Как сделать простой радиопередатчик – схема сборки ФМ-трансмиттера (домашней радиостанции) своими руками

Прочитав эту инструкцию, вы узнаете как собрать радиопередатчик своими руками, который может передавать сигнал на расстояние до 3 км и более с ВЧ мощностью в один ватт. В инструкции будет дана полная детальная схема, спецификации и процедура тестирования.

Простой радиопередатчик (например, Belkin) связывает вашу домашнюю развлекательную систему с портативным радио, которое можно переносить по дому и на двор. Например, вы можете воспроизводить музыку на CD-чейнджере в своей гостиной и слушать ее на портативном радио у барбекю на заднем дворе с помощью автомобильного FM-передатчика с диапазоном 100 мВт и 10-метровым диапазоном. Такое устройство можно легко приобрести на Ebay и т. д. С помощью небольшого хака дальность домашней радиостанции может быть увеличена до 100 метров.

Смотрите видео здесь

Устройство, принцип работы

Чтобы понять, как работает простой аудио передатчик, нужно сначала разобраться в его устройстве. Сложного в его конструкции ничего нет. В основе работы каждого аудио передатчика лежит 4 процесса:

• Генерирование колебаний с определенной частотой;
• Модуляция для изменения их параметров;
• Усиление колебаний высокой частоты;
• Преобразование их в радиоволны

Аудио передатчик ловит электромагнитную волну, преобразует ее в сигнал и – модулирует (отправляет его дальше). В качестве передатчика может выступать микрофон, модулятора – динамики или наушники. Такой его принцип работы.

Как говорилось, сложного в его конструкции ничего нет. Может поэтому его легко собрать своими руками при умении держать паяльник в руках и опыте обращения с ним.

УКВ передатчики с дополнительным УНЧ

На рисунке 7 представлена схема ЧМ-передатчика на полевом транзисторе с изолированным затвором с УНЧ на ИС 122УС1Д. Высокочастотная часть этого устройства аналогична схеме на рисунке 4, поэтому все основные параметры (излучаемая мощность, дальность и т.д.), настройка, особенности конструктивного исполнения для обеих схем являются аналогичными.

Однако схема на рисунке 7 за счет применения ИС не требует какой-либо настройки и обладает значительно лучшей чувствительностью по микрофонному входу. Так при использовании микрофона МД47, МД64 и аналогичных слышен шепот на расстоянии 5 м при отсутствии фона и шумов.

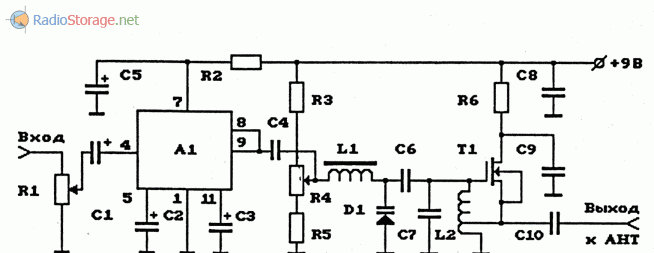

Рис. 7. Схема УКВ ЧМ-передатчика на полевом транзисторе с изолированным затвором, с электронной перестройкой частоты и с УНЧ на ИС 122УС1Д.

Элементы для схемы ЧМ-передатчика на рисунке 7:

• R1=1к-10к, R2=50-100, R6=360, R3=20к, R4=50к-100к, R5=20к, С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, СЗ=4.7мкФ-20мкФ, С4=0.2мкФ-1.0мкФ (неполярная емкость), С5=10мкФ-20мкФ, С6=10, С7=20-30, С8=1н-10н, С9=1н-10н, С10=10-15;
• А1 — ИС 122УС1Д; Т2 — КП305Ж,Е;
• D1 — варикап Д901А,В, КВ102 или аналогичные;
• L1 — дроссель, например, Д0.1 40-100 мкН;
• катушка (74МГц) L2 — бескаркасная, внутренний диаметр — 6 мм, диаметр провода — 0.8 мм, желательно посеребренный, L2 — 3+1 витка.

Настройка ВЧ-части и особенности монтажа ЧМ-передатчика аналогичны устройству на рисунке 5.

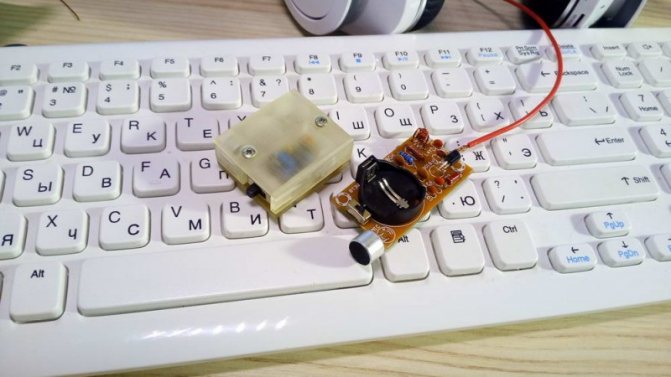

Аудио передатчик

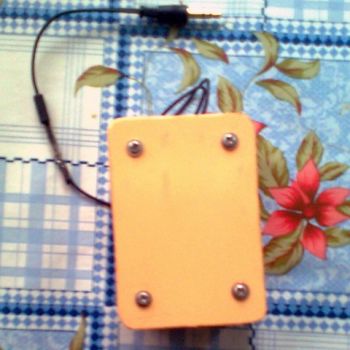

В этой статье хочу представить передатчик музыки

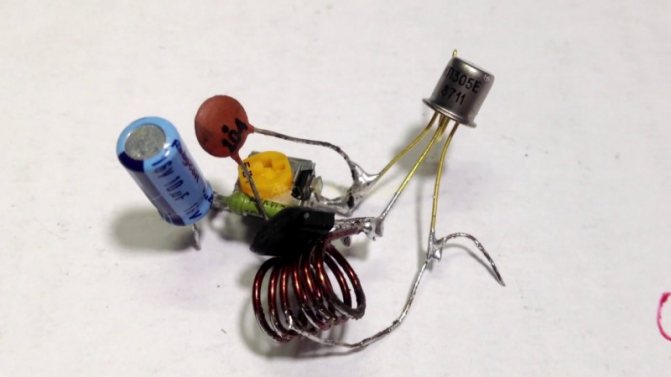

. Я попробовал собрать радиопередатчик с использованием в модуляторе варикапа. Так как он нужен был для передачи звукового сигнала, а не разговора, вместо микрофона поставил штекер.
Катушка 9 витков провода диаметром 1 мм
, средний отвод запаян. Внутрь катушки впихнул маленький кусочек поролона и покапал парафином (свечкой), чтобы катушка не изгибалась при прикосновениях, потому что от этого зависит частота, и ее очень легко сбить.

Мощные УКВ передатчики с дополнительным УНЧ

На рисунке 8 представлены схемы ЧМ-передатчиков на полевых транзисторах с изолированными затворами с однотранзисторными УВЧ и УНЧ на ИС 122УС1Д. Схемы высокочастотных частей данных устройств аналогичны схемам на рис.5.5, поэтому все основные параметры, настройка, особенности конструктивного исполнения и т.д. для обеих схем являются аналогичными.

Как и в случае предыдущего устройства (схема рис. 7) использование ИС упростило настройку УНЧ и повысило чувствительность по входу.

Рис. 8. Схемы УКВ ЧМ-передатчиков повышенной мощности на полевых транзисторах с изолированными затворами, с усилителями мощности, с электронной перестройкой частоты и с УНЧ на ИС 122УС1Д.

Элементы для схем ЧМ-передатчиков на рисунке 8:

• R1=1к-10к, R2=50-100, R6=360, R3=20к, R4=50к-100к,
• R5=20к, С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ,
• СЗ=4.7мкФ-20мкФ, С4=0.2мкФ-1.0мкФ (неполярная емкость),
• С5=10мкФ-20мкФ, С6=10, С7=20-30, С8= 10мкФ-50мкФ,
• С9=1н-10н, С10=10-15, С11=10-15, С12=1н-10н;
• А1 — ИС 122УС1Д;
• Т1 — КП305Ж,Е, Т2 — КТ603А,Б;
• D1 — варикап Д901А,В, КВ102 или аналогичные;
• L1, LЗ, L4 — дроссели, например, Д0.1 20-100 мкН;
• катушка (74МГц) L2 — бескаркасная, внутренний диаметр — 6 мм, диаметр провода — 0.8 мм, желательно посеребренный, L2 — 3+1 витка.

Настройка ВЧ-частей и особенности монтажа УКВ ЧМ-передатчиков аналогичны устройствам на рисунке 5.

Применение

Простой передатчик можно использовать:

• В качестве беспроводного (воздушного удлинителя) для динамиков и наушников;
• Как радио;
• Для прослушки чужих разговоров.
• Для передачи беспроводного аудио сигнала с ПК на телевизор.

Имеющиеся в продаже блютуз аудио передатчики можно использовать как для разговора по телефону, так и прослушивания любимых хитов. Достоинство их в том, что руки остаются свободными, не нужно держать в них гаджет. Это очень удобно, когда находишься за рулем. Лучшие модели из них доступны каждому. Их можно легко приобрести в магазине электроники.

FM передатчик своими руками

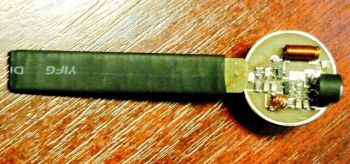

УКВ-FM радио-передачтик своими руками, работает в нетрадиционном диапазоне 175-190 МГц.Данные радиомикрофон несложен в сборке. С целью повышения стабильности частоты задающего генератора, базовая цепь транзистора усилителя мощности запитана от стабилизатора напряжения (R5, LED1).

Использован SMD RED

светодиод. Уход частоты при «просадке» питания от 3-х до 2,2-х вольт составляет не более 100КГц. При касании антенны рукой, частота отклоняется тоже незначительно. Если у вас приемник с хорошей АПЧ — он это изменение отслеживает и ухода частоты в процессе работы передатчика не происходит вообще.

Стерео-передатчик своими руками схема

Схема радио-стереопередатчика звука

Для стереопередатчиков существует специализированная микросхема, BA1404

.О собенностью
передатчика на BA1404
является высокое качество звука и улучшенное звуковое разделение стерео. Это достигнуто использованием кварцевого резонатора на 38 кГц, который обеспечивает частоту пилот тона для кодера стереосигнала.

Применяться стерео-передатчик может как в быту, так и в автомобиле, для передачи звука с носителя(телефон,плеер и др), так как обладает не передачей стереозвука.

Такой небольшой стереопередатчик станет неплохой заменой фм тюнера.
