Вы когда-нибудь видели плазменную лампу? А может хотели собрать свой собственный шар с молниями внутри? В этой инструкции я покажу вам, как сделать лампу тесла из обычной лампочки!
Прежде чем мы создадим этот проект, я должен предупредить вас о безопасности.
Это устройство выдает высокое напряжение — до 25 000 вольт и может вас убить. НЕ ЗАМЕНЯЙТЕ НИКАКИЕ КОМПОНЕНТЫ ИЛИ ЧАСТИ КОМПОНЕНТОВ НА ДРУГИЕ ЧАСТИ С ИНЫМИ ПОКАЗАТЕЛЯМИ! Это важно для вашей безопасности. Еще, прежде чем создавать этот проект, я бы порекомендовал вам провести кое-какие исследования о высоких напряжениях. Также имейте в виду, что это не проект начального уровня, и вам нужно будет иметь опыт работы с обратными трансформаторами, высокими напряжениями и смертельными токами.
Вы были предупреждены.
Необходимые материалы
Чтобы создать такую сферу собственноручно, нужно подготовить:
- первоначальный плазменный шар;
- АБС трубу;
- бывший автомат выпуска резинок;
- силикон;
- МДФ;
- паяльник;
- провода;
- острый нож;
- акриловые палочки;
- горячий клей;
- вакуумный автомобильный шланг;
- винты;
- мелкую наждачную бумагу;
- сверла;
- карандаш;
- термоусадочную муфту;
- дрель.
Как изготовить из лампочки плазменный шар
Суть поделки заключается в ионизации газа, который находится в колбе, за счет высокого напряжения. Причем, для ее изготовления можно применять и работающую, и сгоревшую лампу накаливания.
Схем преобразователей, которые используют при изготовлении из лампочки плазменного шара, много. Основная их часть отличается сложностью, их могут сделать мастера, разбирающиеся в электронике. Простых схем мало, но есть – они по силам и тем, для кого электронные схемы из числа непонятного и сложного.
Для поделки используют балласт, который имеется в энергосберегающей лампе. Подходит лучше от компактной люминесцентной – КЛЛ на 40 Вт, которая отличается стабильной беспроблемной работой.
Необходимый для схемы повышающий высоковольтный трансформатор можно использовать ТВС110ПЦ15. Он со строчной разверткой. Устройствами раньше комплектовали телевизоры, откуда его и можно взять, чтобы не тратиться на новый. Правда, они сейчас имеют встроенный умножитель, так что требуют переделки. Выходы, к которым подключают трансформатор ТВС110ПЦ15, – 10, 12.
Генератор с двумя выводами, один из которых представляет фазу, другой – ноль. Первый выходит от катушки; второй представлен последней ножкой на приборе – ее номер 14. К лампе накаливания подводят фазу; провод от нулевой ножки направляют на заземление.
Читайте также:
Работа описанной схемы: напряжение от бытовой сети (220В, 50Гц) подается на балласт от КЛЛ 40 Вт и с его выходов на вход в трансформатор ТВС110ПЦ15. Последний увеличивает напряжение и подает его на лампу накаливания. Величина напряжения такая, что происходит ионизация газа в колбе лампы и он начинает светиться. Благодаря форме колбы свечение наблюдается в виде шара.
Такую же схему можно применить, чтобы заставить светиться газ в люминесцентной лампе. Для этого придется немного доработать ее – приобрести или сделать самостоятельно умножитель и к его входу подключить выходы трансформатора. Причем такую лампу не нужно подключать к проводам – достаточно ее конец разместить внутри большой катушки, на которую подается напряжение с умножителя.
Если в работе используют умножитель, то нужно знать, что выдаваемое им напряжение опасно и может стать причиной смерти человека. Выключив устройство, необходимо замкнуть его выводы между собой, чтобы разрядить прибор. Лишь затем можно заниматься уборкой, демонтажом.
История создания
Появлению столь необычного осветительного прибора, как плазменная лампа-шар, мир обязан известному изобретателю с мировым именем — Никола Тесла.
Никола Тесла
Именно Тесла, который прославился своими экспериментами с электричеством, соорудил серную лампу еще в 19 веке. На основе данного прибора в дальнейшем и появились первые декоративным лампы подобного вида.
Обратите внимание! На сегодняшний день существуют не только плазменные лампы, но и прожекторы и другие светильники, предназначенные для общественного освещения. Однако они еще не очень сильно распространены в мире в связи с достаточно сложной конструкцией.
Теперь, после того как небольшой исторический экскурс завершен, можно более детально разобраться с устройством столь необычного светильника.
Как сделать плазменную лампу?

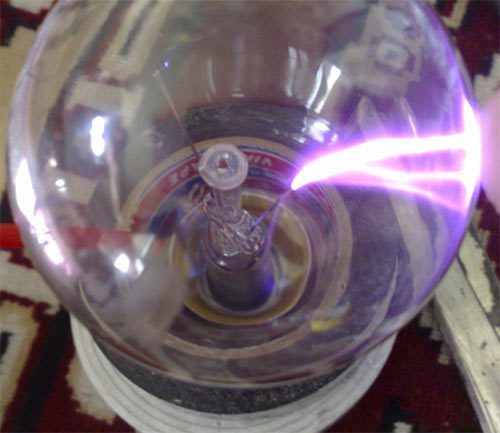

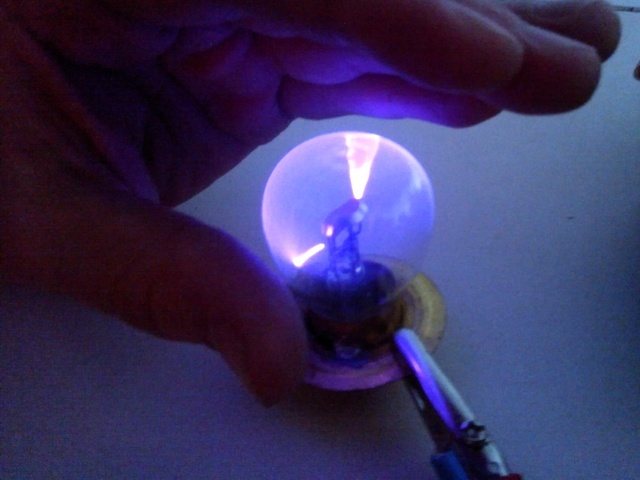

Наткнулся в интернете на очень прикольную штуку — плазменный шар из лампы накаливания. Суть в том, что высокое напряжение от высоковольтного генератора ионизирует газ в колбе обычной стеклянной лампочки (можно даже сгоревшей).

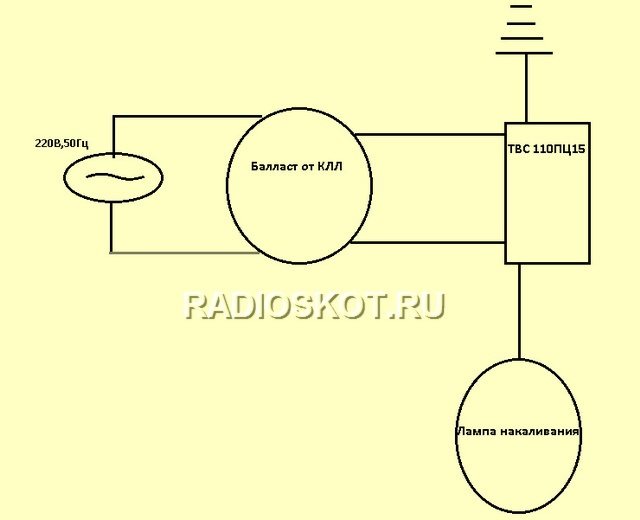

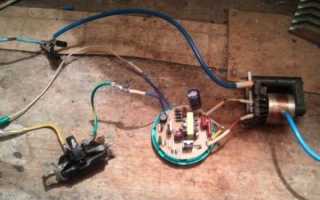

Несмотря на обилие сложных преобразователей, решил придумать схему попроще — для начинающих радиолюбителей. Придумать особо ничего не получилось, но получилось упростить процесс сборки до предела. За основу взял балласт от энергосберегающей лампы. Структурная схема самодельной плазменной лампы:

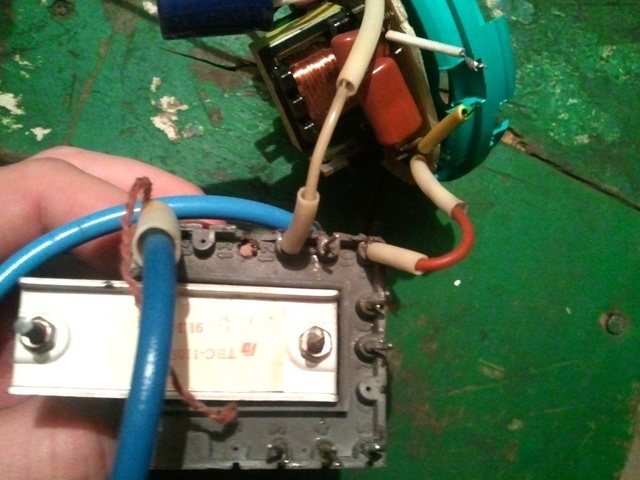

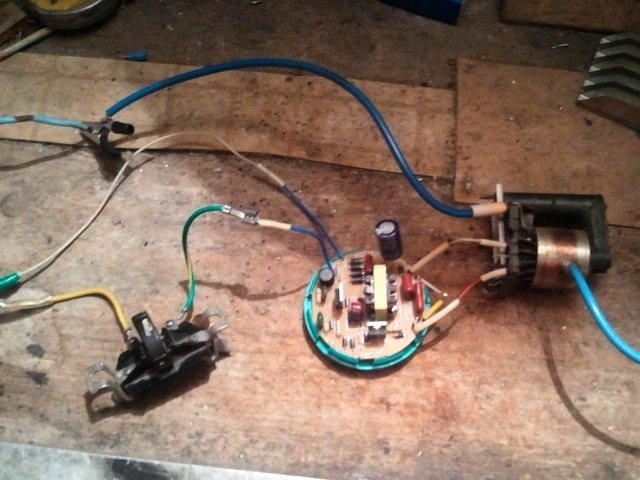

Лучше всего взять лампу КЛЛ на 40 ватт — она работает достаточно стабильно, включал даже на час, работает без проблем. В качестве повышающего высоковольтного трансформатора применил готовый трансформатор строчной развёртки ТВС 110ПЦ15. Подключал его к выводам номер 10 и 12. Такие строчные трансформаторы можно найти в старых советских телевизорах, хотя можно взять и новый, только они выпускаются со встроенным умножителем.
С трансформатора идут два вывода: один фаза, другой ноль, фаза идет с катушки, а ноль — самая последняя ножка на трансформаторе (она под номером 14).

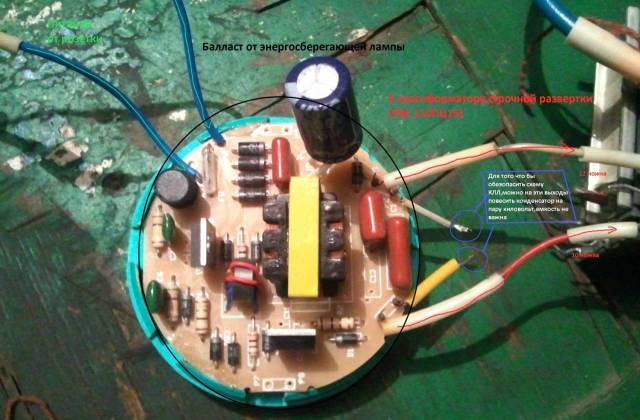

Фазу мы подключаем к лампе накаливания, а другой провод, выходящий с нулевой ножки, следует заземлить. В общем на следующем фото всё подробно расписано и нарисовано.
-
- Если вам всё равно что-то непонятно — посмотрите это обучающее видео в HD качестве:

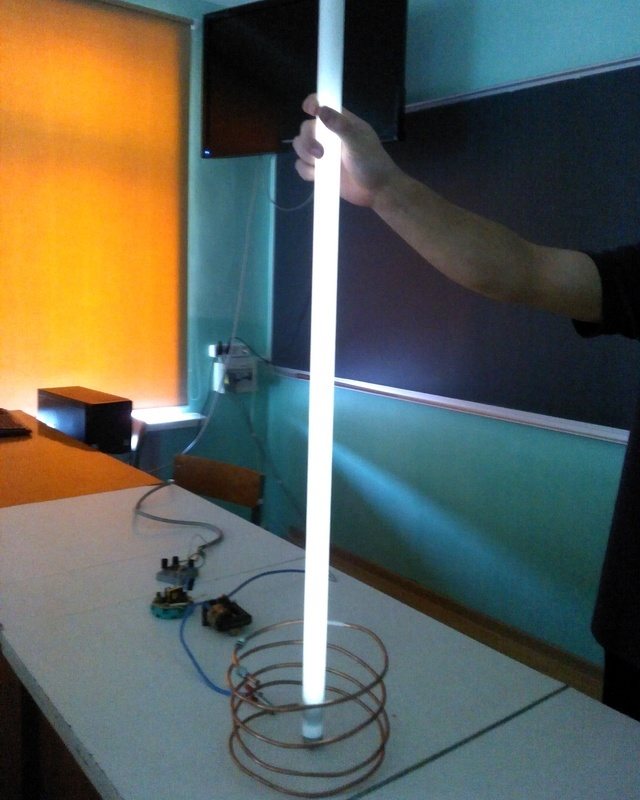

- Также если вы подключите умножитель напряжения к выходам ТВС, то вы сможете наблюдать свечение люминисцентной лампы, от создаваемого ВВ поля.
Внимание! Разряды с умножителя смертельно опасны! После выключения разрядите умножитель, замкнув два его вывода между собой. Видеоролик того, что у меня в итоге получилось смотрите ниже:
Эксперименты с плазменным шаром проводил Pasha Kuzmenkov.
Форум по ВВ технике
Плазменный шар из лампы накаливания

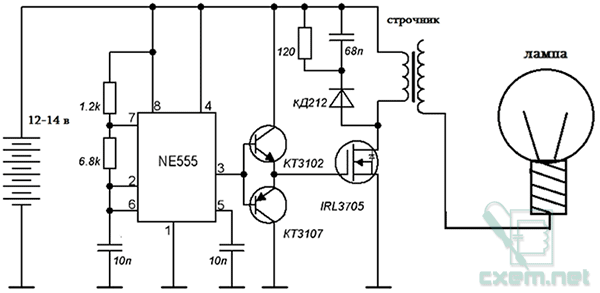

На таймере 555 серии есть море интересных и простых радиолюбительских конструкций. Одной из таких конструкций является обратноходовый или однотактный преобразователь напряжения. Конструкция самого преобразователя достаточно проста и надежна в работе. Внутри микросхемы нет дополнительного усилителя по напряжению, поэтому выходной сигнал микросхемы нужно дополнительно усилить.
В качестве усилительного каскада использована комплементарная пара отечественных маломощных транзисторов серии КТ3102 и КТ3107, хотя можно и использовать более мощные пары, например КТ814 и КТ815, КТ816 и КТ817.
Без усилителя, напряжения на выходе микросхемы может быть недостаточным для срабатывания полевого транзистора. На конденсаторе 68нФ и резисторе 120 Ом собран фильтр для гашения обратного напряжения.
Без фильтра может из строя выйти мосфет.
Резистор фильтра желательно использовать с мощностью 1-2 Ватт, его номинал можно отклонить в ту или иную сторону на 10%, на работу устройства это не повлияет.
Диод КД212 можно заменить на импортный быстродействующий диод серии UF4007. В схеме можно использовать полевой транзистор IRF3205 илиIRL3705, заранее укрепленный на теплоотвод. В ходе работы резистор 120 Ом и полевой транзистор должны греться, это вполне нормально.
В качестве трансформатора использован строчник — трансформатор от строчной развертки отечественного телевизора, трансформатор буквально любой. Вторичная обмотка заводская, а первичную придется мотать самим — 5 витков провода с диаметром 1.5-2мм, для удобства обмотка намотана двумя жилами многожильного провода в силиконовой изоляции.

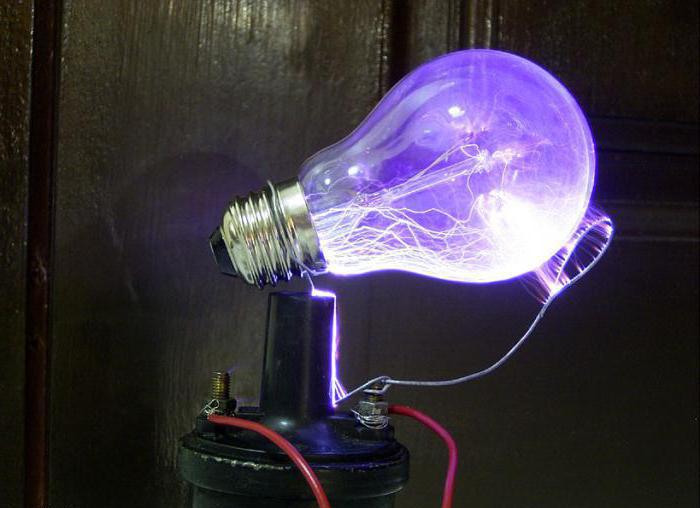

В качестве шара использована обыкновенная лампа накаливания (мощность не важна), лампы можно использовать как рабочие, так и вышедшие из строя.
Внимание! Не советуется долго играть с плазменным шаром, иногда температура дуги расплавляет стеклянную оболочку лампы, тогда вы рискуете получить удар тока в 2-4 киловольт и с нешуточной силой тока в 90 мА! Это может привести к очень серьезным последствиям. Ни в коем случае не дотрагивайтесь концов вторичной обмотки строчника, это смертельно опасно!
Скачать список элементов (PDF)
Прикрепленные файлы:
- PLAZMENNIY SHAR.lay (23 Кб)
AKA Опубликована: 2012 г. 1 Вознаградить Я собрал 0 0
x
- Техническая грамотность
- Актуальность материала
- Изложение материала
- Полезность устройства
- Повторяемость устройства
- Орфография
Правила безопасности
Соблюдение простых правил поможет уберечь себя и окружающих от непредвиденных травм. Следует помнить, что электрический ток – это не игрушка. Первое правило очень простое: к оголенным проводам голыми руками не прикасаться. Контакт производить только при помощи изолированных инструментов. Второе правило также касается проводов.
Только теперь стоит позаботиться о жизнеспособности схемы. Нужно располагать оголенные провода так, чтобы они при случае не касались друг друга. Иначе возможно краткое замыкание, которое приведет к неприятным последствиям. И еще одно важное правило, относящееся в большей мере к любителям попить кофе или чай во время работы. Очень не рекомендуется присутствие жидкостей на рабочем месте.
