Лучшие способы, как сделать лодку из пенопласта: своими руками?

Лодка – незаменимое транспортное средство в районах, окруженных водоемами. Также для любого любителя рыбной ловли хорошая лодка является незаменимым помощником. Чтобы изготовить лодку своими руками, потребуется приложить немало времени и усилий, также это касается и финансовой стороны. Однако сегодня имеется множество материалов, позволяющих быстро и без особых затрат соорудить плавсредство, один из которых – это пенопласт. Представленная далее информация поможет понять, что изготовление лодки из пенопласта вполне реально.

Почему пенопласт

Пенопласт является отличным материалом для сборки лодки. Причина кроется в ключевых свойствах материала. Одним из них является небольшой вес. Лодка из пенопласта получается легкой, поэтому ее просто транспортировать без вспомогательных инструментов. Пенопласт обладает отрицательным водопоглощением, что позволяет ему находиться на поверхности воды длительное время без потери плавучести. Достигается эффект за счет газонаполненности материала. В процессе производства внутри пенопласта образуются герметичные поры, которые удерживают смесь определенной плотности. Еще одним положительным свойством пенопласта является простота его обработки. Форма листа может быть сформирована в зависимости от пожеланий.

Утеплитель является инертным к большинству веществ, поэтому он отлично взаимодействует с древесиной, стеклотканью и эпоксидной смолой. Благодаря этому сборку лодки из такого материала можно производить самостоятельно без посторонней помощи. Кроме того, пенопласт имеет невысокую стоимость, даже если его сравнивать с древесиной.

Особенности материала

Полимер, из которого изготовлен пенопласт, имеет вид вспененной массы. Благодаря этому между его частицами находится много воздуха, который позволяет материалу не тонуть в воде. Кроме этого, пенопласт обладает хорошими теплоизоляционными свойствами, малым весом, высокой плавучестью из-за большой площади материала и легковесности. Пенопласт по стоимости доступен каждому, а также легко обрабатывается инструментом и хорошо склеивается. Но, этот материал легко разрушается, поэтому его нельзя сгибать и придавать ему сложные формы. Поэтому для придания прочности самодельной лодки, ее корпус изготавливается не из сплошного пенопласта, а из сэндвич-обшивки, состоящей из слоя пенопласта со стекломатом. Технология сэндвича заключается в том, что между двумя слоями принимающего на себя основную нагрузку, материала, находится разделительный слой из более легкого материала. Таким образом, два слоя стеклоткани разделены пенопластом.

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

• респектабельный внешний вид;
• надежность;
• долговечность;
• водонепроницаемость;
• доступный по цене.

Лодки имеют множество плюсов конструктивного характера:

• Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
• Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
• Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
• Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
• Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
• Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
• Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.

Это интересно: Характеристика следов животных: собаки, росомахи и ласки

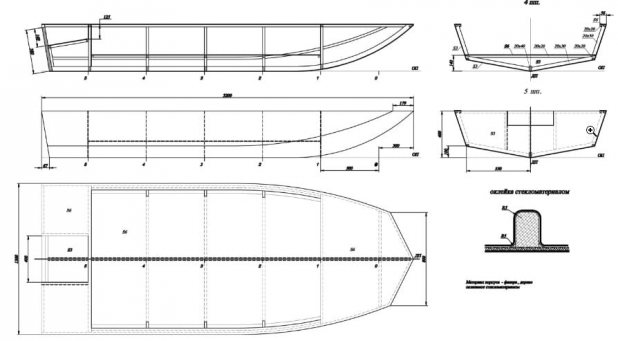

Самодельные лодки из пенопласта: чертежи

Перед тем, как делать лодку из пенопласта, необходимо составить ее проект. Для этого необходимо начертить все составляющие будущей конструкции с точными размерами и формой. Обычно длина лодки составляет 2,6 м, а ширина по днищу – 0,78 м. Самой трудной частью при проектировании является создание корпуса из деталей, которые не гнутся.

Чертежи лодки рекомендуется делать в натуральную величину, чтобы избежать ошибок при расчетах и иметь возможность непосредственно размечать детали корпуса. Чертеж наносят на фанеру, так называемую плазу. На плазе вычерчиваются детали лодки, образующие закладку, или каркас судна – киль, транец, кнопы, форштевень, ахтерштевень, с указанием ширины, высоты, поперечным сечением киля. Чтобы экономить место на плазах, можно вычерчивать проекции бока и полушироты одна на другой, обозначая их разными цветами. Проекция корпуса должна отражать ветви шпангоута обоих бортов – правого и левого, которые лучше объединить в носовую и кормовую группы.

Чтобы качество изготовленного судна соответствовало проекту, необходимо учитывать правила расположения теоретических линий: это линии поверхности внешней обшивки, внутреннего настила палубы, кормовой и носовой кромки шпангоутов, а также линии кромки карленгсов и стрингеров. Более подробно проектирование судна и сборку чертежа можно посмотреть на видео.

Как сделать лодку из пенопласта своими руками

После изготовления чертежа с подробным нанесением всех элементов лодки, можно приступать к сборке каркаса. К скелету лодки будут крепиться внутренняя, внешняя, и главная обшивка. Он должен быть прочным, поскольку от этого зависит качество плавсредства. Главная обшивка, сделанная из пенопласта, придает судну устойчивость и непотопляемость на воде. Элементы главной обшивки должны быть плотно приклеены друг к другу, чтобы не пропускать влагу. Внутренняя обшивка служит защитой хрупкого пенопласта от механических повреждений внутри судна, а внешняя – с внешней стороны, она должна быть водонепроницаемая и прочная.

Изготовление каркаса

Скелет лодки изготавливается из деревянных брусков. Это важная часть конструкции, и она должна быть прочной, жесткой и надежной. Он собирается по частям: замеряется каждая составная деталь, и скрепляются друг с другом на шурупы или гвозди. Чтобы сделать каркас еще более прочным, поверх креплений из шурупов можно прикрепить металлические уголки и пластины. Ребра каркаса выполняются из фанеры. Когда он будет собран, можно приступать к изготовлению обшивок.

Изготовление главной обшивки

Главная обшивка позволит сделать так, чтобы лодка из пенопласта своими руками не тонула, а хорошо держалась на воде. Для ее изготовления нужно взять листы пенопласта толщиной 5-10 см, эпоксидный клей, острый инструмент для резки пенополистирола, а также измерительные приборы.

На листы пенопласта наносятся замеры площади каркаса всей лодки. Затем они разделяются на отдельные замеры, которые в дальнейшем будут собираться воедино. Поскольку пенопласт нельзя сгибать, угловые соединения выполняются из трех элементов. Чтобы прикрепить пенопласт к каркасу, можно использовать эпоксидный клей, которым склеиваются листы, а также гвозди с широкими шляпками из плоских металлических пластин.

Изготовление внутренней и внешней обшивки

Внутренняя обшивка служит защитным каркасом для главной обшивки из пенополистирола. Она помогает сохранить целостность материала от различных механических воздействий, в том числе под давлением веса человека, находящегося внутри судна. Для изготовления внутренней обшивки можно взять фанеру. Сначала вымеряется площадь внутренней поверхности судна. Можно зашить всю площадь внутри лодки полностью или только пол и нижнюю часть бортов. После проведения замеров они наносятся на фанеру, после чего она отдельными частями приклеивается на главную обшивку с помощью эпоксидного клея. Нужно следить за тем, чтобы фанера не прогибалась под весом человека, повреждая пенополистирол.

Внешняя обшивка обязательно должна выполняться для того чтобы катер не повредил дно или борта о неровности дна или прочие препятствия. К тому же, она создаст водонепроницаемую поверхность. Для создания защитной поверхности наклеивается фанера на те места судна, где вероятнее всего может возникнуть пробоина, а также нос лодки. Остальную часть корпуса можно покрыть брезентом для устойчивости от влаги.

Создание основной обшивки

Основная (главная) обшивка важна для лодки, так как она обеспечит ей устойчивость на воде, а также не даст тонуть. Для создания такого слоя нужно взять лист пенопласта толщиной от 5 до 10 сантиметров, эпоксидный клей, а также нож для нарезания пенополистирола, приборы для осуществления замеров.

На листки пенопласта наносятся все замеры площади каркаса лодки. Затем они делятся на отдельные элементы, которые после будут совмещаться друг с другом.

Так как пенопласт запрещено самостоятельно сгибать, то угловые соединения должны осуществляться из трех элементов. Чтобы установить пенопласт на каркас, можно применить эпоксидный клей, с помощью которого склеивают листы, а также гвозди с широкими шляпами из металлической пластины.

Лодка из пенопласта и стеклоткани своими руками

Самоделка из пенопласта, оклеенного стекловолокном, изготавливается по следующей схеме:

1. После того, как будет изготовлен проект будущего судна, как было описано ранее, необходимо изготовить модель лодки из фанеры. Куски этого материала вырезаются исходя из элементов проекта, склеиваются между собой с помощью клея на эпоксидной основе (также можно использовать эпоксидную смолу).
2. Вокруг модели из фанеры склеиваются предварительно подготовленные соответственно чертежу, листы полистирола. Для лучшего сцепления стыков их можно срезать под углом 45 градусов.
3. Периметр лодки покрывается каркасом из реек размером 10х30 мм.
4. Транец и форшпигель необходимо прикрепить к фанерной модели шурупами.
5. Далее, вырезается днище и полистирола, приклеивается к боковым и торцевым частям, сверху укладывается груз. Излишки материала на местах стыков нужно срезать.
6. Борта, которые крепились шурупами, теперь приклеиваются. Они были нужны для того чтобы не вмялся пенополистирол при склеивании. Места отверстий от шурупов заклеиваются пенопластом.
7. Поверхность лодки ошкуривается наждачной бумагой.
8. Теперь нужно использовать стекловолокно для оклеивания корпуса из расчета материала на 1 слой для бортов и 2 слоя для днища.
9. Корпус нужно отшпаклевать, затем зачистить.
10. С внутренней стороны корпус также покрывается стекловолокном, борта в 1 слой, а днище – двойным слоем, затем шпаклюется и зачищается аналогично внешней поверхности катера.

По периметру внутреннего борта также прикрепляется брус размером 10х30 мм, его фиксация производится нержавеющими шурупами с потайными головками. Между внутренним и внешним привальным брусом производится отверстие, куда вставляется прямоугольные бруски с обоих бортов для крепления подуключин. Впоследствии туда будет приварено гнездо из металлической трубки для уключин весел. Сверху борта также оклеиваются стеклотканью, чтобы исключить возможные протечки между брусьями к пенополистиролу. На днище прикрепляются стрингера на шурупы, покрываются эпоксидной смолой. Финальная отделка лодки из пенополистирола осуществляется с использованием эпоксидного грунта, нанесенного двумя слоями.

Процесс сборки

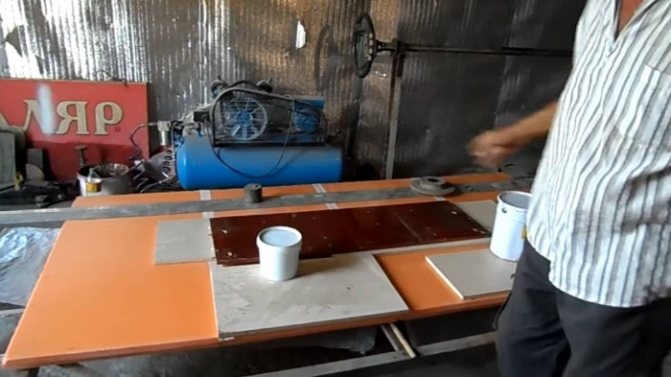

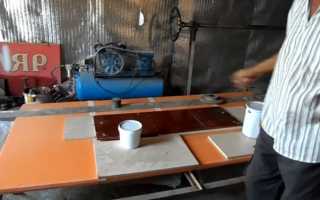

Первым делом необходимо подготовить площадку, подходящую по размерам для сборки конструкции лодки. Можно использовать передвижной постамент, который при необходимости можно будет транспортировать, не повреждая частично готовую конструкцию.

Площадка должна быть чистой и ровной, чтобы утеплитель не продавливался различными твердыми элементами. Днище формируется четырьмя листами, которые имеют размер 120 на 60 см.

Приобретать лучше тот материал, что имеет выбранную четверть по торцу. В этом случае стыковать элементы будет проще.

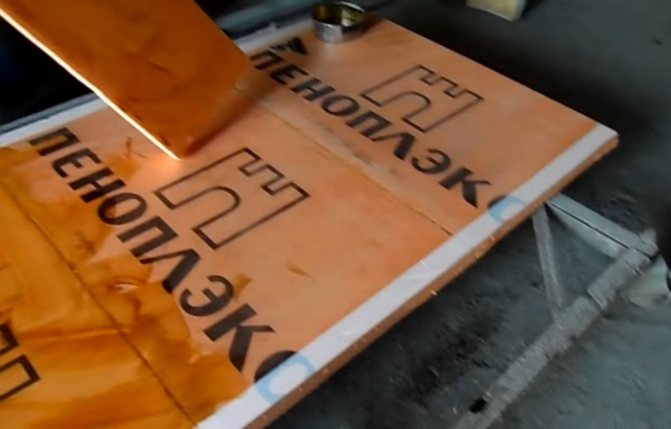

На торец наносится небольшое количество клея и утеплитель стыкуется между собой. Чтобы в процессе полимеризации не произошло смещения, швы дополнительно проклеиваются малярным скотчем, а сверху укладывается подходящий груз, как показано на фото выше.

Это интересно: Как вызяать выбленочный и рифовый узел

Как только элементы первого слоя днища схватятся, можно перейти к поклейке второго слоя, который дополнительно укрепит днище лодки и улучшит плавательные характеристики. По бокам приклеивается малярный скотч.

Он необходимо для того, чтобы обозначить места, в которые не должен попасть клей при фиксации второго слоя. Обозначенная часть впоследствии образует четверть, которая будет необходима для фиксации других элементов.

Поклейка отдельных слоев днища производится на эпоксидный клей. Нанести его необходимо на плоскости обоих частей и дать несколько минут, чтобы он схватился.

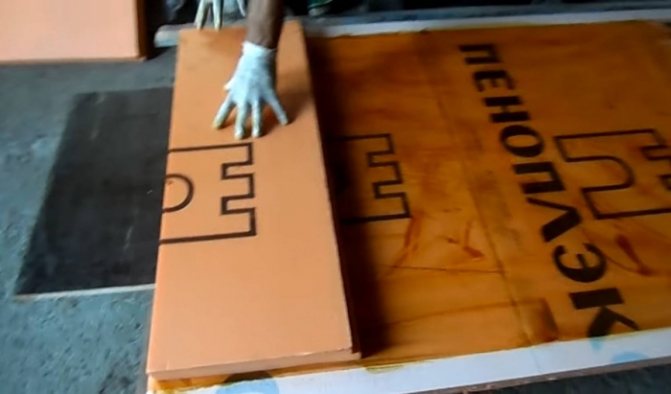

После этого можно переходить к укладке второго слоя листов днища. Для увеличения жесткости конструкции лодки швы должны быть смещены.

Для этих целей укладка следующего слоя начинается с половины листа пенопласта или пеноплекаса, как это показано на фото выше.

Обратите внимание! Днище лодки может быть сформировано немного иным образом. Можно сделать некое подобие киля.

Для этого потребуется уделить время тому, чтобы из листов пенопласта вырезать заготовки требуемой формы, которые впоследствии будут склеены между собой. Такой подход улучшит ходовые характеристики, снизив сопротивление воды во время движения.

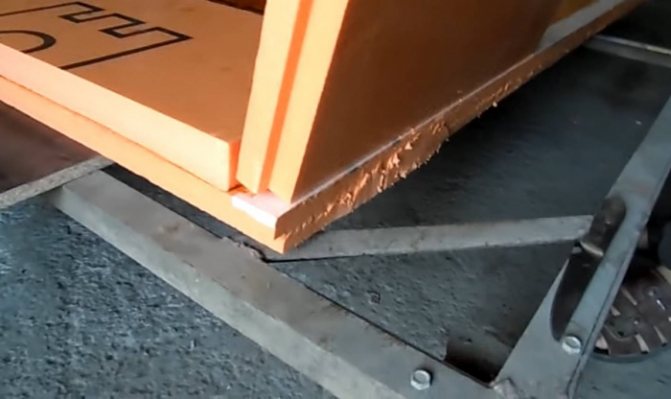

Листы второго слоя необходимо укоротить на 10 см, т. к.

борт будет изготовлен из пенопласта с толщиной в 5 см, а его установка будет происходить с двух сторон, как это можно видеть на фото. После проклейки эпоксидным клеем второго слоя пенопласта необходимо оставить днище на сутки, чтобы состав полимеризовался и образовал прочную прослойку, которая свяжет между собой элементы.

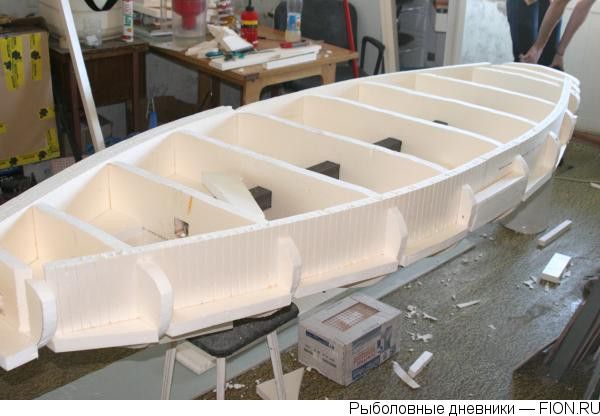

Через сутки можно приступать к монтажу отбортовки для лодки. Первым делом по составленным чертежам вырезается задняя часть, которая выполнена в форме трапеции.

Делается это для того, чтобы левый и правый борт было проще разместить под наклоном. Такая конструкция увеличит площадь лодки, которая будет соприкасаться с водой, что повысит ее плавучесть.

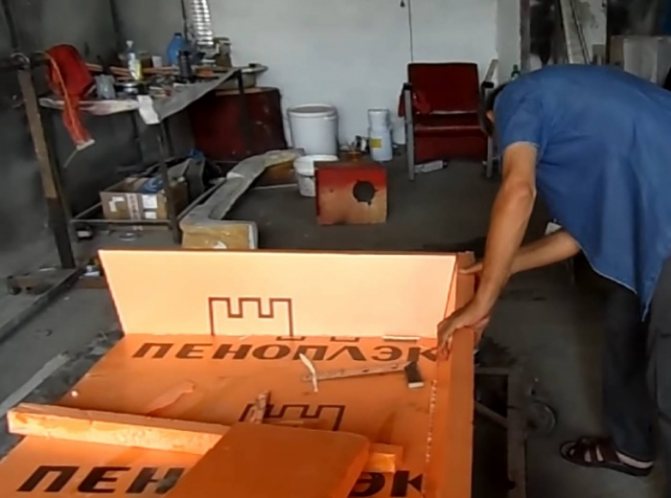

После фиксации задней части лодки, можно перейти к приклеиванию бортов. Для этого на часть днища, которая предварительно была закрыта малярным скотчем, обильно наносится клей для пенопласта. Жалеть его не стоит, т. к. степень его расширения невелика, а излишки после высыхания всегда можно срезать ножом.

Мнение эксперта

Тарасов Дмитрий Тимофеевич

Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

В качестве дополнительных опорных элементов по длине днища могут быть вкручены саморезы большой длины. Они больше выступают в роле направляющих, чем выполняют дополнительную фиксацию.

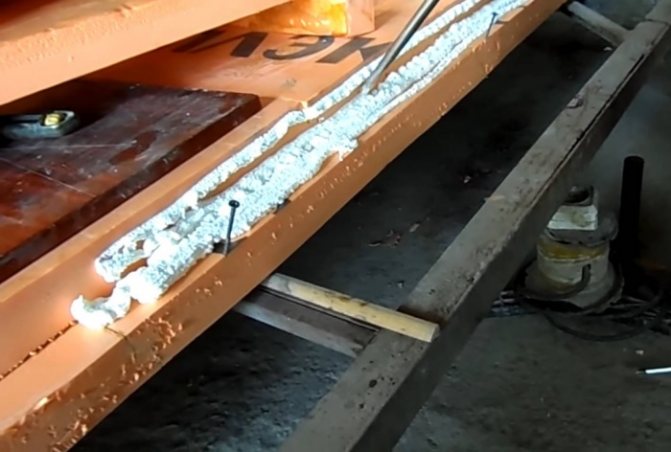

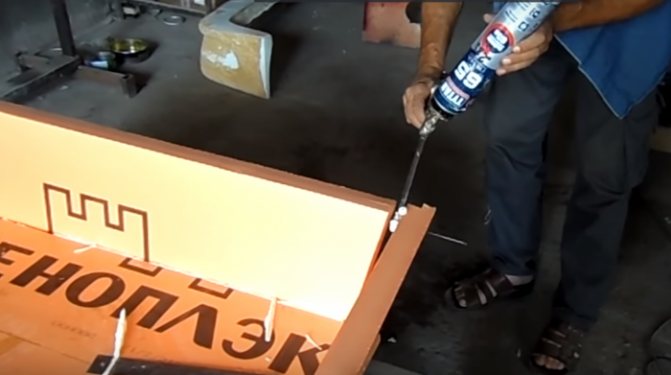

Борт примеряется на свое место и приклеивается к транцу посредством клея для пенопласта. Чтобы его надежно зафиксировать до полимеризации пены, используется длинный саморез, который вкручивается в борт и прижимает его к транцу.

Похожим образом выполняется монтаж борта и с другой стороны лодки. Угол, под которым располагается борт по отношению к днищу составляет 110 градусов, этот показатель может быть увеличен до 120, если это позволит сделать высота борта.

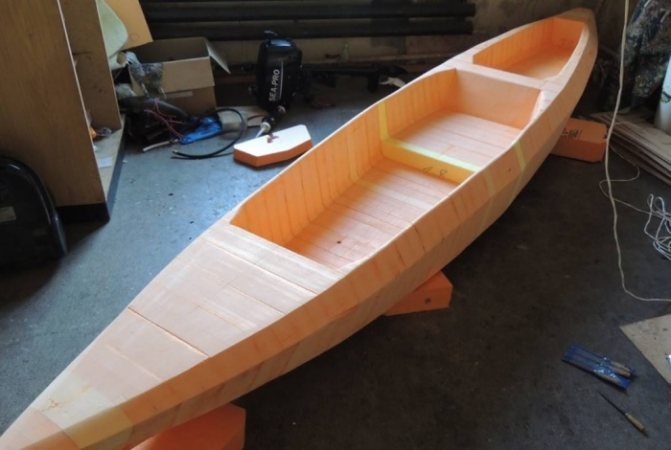

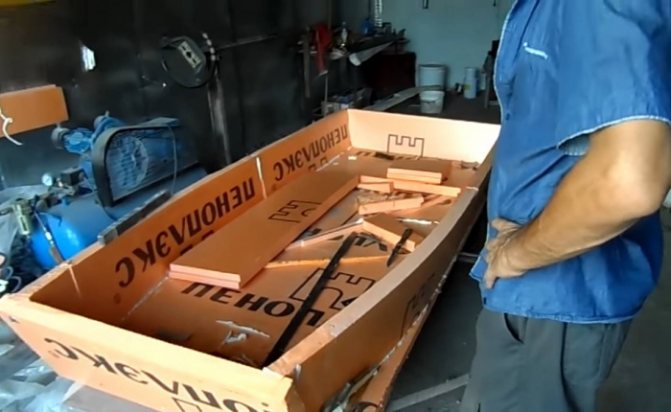

После поклейки всех бортов должна получиться такая конструкция, которая уже напоминает по форме лодку. Можно заметить, что передняя часть находится под наклоном к днищу.

Ближе к передней части борта закругляются, чтобы сделать лодку более обтекаемой. Чтобы этого добиться, потребуется немного срезать верхний слой днища.

Нижний пока трогать не стоит, т. к.

он выступает в роли стабилизатора до полного набора прочности конструкцией.

Основным завершающим этапом сборки лодки из пенопласта является ее оклейка стеклотканью. Для работы потребуется стеклоткань 300.

Ее количества должно хватить на то, чтобы оклеить лодку в два слоя. Перед поклейкой производится дополнительная подготовка основания лодки.

Для этого по всем углам лодки закрепляется металлический уголок, который применяется при шпаклевке. Целью такого мероприятия является укрепление углов и сохранение их формы.

Уголки могут быть временно зафиксированы небольшими саморезами.

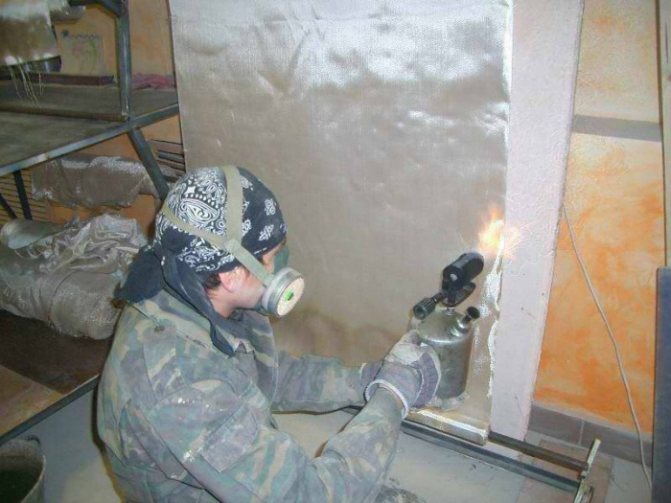

Перед тем как поклеить стеклоткань на лодку, ее необходимо обжечь. Делать это можно газовой горелкой, паяльной лампой или в обычном костре.

В последнем случае после разведения костра ее необходимо будет постепенно потягивать через огонь, поэтому потребуется помощью второго человека. Если использовать газовую горелку или паяльную лампу, то стеклоткань можно подвесить, как показано на фото и равномерно обдавать ее пламенем.

Процедура обжига стеклоткани перед ее укладкой на лодку требуется для того, чтобы удалить из нее стабилизирующие и консервирующие вещества. Если они будут присутствовать, то полная адгезия с эпоксидной смолой не произойдет, что снизит прочность, а соответственно и несущую способность лодки из пенопласта.

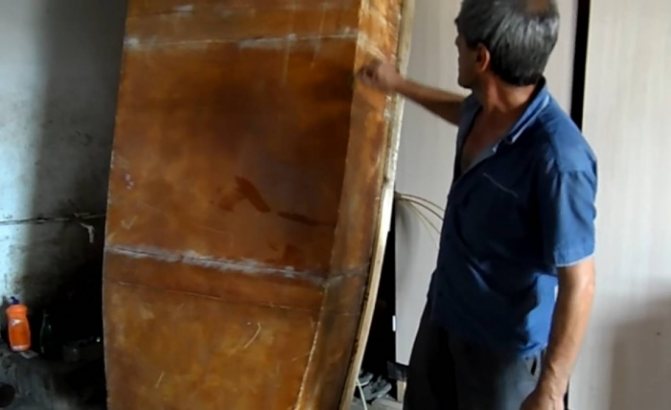

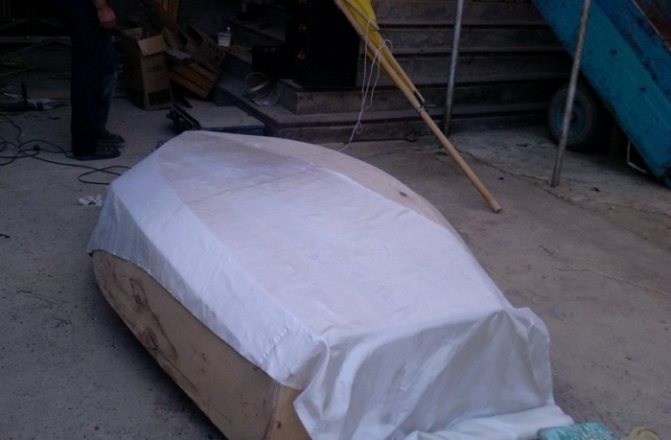

После завершения процесса обжига можно перейти к укладке стеклоткани на каркас лодки из пенопласта. Укладка осуществляется вдоль лодки.

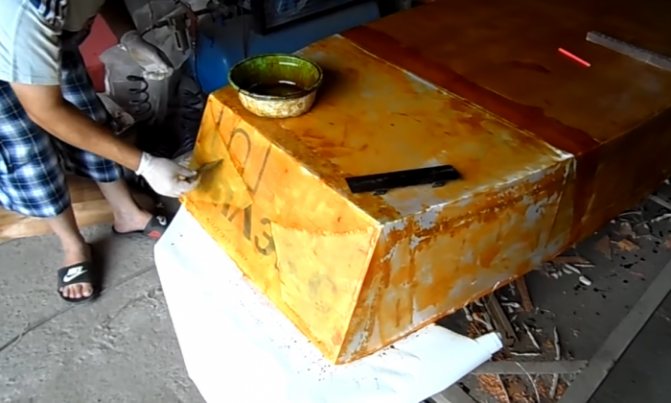

При этом ткань постепенно пропитывается эпоксидной смолой и постоянно разглаживается, чтобы удалить пузырьки воздуха и хорошо придавить ткань к пенопласту. Следующий отрезок ткани укладывается внахлест на 15 см.

Он также хорошо разглаживается и прижимается. Ткань должна быть завернута на борта лодки, чтобы с внутренней частью образовать одной целое.

Следующий слой стеклоткани укладывается на лодку перпендикулярно предыдущему, чтобы волокна переплелись между собой и образовали прочный слой. Укладка на поверхность лодки выполняется таким же способом, как и первого слоя.

Мнение эксперта

Тарасов Дмитрий Тимофеевич

Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

После завершения этого этапа необходимо зафиксировать лодку и оставить ее в таком положении до полной полимеризации эпоксидной смолы. Желательно, чтобы в процессе высыхания, на поверхность не попадала пыль и насекомые, т.

к. это испортит внешний вид.

Для того чтобы была возможность смонтировать крюки под весла, по торцу борта лодки монтируется деревянная окантовка в виде доски с толщиной в 5 см. Она также сверху обтягивается стеклотканью, чтобы иметь требуемую прочность.

Прочности такой лодки достаточно, чтобы без особых сложностей выдерживать четырех человек. Для большего удобства внутри лодки можно разместить два деревянных сиденья.

Допускается использование электрического двигателя небольшой мощности, если задняя часть будет укреплена дубовой доской. Полный процесс сборки лодки показан в нескольких видео ниже.

Совет! Если есть необходимость соорудить лодку большей длины, то для придания дополнительной жесткости потребуется фанера с толщиной в 10 мм. Именно из нее формируется каркас, который впоследствии обшивается пенопластом и покрывается стеклотканью. На такой каркас проще установить держатели весел и скамейки для сидения.

• 27 Октября, 2018
• Снаряжение
• Мария Иванова

Лодка – незаменимое транспортное средство, созданное с целью преодоления водоемов и других участков, наполненных водой. Она считается незаменимым средством для любого любителя ловли рыбы.

Как самому сделать лодку? Чтобы построить такое средство передвижения своими руками, потребуется затратить немало усилий и собственного времени, а также выделить определенную денежную сумму. На сегодняшний день существует большое количество материалов, которые помогают быстро и без особых финансовых затрат соорудить плавательное средство.

Это интересно: Лодка для охоты на уток

Изготовление лодки своими руками: из стеклопластика, фанеры или пенопласта?

Желание, хоть ненадолго, стать капитаном пусть даже самого маленького судна, очевидно, живет в нас с раннего детства. Оно не уплывает в бумажной лодочке по весеннему звонкому ручью, не растворяется в детских снах о дальних морских путешествиях. А если рядом есть водоем, по которому вы можете периодически совершать пусть не дальние и не морские, но вполне водные путешествия, то можно сделать лодку, например из стеклопластика, своими руками — эта статья для вас. Причем молоток, либо вообще не потребуется, либо почти не потребуется.

Какую лодку будем строить

Здесь решающим фактором может стать не только глубина вашего кошелька, но и глубина, а также ширина и соленость близлежащего водоема, а значит и правила судоходства на нем. Мы, конечно же, не будем строить морскую яхту, а поговорим об материалах, приемах и способах сооружения небольших весельных лодок и лодок, на которые можно установить небольшой двигатель, т.е. о конструкциях достаточно легких и не особо больших.

И даже в этом сегменте судостроительства, конструкций, технологий и подходов такое количество, что мы возьмем за основу наиболее, на наш взгляд простые и действенные. В конце 70-х годов прошлого века на многочисленные водоемы Советского Союза вышли в большое плавание распашные прогулочные лодки, изготовленные целиком из стеклопластика. Новый «корабль» был значительно легче, маневреннее своей тяжелой деревянной предшественницы, поэтому на лодочных станциях разбирался в первую очередь. К тому же, такая шлюпочка и ремонтировалась легко, и служила не меньше деревянной. Что мешает просто взять и повторить эту технологию в удобных для себя размерах. Да ничего, а вот надо ли – разберемся в процессе описания процесса.

Подготовительный этап

Перед началом сборки лодки необходимо определиться с ее параметрами. Для этого за основу можно взять существующий заводской образец или самостоятельно придумать чертеж. В чертеже важно просчитать все элементы и размеры. Стоит подумать о том, какое количество пассажиров будет перевозиться в процессе эксплуатации, а также то, будет ли устанавливаться двигатель на лодку. Даже для конструкции из пенопласта такой вариант возможен при достаточном усилении определенных элементов. Для проведения работ по сборке лодки из пенопласта потребуется приобрести:

• пеноплекс толщиной 50 мм;
• клей для пенопласта;
• ножовку с мелким зубом;
• эпоксидный клей;
• стеклоткань;
• рулетку;
• маркер.

Для начала будет достаточно приобрести двенадцать листов пенопласта повышенной плотности. Если в процессе сборки будут вноситься коррективы, тогда материал придется докупать. Клей для пенопласта лучше использовать в баллонах и для его нанесения потребуется специальный пистолет, что значительно упростит задачу. Ножовка с мелким зубом прекрасно справляется со своими задачами, не повреждая край пенопласта.

Изготовление лодки из стеклопластика своими руками

Делается такая лодка, независимо от сложности, по одной схеме:

• изготавливаем макет;
• наносим разделительный слой;
• укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
• обрабатываем и устанавливаем оборудование, узлы, элементы прочее.

При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.

Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.

Производство лодок и катеров из стеклопластика

Ниже мы приведём упрощенную схему изготовления стеклопластиковых лодок:

Сначала изготавливают матрицу для корпуса судна, в чём особенно важна точность математических расчётов. Иногда вместе с матрицей изготавливают и пуансон.

На матрицу наносят слой специального вещества, которое не позволит смоле приклеиваться к поверхности.

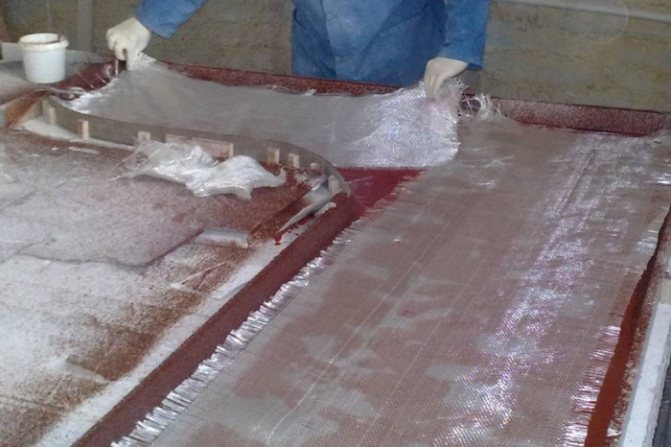

Далее на поверхность матрицы накладывают элементы выкройки стеклоткани, которые затем пропитываются смолой. По причине высокой эластичности стеклоткань может принять любую форму, какая потребуется производителю. Затем накладывают новый слой стеклоткани, который тоже пропитывается эпоксидной смолой. Так постепенно формируется корпус лодки.

После застывания смолы матрицу удаляют, начинается процедура шлифовки поверхностей лодки.

Финальный этап заключается в грунтовке и покраске корпуса.

Самодельная лодка из фанеры

Очень многие создатели самодельных лодок предпочитают работать именно с этим материалом, так как он общедоступен, легко обрабатывается и, главное, при небольших толщинах – гнется. Если мы ведем речь об индивидуальной рыбацкой лодочке из фанеры, которая будет использоваться на ближайшем пруду, без риска повредить днище об острые прибрежные камни, то вполне достаточно будет фанеры толщиной 6 – 8 мм. Да и выкроить такую лодочку можно из одного листа фанеры.

Для соединения между собой элементов лодки используют тонкую медную проволоку, продетую через отверстия, просверленные по краю друг напротив друга с шагом приблизительно 150 мм. Борта и транец ставят на днище.

Стыки изнутри и снаружи проклеивают тремя слоями стеклоткани с увеличением по ширине от внутреннего к наружному. Поверху приклеивают обносную рейку (буртик), уширения под уключины, упоры для сиденья и обязательно на дно несколько реек для жесткости. Можете все скручивать на саморезы, которые потом нужно будет обязательно выкрутить, а в оставшиеся отверстия вбить деревянные нагеля на эпоксидной смоле. В отверстия для уключин лучше вклеить трубки из нержавейки, на худой конец – из латуни. Если на днище приклеить килевую рейку – лодка будет лучше вести себя на воде. В принципе, прокрасив это сооружение в несколько слоев пентафталевой краской, можно отправляться в заплыв. Но если всю конструкцию оклеить в 2 – 3 слоя стеклотканью на одном из вышеупомянутых связующих, то срок службы вашего судна увеличится как минимум вдвое и вполне может составить лет эдак с тридцать. Если вы сделаете это, то не поскупитесь и на покупной гелькоут или сделайте его, добавив в эпоксидку краситель. Нужно помнить, что со временем это покрытие стоит обновлять.

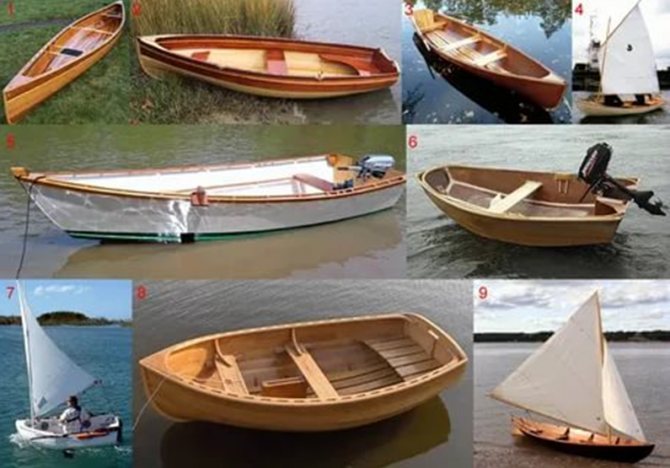

Виды лодок и выбор материалов

Идеальный вариант – это лодка, приобретенная в магазине, но, увы, это не каждому по средствам. Поэтому и приходится выкручиваться и что-то изобретать, имея небольшие навыки в строительстве.

Для изготовления лодки можно использовать любой материал, оказавшийся в вашем распоряжении, например, это может быть:

• Фанера
• Пластик
• Дерево
• Алюминий
• Сталь и т.д.

Что касается оптимальных характеристик, то все перечисленные материалы имеют свои плюсы и минусы, но древесина, чаще других попадает в список предпочтений при изготовлении лодок.

И это неслучайно, ее выбор оправдан такими свойствами как:

• Экологичность
• Прочность
• Длительный эксплуатационный срок
• Отличная плавучесть
• Небольшой вес
• Возможность оборудования деревянной лодки мотором, парусами и веслами

Если выбор пал именно на древесину, то необходимо сразу сделать выбор в пользу одной из двух моделей:

• 1-я это килевая лодка;
• 2-я плоскодонная лодка.

Второй вариант более приоритетный в кругу рыбаков. Такая модель более устойчива на воде, что позволяет рыбачить даже стоя. Кроме того, ее вместительности можно позавидовать, в судно поместятся все необходимые снасти и останется место для комфортного пребывания самого рыбака. Несмотря на это, конструкция очень маневренна, что позволяет выбрать наиболее удобное место для рыбалки и при необходимости легко сменить его.

Что касается килевых моделей, то они более маневренны и быстроходны, но рыбачить на них не слишком удобно. Главный недостаток – умение держать равновесие, что не очень удобно в процессе рыбалки.

Лодка из пенопласта

Пожалуй, проще этого метода постройки лодки и не сыщешь. Достаточно большой кусок пенопласта – сам по себе лодка. Крепи уключины, ставь весла и в путь. Естественно, это слегка упрощенный вариант водного транспортного средства, но масса простеньких суденышек-катамаранов построено именно по такому принципу:

• берут два пенополистирольных блока, при помощи нихромовой проволоки и зарядного автомобильного устройства придают им форму поплавков катамарана;
• приклеивают килевые рейки, оклеивают несколькими слоями стеклоткани с усилением носовой и хвостовой части;
• сооружают деревянную или металлическую платформу;
• обеспечивают плавсредство любым движителем (от гребного колеса до легкого движка).

И все. А если все же говорить о лодке или небольшом катере, то пенополистирол может сослужить роль несъемной модели, повысив, к тому же, живучесть судна.

Все, как в случае с изготовлением чисто стеклопластиковой лодки, но модель делается из пенопласта толщиной 5 – 10 см и плотности 35 – 50 кг/см2, который склеивается между собой на полиуретановый клей. О способах придания пенополистиролу необходимой формы, кроме уже упоминавшегося, говорить не будем, их достаточно и все они вполне просты. Тем более что форму и сложность конфигурации своего корабля вы выбираете сами.

Свойства пенопласта и пенополистирола

Высокая теплоизоляция. По уровню сохранения тепла пенопласт обгоняет большинство утепляющих материалов.

Лёгкость. При всей своей эффективности пенопласт удивительно мало весит, поскольку 98 % его массы составляет воздух.

Если сравнить пенополистирол по этому свойству с другими теплоизоляционными материалами получается следующая пропорция:Плита пенопласта толщиной в 50 мм это:• 100 мм минеральной ваты;• или 200 мм дерева;• или 325 мм керамзита;• или 900 мм кирпича;• или 1400 мм бетона.

Из этого выходит, что утепление пенопластом, учитывая монтажные работы, обходится в 20-50 раз дешевле утепления остальными материалами. А его использования сэкономит ещё некоторые средства на отоплении.

Экологичность. Абсолютно безопасен, поэтому применяется также и в пищевой промышленности. Пенополистирол препятствует образованию бактерий и плесени. Может свободно использоваться при температурах: от – 60 до 80 градусов.

Безопасность. Признано, что во время горения пенопласт выделяет те же элементы, что и сгорающая древесина. А последние усовершенствования позволяют наделить пенопласт устойчивостью перед огнём. Входящее в состав пенопласта вещество антипирен препятствует горению и способствует самозатуханию. Относится к группе горючести Г4.

Водонепроницаемость. Пенопласт за год впитывает от 1,5 до 3,5 % влаги. Что говорит о его высоком уровне влагоустойчивости. Стоит отметить тот факт, что между воздухопроницаемостью и влагоустойчивостью пенопласта существует прямая взаимосвязь. Первая особенность повышает вторую. Это свойство позволяет домам «дышать».

Прочность. Под воздействием механических нагрузок у пенопласта — пенополистирола наблюдается вязко-упругая реакция, что и обеспечивает ему высокую прочность. Его прочность на сжатие составляет минимум 0,04-0,20 мПа. При этом материал сохраняет свой первоначальный размер и не меняет месторасположение.

Звукоизоляция. Отделка из пенопласта позволяет увеличить защиту от внешнего шума на 2-4 Дб.

Теплопотери действительно колоссальны. Подавляющее большинство зданий в России, не утепленных защитными материалами, теряет больше 600 гигакалорий тепла с каждого квадратного метра.

Для сравнения, в Германии этот же показатель равен 40 гигакалориям. Решить проблему огромных теплопотерь поможет материал под названием полистирол.

Пенополистирол обладает целым набором характеристик Итак, перечислим их.

Теплопроводимость

Материал обладает отличными теплоизоляционными свойствами, обусловленными в первую очередь строением. Структура полистирола представляет собой множество скрепленных между собой шариков, каждый из которых состоит из огромного количества ячеек с воздухом внутри.

Этот воздух не способен перемещаться, и именно он выполняет функцию теплоизолятора. Теплопроводимость материала увеличивается при увеличении его плотности.

Влагопоглощение и паропроницаемость

Картоп-мотолодка из пенопласта

Наверное, некоторых любителей может заинтересовать мой опыт постройки картоп-мотолодки для автомобилистов из наиболее доступного в наших магазинах материала — пенополистирола. Согласитесь, идея новая: если гребные суденышки из пенопласта известны, то мотолодок из этого материала до сих пор, вроде бы, еще не делали.

Я давно, со студенческих лет, мечтал построить что-то плавающее, а когда через сборник «Катера и яхты» познакомился с проектом Уффа Фокса, мои мечты приняли целенаправленный характер.

Основные данные пенопластовой картоп-мотолодки
Длина, м	3,0
Ширина, м	1,2
Высота борта, м	0,45
Максимальная мощность мотора, кВт (л. с.)	7,6 (12)
Пассажировместимость, чел.	2

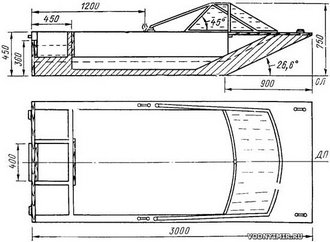

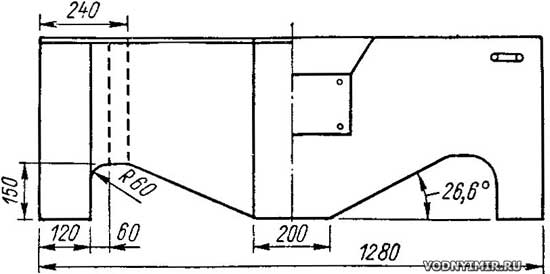

Схема конструкции картоп-мотолодки (сеч. по миделю)

Вместо рымов прикрепил к транцу и носовой палубе по две оконные ручки и после этого приступил к оклейке корпуса и снаружи и изнутри стеклотканью в один слой. Использовалась стеклоткань редкого переплетения толщиной 0,5 мм.

Раскраивал ее так, чтобы при укладке внахлест на всех лыжах и в средней части внутри кокпита получились по два слоя. Всего пошло 20 м стеклоткани.

После отверждения эпоксидной смолы корпус прошкурил крупной и мелкой шкуркой и окрасил слоем смолы с пигментом. Окончательно лодка была окрашена нитрокраской того же цвета, что и этот декоративный слой смолы.

Общий расход эпоксидной смолы на всю постройку составил около 18 л (25 кг), отвердителя — 2 л.

Для крепления ветрового стекла использовал алюминиевый угольник 25х25 и дюралевые трубки, купленные в магазине «Хозтовары» (крепление шторки в ванной).

Под мотор на транец сделал две накладки из дюраля толщиной 3 мм, под которые проложен слой резины толщиной 1,5 мм для гашения вибрации.

На восьмой день мотолодка из пенопласта была готова! Вес получился около 60 кг, что позволяет перевозить ее на верхнем багажнике легкового автомобиля.

При первом же выходе на испытания лодки я ощутил все достоинства саней Фокса. Лодка легко выходит на глиссирование (правда, с большим первоначальным дифферентом) как с одним, так и с двумя человеками на борту.

На полном ходу дифферент около 5°. Скорость под «Ветерком-12» со штатным винтом при полной проектной загрузке (200 кг, не считая веса мотора и бачка с топливом) составила 32 км/ч.

С одним человеком на борту скорость возрастает до 36 км/ч. Замеры сделаны по секундомеру и километровым столбам в Новоладожском канале.

Мнение эксперта

Тарасов Дмитрий Тимофеевич

Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

Ход легкий, без носовых брызг и волн. След малозаметен. Несмотря на малые размеры, пенопластовая моторка легко преодолевает волну высотой до 0,5 м. Удары корпусом о волну мягкие.

Проводил я испытания и на крутой волне высотой до 1 м в истоке Невы — в районе от поселка им. Морозова до Петрокрепости.

По попутной волне — по ветру — шел на средних оборотах, глиссируя, прыгая с гребней во впадины. Навстречу волне шел уже на малых оборотах.

Вернулся на стоянку сухим.

Производились испытания и на прохождение волн от встречных крупных катеров и даже грузовых судов типа река-море. Без снижения скорости лодка проходит одиночные большие волны отлично! В кокпите — ни капли воды.

Лодка устойчива на курсе: можно на полном ходу бросать румпель даже при небольшом волнении и при ходе под любым углом к направлению волн. Радиус циркуляции на полном ходу около 30 м.

Хорошо сказываются наличие резиновых прокладок и низкая звукопроводность материала корпуса: никакой вибрации, шум от работающего мотора как бы уменьшается.

Остойчивость картоп-мотолодки вполне достаточна. На стоянке оба человека могут садиться на один борт, не опасаясь перевернуться.

Единственный недостаток, который я обнаружил, состоит в том, что лодка очень чутко реагирует на перемещение центра тяжести в поперечном направлении при движении на полном ходу. Например, при пересадке пассажира с одного борта на другой она рыскает в противоположную сторону.

Это я объясняю малыми размерами мотолодки.

Прочности, вопреки высказываниям скептиков, также оказалось с избытком. Волочил я лодку по гальке и камням: следов на корпусе нет, если не считать нескольких царапин на краске.

Все бывшие противники пенопласта изменили мнение. Не успел я завершить испытания, посыпались предложения продать лодку, просьбы сделать такую же. А самый упорный спорщик, советовавший укрепить борта и лыжи 60 миллиметровым угольником, заказал чертежи 4,5-метрового катера из того же материала.

Мною уже разработаны проекты 3,5- и 4,5-метровой мотолодок. Принцип и схема постройки те же. Увеличены лишь ширина и высота борта до 1,58х0,5 м и 1,66х0,6 м соответственно, глубина тоннелей (до 200 мм) и ширина бортовых лыж (до 160 мм).

Основными достоинствами данного материала считаю доступность, простоту постройки и огромный собственный запас плавучести (для 3-метровой лодки запас плавучести получается 400 кг!). Пенополистирола в магазинах — навалом.

Унифицированный эпоксидный клей ЭДП — тоже не дефицит. Не вижу я особых препятствий и для того, чтобы запустить в серийное производство универсальную лодку-картоп из пенопласта: особых производственных мощностей для этого не потребуется.

Комментарий редакции: А. В.

Это интересно: Как пользоваться компасом в телефоне

Варламов разработал оригинальный во многих отношениях проект мотолодки автомобильного класса. Он выбрал хорошо зарекомендовавшие себя обводы саней Уффа Фокса.

Прямоугольные в плане, они обладают всеми преимуществами тримарана, дополненными еще и отменными качествами саней, о которых уже не раз говорилось, например, на этой странице. Необычен использованный для постройки мотолодки материал — пенопласт.

Он легко обрабатывается, отлично режется нагретой нихромовой струной, хорошо склеивается, обладает достаточной механической прочностью и прекрасными теплоизоляционными свойствами. Есть у него и «неудобное» для судостроения качество — пенопласт практически нельзя гнуть.

Поэтому далеко не всякие обводы могут быть воплощены в пенопласте. Выбранные же упрощенные обводы У.

Фокса позволяют склеить корпус из плоских элементов (тоннельные же своды А. В.

Варламов сделал наборными).

Такую лодку практически нельзя потопить; она не имеет набора, поэтому в ней легко поддерживать чистоту; можно переночевать прямо на пайоле в самую сырую и холодную погоду. Оклеенный стеклотканью монолитный корпус, судя по испытаниям, не боится ударов и хорошо переносит швартовку к неудобному берегу.

Мнение эксперта

Тарасов Дмитрий Тимофеевич

Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

К этим положительным качествам надо добавить еще доступность материала и относительную простоту постройки корпуса из него даже силами новичка.

Во всех отношениях опыт А. В. Варламова надо признать ценным, а конструкцию его пенопластовой картоп-мотолодки удачной.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Лодка может использоваться для различных целей: с нее можно рыбачить или она будет транспортным средством, которое позволяет сэкономить время на пересечении озера или речки. Купить готовый вариант довольно просто, но если бюджет ограничен, то плавательное средство можно собрать самостоятельно, используя доступные материалы.

Одним из них является пенопласт.

Общий вид и устройство мотолодки из пенопласта

Когда я взялся за дело и собрал все необходимые материалы, до конца отпуска оставалось три недели. Пришлось поставить перед собой задачу уложиться с постройкой лодки в две недели — по всем меркам очень жесткий срок.

В качестве «стапеля» использовал три широкие доски, установленные на ровной площадке 3х2 м.

На изготовление корпуса ушло 9 плит пенопласта 1,5х1 м; при покупке его я придирчиво выбирал более или менее одинаковые плиты толщиной около 40 мм. Материал корпуса отлично пилится обычной ножовкой и режется острым ножом. На выклеивание корпуса, обработку его по обводам, заданным чертежом, и шлифовку ушло три дня, причем от начала до конца все пришлось делать одному, без чьей-либо помощи.

Вид на корпус пенопластовой картоп-мотолодки: слева — с носа, справа — с кормы

Сначала изготовил борта с боковыми лыжами, затем отдельно — среднюю, килеватую часть днища (тут потребовалось сделать подобие шаблона: две доски длиной 2,5 м приколотить под нужным углом к третьей).

Укладываемые плиты склеивал между собой универсальной эпоксидной смолой ЭДУ, скрепляя их деревянными сосновыми нагелями. В борта по всей длине вклеена сосновая рейка 30х15. На носовую палубу наклеена фанера толщиной 5 мм. Накладка на транец вырезана из фанеры толщиной 12 мм. Для утолщения транца с внутренней стороны и на подкрепление кормовой переборки кокпита пошла фанера толщиной 10 мм. Соединение с транцем подкреплено четырьмя латунными шпильками Ø6 мм.
