«Хаска», «Сивуч» и другие: скеговые суда на воздушной подушке

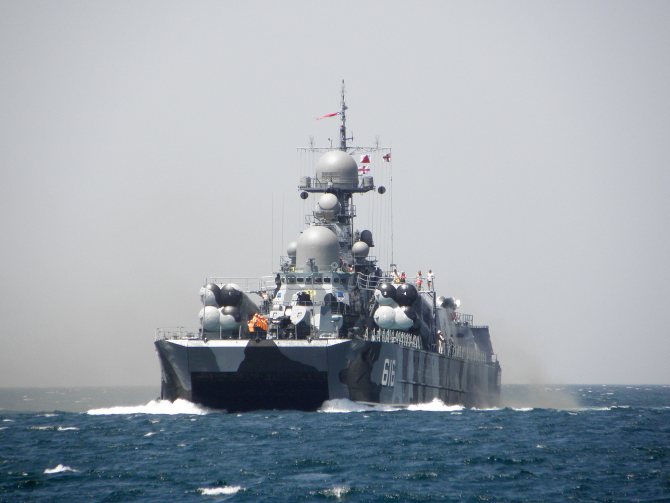

Ракетный корабль на воздушной подушке «Самум» Черноморского флота. Фото: А. Бричевский / отдел информационного обеспечения Черноморского флота

Рыбинская верфь совместно с другими судостроительными предприятиями концерна «Калашников» работает над созданием многофункционального судна на воздушной подушке скегового типа «Хаска 10». Премьера новинки должна состояться в текущем году.
По своим габаритам судно сможет вместить трехосный тягач «КАМАЗ», а в общей сложности способно брать на борт до 10 тонн полезной нагрузки. Но главная особенность «Хаски» ‒ внедрение в конструкцию гибких ограждений-скегов. Примечательно, что российские ученые и инженеры имеют самый большой в мире опыт создания кораблей скегового типа. О прошлых отечественных наработках по этой тематике и перспективах развития кораблей на воздушной подушке скегового типа ‒ в нашем материале.

С опорой на воздух

Идея поднять судно из воды в воздух, чтобы снизить сопротивление и повысить скорость, всегда была очень привлекательной для судостроителей. За сто лет до появления первых пароходов и за двести лет до первых полетов на самолетах уже существовал проект, который можно назвать прообразом современных кораблей на воздушных подушках. В 1716 году шведский ученый Эммануил Сведенборг предложил с помощью лопастей и мускульной силы нагнетать воздух под парусиновый купол, на котором можно перемещать людей и грузы. Идея осталась на бумаге, так как никакая мускульная сила не смогла бы поднять такой аппарат.

Воплотить что-то подобное в реальность стало возможным только с появлением двигателей внутреннего сгорания. В 1915 году австро-венгерский офицер и изобретатель Мюллер фон Томамюль построил экспериментальный торпедный катер с поддувом «Ферзухсгляйтбот», который смог разогнаться до 40 узлов (чуть более 70 км/ч). Но ускорять машины с помощью воздушной прослойки предлагали не только на воде. В 1926 году Константин Циолковский высказывал мысль о скоростном поезде без колес, движение которого основывалось бы на использовании давления воздуха.

Торпедный катер с поддувом «Ферзухсгляйтбот»

Наша страна была первой в создании действующих «воздухоходов» скегового типа. Работы над ними были начаты в 1927 году под руководством профессора В.И. Левкова. Судна на воздушной подушке (СВП) разрабатывались для военного применения. В конце 1930-х годов катер Левкова «Л-5» весом 9 тонн достиг скорости 73 узла (более 135 км/ч). Он был построен по скеговому типу конструкции.

Левков работал и над СВП камерного типа, но развития это направление не получило. Изобретателем соплового способа формирования воздушной подушки, который сегодня используется в большинстве СВП, считается англичанин Кристофер Коккерелл. По легенде, он открыл принцип воздушного барьера, экспериментируя с двумя консервными банками, вставленными одна в другую. В 1955 году Коккерелл запатентовал схему СВП под названием Hovercraft («парящий аппарат»). А в 1959-м первое построенное им судно SR-N1 пересекло пролив Ла-Манш за 20 минут.

Hovercraft SR-N1

«Золотой век» СВП пришелся на 1960-70-е годы, когда конструкторы и судостроители возлагали на новый тип судов большие надежды. Однако практическое применение показало, что СВП достаточно дороги в строительстве, эксплуатации и обслуживании. Повсеместного распространения, как о том мечтали изобретатели СВП, этот тип транспорта не получил. И все же есть сферы, где судам на воздушной подушке пока нет альтернативы, и их минусы с лихвой окупаются преимуществами.

Катера с воздушными подушками на российском рынке

Как уже оговаривалось выше, первый производственный выпуск ховеркрафта состоялся в середине ХХ века. С тех пор прошло немало времени, и конечно рассмотреть для катера на воздушной подушке все модификации просто невозможно. Но для поверхностного знакомства мы сделали небольшую выборку производителей ховеркрафтов, которую сейчас и предлагаем вашему вниманию.

Лидеры прошлых лет

Разработкой судов на воздушной подушке в России с 1958 года занимается Центральное конструкторское бюро «Нептун». Инженеры проектируют катера различной конструкции, а непосредственно серийным производством моделей занимаются судостроительные заводы. С момента основания по проектным чертежам ЦКБ «Нептун» построено множество катеров на воздушной подушке, некоторые из которых успешно выпускаются и эксплуатируются по сей день. Среди столь успешных моделей стоит отметить следующие образцы:

• СВП «Барс» (первый выпуск в 1976 г., всего выпущено порядка 40 единиц, использовалось для почтовых перевозок и поисково-спасательных отрядов);
• СВП «Гепард» (выпускается с 1984 года, произведено более 100 экземпляров, используется для хозяйственных нужд и патрульной службы);
• СВП «Соболь» (годы производства 1990-1994, выпущено около 30 образцов, предназначение – туризм и водные прогулки);
• КВП «Ямал-730» (выпускается с 2011 года, коммерческие производства и силовые ведомства приобрели уже несколько десятков единиц данной техники).

Возможно будет интересно: Технические характеристики лодки «Прогресс 4», история и отзывы

Заметим, что изготовление катеров на воздушной подушке обычно производится под заказ. Но при этом оценили преимущества судов ЦКБ «Нептун» не только российские службы, но и зарубежные пользователи.

Катер на воздушной подушке построенный своими руками

Серийные катера на воздушной подушке

Катера для частного пользования

Катер на подушке для одного

Современные российские производители

Что же касается состояния дел на сегодняшний день, то КВП на рынке водного транспорта откровенно говоря встречаются редко. Тем не менее есть несколько компаний, чья деятельность связана с продажей или собственным производством ховеркрафтов. Предлагаем кратко с ними ознакомиться с помощью следующей таблицы.

Вот основные точки продаж катеров на воздушной подушке в России. Также не забывайте о том, что может быть собрана лодка на воздушной подушке своими руками, но для этого надо как минимум обладать техническим образованием и достаточным финансовым бюджетом. Успехов!

Концептуальный катер от концерна фольксваген

Концептуальный катер на воздушной подушке

Еще вариант концептуального катера

Концепт катер на воздушной подушке

Просмотры: 1 543

Levkov L-5 skeg-type hovercraft (1937)

Типы судов на воздушной подушке

Все суда на воздушной подушке работают по одному принципу – под днищем корпуса создается избыточное давление воздуха, которое приподнимает судно над поверхностью. Избыточное давление продуцируется специальными воздухонагнетателями. Этот прием позволяет СВП двигаться с достаточно большой скоростью и выезжать на необорудованный берег, что важно для быстрой разгрузки судна. СВП могут применяться в любое время года.

Разнообразные по конструкции СВП можно разделить на две большие группы: скеговые и амфибии. Плюсом последних, как уже следует из названия, является то, что они способны двигаться по разным типам поверхности – по воде, льду, ровному грунту, болотистой местности, песчаным пляжам. К ним относятся суда, построенные по камерной и сопловой схемам.

СВП скегового типа, проект А48 Фото: wikimedia.org

В камерных СВП воздух нагнетается под куполообразное днище и свободно вытекает по его периметру. В сопловых судах воздушная подушка ограждается воздушной завесой, которую создают сопла по периметру днища. С изобретением «юбки» − мягкого ограждения для воздушной подушки – этот тип СВП стал самым распространенным. Минусом амфибий является их сравнительно плохая управляемость, связанная с отсутствием контакта с водой. При сильном ветре скорость судна падает, и его может просто сдуть с курса.

Десантный корабль на воздушной подушке проекта 12322, шифр «Зубр». Фото: Минобороны РФ / wikimedia.org

Название скеговых СВП произошло от английского слова «скег» − бортовой поплавок или ограничитель. В скеговых судах для уменьшения расхода воздуха подушку ограждают по бокам жесткими скегами или баллонами. Эти СВП, в отличие от амфибий, используются в основном на воде, так как скеги должны быть погружены в воду. В связи с этим скеговые суда более устойчивые, чем амфибии. СВП этого типа по общей конструкции, силовой установке и управлению ближе к традиционным судам.

Скеговые СВП в России

Разработчики скеговых судов и сегодня используют различные модификации схемы, предложенной в 1930-е годы Владимиром Левковым. Начиная с 1960-х годов в СССР серийно выпускаются скеговые пассажирские СВП. Например, «Зарница» водоизмещением 14 тонн, перевозящая 48 пассажиров на скорости 36 км/ч, или морская «Чайка» водоизмещением 45 тонн, способная взять на борт до 80 человек.

В разработке скеговых СВП для военного применения лидирует ЦМКБ «Алмаз». Здесь в 1975 году начались работы над проектом малых ракетных кораблей на воздушной подушке 1239, шифр «Сивуч». В 1987 году был построен и в 1997-м введен в состав флота головной корабль семейства «Бора», а в 1999 году принят на вооружение второй корабль «Самум».

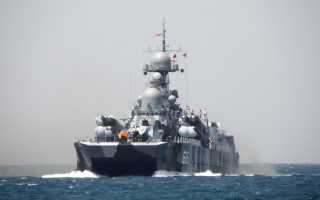

Ракетный корабль на воздушной подушке «Самум» Черноморского флота. Фото: Минобороны РФ / wikimedia.org

Вместе с другим детищем «Алмаза», самым большим в мире судном на воздушной подушке «Зубр», эти корабли − гордость российского флота, крупнейшие в своем классе. Они предназначены для уничтожения боевых судов и транспорта противника, могут обеспечивать прикрытие и конвой, осуществлять разведку или дозор. Катера оснащены комбинированными энергетическими установками с дизельными и газотурбинными двигателями. Всего на каждом катере установлено 6 двигателей. Вместе с различными устройствами, регулирующими подачу воздуха под днище, двигатели обеспечивают «Сивучам» 36 режимов работы. Катера могут двигаться как обычные катамараны, как СВП или только за счет нагнетаемого под днище воздуха.

Водоизмещение катеров – 1000 тонн, скорость – до 45 узлов (83,34 км /ч), дальность плавания – до 2500 миль (более 4000 км). При этом «Сивучи» могут выходить в море при волнении до 5 баллов, двигаться по отмели и подходить к берегу на глубину до 1 метра. В определенных обстоятельствах скорость и маневренность катеров позволяют им уходить от противокорабельных ракет и торпед.

Катер на воздушной подушке «Пегас 5У» (производится под контролем «Экстрим Моторс»)

Спроектирован специально для частного использования — удобен и прост в эксплуатации и обслуживании. Прстая и надежнная конструкция. Пассажировместимость 4 человека.

«Хаска 10»: многоцелевой «воздухоход»

В 2021 году конструкторы Рыбинской верфи, входящей в концерн «Калашников», приступили к разработке СВП скегового типа «Хаска 10». Судно рассчитано на многоцелевое применение и создается в рамках государственной программы по освоению шельфовых месторождений. С его помощью станут более доступными регионы Сибири, Дальнего Востока, Арктики и рек Волго-Камско-Балтийского региона.

«Хаска» может перевозить до 10 тонн груза и разместить на борту, к примеру, трехосный тягач «КАМАЗ». Длина судна – 20,8 м, ширина – 12,5 м, высота – 7,4 м, водоизмещение – 35,7 тонны, мощность силовой установки – 4х800 л.с., скорость – 40 узлов. Управляется судно экипажем из 3 человек. В автономном режиме судно может проводить до 3 дней с дальностью плавания до 400 миль.

Схема «Хаска 10». Фото: Рыбинская верфь

Особенностью конструкции «Хаски» являются гибкие ограждения-скеги. Именно скеги считаются одним из слабых мест СВП этого типа. Если для амфибий повреждение «юбки» не является критичным, то вывод из строя жесткого скега превращает скеговое судно в обычный водоизмещающий корабль с потерей скорости и всех остальных преимуществ СВП. Гибкие скеги отчасти решают эту проблему, они более устойчивы к воздействиям и могут огибать препятствия.

В данный момент работы по «Хаска 10» идут полным ходом. Рыбинская верфь занимается строительством совместно с , еще одним предприятием судостроительного кластера «Калашникова». Премьера нового судна на воздушной подушке должна состояться уже в текущем году.

Модель «Хаска 10». Фото: Рыбинская верфь

СВП скегового типа имеют хорошие перспективы как в военно-морском флоте, так и на «гражданке». По многофункциональности и скоростным возможностям в классе судов водоизмещением до 1000 тонн им нет равных. Скеговая конструкция подходит для создания скоростных транспортных паромов, десантных кораблей, для поисково-спасательных работ. Есть идеи по созданию вертолетоносцев на базе скеговых СВП. Благодаря таким разработкам, как «Хаска 10», остается надежда, что богатейший опыт отечественных конструкторов в создании скеговых «воздухоходов» будет востребован и в будущем.

Десантный корабль «Джейран»

Разрабатывался как развитие потенциала уже существующего «Ската» в 1964-1965 году. Руководитель проекта – Л. В. Озимов. Из-за новизны идеи (суда с воздушной подушкой таких габаритов не производились ранее ни одной страной), перед созданием провелось множество исследований на тему жизнеспособности и возможных характеристик будущего судна. Только для испытаний разных подходов к конструкции были сделаны два образца с водоизмещением в 28 и 30 тонн. Далее, именно на этих прототипах испытывались все конструкторские инновации.

Первый образец, как сказано выше, был произведён в 1970 году. До 1985 г. включительно на было изготовлено 20 кораблей этого класса.

Архивная фотография «Джейрана»

Особенности конструкции

Из положительных сторон, отмеченных ещё на стадии заводских прототипов, выделяется практически полная непотопляемость и устройство понтонов и трюма, постоянно обеспечивающих положительную плавучесть. После практического использования первой модели, в конструкцию другой серии внесены изменения: усилено штатное вооружение, улучшены условия обитаемости, а корпус стал сварным вместо клёпанного.

Служебные отсеки «Джейрана» располагаются по бортам, в то время как в диаметральной плоскости находится сквозной проезд для техники. Для управления служат как воздушные рули (на полном ходу), так и струйные рули, отбирающие воздух от осевых нагнетающих вентиляторов (на малой скорости).

Десантный отсек опционально вмещает в себя:

• Два средних танка;
• Четыре плавающих танка ПТ-76;
• Пять бронетранспортёров;
• Двести десантников.

Другие параметры приведены в таблице:

В настоящее время военное судно на воздушной подушке проекта 12321 уже не используется ни одним государством, но ещё десять лет назад последние из них исправно несли свою службу.
