Бесспорно, удобнее всего перевозить надувную лодку в спущенном виде. Несмотря на компактность, многие рыбаки предпочитают осуществлять перевозку на автомобиле лодки ПВХ, когда она собрана и подготовлена к эксплуатации.

Практичнее транспортировать это плавательное средство именно в накачанном виде. По этой причине многие начинающие рыбаки и любители активного отдыха задаются вопросом, как перевозить лодку ПВХ на автомобиле? Стоит признать, что такой способ не является самым популярным, поскольку у владельца надувной лодки могут возникнуть некоторые сложности.

Тем не менее, при наличии опыта такой способ доставки плавательного средства прост в реализации. Информация о том, как перевезти лодку ПВХ на крыше автомобиля, содержится в данной статье.

Почему выбирают этот способ?

Есть несколько причин, по которым некоторые предпочитают возить лодку ПВХ на крыше автомобиля. Преимущественно этот вариант выбирают в том случае, если нужно доставить плавательное средство на небольшое расстояние (до 20 км.).

Также перевозка лодки ПВХ на крыше автомобиля обходится намного дешевле. В таком случае рыбак сэкономит топливо, поскольку сможет обойтись без прицепа, который на дальнем маршруте или бездорожье не обладает нужной маневренностью и проходимостью. В целом перевезти на багажнике плавательное средство будет несложно, если грамотно его зафиксировать и соблюдать основные правила. О том, как закрепить лодку ПВХ на крыше автомобиля далее.

Требования к транспортировке

Многие читатели желали бы в тексте сразу увидеть конкретные примеры и методы, показывающие, как правильно транспортировать лодку, катер или небольшую яхту. К сожалению, единого алгоритма не существует, и даже несколько человек, выбравшие один и тот же метод, могут реализовать его по-разному. Чтобы предоставить владельцу плавсредства поле для экспериментов, необходимо рассмотреть несколько общих вопросов. Первый вопрос касается требований к самой процедуре, устройству и к подготовительному этапу.

Идеальным вариантом стал бы подбор автомобиля, позволяющего обеспечить мобильность для отдыха на природе. Акцент следует сделать на различного класса внедорожники или пикапы. Внедорожники позволят без проблем доставить лодку до самого водоема, ведь зачастую приходится передвигаться по дорогам без покрытия. Пикап хорош своей вместительностью. В кузов можно погрузить снасти, мотор лодки, запасы топлива и прочий полезный груз.

Но подобная ситуация выглядит нелепо, так как приходится довольствоваться тем транспортным средством, которое имеется в наличии, поэтому будем исходить из условий перевозки на среднестатистическом автомобиле. К рассмотрению будем принимать и самые обычные седаны.

Без прицепа заядлому рыбаку сложновато обходиться. В багажник вряд ли поместится весь арсенал. Несколько исправить ситуацию помогут аэробоксы, существенно увеличивающие объем полезного груза, но если дело доходит до перевозки лодок, то это устройство придется демонтировать.

Каким бы приспособлением ни пришлось воспользоваться, следует помнить, что крыша автомобиля способна выдержать лишь определенную нагрузку, даже если усилия распределены оптимально. Учитывая постоянный риск падения лодки на полотно крыши, перечень плавательных средств, подлежащих подобной транспортировке еще сильнее сужается. Возможна перевозка лодки ПВХ и надувной резиновой лодки при отсутствии мотора. Двигатель придется демонтировать и перевозить в багажнике.

Назначение устанавливаемого приспособления заключается в удержании лодки на крыше автомобиля при движении. Первым делом необходимо уделить внимание креплениям. Важно не только чтобы груз не соскочил на трассе, но и чтобы он не повредился, а также не повредил ЛКП крыши. Конструируя крепления, необходимо выполнить несколько задач.

О расходных материалах

Крепление лодки ПВХ на крыше автомобиля осуществляют с помощью следующего:

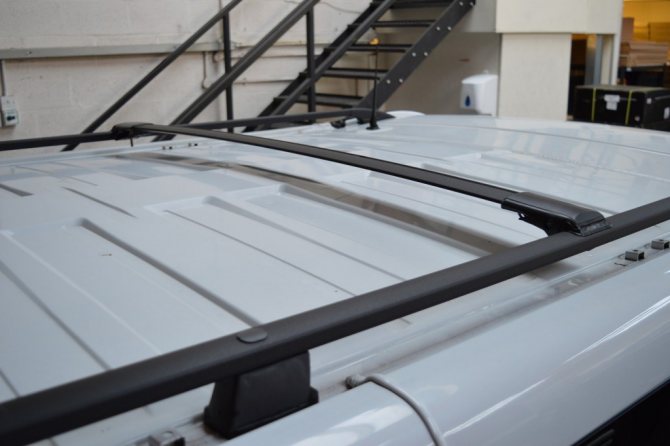

• Автомобильных рейлингов. Примечательно, что этой конструкцией можно оснастить любой автомобильный кузов. Зачастую для изготовления рейлингов применяют алюминий, а сверху наносят пластиковое покрытие.

• Металлических профилей.
• Пластмассовых хомутов.
• Колпачков. Они устанавливаются на торцы металлических профилей, чтобы исключить свист во время движения автомобиля.
• Транцевых колес. С их помощью вам будет удобно закатывать лодку ПВХ на крышу автомобиля.
• Теплоизоляционного материала. Утеплитель вам понадобится для армирования металлических профилей.
• Специальной ленты. С ее помощью будет удобно закрепить груз затягивающим устройством.

Завершающий этап

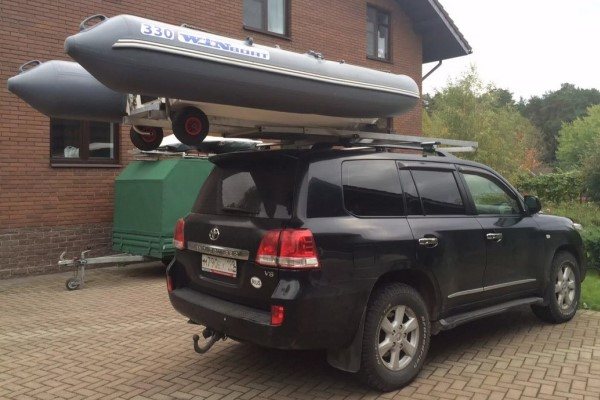

На данном этапе каждый конец профиля оснащают транцевыми колесами. Они будут использоваться в качестве направляющих при закатывании лодки ПВХ на крышу. После выполнения этих действий расположите лодку на крыше автомобиля и прочно зафиксируйте, используя для этого специальную ленту, содержащую затягивающее устройство.

Эту ленту специалисты рекомендуют обмотать амортизатором, чтобы она не протерла борты лодки. Некоторые владельцы вместо ленты используют трос. Вместо амортизатора подойдет резиновая трубка, в которую продевают трос или ленту, а уже потом затягивают.

Что надо знать о перевозке лодок на автомобиле?

Конструкция отечественных легковых автомобилей позво­ляет перевозить на их крыше (багажнике) груз массой до 100 кг, а иногда и более. «Правилами дорожного движения» перевозить лодку на крыше автомобиля разрешается без специального оформления в ГАИ при усло­вии соблюдения пп. 153 и 154.

Перевозимый груз должен быть прочно укреплен и уложен таким образом, чтобы исключалось его смещение, падение и не возникал шум при перевозке.

На легковых автомобилях, мотоциклах (мотороллерах), мопедах запрещается перевозить предметы, выступающие более чем на 0,5 м за их размеры по длине или ширине.

При перевозке лодок на грузовых автомобилях следует помнить, что если лодка вместе с автомобилем имеет высоту более 3,8 м, ширину более 2,5 м или груз выступает за задний борт кузова (либо прицепа) более чем

на 2 м, требуется письменное разрешение ГАИ по месту погрузки лодки (см. п. 186 «Правил дорожного движения»).

К числу достоинств транспортировки лодки на крыше легкового автомобиля могут быть отнесены малые затраты на изготовление не­обходимого приспособления, его простота, возможность использования стандартного багажника. Кроме того, не требуется специальное оформ-

Ление в ГАИ. Однако при этом нужно помнить, что габариты лодки и ее масса ограничены как грузоподъемностью автомобиля, так и требованиями обеспечения обзора для водителя. При длине лодки до 2,5 м ее можно перевозить на обычном багажнике, уложив вверх

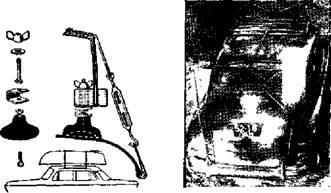

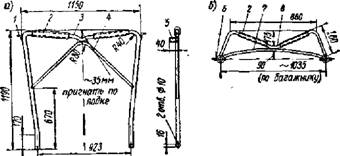

I —

угольник 32x32X3 для крепления натяжного болта или талрепа бандажа,
I
=30;
2 —
шланг дюритовый 35X25,
1
= 350;
3 —
труба */.»;
I
= 3600;
4 —
труба »/«’;
I
= 1300;
5 —
муфта резьбовая для продольной распорки;
6 —
хомут для крепления к багажнику;
7 —
Груба >/»*;
I
= 1250;
8
— труба ‘/»»:
I
= 1360.

Килем таким образом, чтобы носовая часть не мешала водителю на» блюдать за светофорами и дорожными знаками.

Небольшую легкую лодку можно установить на крышу автомо­биля без багажника — на четырех резиновых амортизаторах (например, от того же багажника) достаточно большого диаметра, чтобы распре­делить нагрузку на большую площадь (рис. 219). Амортизаторы за­крепляют к планширю лодки болтами с гайками-барашками; при этом можно использовать отверстия для уключин. В двух местах лодку надежно притягивают стропами с винтовыми натяжками к крыше, закрепив их к водосточному желобку над дверцами.

При длине лодки более 3 м под транец необходимо подвести до­полнительную стойку, опирающуюся на задний бампе1р авто3мобиля. Стойка и кильблок изготавливаются из газовых труб /» и 3/4″, со­бирать стойку желательно по месту на автомобиле, чтобы ее не де­формировало при сварке. Нижние концы стоек крепятся к бамперу на двух болтах М10 каждая. Стойка раскрепляется продольной тягой из такой же трубы с багажником, чтобы исключить ее перемещение в продольном по отношению к автомобилю положении. Это соединение выполняется разъемным на резьбовых муфтах (рис. 220). Конструкция опоры, а также носового кильблока, устанавливаемого в передней части багажника при перевозке лодки вниз килем, показана на рис. 221.

Показанные на эскизе (см. рис. 220) размеры стойки соответст­вуют автомобилю «Победа». При изготовлении приспособления для другой машины необходимо проверить возможность открывания крышки багажника. Для «Москвича», например, стойку придется слегка на­клонить назад, чтобы не мешать свободному откидыванию крышки. Лодка укрепляется на багажнике стальным пятимиллиметровым тро­сом, натягиваемым с помощью талрепов. Чтобы трос не перетирал борта лодки, его нужно продеть в резиновую трубку или закрепить на планшире лодки специальные металлические пластинки с борти­ками, ограничивающими перемещение тросов в продольном направ­лении. Важно также, чтобы при этом не перетерся и сам трос.

Перевозить лодку на таком приспособлении лучше вниз килем. Тогда в нее можно уложить все снаряжение — весла, спасательные жилеты и т. п., центр тяжести расположится несколько ниже и лодка будет плотно сидеть в кильблоках, исключая боковое смещение.

На что стоит обратить внимание?

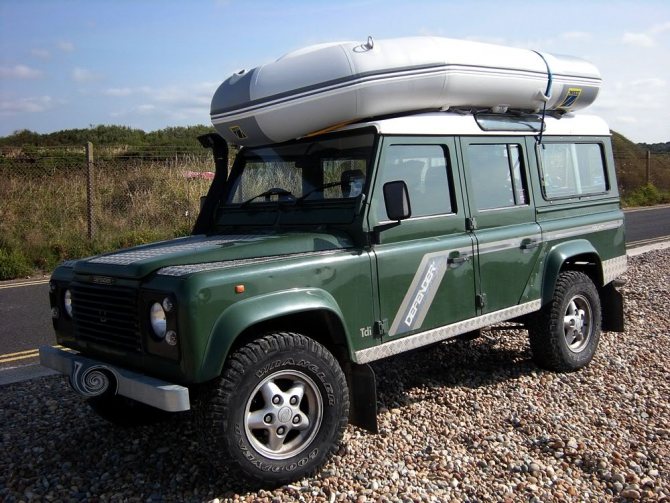

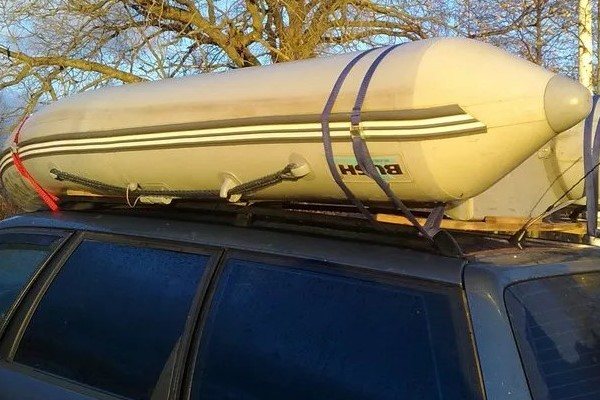

Тем, кто не знает, как закрепить лодку ПВХ на крыше автомобиля, специалисты рекомендуют располагать ее днищем вверх. Это необходимо для того, чтобы подъемная сила получилась снижена. Обтекаемость транспортируемого плавательного средства наоборот нужно увеличить.

Во время движения автомобиля, образовавшийся поток воздуха будет прижимать лодку к крыше. Поэтому расположение верх дном считается наиболее удачным вариантом.

Тем не менее, такой способ имеет недостаток. Заключается он в том, что из-за повышенной силы сопротивления расход горючего также увеличится. Кроме того, транцевые колеса приспособлены для установки лодки ПВХ днищем вниз.

Крепление лодки на багажнике

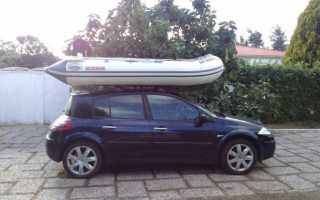

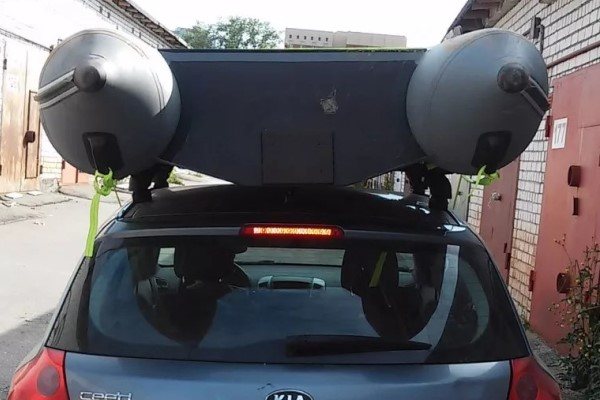

Лодку на крышу нужно положить так, чтобы максимально снизить подъемную силу и повысить обтекаемость. Не вдаваясь в детали аэродинамики, отметим, что наиболее оптимальным решением является расположение лодки вверх дном. Набегающий поток будет прижимать груз к крыше. Однако таким образом повысится сила сопротивления, что приведет к повышению расхода топлива. Да и колеса предназначены для погрузки лодки дном вниз. Здесь выбирать придется каждому.

Ложементы следует закрепить так, чтобы лодка оказалась слегка (не сильно!) подана вперед. Тогда между ней и лобовым стеклом окажется небольшой зазор. Воздух в этот зазор будет свободно проходить и далее продолжит движение вдоль крыши под лодкой.

В противном случае набегающий поток с лобового стекла будет стараться приподнять лодку. На высокой скорости последствия могут быть печальными. Помните, транспортируя лодки, вы подвергаете опасности других участников движения.

О ложементах

Как утверждают специалисты, наличия только багажника будет недостаточно для перевозки лодки ПВХ. Особенно если длина плавательного средства более 3 м. В таком случае вам не обойтись без некоторых конструктивных доработок, благодаря которым погружать и разгружать плавательное средство будет легче. Более того, после доработки конструкции надежность крепления только увеличится.

Следует помнить, что удобство манипуляций с лодкой зависит от роста человека и высоты автомобиля. Усовершенствовать багажник или нет, каждый владелец решает на свое усмотрение. Однако если перевозить лодку вам нужно часто, то, вероятнее всего, не удастся сохранить в целости ее поверхность. Чтобы не поцарапать плавательное средство, оснастите платформу ложементами, на которых и будет крепиться ваша лодка.

Судя по многочисленным отзывам, одни рейлинги с этой функцией не справляются. Дело в том, что ложементы делают под габариты конкретного плавсредства. Может быть так, что размер рейлингов вам не подойдет. К тому же за счет ложементов увеличивается площадь опоры, благодаря чему поток ветра вряд ли сорвет лодку с крыши.

Как изготовить ложементы?

Многие домашние умельцы мастерят ложементы, используя для этого деревянный брус 40х50 мм. При желании его можно также заменить металлическим профилем. Конструкцию делают после замера габаритов лодки и крыши автомобиля. Следует знать, что в покрытие лодки ПВХ от соприкосновения с ложементами может прийти в негодность.

Чтобы защитить плавающее средство, на ложементы кладут какой-либо мягкий материал. Лучше всего воспользоваться теплоизоляцией для труб. Этот материал с пористой структурой и не повредит покрытие лодки. Деревянный брус или металлический профиль обматывают теплоизоляцией, после чего скрепляют посредством пластиковых хомутов. Также вам могут понадобиться декоративные колпачки. Ими после сооружения конструкции закрывают торцы.

Дополнения к конструкции

Наличия одного лишь багажника в классическом его виде недостаточно для транспортировки лодки. Необходимо внести некоторые конструктивные доработки, которые позволят производить погрузку и разгрузку лодки, а также повысить надежность ее крепления. Не стоит забывать, что высота автомобиля и рост человека существенно влияют на выполнение всех манипуляций, которые придется провести, чтобы водрузить плавсредство на крышу. Усовершенствование багажника – дело лично каждого, но при частых путешествиях велика вероятность того, что лодка поцарапает поверхность. Необходимо эту вероятность свести к минимуму.

Полезно будет обратиться к опыту изготовителей прицепов для водного транспорта. На платформу устанавливаются ложементы, на которых удерживается лодка. Нечто подобное необходимо сконструировать на крыше автомобиля. Сами рейлинги с этой функцией вряд ли справятся.

Ложементы можно изготовить из деревянного бруса 40х50 мм или из металлического профиля. Основная задача заключается в том, чтобы место соприкосновения лодки и ложемента перестелить мягким материалом. Для этих целей отлично подходит теплоизоляция труб. Она имеет пористую структуру и не повредит ПВХ. Материал, покрывающий брус или профиль, скрепляется пластиковыми хомутами. Торцы ложементов закрываются декоративными колпачками.

Если платформа под лодку уже готова, самое время подумать о погрузке или разгрузке. Как мы уже отмечали, уровень сложности этих манипуляций зависит от высоты машины и роста человека. Дело в том, что некоторые любители умудрялись грузить и разгружать лодки, причем не самые маленькие, в одиночку. Алгоритм выглядит следующим образом:

Мы бы не рекомендовали такой способ погрузки, так как материал ПВХ может повредиться о торцы ложементов. К тому же, при подъеме на крышу лодка представляет собой рычаг и в некоторых условиях придется прикладывать достаточно большие усилия.

Основываясь на опыте, которым делятся владельцы лодок на различных форумах, можно найти оптимальное решение этого вопроса. В задней части платформы между ложементами крепят поперечину, на которую монтируют колеса. Эти колеса берут от детского велосипеда, коляски, старой игрушки. Главное, чтобы диаметр был достаточным для качения лодки (трение качения гораздо ниже трения скольжения), но не настолько большим, чтобы не цеплять за крышу автомобиля.

О погрузке плавательного средства

Перед тем как закрепить лодку ПВХ на крыше автомобиля, плавсредство нужно сначала погрузить. Сложность данной манипуляции зависит от таких параметров как рост человека и высота машины.

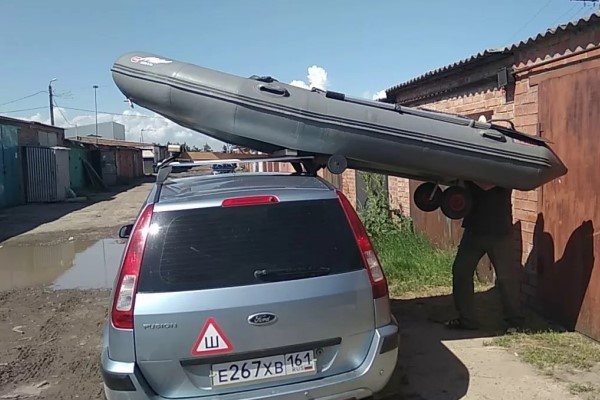

Данную процедуру выполняют, придерживаясь следующего алгоритма. Сначала посредством транца подносят лодку к задней части машины. После транец упирают в землю, поднимают носовую часть лодки и облокачивают ее о ложементы, а именно их торцовые части. Далее широким хватом лодку приподымают и заталкивают на крышу.

На данном этапе следует быть максимально осторожным, чтобы не повредить материал о торцы конструкции. Кроме того, во время подъема вам нужно будет приложить немало физических усилий. Стремясь облегчить себе работу, некоторые умельцы заднюю часть конструкции оснащают специальной поперечиной с направляющими колесами.

Вы можете их прибрести в магазине или разобрать детский велосипед или старую коляску. Главное, чтобы вам хватило диаметра для закатывания лодки. Однако большие колеса использовать не стоит, поскольку они будут цепляться за крышу машины. Поперечину с колесами располагают между ложементами.

Что делать дальше?

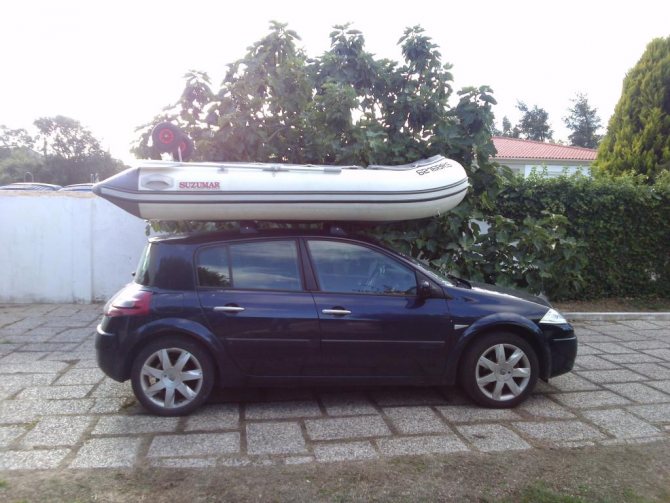

Когда лодку удастся погрузить на автомобиль, ее нужно тщательно закрепить таким образом, чтобы она немного подавалась вперед. В таком случае между лобовым стеклом и плавательным средством получится зазор, через который будет проходить воздух. Если лодку расположить вплотную, то под воздействием воздушного потока она будет приподыматься.

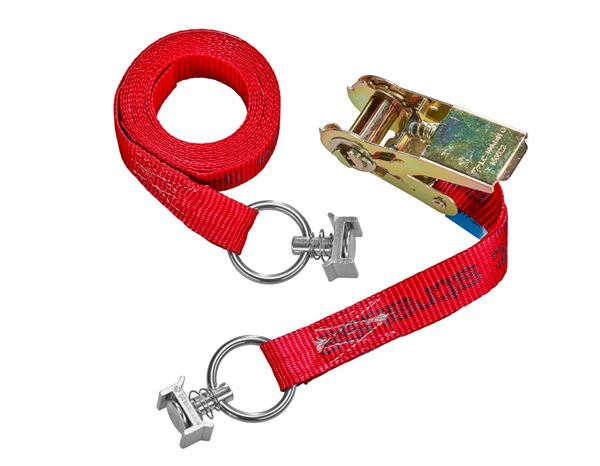

Это особенно опасно, когда автомобиль движется на большой скорости. Крепят лодку к рейлингам и ложементам ремнями, в которых обязательно должны быть специальные затяжные механизмы. Эти специальные ремни очень надежны и практичны. Купить их можно в специализированном магазине.

О транспортировке лодки с использованием багажника

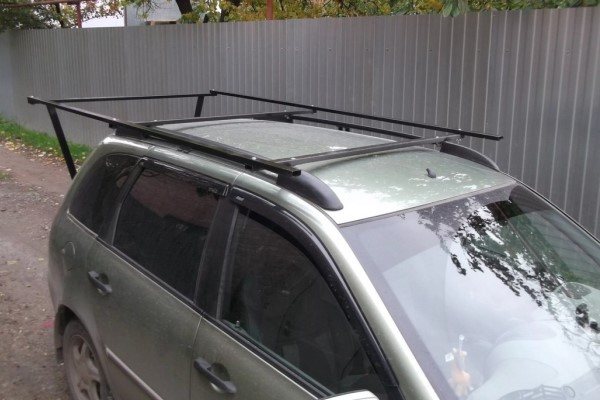

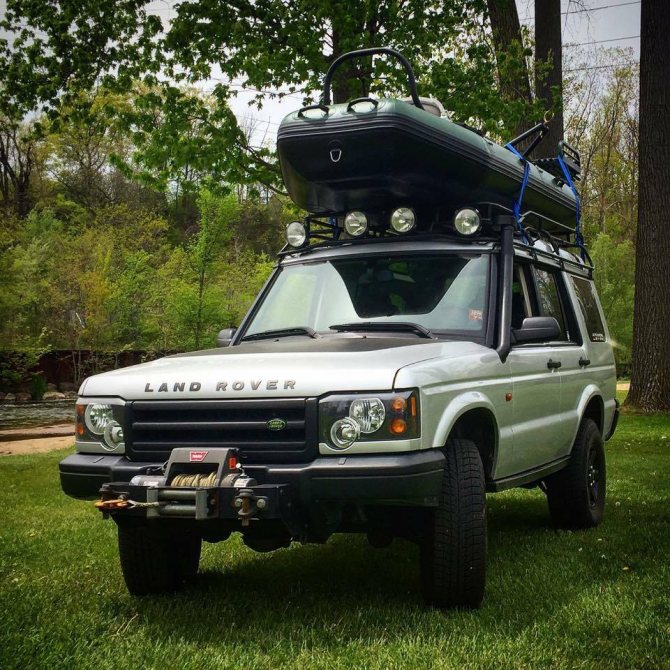

В отличие от штатного, расположен, как правило, багажник для лодки ПВХ на крыше автомобиля. Он представлен в виде своеобразной рамки из поперечных и продольных штанг.

Как утверждают специалисты, без этой конструкции лучше не начинать транспортировку. Примечательно, что есть машины с уже установленными заводскими рейлингами. Однако и для перевозки на таких автомобилях не помешает воспользоваться дополнительными поперечинами. В специализированных магазинах можно найти немало вариантов таких багажников.

Чтобы не ошибиться с выбором, обратите внимание на такие параметры как нагрузка и метод крепления. В целом лодки весят в пределах 50-80 кг. То, как крепить багажник, будет зависеть от марки машины. Например, на классические отечественные ВАЗы и «Нивы» багажники крепят к водостокам. Универсальную конструкцию можно установить в любом месте. Есть автомобили с пластиковыми заглушками у водостоков. Заводом-изготовителем предусмотрены специальные участки для монтажа поперечин.

Недостаток такой конструкции заключается в том, что соединение продольных реек осуществляется в каком-либо определенном месте, из-за чего владелец лишен возможности изменять габариты багажника. Есть багажники, для монтажа которых вам не нужно будет сверлить специальные отверстия. Например, в «Ниве-Шевроле» в водостоке под резинкой есть несколько мест для монтажа кронштейнов. Судя по многочисленным потребительским отзывам, большой популярностью пользуются багажники с магнитами. Такой способ крепления считается самым простым.

Установка багажника

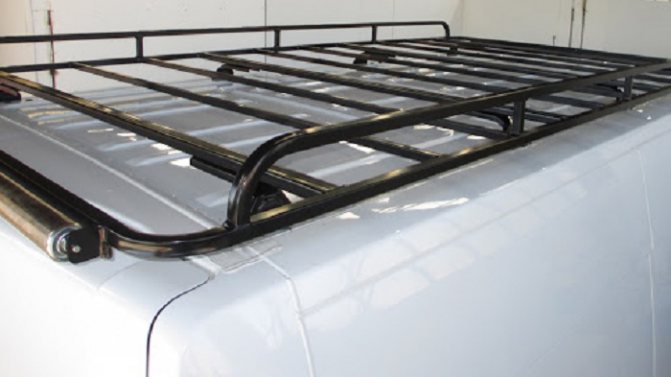

Здесь будем подразумевать не штатный багажный отсек автомобиля, а специальный багажник на крышу, который представляет собой своеобразную рамку из продольных и поперечных штанг. Без подобного багажника о перевозке лодки не стоит и задумываться.

Исключение составляют установленные с завода на некоторых автомобилях рейлинги, но и для них придется покупать поперечины.

Современные производители аксессуаров готовы предоставить множество разных моделей багажников. Даже если автовладелец считает, что для его модели такого приспособления не существует, он глубоко ошибается. Но как выбрать подходящую конструкцию, ведь не стоит забывать про нагрузку. В среднем масса лодки составляет 50 кг. Необходимо определиться с методом крепления багажника. Все зависит от модели автомобиля.
