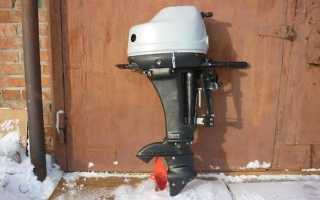

Технические характеристики «Вихрь 20»
Продувка у этой модели дефлекторная. Диаметр цилиндров – 67 мм, рабочий объем 420 см3. Мощность двигателя составляет от 17 до 20 л. с. При установке мотора «Вихрь 20» на стандартную лодку, ее скорость с 2 пассажирами равна 40–45 км/час, с пятью – 35 км/ч.
Показатель потребления топлива колеблется от 9 до 11 л/час. Топливная смесь стандартная, состоит из масла и бензина в соотношении 50:1. При использовании чистого бензина возможна скорая поломка.
Масса мотора составляет 48 кг.
Технические характеристики «Вихрь 20»
Технические характеристики «Вихрь 45»
Модель «Вихрь 45» разработали, стандартизуя детали с более ранними моделями: «Вихрь 25, 30». В 1983 году мотор «Вихрь 45» прошел все необходимые испытания и поступил в продажу.
Двигатель этой модели имеет 3 цилиндра с возвратно-петлевой продувкой. Диаметр цилиндра, как и у «Вихрь 30», – 72 мм, объем 733 см3.
Показатель максимальной мощности колеблется в пределах 45–47 л. с. За 1 час расходуется до 13 л горючего. Мотор может работать на доступных, недорогих топливных смесях. Масса составляет 62–65 кг.
Запчасти для ПЛМ Вихрь
(См. также иллюстрированый каталог — 51,5 Мб)
| № | Наименование детали (узла) | Код детали | Цена с НДС |
| Двигатель | |||
| 1 | Двигатель 30;30Э | 3.100-000/2 | 25 000,00 |
| 2 | Двигатель 30Р | 3.100-000/2Р | |
| 3 | Двигатель 30РЭ | 3.100-000/2Р-01 | 27 000,00 |
| 4 | Блок цилиндров 30;30Э | 3.172-000/2СБ | 9 700,00 |
| 5 | Блок цилиндров 30Р | 3.172-000/2-01 | |
| 6 | Блок цилиндров 30РЭ | 3.172-00/2-02 | |
| 7 | Иллюстрированный каталог запчастей | 250,00 | |
| 8 | Шайба пружинная | 8 окс.фос. ГОСТ 1.11532 | |
| 9 | Шайба | 2.000-812 | |
| 10 | Прокладка | 3.100-004/2 | |
| 11 | Кольцо поршневое | 3.110-002 | 120,00 |
| 12 | Поршень | 3.144-000 | 750,00 |
| 13 | Кольцо стопорное | 2.100-038 | 14,00 |
| 14 | Палец поршневой | 3.100-009 | 120,00 |
| 15 | Болт | 6-30-КД-ОСТ 131103-80 | |
| 16 | Шайба пружинная | 6 окс.фос.ОСТ 1.11532-74 | |
| 17 | Шайба | 2.000-806 | |
| 18 | Глушитель | 3.124-000/2 | 919,00 |
| 19 | Прокладка | 3.100-020/2 | 63,00 |
| 20 | Прокладка головки блока | 3.143-000/2 | 200,00 |
| 21 | Головка блока цилиндров | 3.111-000/2 | 1 700,00 |
| 22 | Гайка | 2.000-702/1 | 35,00 |
| 23 | Заглушка | 4.172-004 | |
| 24 | Картер 30РЭ;30;30Э | 3.101-000 | 5 200,00 |
| 25 | Картер 30Р | 3.101-000-01 | |
| 26 | Картер 30РЭ;30;30Э | 3.133-000 | 4 750,00 |
| 27 | Картер 30Р | 3.133-000-01 | |
| 28 | Болт | 6-20-кд-ОСТ 131103-80 | |
| 29 | Гайка | 6-кд-ОСТ 133026-80 | |
| 30 | Болт | 6-26-кд-ОСТ 131103-80 | |
| 31 | Прокладка | 2.101-001 | |
| 32 | Подшипник | 60205 ГОСТ 8338-75 | 90,00 |
| 33 | Сальник | 2.114-000 | 130,00 |
| 34 | Втулка | 2.103-004 | 68,00 |
| 35 | Подшипник | 205 ГОСТ 8338-75 | |
| 36 | Кольцо | 2.102-002 | 23,00 |
| 37 | Подшипник | 2.142-000 | |
| 38 | Втулка | 2.102-003 | |
| 39 | Кольцо лабиринтное | 2.102-001 | 197,00 |
| 40 | Подшипник | 305 ГОСТ 8338-75 | |
| 41 | Сальник | 2.112-000 | |
| 42 | Пружина сальника | 2.112-001 | |
| 43 | Сальник | 4.113-000 | |
| 44 | Шайба регулировочная | 4.101-003 | |
| 45 | Коленвал | 4.105-000 | 8 500,00 |
| 46 | Шайба золотниковая нижняя | 2.131-002 | 236,00 |
| 47 | Ролик 2,5Х12 | 2.142-002 | |
| 48 | Сепаратор | 2.142-001 | |
| 49 | Шайба золотниковая верхняя | 2.131-001 | 236,00 |
| 50 | Шайба пружинная | 2.131-004 | 14,00 |
| 51 | Шплинт | 3,2х50-001 ГОСТ 397-79 | 14,00 |
| 52 | Шайба пружинная | 2.131-003 | 14,00 |
| 53 | Шпонка | 4.100-017/1 | 23,00 |
| 54 | Пружинная сальника | 2.114-001 | |
| 55 | Сальник | 4.115-000 | |
| 56 | Шайба регулировочная | 2.101-002 | |
| 57 | Кольцо стопорное | 2.100-038 | |
| 58 | Шайба пружинная | 8 окс.фос ОСТ 1.11532-74 | 60,00 |
| 59 | Гайка | 2.000-702/1 | 51,00 |
| 60 | Заглушка | 4.172-004 | |
| 61 | Болт | 6-20-кд-ОСТ 131103-80 | |
| 62 | Шайба пружинная | 6окс.фос ОСТ111532-74 | |
| 63 | Шайба | 2.000-806 | |
| 64 | Болт | 6-30-КД-ОСТ 131103-80 | |
| 65 | Гайка | 6-кд-ОСТ 133026-80 | |
| 66 | Болт | 6-26-кд-ОСТ 131103-80 | |
| 67 | Прокладка | 2.101-001 | |
| 68 | Подшипник | 60205 ГОСТ 8338-75 | |
| 69 | Сальник | 2.114-000 | 130,00 |
| 70 | Втулка | 2.103-004 | |
| 71 | Подшипник | 205 ГОСТ 8338-75 | |
| 72 | Кольцо | 2.102-002 | |
| 73 | Подшипник игольчатый | 2.142-000 | |
| 74 | Втулка | 2.102-003 | |
| 75 | Кольцо лабиринтное | 2.102-001 | |
| 76 | Подшипник | 305 ГОСТ 8338-75 | |
| 77 | Сальник | 2.112-000 | |
| 78 | Сальник | 4.113-000 | |
| 79 | Пружина | 2.112-001 | |
| 80 | Сальник | 4.115-000 | |
| 81 | Пружина | 2.114-001 | |
| 82 | Шпонка | 4.100-017/1 | |
| 83 | Кольцо регулировочное | 2.101-002 | |
| 84 | Коленвал | 4.105-000 | 8 500,00 |
| 85 | Шайба пружинная | 2.131-003 | |
| 86 | Шплинт | 3,2Х50-001 ГОСТ 397-79 | 14,00 |
| 87 | Шайба пружинная | 2.131-004 | |
| 88 | Шайба золотниковая верхняя | 2.131-001 | |
| 89 | Сепаратор игольчатого подшипника | 2.142-001 | |
| 90 | Ролик | 2.142-002 | |
| 91 | Шайба золотниковая нижняя | 2.131-002 | 236,00 |
| 92 | Кольцо регулировочное | 4.101-003 | |
| Поддон и обтекатель | |||
| 93 | Поддон 30Р | 3.125-700 | 9 400,00 |
| 94 | Поддон 30Э | 3.125-700-01 | 5 500,00 |
| 95 | Румпель | 2.118-000 | 763,00 |
| 96 | Колпачок | 2.118-006-01 | |
| 97 | Пружина | 2.118-005 | |
| 98 | Рукоятка | 2.118-002 | 130,00 |
| 99 | Валик | 2.118-003 | 39,00 |
| 100 | Шайба | 2.000-801 | |
| 101 | Румпель | 2.118-001 | 337,00 |
| 102 | Шайба | 2.000-818 | |
| 103 | Шестерня | 2.118-004 | 165,00 |
| 104 | Штифт | 2.000-300 | |
| 105 | Кольцо | 2.125-013 | |
| 106 | Ось | 2.125-008 | 14,00 |
| 107 | Обод | 4.125-011 | |
| 108 | Поддон с ручками | 3.125-701 | |
| 109 | Замок | 4.129-000 | 130,00 |
| 110 | Винт | 4-14-кд-ОСТ 131542-80 | |
| 111 | Заклепка | 3517А2,6-15 | |
| 112 | Шайба | 2.000-808 | |
| 113 | Штуцер | 4.123-001 | 140,00 |
| 114 | Ручка | 2.128-000 | 63,00 |
| 115 | Тяга | 4.125-003 | |
| 116 | Рессора | 4.125-012 | 661,00 |
| 117 | Фиксатор | 2.165-700 | |
| 118 | Шайба | 2.000-821 | |
| 119 | Винт | 5-20-кд-ОСТ 131514-80 | |
| 120 | Прокладка | 2.100-044 | 131,00 |
| 121 | Упор | 2.125-007 | |
| 122 | Шайба | 2.000-813 | |
| 123 | Винт | 4-14-кд-ОСТ 131542-80 | |
| 124 | Шайба пружинная | 4окс.фос.ОСТ1.11532-74 | |
| 125 | Гайка | 4-кд-ОСТ 1 33017-80 | |
| 126 | Планка | 2.125-020 | |
| 127 | Прокладка «Вихрь 30» | 3.100-045/2 | |
| 128 | Винт | 5-12-кд-ОСТ1 31542-80 | |
| 129 | Накладка | 2.125-005 | |
| 130 | Шайба «Вихрь 30» | 2.000-806 | |
| 131 | Шайба пружинная «Вихрь 30» | 6 окс.фос.ОСТ 1.11532-74 | |
| 132 | Болт «Вихрь 30» | 6-20-кд-ОСТ 131103-80 | |
| 133 | Шестерня | 2.125-026 | 135,00 |
| 134 | Шайба | 2.100-030 | |
| 135 | Кронштейн | 2.100-065 | |
| 136 | Привод воздушной заслонки | 2.126-000 | |
| 137 | Тяга | 2.100-006 | |
| 138 | Шплинт | 2Х16-001 ГОСТ 397-79 | |
| 139 | Замок | 2.126-003 | |
| 140 | Гайка | 5-кд-ОСТ 1 330026-80 | |
| 141 | Шайба пружинная | 5окс.фос.ОСТ1.11532-74 | |
| 142 | Гайка | 8-КД-ОСТ 133026-80 | |
| 143 | Шайба пружинная | 8окс.фос.ОСТ1.11532-74 | |
| 144 | Шайба | 2.000-802 | |
| 145 | Втулка | 2.000-009 | |
| 146 | Кронштейн | 3.000-002 | |
| 147 | Болт | 2.000-008 | |
| 148 | Палец | 2.000-007 | |
| 149 | Болт | 2.000-631 | |
| 150 | Трос подсоса | 2.116-700 | 350,00 |
| 151 | Ручка поддона передняя | 4.125-021 | 304,00 |
| 152 | Втулка | 2.138-001 | |
| 153 | Втулка | 2.138-002 | |
| 154 | Поддон | 3.125-005 | |
| 155 | Ручка поддона задняя | 4.125-022 | 205,00 |
| 156 | Болт | 2.000-620 | |
| 157 | Шайба | 2.000-814 | |
| 158 | Винт | 8-20-кд-ОСТ1.31542-80 | |
| 159 | Болт | 4-18-кд-ОСТ1.31139-80 | |
| 160 | Кольцо уплотнительное | 2.000-201 | |
| 161 | Колпачок | 2.118-006-01 | 23,00 |
| 162 | Пружина | 2.118-005 | |
| 163 | Рукоятка | 2.118-002 | |
| 164 | Валик | 2.118-003 | |
| 165 | Шайба | 2.000-801 | |
| 166 | Румпель | 2.118-001 | 763,00 |
| 167 | Шайба | 2.000-818 | |
| 168 | Шестерня | 2.118-004 | |
| 169 | Штифт | 2.000-300 | |
| 170 | Кольцо | 2.125-013 | |
| 171 | Ось | 2.125-008 | |
| 172 | Обод | 4.125-011 | |
| 173 | Замок | 4.129-000 | |
| 174 | Винт | 4-14-кд-ОСТ 131542-80 | |
| 175 | Заклепка | 3517А2,6-15 | |
| 176 | Шайба | 2.000-808 | |
| 177 | Штуцер | 4.123-001 | |
| 178 | Ручка | 2.128-000 | |
| 179 | Тяга | 4.125-003 | |
| 180 | Рессора | 4.125-012 | |
| 181 | Фиксатор | 2.165-700 | |
| 182 | Шайба | 2.000-821 | |
| 183 | Винт | 5-20-кд-ОСТ 131514-80 | |
| 184 | Прокладка | 2.100-044 | |
| 185 | Упор | 2.125-007 | |
| 186 | Шайба | 2.000-813 | |
| 187 | Болт | 4-14-кд-ОСТ 131139-80 | |
| 188 | Шайба пружинная | 4окс.фос.ОСТ1.11532-74 | |
| 189 | Гайка | 4-кд-ОСТ 1 33017-80 | |
| 190 | Планка | 2.125-020 | |
| 191 | Винт | 5-12-кд-ОСТ1 31542-80 | |
| 192 | Накладка | 2.125-005 | |
| 193 | Ручка поддона задняя | 4.125-022 | |
| 194 | Шестерня | 2.125-026 | |
| 195 | Шайба | 2.100-030 | |
| 196 | Кронштейн | 3.100-065 | |
| 197 | Привод вохдушной заслонки | 2.126-000 | |
| 198 | Тяга | 2.100-006 | 63,00 |
| 199 | Шплинт | 2Х16-001 ГОСТ 397-79 | 14,00 |
| 200 | Замок | 2.126-003 | 13,00 |
| 201 | Гайка | 5-кд-ОСТ 1 330026-80 | |
| 202 | Шайба пружинная | 5окс.фос.ОСТ 1.11532-74 | |
| 203 | Гайка | 8-КД-ОСТ 133026-80 | |
| 204 | Шайба пружинная | 8окс.фос.-ОСТ 1.11532-74 | |
| 205 | Шайба | 2.000-802 | |
| 206 | Втулка | 2.000-009 | |
| 207 | Кронштейн | 3.000-002 | |
| 208 | Болт | 2.000-008 | |
| 209 | Палец | 2.000-007 | 120,00 |
| 210 | Болт | 2.000-631 | |
| 211 | Трос подсоса | 2.116-700 | 230,00 |
| 212 | Ручка поддона передняя | 4.125-021 | 304,00 |
| 213 | Втулка | 2.138-001 | |
| 214 | Втулка | 2.138-002 | |
| 215 | Винт | 8-20-кд-ОСТ1.31542-80 | |
| 216 | Шайба | 2.000-814 | |
| 217 | Болт | 2.000-620 | |
| 218 | Болт | 4-18-кд-ОСТ1.31139-80 | |
| 219 | Кольцо уплотнительное | 2.000-201 | |
| 220 | Обтекатель «Вихрь 30» | 3.010-000 | |
| 221 | Обтекатель «Вихрь 30Р» | 3.010-000Р | |
| 222 | Обтекатель «Вихрь 30Р» | 3.010-700 | 3 500,00 |
| 223 | Обтекатель «Вихрь 30Э» | 3.010-700-01 | 3 500,00 |
| 224 | Обтекатель «Вихрь 30Р;30РЭ» | 4.010-001 | |
| 225 | Обтекатель » Вихрь 30;30Э» | 4.010-001-01 | |
| 226 | Винт | 4-12-кд-ОСТ 1 31542-80 | |
| 227 | Крючок | 4.006-008 | |
| 228 | Шайба | 2.000-813 | |
| 229 | Шайба пружинная | 4окс.фос. ОСТ 1.11532-74 | |
| 230 | Гайка | 4-кд-ОСТ 1 33017-80 | |
| 231 | Товарный знак «Вихрь 30» | 3.006-007 | |
| 232 | Товарный знак «Вихрь 30Р» | 3.006-007Р | |
| 233 | Товарный знак «Вихрь 30РЭ» | 3.010-001 | |
| 234 | Товарный знак «Вихрь 30Э» | 3.010-002 | |
| Подвеска и дейдвуд | |||
| 235 | Подвеска | 2.300-000 | |
| 236 | Кронштейн подвески правый | 2.302-000 | 1 275,00 |
| 237 | Кронштейн подвески левый | 2.301-000 | 1 275,00 |
| 238 | Шайба | 2.000-802 | |
| 239 | Шайба пружинная | 8окс.фос.-ОСТ 1.11532-74 | |
| 240 | Гайка | 2.000-702/1 | |
| 241 | Опора амортизатора | 2.310-000 | |
| 242 | Шплинт | 2,5х25-001 ГОСТ 397-79 | |
| 243 | Амортизатор | 2.300-002 | 57,00 |
| 244 | Пластина | 2.300-702 | |
| 245 | Гайка | 8-КД-ОСТ 133026-80 | |
| 246 | Втулка распорная | 2.300-004 | |
| 247 | Шпилька | 2.000-616 | |
| 248 | Щиток | 2.300-001 | |
| 249 | Шпилька | 2.000-617 | |
| 250 | Ручка | 2.305-700 | |
| 251 | Ручка | 2.305-002 | |
| 252 | Ось | 2.305-004 | |
| 253 | Винт | 2.305-003 | |
| 254 | Шайба опорная | 2.301-002 | 45,00 |
| 255 | Гайка | 10-кд-ОСТ 1 33041-80 | |
| 256 | Кронштейн подвески левый | 2.301-001 | |
| 257 | Кронштейн подвески правый | 2.302-001 | |
| 258 | Вкладыш амортизатора | 2.306-000 | |
| 259 | Втулка | 2.301-003 | |
| 260 | Пластина | 2.300-701 | |
| 261 | Болт | 8,36-кд-ОСТ 1 31102-80 | |
| 262 | Дейдвуд с кронштейном | 3.201-000 | |
| 263 | Дейдвуд с опорами | 3.203-000 | |
| 264 | Дейдвуд с футорками | 3.226-703 | |
| 265 | Болт | 2.000-631 | |
| 266 | Шайба пружинная | 8окс.фос.-ОСТ 1.11532-74 | |
| 267 | Шайба | 2.000-802 | |
| 268 | Кольцо уплотнительное | 2.203-002 | |
| 269 | Втулка | 2.203-001 | |
| 270 | Опора кронштейна нижняя | 2.203-000 | |
| 271 | Ось | 2.201-001 | |
| 272 | Шайба | 2.201-002 | |
| 273 | Прокладка | 2.201-003 | |
| 274 | Трубка | 2.200-004 | |
| 275 | Втулка уплотнительная | 2.200-002 | |
| 276 | Опора кронштейна верхняя | 2.229-000 | |
| 277 | Валик торсионный | 2.004-000 | 425,00 |
| 278 | Кронштейн | 2.227-001 | |
| 279 | Ось рычага | 2.227-003 | |
| 280 | Прокладка | 2.000-003 | |
| 281 | Крышка | 2.000-001 | |
| 282 | Прокладка | 3.000-001/1 | 80,00 |
| 283 | Шайба | 2.000-806 | |
| 284 | Шайба пружинная | 6 окс.фос.-ОСТ 1.11532-74 | |
| 285 | Болт | 6-26-кд-ОСТ 131103-80 | |
| 286 | Рычаг защелки | 2.227-004 | |
| 287 | Защелка | 2.228-701 | 350,00 |
| 288 | Шайба пружинная | 8окс.фос. ГОСТ 1.11532-74 | |
| 289 | Шайба | 2.000-802 | |
| 290 | Кольцо уплотнительное | 2.203-002 | |
| 291 | Втулка | 2.203-001 | |
| 292 | Болт | 2.000-631 | |
| 293 | Опора кронштейна | 2.230-000 | |
| 294 | Ось | 2.201-001 | |
| 295 | Шайба | 2.201-002 | |
| 296 | Прокладка | 2.201-003 | |
| 297 | Трубка | 2.200-004 | |
| 298 | Втулка уплотнительная | 2.200-002 | |
| 299 | Опора кронштейна верхняя | 2.229-000 | |
| 300 | Валик торсионный | 2.004-000 | |
| 301 | Кронштейн | 2.227-001 | |
| 302 | Ось рычага | 2.227-003 | |
| 303 | Прокладка | 2.000-003 | |
| 304 | Крышка | 2.000-001 | |
| 305 | Шайба | 2.000-806 | |
| 306 | Шайба пружинная | 6окс.фос ОСТ 111532-74 | |
| 307 | Болт | 6-26-кд-ОСТ 131103-80 | |
| 308 | Рычаг защелки | 2.227-004 | |
| 309 | Защелка | 2.228-701 | |
| 310 | Гайка | 8-КД-ОСТ 133026-80 | |
| Привод гребного винта | |||
| 311 | Редуктор в сборе | 4.202-000 СБ | 9 250,00 |
| 312 | Корпус редуктора с крышкой | 4.205-000 СБ | |
| 313 | Пластина | 4.202-030 | |
| 314 | Винт | 5.12-кд-ОСТ1 31542-80 | |
| 315 | Шайба | 2.000-812 | |
| 316 | Шайба пружинная | 8окс.фос.ОСТ1.11532-74 | |
| 317 | Болт | 2.000-620 | |
| 318 | Винт | 5-26-кд-ОСТ1 31542-80 | |
| 319 | Шплинт | 5Х50-002 ОСТ 397-79 | |
| 320 | Винт гребной | 2.217-701 | 3 500,00 |
| 321 | Пробка | 2.202-029 | |
| 322 | Кольцо уплотнительное | 2.202-010 | |
| 323 | Демпфер | 2.220-700 | 230,00 |
| 324 | Винт | 4.202-004 | 39,00 |
| 325 | Кольцо уплотнительное | 2.205-003 | |
| 326 | Болт | 6-26-кд-ОСТ1 31139-80 | |
| 327 | Шайба пружинная | 6окс.фос.ОСТ1.11532-74 | |
| 328 | Шайба | 2.000-809 | |
| 329 | Втулка | 2.205-002 | |
| 330 | Тяга реверса | 2.210-700 | 527,00 |
| 331 | Сальник | 4.215-000 | |
| 332 | Подшипник | 202 ГОСТ 8338-57 | 60,00 |
| 333 | Подшипник | 7204 ГОСТ 333-71 | 167,00 |
| 334 | Кольцо регулировочное | 2.202-026 | |
| 335 | Ролик игольчатый | 3х11,5-Ш ГОСТ 6870-72 | |
| 336 | Вал шестерня | 4.202-020 | 1 800,00 |
| 337 | Шестерня переднего хода | 4.211-700 | 1 200,00 |
| 338 | Подшипник | 8106 ГОСТ 6874-54 | |
| 339 | Шайба регулировочная | 2.202-016 | |
| 340 | Подшипник | 2.109-000 | 425,00 |
| 341 | Сепаратор | 2.109-001 | |
| 342 | Втулка | 2.202-013 | |
| 343 | Шайба | 2.202-009 | |
| 344 | Муфта | 2.202-028 | 205,00 |
| 345 | Вал | 2.202-007 | 550,00 |
| 346 | Штифт | 2.000-306 | 13,00 |
| 347 | Шестерня заднего хода | 4.211-701 | 1 200,00 |
| 348 | Стакан подшипника | 2.212-000 | 725,00 |
| 349 | Кольцо уплотнительное | 2.212-003 | 39,00 |
| 350 | Кольцо уплотнительное | 2.212-004 | |
| 351 | Втулка | 2.212-001 | |
| 352 | Сальник | 2.218-000 | |
| 353 | Подшипник скольжения | 2.212-002 | 338,00 |
| 354 | Сальник | 4.216-700 | |
| 355 | Пружина сальника | 2.212-001 | |
| 356 | Сальник | 2.219-700 | |
| 357 | Пружина сальника | 2.218-001 | |
| 358 | Втулка | 4.200-003 | |
| 359 | Болт | 4-34-кд-ОСТ 131139-80 | |
| 360 | Шайба пружинная | 4окс.фос.-ОСТ 1.11532-74 | |
| 361 | Корпус водопомпы | 2.213-000 | 430,00 |
| 362 | Крыльчатка | 2.214-000 | 250,00 |
| 363 | Пластина | 2.202-006 | 148,00 |
| Система питания | |||
| 364 | Карбюратор | 3.150-000 | 2 360,00 |
| 365 | Винт | 5-20-кд-ОСТ 1.31514-80 | |
| 366 | Шайба пружинная | 5-кд.-ОСТ 1.11532-74 | |
| 367 | Шайба | 2.150-027 | |
| 368 | Крышка | 2.150-025 | |
| 369 | Втулка | 2.150-026 | |
| 370 | Поплавок | 2.154-000 | |
| 371 | Шток | 2.155-000 | |
| 372 | Корпус карбюратора | 3.151-000 | |
| 373 | Прокладка | 2.150-021 | 78,00 |
| 374 | Крышка поплавковой камеры | 2.157-000 | |
| 375 | Ось рычага | 2.152-004 | |
| 376 | Рычаг иглы | 2.152-003 | |
| 377 | Игла запорная | 2.152-001 | |
| 378 | Крышка поплавковой камеры | 2.158-000 | |
| 379 | Винт | 5-14-кд-ОСТ131514-80 | |
| 380 | Жиклер воздуха | 2.150-015 | 118,00 |
| 381 | Винт упорный | 2.150-017 | |
| 382 | Пружина | 2.150-018 | |
| 383 | Рычаг | 2.150-016 | |
| 384 | Ось воздушной заслонки | 2.150-014 | |
| 385 | Гайка | 8-КД-ОСТ 133026-80 | |
| 386 | Шайба | 8окс.фос.-ОСТ 1.11532-74 | |
| 387 | Винт | 3-7-кд-ОСТ 1.31560-80 | |
| 388 | Заслонка | 3.150-013 | |
| 389 | Прокладка | 4.100-014 | |
| 390 | Клапан | 2.156-000 | |
| 391 | Втулка | 2.150-022 | |
| 392 | Пружина | 2.150-023 | |
| 393 | Пробка | 4.150-024 | |
| 394 | Пружина | 2.150-019 | |
| 395 | Шайба упорная | 2.150-020 | |
| 396 | Пружина | 2.150-012 | |
| 397 | Игла качества | 2.150-011 | 54,00 |
| 398 | Прокладка | 2.150-010 | |
| 399 | Пробка | 4.150-009 | |
| 400 | Шайба пружинная | 6окс.фос.-ОСТ 1.11532-74 | |
| 401 | Гайка | 6-кд-ОСТ 1.33026-80 | |
| 402 | Прокладка | 2.150-008 | |
| 403 | Жиклер | 2.150-007 | |
| 404 | Корпус жиклера | 4.150-006 | |
| 405 | Жиклер | 3.150-004 | |
| 406 | Прокладка | 2.150-002 | |
| 407 | Распылитель | 3.150-001 | |
| 408 | Прокладка | 2.150-005 | |
| 409 | Корпус главного жиклера | 4.150-003 | |
| 410 | Прокладка | 3.100-014 | |
| 411 | Шайба пружинная | 6 окс.фос.-ОСТ 1.11532-74 | |
| 412 | Втулка | 2.150-026 | |
| 413 | Крышка | 2.150-025 | |
| 414 | Шайба | 2.150-027 | |
| 415 | Шайба пружинная | 5-кд-ОСТ 1.11532-74 | |
| 416 | Винт | 5-20-кд-ОСТ 1.31514-80 | |
| 417 | Бензонасос | 2.160-000 | 675,00 |
| 418 | Серьга упора | 2.162-000 | |
| 419 | Гайка | 2.160-003 | |
| 420 | Крышка фильтра | 2.160-002 | |
| 421 | Прокладка | 4.160-007 | |
| 422 | Сетка | 2.160-004 | |
| 423 | Клапан | 2.507-700 | |
| 424 | Корпус бензонасоса | 2.161-001 | |
| 425 | Прокладка | 2.120-001 | |
| 426 | Штуцер | 2.120-004 | |
| 427 | Зажим | 2.100-050 | |
| 428 | Шланг | 2.100-007 | |
| 429 | Шланг | 3.000-003 | |
| 430 | Прокладка | 2.100-022 | |
| 431 | Крышка бензонасоса | 2.160-001 | |
| 432 | Шайба пружинная | 5-кд-ОСТ 1.11532-74 | |
| 433 | Винт | 5-14-кд-ОСТ 1.31514-80 | |
| 434 | Винт | 4-12-кд-ОСТ 1.31542-80 | |
| 435 | Мембрана | 2.120-003 | 147,00 |
| 436 | Бак со шлангом | 4.500-000 | |
| 437 | Заборник | 2.508-000 | |
| 438 | Бак | 4.501-000 | |
| 439 | Крышка | 4.502-000 | 130,00 |
| 440 | Прокладка | 4.502-004 | |
| 441 | Шплинт | 1,6Х10-001 ГОСТ 397-79 | |
| 442 | Шайба | 2.502-003 | |
| 443 | Пружина | 2.502-002 | |
| 444 | Крышка | 4.503-000 | |
| 445 | Прокладка | 2.502-005 | |
| 446 | Винт | 2.502-001 | |
| 447 | Шланг | 2.504-000 | 230,00 |
| 448 | Кольцо обжимное | 2.504-003 | |
| 449 | Ниппель | 2.504-001 | 66,00 |
| 450 | Кольцо обжимное | 2.504-002 | |
| 451 | Шланг | 2.100-007-01 | |
| 452 | Ниппель | 2.506-000 | |
| 453 | Шланг | 2.100-007-03 | |
| 454 | Шланг | 2.100-007-02 | |
| 455 | Муфта соединительная | 2.505-000 | 275,00 |
| Система зажигания | |||
| 456 | Винт | ||
| 457 | Диск «Вихрь 30Р;30РЭ» | 2.100-037 | 153,00 |
| 458 | Гайка | 2.100-036 | 90,00 |
| 459 | Кольйо стопорное | 2.100-035 | |
| 460 | Маховик «Вихрь 30Р» | 4.119-700/1 | 7 000,00 |
| 461 | Кнопка «стоп» «Вихрь 30Р» | 4.127-000 | 197,00 |
| 462 | Кнопка «стоп» «Вихрь 30РЭ;30;30Э» | 3.127-700 | |
| 463 | Свеча зажигания СИ-12РТ | СИ12РТ ту1-569-0110-075 | 360,00 |
| 464 | Провод высоковольтный»Вихрь 30Р»ниж. | 4.135-700 | 106,00 |
| 465 | Провод 1=600мм»Вихрь 30Р» | ПВВ ТУ КП-28-59 | |
| 466 | Трубка хлорвиниловая 1=520мм»Вихрь 30Р» | 2.135-004 | |
| 467 | Провод высоковольтный»Вихрь 30Р» | 4.135-701 | 50,00 |
| 468 | Провод 1=480мм»Вихрь 30Р» | ПВВ ТУ КП-28-59 | |
| 469 | Трубка хлорвиниловая 1=400мм»Вихрь 30Р» | 2.135-004 | |
| 470 | Колпачок | А-14 | |
| 471 | Манжета | 4.100-021 | |
| 472 | Винт «Вихрь 30Р» | 6-16-КД-ОСТ 1.31514-80 | |
| 473 | Шайба пружинная | 6окс.фос.ОСТ 1.11532-74 | |
| 474 | Шайба «Вихрь 30Р» | 2.000-806 | |
| 475 | Хомут зажимной «Вихрь 30Р» | 2.147-700 | |
| 476 | Блок | ВБГ-3А ТУ84-609-75 | |
| 477 | Трубка | 2.100-021 | |
| 478 | Гайка | 6-кд-ОСТ 1.33026-80 | |
| 479 | Шайба пружинная | 6окс.фос.ОСТ 1.11532-74 | |
| 480 | Кронштейн с катушками «Вихрь 30» | 3.174-700 | |
| 481 | Кронштейн с агрегатами «Вихрь 30Р» | 4.174-700 | |
| 482 | Винт | 4-12-кд-ОСТ 1.31528-80 | |
| 483 | Шайба | 2.000-813 | |
| 484 | Шайба пружинная | 4окс.фос.ОСТ 1.11532-74 | |
| 485 | Гайка | 4-кд-ОСТ 1.31026-80 | |
| 486 | Болт «Вихрь 30Р;30» | 6-24-кд-ОСТ 1.31103-80 | |
| 487 | Кронштейн «Вихрь 30Р» | 4.174-003 | |
| 488 | Кронштейн «Вихрь 30» | 3.174-001 | |
| 489 | Трансформатор «Вихрь 30Р;30″с наконеч. | 4.174-701 | |
| 490 | Трансформатор»Вихрь 30Р;30″ | ТЛМ исполнение №1 ТУ 1201-0589 | 575,00 |
| 491 | Магдино МБ-1″Вихрь 30Р;30″ | 4.175-000 | 3 850,00 |
| 492 | Конденсатор «Вихрь 30Р;30» | 8Г5.612-001 | 282,00 |
| 493 | Скоба «Вихрь 30Р;30» | 8Г8.667.074 | |
| 494 | Шайба пружинная «Вихрь 30Р;30» | 465Г-02-9ГОСТ6402-70 | |
| 495 | Винт «Вихрь 30Р;30» | 4-10-кд-ОСТ1 31514-80 | |
| 496 | Шайба пружинная «Вихрь 30Р;30» | 3436А-2-кд | |
| 497 | Шайба «Вихрь 30Р;30» | 3402А-02-4-6-кд | |
| 498 | Коромысло «Вихрь 30Р;30» | 8Г6.364-007 | 68,00 |
| 499 | Винт «Вихрь 30Р;30» | 3-12-кд-ОСТ1 31514-80 | |
| 500 | Шайба «Вихрь 30Р;30» | 3402А-0,8-3-8-кд | |
| 501 | Шайба изоляционная»Вихрь 30Р;30″ | 1903А-1-5,5-10 | |
| 502 | Основание «Вихрь 30Р;30» | 8Г6.120.036 | 225,00 |
| 503 | Втулка «Вихрь 30Р;30» | 8Г7.860.047 | |
| 504 | Гайка «Вихрь 30Р;30» | 3320А-3-кд | |
| 505 | Экс | 8Г8.360.013 | |
| 506 | Винт «Вихрь 30Р;30» | 5-12-кд-ОСТ1 31514-80 | |
| 507 | Шайба «Вихрь 30Р;30» | 3402А-1-4-8-кд | |
| 508 | Рычаг | 4.175-001 | |
| 509 | Шайба контровочная | 4.175-002 | |
| 510 | Болт | 5-12-кд-ОСТ1 31514-80 | |
| 511 | Основание магдино МВ-1″Вихрь 30Р;30″ | МВ-1ТУ 1-01-0592-79 | |
| 512 | Винт «Вихрь 30Р;30» | 3046А-4-20-кд | |
| 513 | Смазочное устройство»Вихрь 30Р;30″ | 8Г6.455.004 | |
| 514 | Пружина | 2.100-012 | 38,00 |
| 515 | Шплинт | 2,5Х25-001ГОСТ 397-79 | 14,00 |
| 516 | Винт | 5-16-кд-ОСТ1 31542-80 | |
| 517 | Сегмент | 2.100-011 | 126,00 |
| 518 | Винт | 6-10-кд-ОСТ1 31543-80 | |
| 519 | Диск «Вихрь 30Р;30РЭ» | 2.100-087 | |
| 520 | Гайка | 2.100-036 | |
| 521 | Кольцо стопорное | 2.100-035 | |
| 522 | Маховик «Вихрь 30РЭ» | 4.121-000 | |
| 523 | Провод высоковольтный «Вихрь 30Р;30Э» | 3.135-702 | |
| 524 | Провод 1=340мм»Вихрь 30Р;30Э» | ПВВ ТУ КП-28-59 | |
| 525 | Трубка хлорвиниловая 1=260мм»Вихрь 30РЭ;30;30Э» | 3.135-005 | |
| 526 | Колпачок | А-14 | |
| 527 | Манжета | 4.100-021 | |
| 528 | Свеча | СИ12РТ ту1-569-0110-075 | 360,00 |
| 529 | Кнопка»стоп» «Вихрь 30Р;30Э» | 4.127-000 | 320,00 |
| 530 | Кронштейн с блоком ВБГ»Вихрь 30Р;30Э» | 3.005-000 | |
| 531 | Винт | 4-12-кд-ОСТ1 31528-80 | |
| 532 | Шайба пружинная | 4окс.фос.ОСТ1 11532-74 | |
| 533 | Гайка | 4-КД-ОСТ1 33017-80 | |
| 534 | Кронштейн»Вихрь 30РЭ;30Э» | 3.005-001 | |
| 535 | Шайба | 2.000-813 | |
| 536 | Блок | ВБГ-3АТУ84-609-75 | |
| 537 | Гайка | 6-кд-ОСТ 1 33026-80 | |
| 538 | Шайба | 6окс.фос.ОСТ 1.11532-74 | |
| 539 | Трубка | 2.000-021 | |
| 540 | Кронштейн»Вихрь 30РЭ;30Э»с трансф-ми | 4.003-000 | |
| 541 | Кронштейн «Вихрь 30РЭ;30Э» | 4.003-001 | |
| 542 | Трансформатор «Вихрь 30Р;30Э». | ЦШ5.720.001ТУ84.809-79 | |
| 543 | Магдино МБ-2 «Вихрь 30Р;30Э» | 4.176-000 | 3 850,00 |
| 544 | Рычаг | 4.175-001 | |
| 545 | Шайба контровочная | 4.175-002 | |
| 546 | Болт | 5-12-кд-ОСТ1 31119-80 | |
| 547 | Блок трансформаторов МБ-22 «Вихрь 30Р;30Э» | МВ-2ТУ84-809-79 | 1 400,00 |
| 548 | Шплинт | 2,5Х25-001ГОСТ 397-79 | |
| 549 | Пружина | 2.100-012 | |
| 550 | Винт | 5-16-кд-ОСТ1 31542-80 | |
| 551 | Сегмент | 2.100-011 | |
| Система запуска | |||
| 552 | Стартер «Вихрь 25Р»; «Вихрь 25Э» | 4.401-000 | 3 200,00 |
| 553 | Стартер «Вихрь 30Р»; «Вихрь 25Э» | 3.402-000 | 3 200,00 |
| 554 | Корпус стартера | 4.401-701 | |
| 555 | Корпус стартера»Вихрь 30Р;30РЭ» | 3.402-010 | 1700,00 |
| 556 | Гайка «Вихрь 30Р;30РЭ» | 2.000-710 | |
| 557 | Шайба контровочная»Вихрь 30Р;30РЭ» | 4.401-002 | |
| 558 | Болт «Вихрь 30Р;30РЭ» | 8-40-кд-ОСТ1 31119-80 | |
| 559 | Шайба «Вихрь 30Р;30РЭ» | 2.000-802 | |
| 560 | Шайба регулировочная»Вихрь 30Р;30РЭ» | 2.100-029 | |
| 561 | Шайба «Вихрь 30Р;30РЭ» | 8окс.фос.ОСТ1.11532-74 | |
| 562 | Гайка «Вихрь 30Р;30РЭ» | 8-кд-ОСТ1 33026-80 | |
| 563 | Пружина «Вихрь 30Р;30РЭ» | 4.405-001 | 200,00 |
| 564 | Ограничитель «Вихрь 30Р;30РЭ» | 4.408-700 | 185,00 |
| 565 | Шайба «Вихрь 30Р;30РЭ» | 2.000-813 | |
| 566 | Шплинт «Вихрь 30Р;30РЭ» | 3,2Х45-001 ГОСТ 397-79 | |
| 567 | Ручка стартера «Вихрь 30Р;30РЭ» | 4.402-004 | |
| 568 | Шайба «Вихрь 30Р;30РЭ» | 2.000-801 | |
| 569 | Шнур «Вихрь 30Р;30РЭ» | 2.401-002 | |
| 570 | Пластина «Вихрь 30Р;30РЭ» | 4.402-002 | 68,00 |
| 571 | Скоба «Вихрь 30Р;30РЭ» | 2.401-005 | |
| 572 | Болт «Вихрь 30Р;30РЭ» | 4.401-001 | |
| 573 | Собачка «Вихрь 30Р;30РЭ» | 2.401-003 | 66,00 |
| 574 | Шайба пружинная «Вихрь 30Р;30РЭ» | 2.401-004 | |
| 575 | Блок «Вихрь 30Р;30РЭ» | 2.403-000 | 563,00 |
| 576 | Пульт дистан-го упр-ия»Вихрь 30;30Э» | 3.530-700 | 1 125,00 |
| 577 | Кнопка | 5К ТУ16-526.071-68 | |
| 578 | Кронштейн с блоком»Вихрь 30РЭ;30;30Э» | 3.005-700 | |
| 579 | Винт | 4-12-кд-ОСТ1 31528-80 | |
| 580 | Шайба | 2.000-813 | |
| 581 | Блок | ВБГ-3А ТУ84-609-75 | |
| 582 | Кронштейн «Вихрь 30РЭ;30;30Э» | 3.005-001 | |
| 583 | Шайба | 4окс.фос.ОСТ1 11532-74 | |
| 584 | Гайка | 4-КД-ОСТ1 33017-80 | |
| 585 | Маховик «Вихрь 30» | 3.119-701 | 7 000,00 |
| 586 | Маховик «Вихрь 30Э» | 4.121-000-01 | 7 000,00 |
| 587 | Диск «Вихрь 30;30Э» | 3.100-037 | |
| 588 | Электростартер с крон-ом»Вихрь 30;30Э» | 3.170-701 | 14 990,00 |
| 589 | Гайка «Вихрь 30;30Э» | 10-кд-ОСТ1 33026-80 | |
| 590 | Шайба пружинная «Вихрь 30;30Э» | 10кд.ОСТ1.11532-74 | |
| 591 | Кронштейн «Вихрь 30;30Э» | 3.170-006 | |
| 592 | Электростартер «Вихрь 30;30Э» | СТ-369 | 14990,00 |
| 593 | шайба «Вихрь 30;30Э» | 10-011 ГОСТ 10450-78 | |
| 594 | Болт «Вихрь 30;30Э» | 10-38-кд-ОСТ1 31120-80 | |
| 595 | Провод с након-ми «Вихрь 30;30Э» | 3.169-700 | |
| Бортинструмент | |||
| 596 | Комплект ЗИП «Вихрь 30» | 3.000-700ЗИ | |
| 597 | Комплект ЗИП «Вихрь 30Р» | 3.000-700РЗИ | |
| 598 | Комплект ЗИП «Вихрь 30РЭ;30Э» | 3.000-700-01ЗИ | |
| 599 | Съемник маховика | 2.803-000 | 520,00 |
| 600 | Отвертка для кнопки «старт» | 2.127-002 | |
| 601 | Ключ торцевой S=7 | 2.802-006 | |
| 602 | Ключ гаечный S=14Х17 | 2.802-004 | |
| 603 | Ключ гаечный S =21Х27 | 4.802-004 | |
| 604 | Ключ гаечный S =10Х12 | 2.802-003 | |
| 605 | Выколотка | 2.802-008 | |
| 606 | Сумка бортовая | 4.802-000 | |
| 607 | Ключ гаечный S =7Х8 | 2.802-013 | |
| 608 | Ключ торцевой | 4.802-007 | |
| 609 | Канат аварийный | 2.813-000 | |
| 610 | Отвертка | 7810-1306хим.окс.прм.ГОСТ 17199-71 | |
| 611 | Отвертка | 7810-1318хим.окс.прм.ГОСТ 17199-71 | |
| 612 | Щуп | 8Г8.327.005 | |
| Одиночный комплект, прикладываемый к мотору | |||
| 613 | Кольцо поршневое | 3.110-002 | 166,00 |
| 614 | Крыльчатка | 2.214-000 | 350,00 |
| 615 | Штифт | 2.000-306 | 14,00 |
| 616 | Шплинт | 5Х50-002 ГОСТ 397-79 | 14,00 |
| 617 | Шнур | 2.401-002 | |
| 618 | Собачка «Вихрь 30Р;30РЭ» | 2.401-003 | 66,00 |
| 619 | Электропровод l=0,59 м | ПВВ ГОСТ 14867-69 | |
| 620 | Прокладка | 3.100-045/2 | |
| 621 | Ролик игольчатый | 3Х11,5-Ш ГОСТ 6870-72 | |
| 622 | Кольцо уплотнительное | 2.000-201 | |
| 623 | Кольцо уплотнительное | 2.205-003 | |
| 624 | Прокладка | 2.100-044 | |
| 625 | Прокладка | 3.100-020/2 | |
| 626 | Свеча | СИ12РТ ту1-569-0110-075 | 360,00 |
| 627 | Скоба «Вихрь 30Р;30РЭ» | 2.401-005 | 90,00 |
| 628 | Коромысло «Вихрь 30Р;30» | 8Г6.364-007 | |
| 629 | Мембрана | 2.120-003 | 130,00 |
| 630 | Прокладка | 3.143-000/2 | |
| 631 | Комплект для установки электростартера СТ 369 (включает электростартер СТ 369) | 170000000 | 14990,00 |
| 632 | Комплект рулевого и дистанционного управления | 170000001 | 14900,00 |
« Вернуться
