Все про розетки с таймером, устройство, настройка, популярные модели, какую выбрать

Что такое розетка с таймером

С появлением умных домов все больше людей задумывается об автоматизации жилища и повышении уровня комфорта. И если на полноценную систему пока нет денег, можно начать с малого и купить розетку с таймером.

Особенность девайса — способность подавать и снимать напряжение с приборов в автоматическом режиме. По принципу работы частично похожи с умными розетками, но все же имеют существенные отличия.

После покупки и установки можно задать время включения/отключения и доверить работу автоматике.

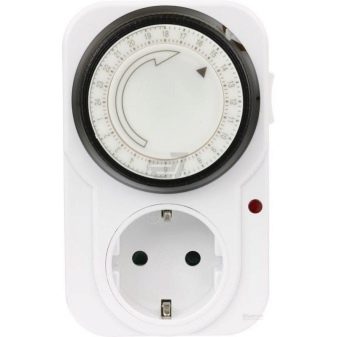

Внешне розетка с таймером представляет собой обычный разъем для вилки и дополнительный механизм, который монтируется внутри корпуса и обеспечивает выдержку времени.

В зависимости от типа модели на поверхности может быть механический рычаг или кнопки с электронным дисплеем.

Преимущества использования

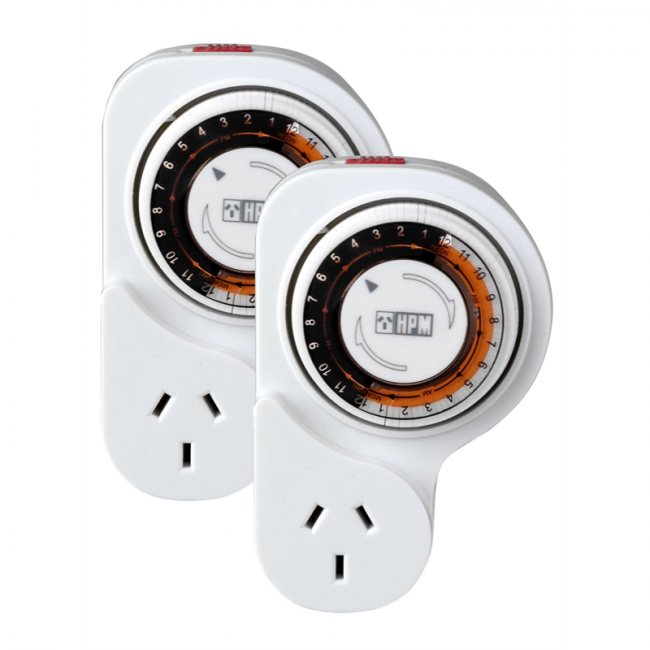

Суточная розетка-таймер HPM с механическим управлением

Многие пользователи удивляются тому, сколько времени позволяет экономить электронный таймер. А ведь, по сути, все зависит исключительно от частоты ее использования и качества операций, выполняемых с ее помощью.

В итоге все сводится к сэкономленным не минутам, а нервным клеткам, которые защищены от переживаний, поскольку всегда можно быть уверенным, что таймер сработает вовремя и отключит устройство. Поэтому отключенный с его помощью электроприбор, будь то телевизор или утюг, в то время как вы уже в пути на работу, не заставит вас возвращаться на полпути домой и проверять, вытянут ли шнур из розетки.

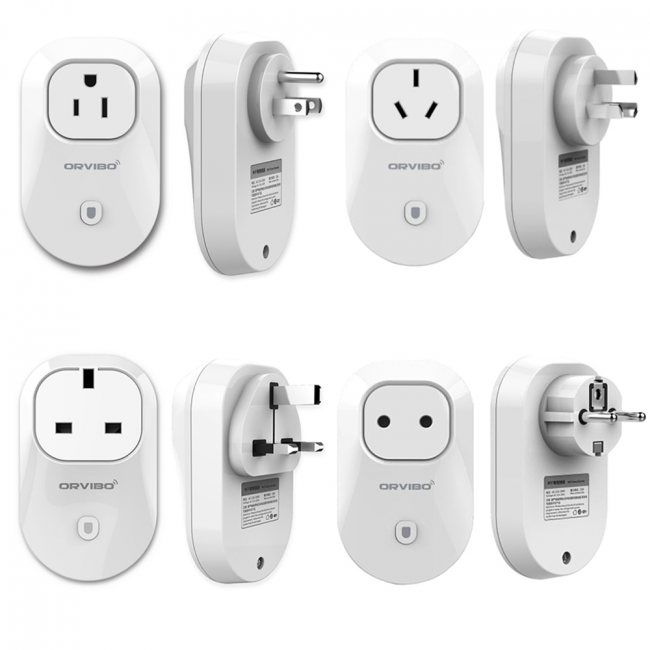

Электронные розетки-таймеры ORVIBO S20 Smart Socket

Что касается прочих радостей, которые принесет вам подобное устройство, к ним можно отнести компактные размеры. Они позволят забыть о перепланировке комнат ради установки системы «умный дом», а функционала при этом будет вполне достаточно для обеспечения базовых бытовых нужд.

С другой стороны, компактные размеры обеспечивают достаточную мобильность, которая позволит перемещать розетку с таймером не только из комнаты в комнату, но и из одного дома в другой, к примеру, когда потребуется съездить на дачу, где использование электричества и вовсе становится особенно важным.

Розетка-таймер позволит автоматически управлять домашним нагревателем, создать в квартире теплый микроклимат и при этом экономит электроэнергию

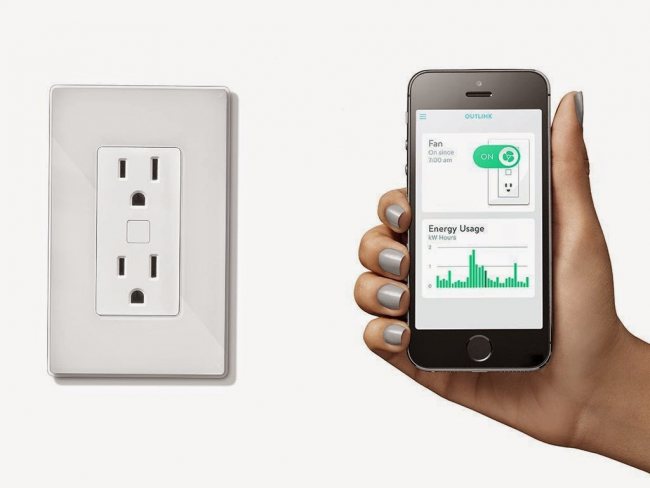

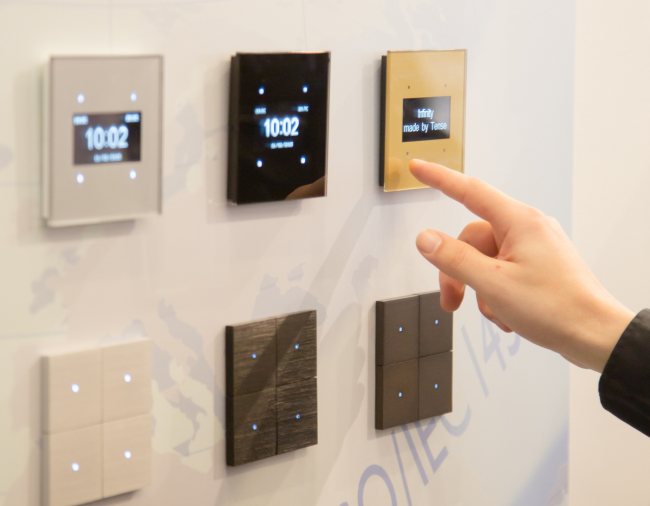

Розетки-таймеры с функцией управления Smart становятся очень популярными

Еще одно достоинство – длительный срок службы. Количество циклов запуска практически неограниченно, и при аккуратном использовании этот бытовой прибор будет служить долгие годы.

Программируемый таймер

Настройка розетки-таймера Inted ТМ150 | Exmart

Где можно использовать

Основная сфера применения розеток с таймеров — автоматическое управление оборудованием в доме или квартире. С их помощью можно запитать бытовую технику, отопительную систему, поливные насосы, системы нагрева и освещения.

Перед подключением пользователь сам выполняет настройку и устанавливает интервалы срабатывания.

Для лучшего понимания приведем несколько примеров применения:

1. Включение и выключение освещения внутри дома и на придомовой территории. После выбора режима розетка будет сама подавать или снимать напряжение с осветительных устройств. Владельцу не нужно тратить время на выполнение этих действий. Функцию периодического включения и отключения можно использовать для предупреждения проникновения злоумышленников. Периодическое включение света даст сигнал ворам о наличии хозяев дома.
2. Обогрев в помещении. Еще один способ применения розетки с таймером — подключение к ней нагревательного оборудования. Электроприборы будут включаться и отключаться в заданное время.
3. Управление с/х техникой. Дивайсы помогают оптимизировать сельское хозяйство. С их помощью можно настроить полив, организовать включение освещение и обогрева, решить вопрос с кормлением и выполнением иных задач.
4. Включение водонагревателя. Как вариант, можно включить бойлер через розетку с таймером и обеспечить своевременный нагрев воды. Таким образом можно избежать ситуации, когда вы забыли включить оборудование и остались без возможности покупаться.

Сфера применения изделий очень обширна, а дополнительный плюс — возможность сэкономить до 30-40% на электричестве.

Розетка с таймером (суточная) ТМ32

Умный дом часть 2 "Электронный таймер"

Розетка с электронным таймером РТЦ-3. \ настройка и подключение

Преимущества и особенности использования

Применение розетки с таймером (РТ) позволяет выиграть в следующем:

1. удобство. Пользователь не привязан к дому из-за необходимости включить какое-либо устройство;
2. экономия времени. Подключив через РТ чайник или водонагреватель, пользователь получит горячую воду к моменту пробуждения или возвращения с работы;
3. энергосбережение. Если потребление электричества оплачивается по дифференцированному тарифу, стоит настроить работу мощных приборов так, чтобы они включались в начале льготного периода и отключались по его завершении. Также РТ пригодится гражданам, которые допоздна смотрят телепередачи и часто при этом засыпают. Телевизор отключится в назначенное время, что продлит срок его службы и сэкономит электроэнергию;
4. имитация присутствия хозяев. В течение назначенного пользователем периода, например, с 19-00 до 24-00, РТ произвольно включает прибор на 2-30 мин. У наблюдающих за окнами воров-домушников сложится впечатление, что дома кто-то есть;
5. безопасность. Нередко пользователь, отвлекшись на общение в интернете, забывает своевременно выключить прибор, например, электроплиту. Это приводит к порче блюда, прогоранию кастрюли, а возможно и пожару. При использовании РТ такие неприятности исключены;
6. низкая стоимость. РТ стоит намного дешевле связки «умная» розетка – микропроцессорный контроллер, применяемой в системах «умный дом».

Вместе с тем нужно понимать, что розетки с таймером по функциональности не идут ни в какое сравнение с «умными». Они неспособны самостоятельно принимать решения на основе анализа параметров окружающей среды посредством сенсоров и не предполагают удаленного управления через смартфон или Wi-Fi.

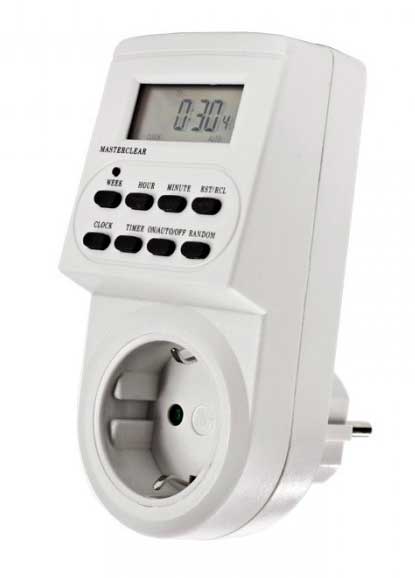

Таймер электронный с программированием на неделю

Какие бывают

При покупке розеток с таймером важно учесть виды девайсов. По типу управления они бывают механическими и электронными. Рассмотрим каждый из типов отдельно.

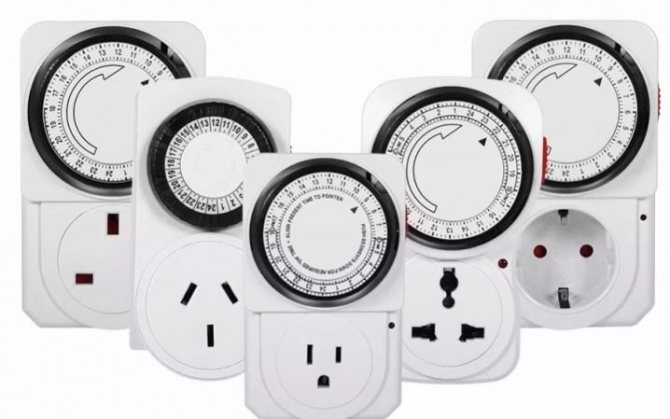

Механические

В таких розетках установлен механически таймер, обеспечивающий задержку времени с помощью обычного часового механизма. Пользователь устанавливает определенное время, по истечении которого устройство включает или отключает оборудование.

Применение механики ограничивает возможности такой розетки. Как правило, время регулируется в течение суток и не более.

Механические розетки с таймером делятся на два типа по способу управления:

1. Регулировка с помощью поворотного диска, напоминающего регулятор на стиральной машине. При выборе такой модели можно выставить точное время с учетом имеющихся интервалов.
2. Установка времени кнопками. В таком случае время задается путем нажатия кнопок, каждая из которых устанавливает определенный период. Как правило, это, 5, 10, 15 минут и другие уставки. С помощью комбинирования нажатий выбирается подходящий временной интервал. В некоторых моделях можно настроить до 96 режимов.

В зависимости от конструкции, розетки с таймером могут быть настроены только на отключение (более простые модели) или выполнение двух функций (включение и выключение).

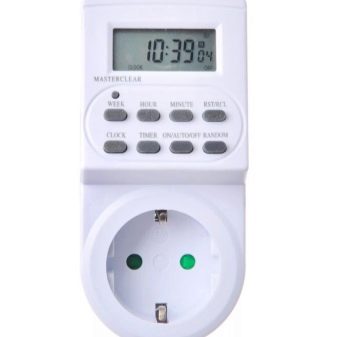

Электронные

Девайс с электронным таймером дает больше возможностей пользователям за счет более точной настройки и возможности выбора одного из 140 режимов работы (в зависимости от модификации).

Некоторые модели позволяют программировать включение и отключение питания на неделю вперед. Кроме того, время подачи напряжения или снятия питания может быть любым.

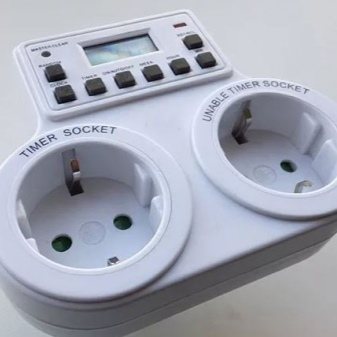

В других моделях доступна работа сразу с несколькими приборами, предусмотрена возможность контроля каждого из них по отдельности.

По времени работы розетки с таймером делятся на два типа:

1. Суточные. Такие устройства позволяют задавать режим в пределах одних суток. Неудобство в том, что заданный цикл будет работать каждый день недели. К примеру, если программа на субботу отличается от остальных дней недели, розетку придется настраивать снова.
2. Недельные. В отличие от суточных розеток, такие изделия позволяют программировать каждый день недели отдельно. Доступна настройка нескольких дней по группам. К примеру, можно сделать настройки для ПН, СР и ПТ, а также ВТ, ЧТ и СБ. Иными словами, возможности такой розетки не имеют ограничений.

По конструктивным особенностям розетки с механическим и электронным таймером бывают двух видов:

1. Полноценный девайс. Изделие монтируется в коробку, установленную внутри стены и предназначенную для розетки. Представляет собой самостоятельное устройство.

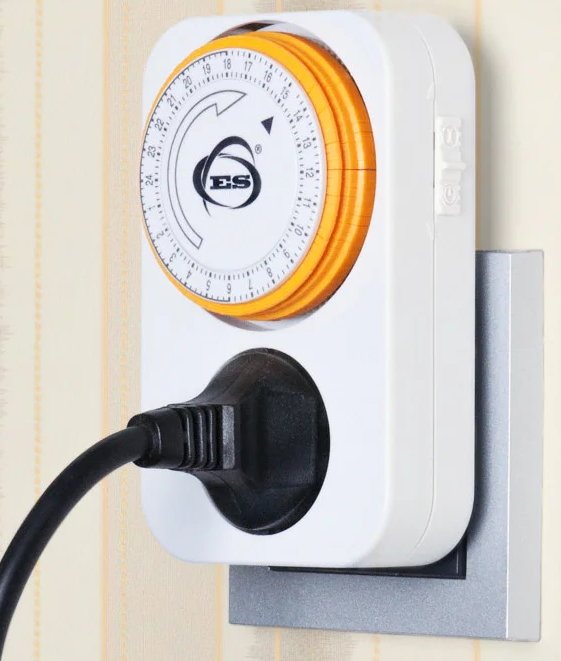

2. Переходник. Особенность такого изделия — установка в уже существующую розетку. Здесь не предусмотрено отдельного монтажа.

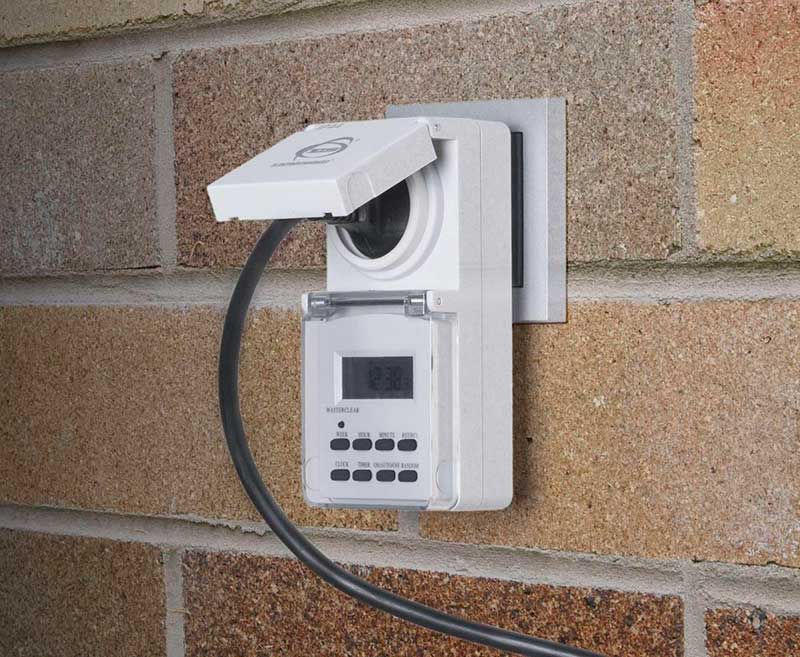

Все модели условно делятся на две категории — для уличной или внутренней установки. Особенность первых состоит в дополнительной защите от влаги и других негативных воздействий.

Как самостоятельно изготовить таймер: схемы и рекомендации

Электрические устройства для контроля подачи тока имеют разную конструкцию. Релейные считаются самыми надежными. Также встречаются симисторные и тиристорные. Подключающий элемент на общей схеме может располагаться в нескольких местах:

• спереди;
• сбоку;
• сзади;
• присоединяться с помощью отдельного разъема.

Для настройки времени может использоваться потенциометр, переключатель, кнопки.

Способы создания реле времени в розетке 220В своими руками

Если предполагается эксплуатация устройства при нагрузке 220В, нужно брать диодные варианты, которые укомплектованы магнитным пускателем. Контроллер собирается из таких элементов:

• тирристор;
• диоды (4 шт.), под 1А и 400В на выходе;
• сопротивление (3 шт.);
• пусковая кнопка;
• конденсатор с емкостью 0,47 мФ.

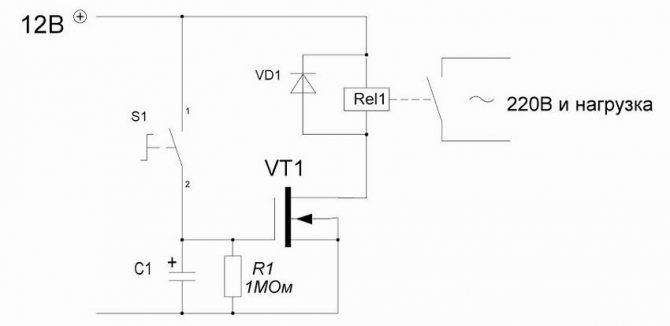

Схема реле на одном транзисторе

Принцип действия такой схемы довольно простой. После нажатия пусковой кнопки происходит замыкание сети и начинается зарядка конденсатора. В этот момент тирристор находится в открытом состоянии. Когда зарядка конденсатора завершается, он закрывается. В результате этого прекращается подача электричества и прибор отключается.

Чтобы скорректировать работу, можно подобрать соответствующую мощность конденсатора и резистор сопротивления (R3).

Можно использовать и такой вариант:

1. Один из контактов диодного моста вместе с выключателем кинуть на 220В.
2. Второй контакт диодного моста соединяется с выключателем.
3. Тиристор ВТ 151 подключают к резисторам сопротивления (1500 и 200 Ом), а также к диоду.
4. Оставшиеся контакты диода и резистора 200 Ом подключают к конденсатору. Параллельно с ним включается сопротивление на 4300 Ом.

Реле на микросхеме

Создание своими руками реле времени на таймере 555NE

Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:

• клеммники винтового типа;
• диод;
• плата размером 65х35;
• резистор;
• паяльник для точечных соединений;
• программный файл Sprint Layout;
• биполярный транзистор типа n-p-n.

В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.

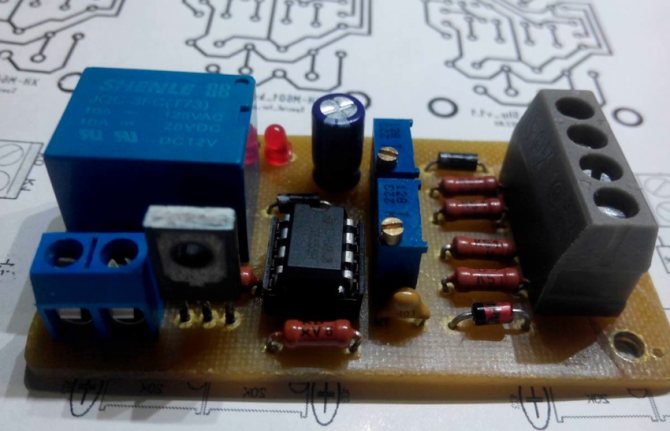

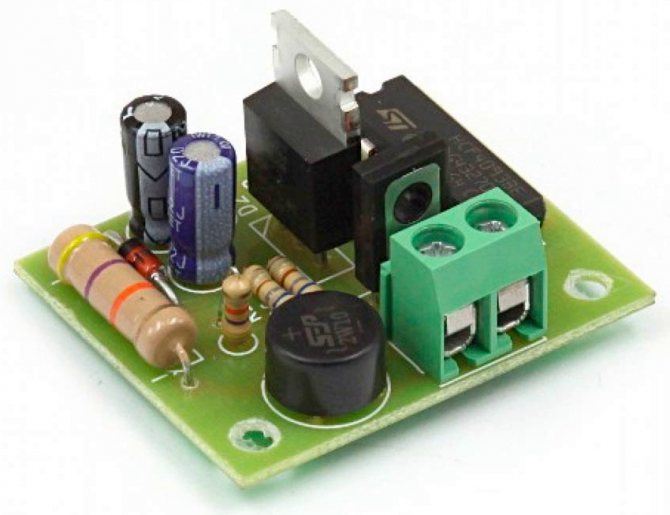

Таймер, изготовленный своими руками

Как работает эта система:

1. Нажатием кнопки выполняется запуск.
2. Схема замыкается и на прибор дается напряжение.
3. Загорается лампочка и запускается процесс отсчета времени.
4. Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.

Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.

Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.

Таймер розеточный электронный Smartbuy SBE STE1: обзор и настройка

Устройство и принцип работы

Перед установкой и настройкой важно изучить устройство и принцип его работы. Здесь многое зависит от выбранной модели.

Механические

Механические розетки с таймером представляют собой конструкцию с двумя отверстиями для вилки и регулятором времени (кнопочный или в виде диска). Напряжение подается за счет замыкания или размыкания контактной группы. В более старых моделях применяются механизм, который по принципу действия очень похож на часы.

В новых устройствах устанавливаются импульсные электрические моторчики. Они отличаются более тихой работой и зависимостью от питания. По желанию в механических розетках можно устанавливать два режим работы — постоянно или с таймером.

Функциональные особенности

Все розетки с таймером отличаются по внешнему виду, конструкции и функциональным особенностям. Остановимся на последнем факторе более подробно.

Вид механизма (электрический или механический)

Как отмечалось, такие модели отличаются по конструктивным особенностям, принципу действия и возможностям. При выборе нужно ориентироваться на цели применения.

К примеру, для включения бойлера или полива по времени подойдет механическая розетка, а для организации сложной системы лучше взять электронную версию девайса.

Точность таймера

Вопрос точности больше касается механических моделей, ведь у электронных розеток погрешность минимальна. Снова-таки, при покупке нужно ориентироваться на цели.

Если речь идет о выполнении простых действий, к примеру, включении/отключении обогрева или освещения, большой точности здесь не нужно.

Иное дело, если розетка с таймером взаимодействует с другими системами и нуждается в точечной настройке. С этой позиции более привлекательно немецкое оборудование, но и российские компании выпускают неплохую технику.

Время таймера

Современные розетки позволяют задавать время в широком диапазоне. Максимальный период может составлять 24 часа (суточные) и более. Некоторые устройства работают даже в месячном диапазоне. Такой вариант встречается редко и чаще всего идет в комплексе с умным домом.

Число программируемых линий

В обычных бюджетных девайсах предусмотрена одна линия с возможностью подключения лишь одного оборудования. Модели с более сложной структурой, позволяющие задавать более сложные настройки, стоят дороже.

Настройка

Монтаж розетки с таймером, как правило, не вызывает трудностей. Поэтому сразу перейдем к процессу настройки.

Для механической модели:

1. Изучите инструкцию и возможности устройства в плане временного диапазона.
2. Установите на розетке отметку на текущее время. Вращайте регулятор осторожно, чтобы случайно не повредить его.
3. Выставьте время, когда розетка должна сработать (подать или снять напряжение).
4. Подключите оборудование к вилке.

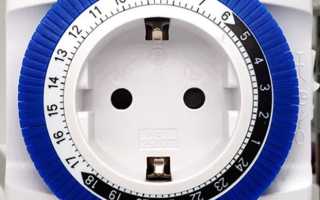

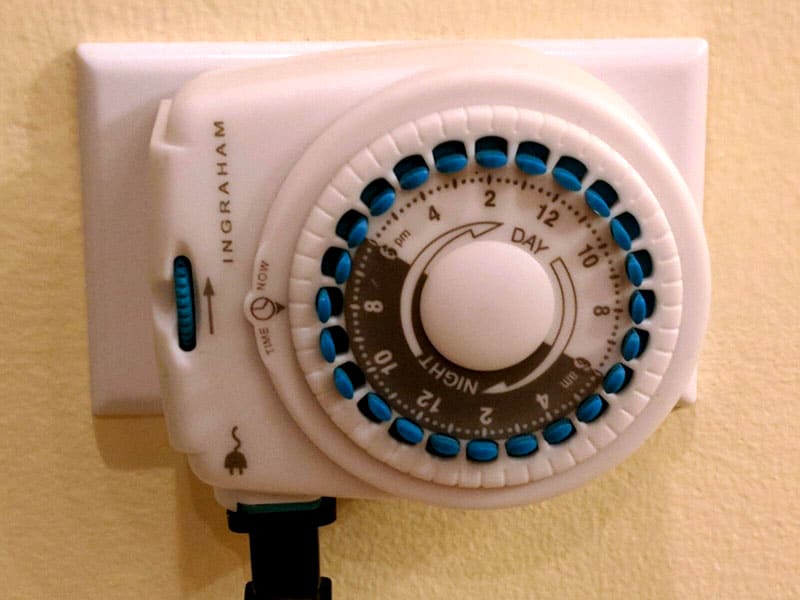

Как настроить суточный механический таймер

Поскольку механические устройства относятся к самым простым, то с их настройкой не должно возникать проблем. На каждом таймере имеется крутящийся циферблат для выставления текущего времени. Далее, путём его проворачивания по часовой стрелке, требуется выставить промежутки времени, через которые будет осуществляться подача энергии на выбранный прибор.

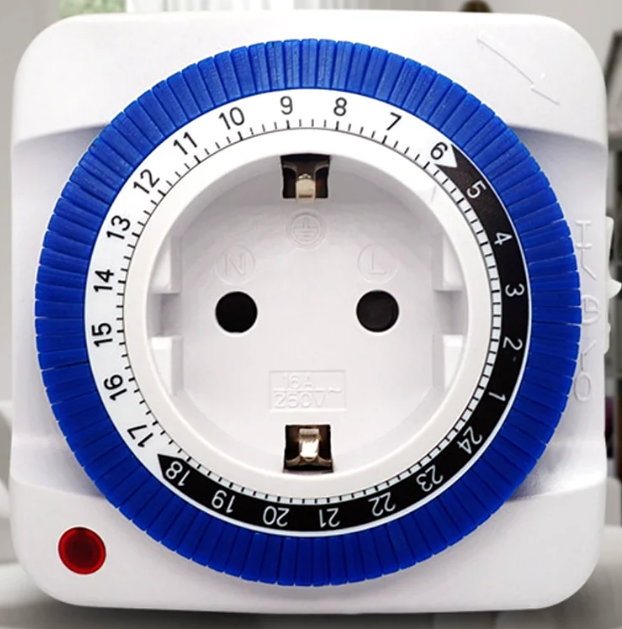

ФОТО: i.ebayimg.com Настройка механического устройства заключается в выставлении временных промежутков путём поворота циферблата

Практически во всех моделях каждый час разбивается на равные отрезки по 15 минут. После выставления нужной периодичности, таймер просто включается в розетку, после чего в него подключается прибор.

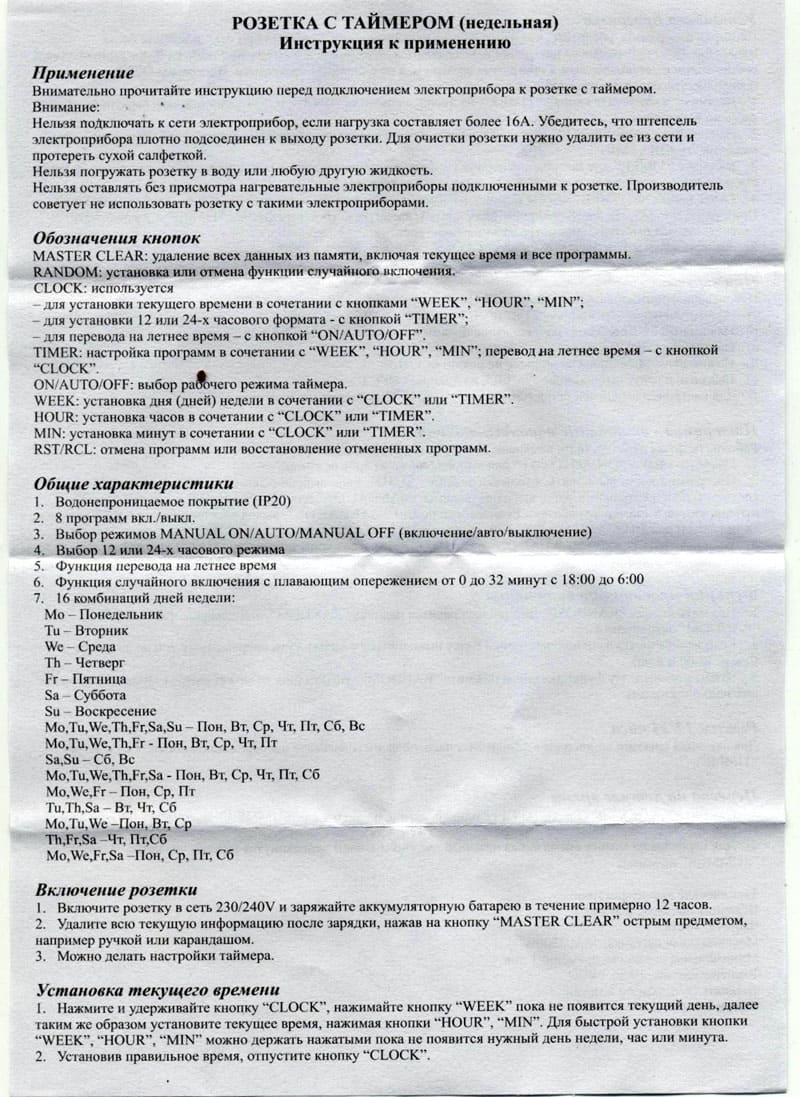

ФОТО: stroy-podskazka.ru Инструкция содержит подсказки по настройке таймера

Популярные модели и отзывы о них

Современный рынок предлагает большой выбор розеток с таймером, имеющих электронные или механические таймеры. Ниже рассмотрим ТОП-10 лучших моделей.

Feron TМ22

Модель Feron TМ22 — китайская розетка с электронным таймером, небольшим экраном и кнопочным управлением. Девайс предназначен для работы под напряжением 230-240 В и максимальной нагрузкой 16 А.

Характеристики:

• точность — в пределах одной минуты;
• количество программ — 10;
• резервная батарея — есть;
• выбор режимов;
• опция перевода на летнее время;
• 16 комбинаций дней недели;
• гарантия — один год.

Принцип работы недельной розетки

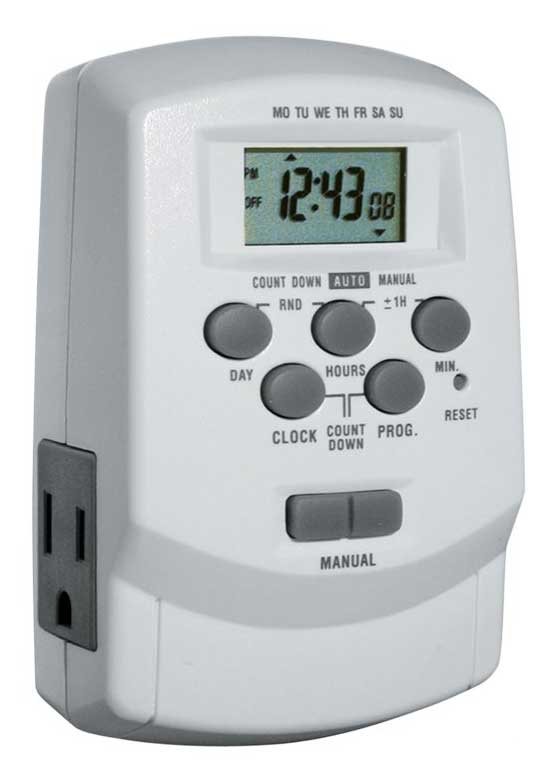

Электронная недельная розетка-таймер Woods 50009WD

Важно, что существуют электронные недельные таймер-розетки. То есть подобное устройство можно программировать на неделю (или более) работы в заданном режиме

К примеру, устройство можно заставить работать:

• только в конкретный день недели;
• с заданным перерывом в 1 день;
• с заданным перерывом в 2 дня;
• с заданным перерывом в 3 дня;
• с произвольно заданным перерывом.

Некоторые розетки-таймеры снабжены функцией управления с помощью смартфона

Параллельно с режимом работы по неделям такие розетки можно заставить работать в конкретное время. Так, для каждого рабочего режима может задаваться время старта и окончания работы. Длительность рабочего периода может задаваться производителем. При этом обычно минимальное значение – всего 1 минута, а максимальное может составить несколько часов или почти целые сутки. Проблемой при этом может стать лишь то, что для комфортного использования потребуется инструкция к электронной таймеру-розетке.

Действительно, подчас разобраться с подобными устройствами самостоятельно бывает сложно, но на самом деле всего несколько минут, проведенных с устройством и инструкцией, снимут все возможные вопросы, и дальнейшее использование таймера-розетки не покажется столь сложным, ведь меню не содержит кнопок, а информации на монохромном дисплее вполне достаточно.

Рекомендации по выбору

Одна из главных трудностей для покупателей — выбор розетки с таймером, удовлетворяющей всем требованиям, начиная со стоимости, заканчивая функциональной начинкой.

При покупке обратите внимание на основные критерии, которым необходимо уделить внимание:

1. Производитель. На современном рынке представлена продукция компаний Camelion, DigiTOP, duwi, Electraline, Elektrostandard, FERON, Orbis, REXANT, Robiton и других.
2. Страна-производства. На рынке СНГ продаются розетки с таймером производства России, Китая и Испании.
3. Принцип работы — механический и электронный. Иногда встречается электро-механический.
4. Тип — недельный или суточный.
5. Вид — для установки в розетку или стандартный.
6. Степень защиты — IP-20 или IP-44.
7. Мощность — до 1.5-3,6 кВт.
8. Минимальная установка по времени — 0,5; 1,0; 1,5 и 30 мин.
9. Количество программ на день — 8, 48, 96.

Также учтите ряд полезных советов:

1. Определитесь, для чего вам нужен такой девайс. Если для решения простых задач, к примеру, включения отопления, подойдет недорогой механический вариант.
2. Берите выбранную модель только в проверенных торговых точках. При необходимости не стесняйтесь задавать вопросы продавцу по поводу особенностей и характеристик.
3. Если вам необходима точность в вопросе включения и отключения, отдавайте предпочтение розеткам с электронным таймером. В таком случае можно сделать более точную настройку и быть уверенным в минимальной погрешности по времени.
4. При покупке учтите, что большая часть моделей могут включаться и отключаться не больше пяти-семи раз в сутки.
5. Старайтесь не экономить на покупке. Если речь идет о выполнении серьезных задач, лучше отдавать предпочтение европейским брендам. При наличии сомнений стоит проконсультироваться со специалистом в магазине.
6. Если вы часто бросаете квартиру или дом, опция случайного включения и отключения света позволит уберечь жилище от кражи. При этом желательно, чтобы выбранная модель поддерживала управление сразу двумя приборами.

При выборе старайтесь обращать внимание на все критерии и учитывать советы в статье. Если есть такая возможность, лучше не экономить и купить розетку с хорошими характеристиками.

Рейтинг лучших моделей

Большинство людей в ассортименте розеток с таймерами любого типа не ориентируются совершенно, и это неудивительно – для основной массы людей это все еще новинка. Неких раскрученных производителей в этой сфере тоже нет, они не выпускают ту же бытовую технику, чтобы быть у всех на слуху. Из-за этого многие потребители в магазине просто теряются, ведь моделей много, а даже подходящие характеристики еще не свидетельствуют о высокой надежности изделия.

Наш рейтинг как раз для того и составлен, чтобы дать читателю общее понимание того, на что стоит обратить свой взор. При этом мы сознательно отказались от распределения мест, потому что выбор конкретной модели во многом зависит от потребностей конкретного покупателя, и если они специфические, то толку ему с популярной модели, которая рассчитана только для типичного домашнего использования, не будет.

Feron TM22/61925

Это российский продукт, который этим-то и хорош: он сравнительно недорогой, но при этом приспособлен ко всем нашим реалиям. Устройство рассчитано на недельный цикл программирования, для домашнего использования – вполне неплохой вариант при цене до 1 тысячи рублей. При этом многих потребителей искренне пугает, что сам производитель дает гарантию не более чем на две недели.

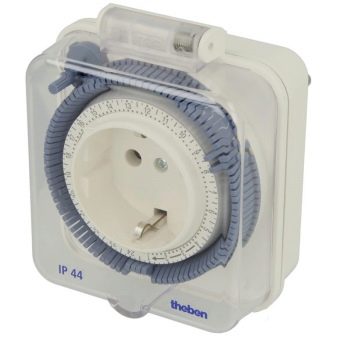

Theben Timer 26

Устройство совершенно иного плана. Стоит оно примерно в 2,5 раза дороже, чем вышеописанная модель, и выпускается в Германии, что уже само по себе говорит о высоком качестве и потрясающей надежности этой модели. При этом ультрасовременными технологиями тут и не пахнет – это классический завод обратного отсчета, с той лишь разницей, что педантичные немцы сделали механизм бесшумным.

E. Next e. control. t11

Отличный вариант для тех, кто ищет качество и надежность, но не желает переплачивать. При украинской локализации производства все разработки принадлежат крупным западным компаниям, потому модель оценивается потребителями как очень высококачественная, но цены остаются восточноевропейскими, тем более что логистика тоже не тянет одеяло на себя – 700 рублей на такую покупку должно хватить.

Конечно, при таком ценнике глупо ждать от производителя чего-то большего, чем банальный механический таймер, но надежность в сочетании с ценой делают такой выбор идеальным.

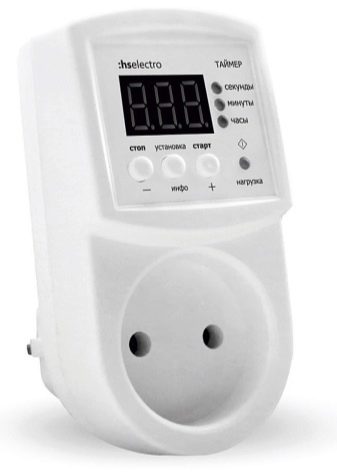

HS Electro Т-10ц

Наглядно показывает, что хороший набор функций необязательно должен отражаться на высочайшей стоимости. При цене до 1,5 тысяч рублей этот агрегат – электронный, с соответствующими опциями в виде тихой работы и высокой надежности. Минус всего один, но он есть – устройство почему-то запоминает программу лишь на один день.

ElektroStandard TMH-E-5

Довольно необычное решение, где в одном корпусе поместился и таймер, и сразу две розетки, хотя программируемая из них только одна. В отличие от многих конкурирующих моделей, такой агрегат оснащен специальной батареей, которая призвана подпитывать память в случае отключения электроэнергии, чтобы установленная программа не сбилась.

Плюсы и минусы

В завершение приведем преимущества и недостатки розеток, оборудованных таймером.

Механические модели

Плюсы:

• низкая цена;
• высокая скорость переключения;
• легкость настройки.

Недостатки:

• нет встроенного аккумулятора, поэтому при отсутствии света настройки могут сбиться;
• высокая погрешность;
• зависимость времени срабатывания от уровня напряжения на входе;
• неудобство применения из-за больших габаритов.

Электронные аналоги

Плюсы:

• удобное управление;
• возможность задать сложную программу на неделю;
• отсутствие зависимости от напряжения;
• выполнение функции часов.

Минусы:

• более высокая цена;
• сложность настройки;
• нелюбовь к индуктивной нагрузке (блокам питания, лампам дневного света, моторам).
