Трудно найти человека, который когда-нибудь не владел бы таким усилителем. И часто баллон индикатора со временем садится, становится тусклым или выходит из строя плата управления. Встает вопрос поиска оригинального индикатора или использования другого.

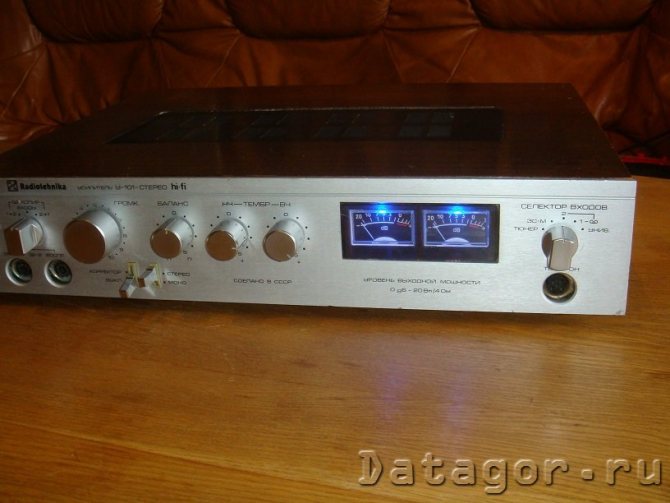

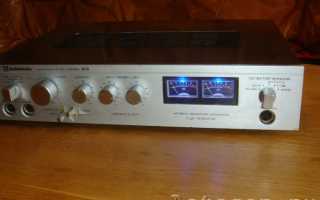

Много лет назад мне встречался усилитель «Radiotehnika У-101» с заводским вариантом стрелочных индикаторов. На нем еще была надпись «Делегату съезда комсомола». Решил и я стать, если уж не бывшим делегатом, то хотя бы настоящим обладателем схожего аппарата.
Содержание / Contents
- 1 Схема и печатка платы управления
- 2 Окончательный монтаж
- 3 Файлы
- 4 Обновление схемы и платы индикатора, v.2016 от Датагора

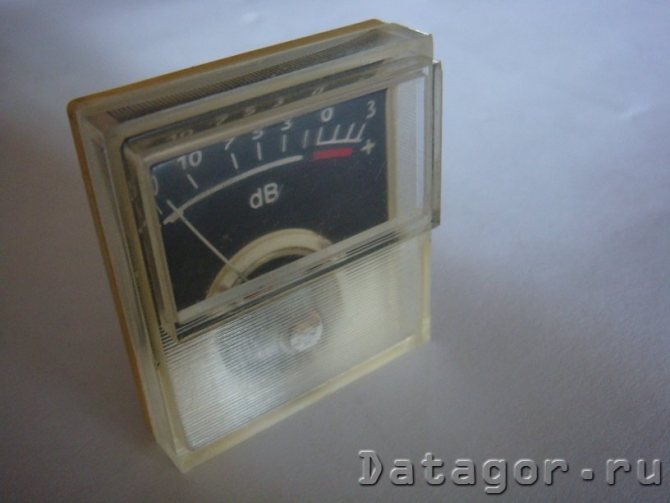

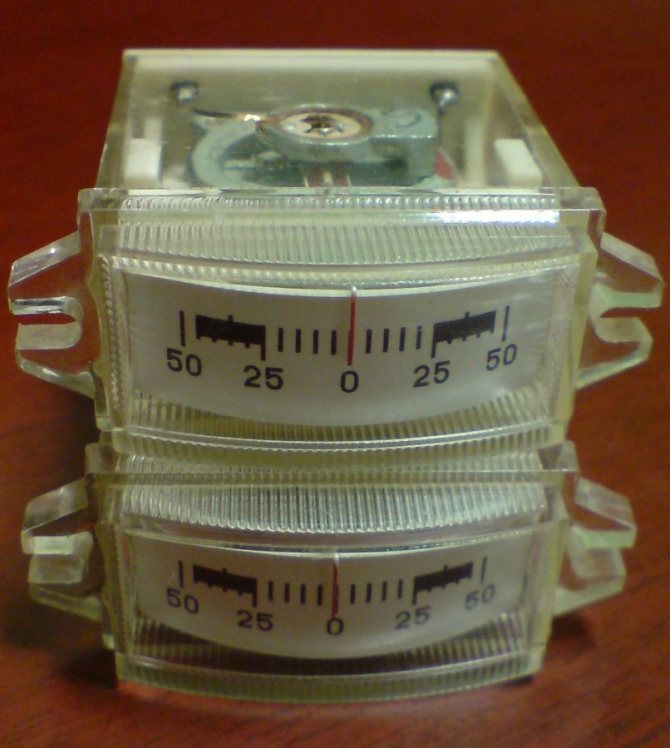

Для начала берем стрелочные индикаторы. Благо их найти на сложно.

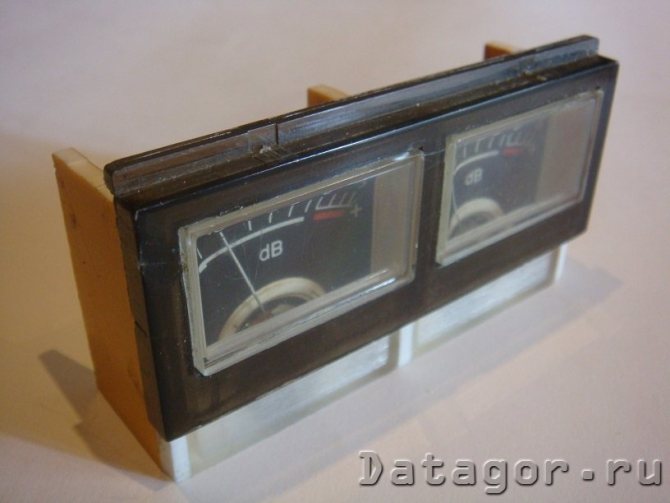

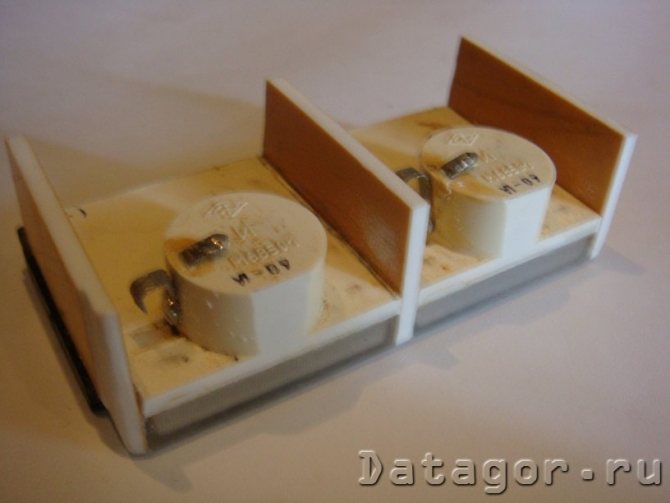

Вырезаем 3 прямоугольные пластинки из полистирола толщиной 3 мм и склеиваем дихлорэтаном индикаторы между собой. Пластины нужно подрезать так, чтобы они не выступали за индикаторы по ширине. Это тот именно размер, который в панели усилителя.
В стекле от родного индикатора выпиливаем отверстия и одеваем на индикаторы. Само стекло надо будет немного подточить надфилем для качественной посадки. Опять же крепим дихлорэтаном. Здесь не надо торопиться, все-таки это лицевая панель.
Теперь важный момент!

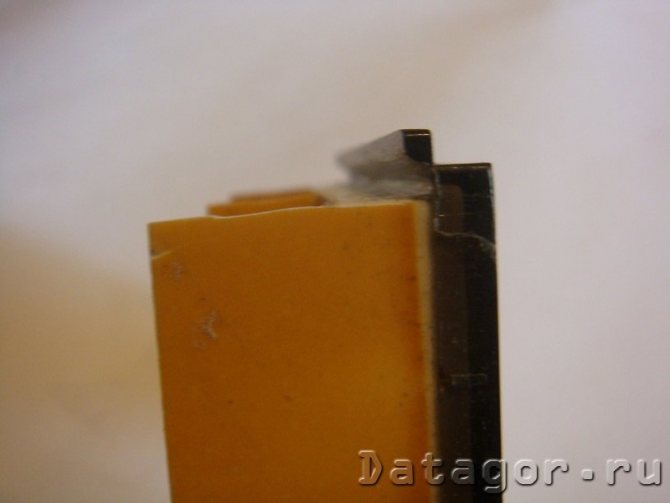

В верхней части, между индикаторами и стеклом будет небольшой паз. Его не надо выбирать, он такой и есть. Это то место куда встанут SMD светодиоды.

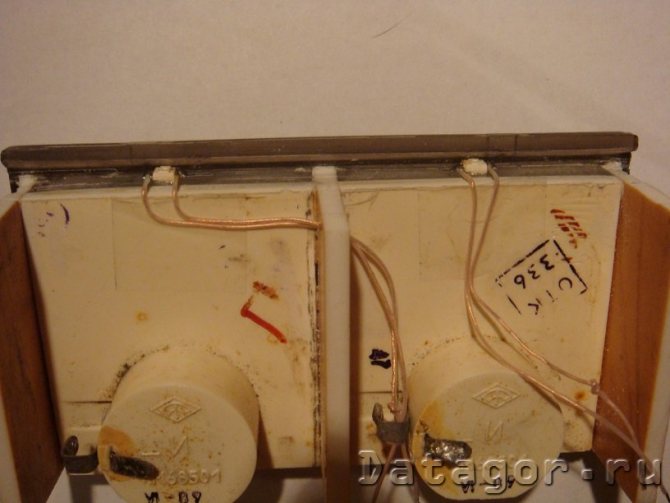

С предварительно припаянными проводами, клеим на каплю суперклея светодиоды.

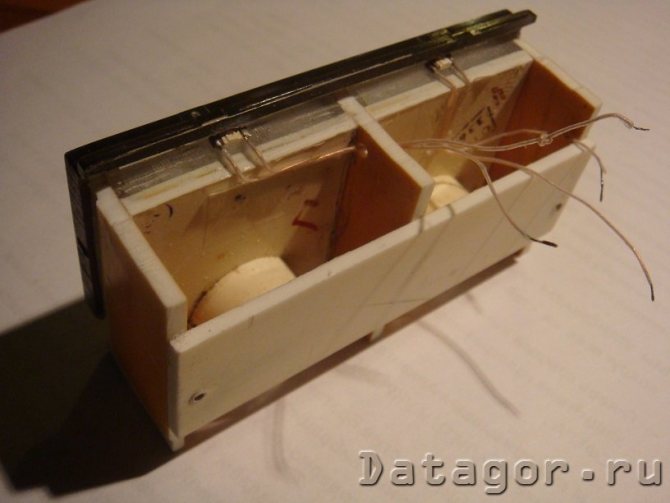

Вырезаем из полистирола пластину и крепим ее на стойки. Она после склеивания даст жесткость конструкции и будет служить основанием для платы управления.
Читайте также:

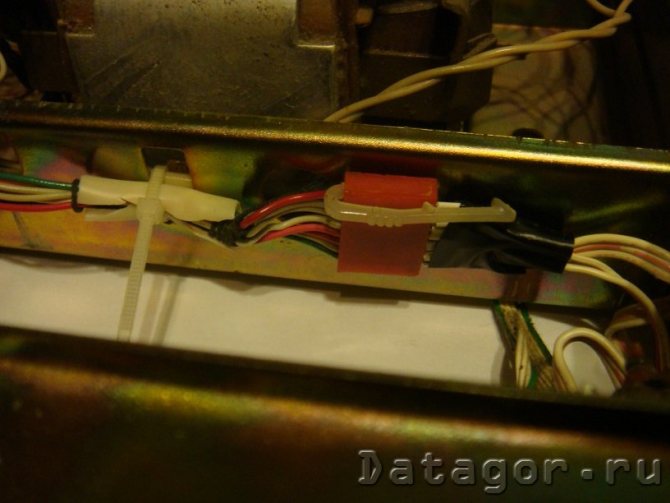

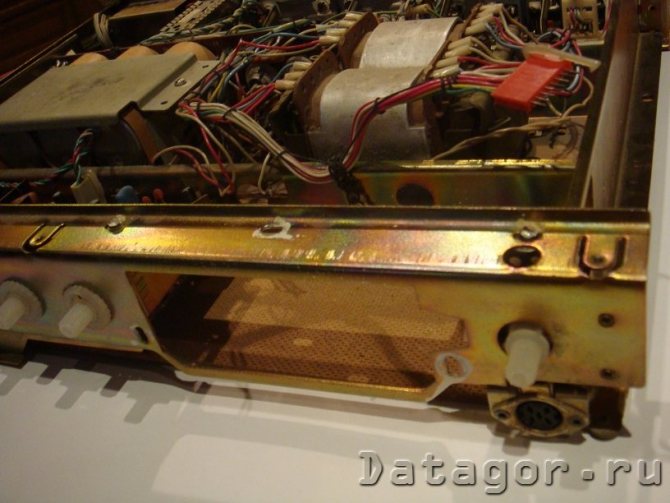

Это штатное место посадки индикатора. И на фото видно шлейф, которым питалась плата управления (красный штекер). Его мы не трогаем, оставляем как есть.

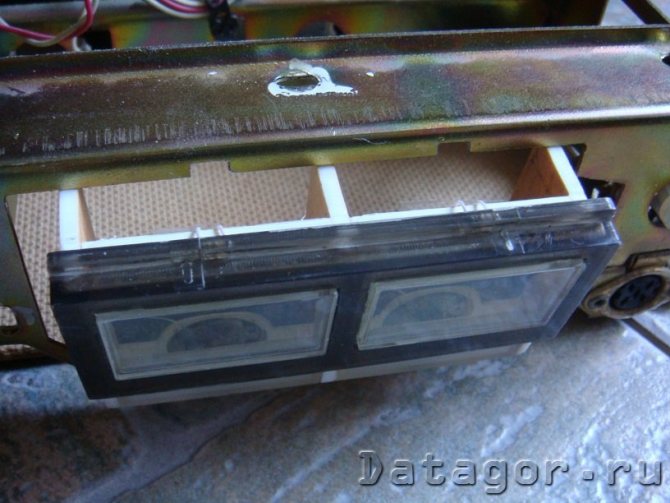

Теперь можно примерить и конструкцию индикаторов. В дальнейшем она не будет крепиться, а просто прижмется лицевой панелью самого усилителя, за счет того, что плотно садится. Но для проводов светодиодов надо надфилем немного выбрать шасси.
Стрелочный индикатор звука
Приветствую, господа самоделкины!

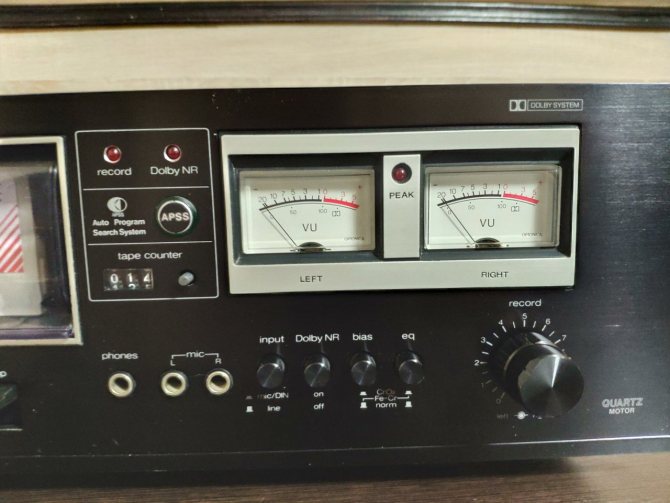

Думаю, многие из вас видели на аудиоаппаратуре прошлого века, будь то простые кассетные проигрыватели, или навороченные «комабйны», стрелочные индикаторы. Именно они создавали подчёркивают ту неповторимую красоту старинных приборов, массивные корпуса, футуристичный вид, множество кнопочек и рычажков…
Сейчас увидеть где либо стрелочную голову практически невозможно, ведь компании стремятся максимально удешевить производство электроники, уменьшить размеры, усовершенствовать эргономику, исключения составляют лишь немассовые модели аудиотехники, созданные с целью профессионального использования на студиях. Несмотря на это, сейчас можно найти в продаже в магазинах радиодеталей и просто на барахолках советские стрелочные головки, как БУ, так и новые с хранения. Очень часто они имеют привлекательный внешний вид, который так и просится на переднюю панель, например, модель М42008, которая показана на фото выше. К слову, я купил её в магазине за 100 рублей, в комплекте также шли крепёжные винты и гайки. Такие стрелочные индикаторы обладают неплохой точностью (погрешность, кстати, указывается на них около самой шкалы) и с успехом могут использоваться в качестве вольтметров или амперметров. Но также их стрелку можно заставить прыгать в такт музыке — для этого необходимо собрать схему, на вход которой мы могли бы подавать аудио-сигнал, а к выходу подключить стрелочную головку. Такая схема показана ниже.

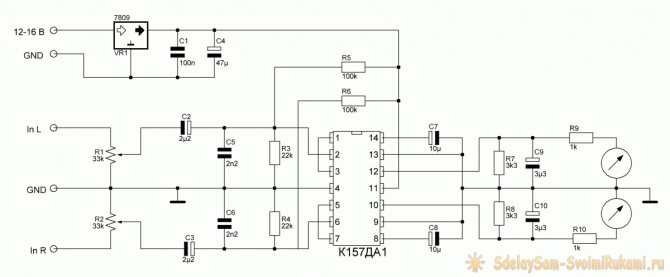

Её основа — отечественная микросхема К157ДА1, она является «двухканальным двухполупериодным выпрямителем среднего значения сигналов», вот как, именно то, что нужно. Купить микросхему также, как и стрелочную головку можно без проблем в магазинах радиодеталей. Контакты In L и In R служат для подачи на аудиосигнала. К преимуществам этой схемы можно отнести то, что она не требует дополнительного усиления входного сигнала — поэтому его можно брать напрямую с линейного выхода компьютера, плеера, телефона. При этом удобно использовать разветвитель — один провод уйдёт на эту схему, второй на колонки для воспроизведения звука. Если же схема будет использоваться стационарно в составе усилителя, то достаточно будет включить её вход параллельно входам усилителя.
- Читайте также:
Резисторы R1 и R2 на схеме — подстроечные, их номинал может составлять 33 кОм — 100 кОм. Ими будет подстраиваться «громкость», для того, чтобы при слишком сильном аудиосигнале на входе стрелочные головки не зашкаливали. Далее сигналы с правого и левого канала через разделительные конденсаторы С2, С3 попадают на входы микросхемы. Хочу обратить внимание на то, что микросхема уже содержит в себе два независимых канала и предполагает подключение на выход двух стрелочных головок, работающих независимо друг от друга. Но при желании можно использовать только одну головку, оставив второй канала незадействованным. На схеме предусмотрен стабилизатор на 9В для питания К157ДА1, поэтому для питания устройства подойдут любые источники на 12 — 20В. Схема потребляет небольшой ток, поэтому особых требований к источнику нет. Например, её можно запитать от того же источника, что и усилитель звука.

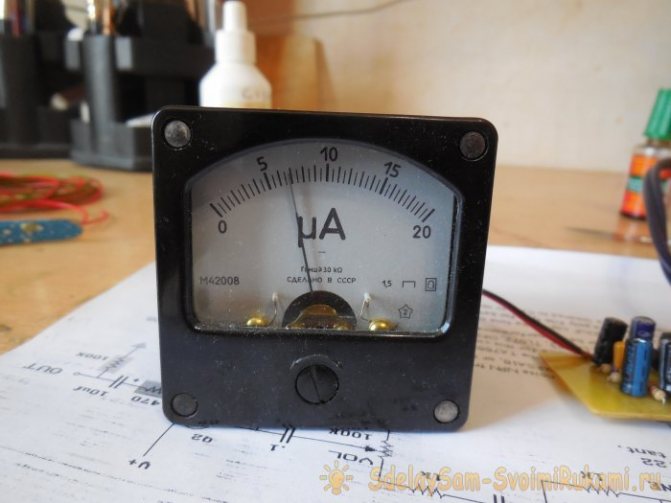

В схеме можно использовать любые стрелочные головки с током отклонения до 200 мкА. Единственное условие, что это должны быть именно «голые» стрелочные головки, без шунтов, дополнительных резисторов и т.д. Если шкала на вашей стрелочной головке проградуирована, например, в амперах или вольтах, то вероятнее всего, у неё внутри есть какая-либо обвязка, которую нужно будет снять для использования в этой схеме. Для подключения к выходу схемы последовательно со стрелочной головкой нужно включить подстроечный резистор на 1-2МОм. С его помощью в дальнейшем можно будет настраивать чувствительность. Закрепить его можно даже на выводе самого корпуса стрелочной головки, как это сделано на фото.

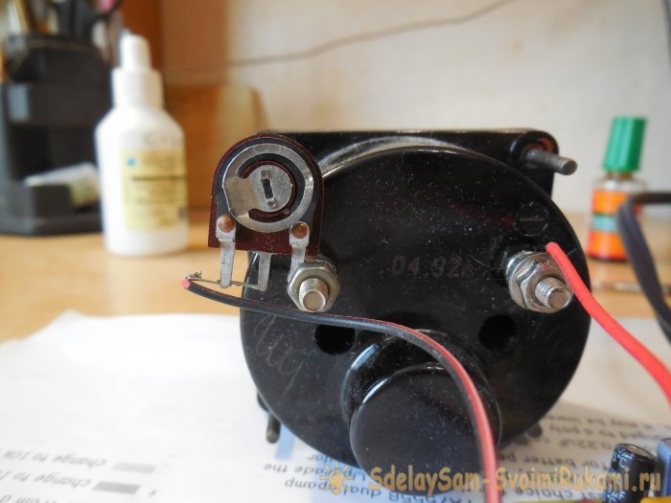

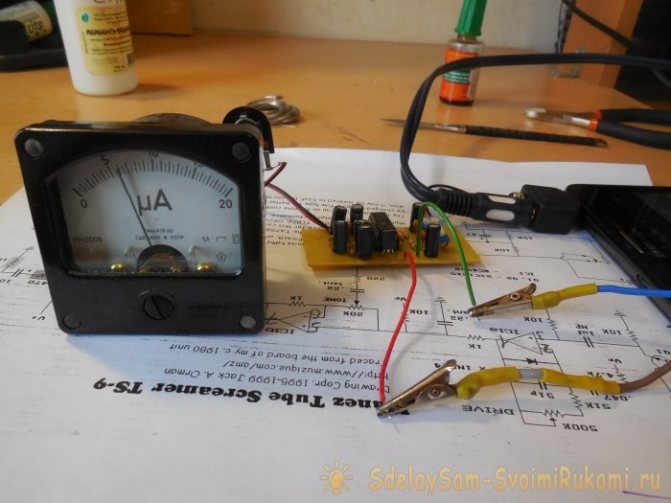

Также при подключении головки нужно соблюдать полярность, + и — должны быть обозначены у её выводов, при переполюсовке стрелка будет пытаться убежать в обратную сторону шкалы. Схема собирается на плате, файл которой прилагается к статье. Плата выполняется методом ЛУТ, несколько фотографий процесса представлены ниже.

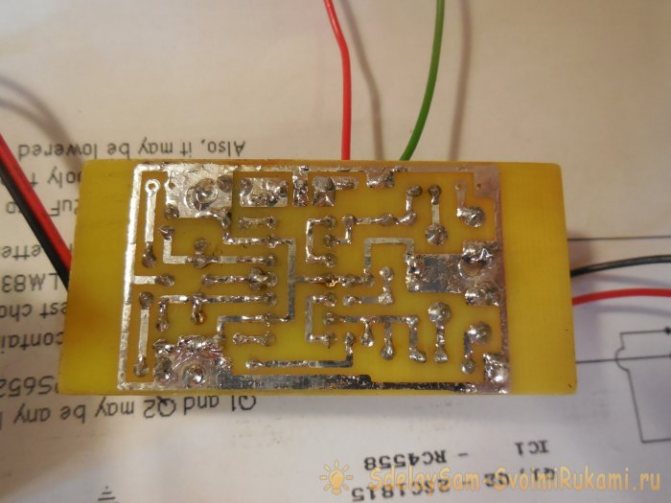

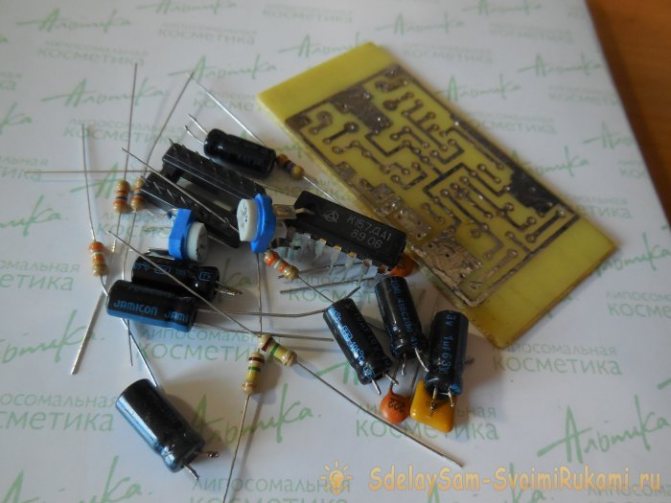

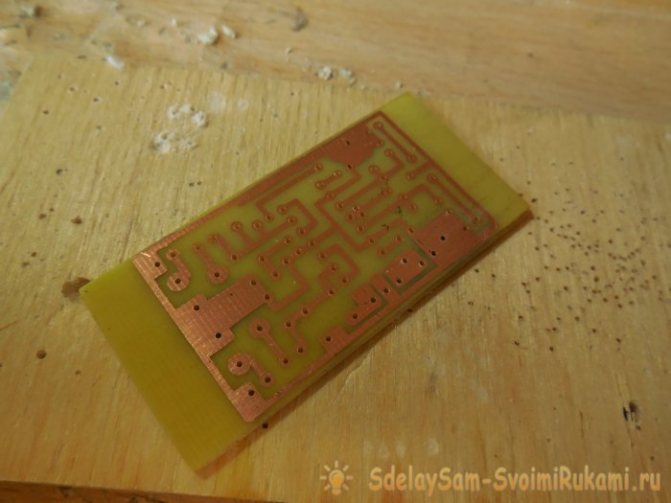

Переносим, травим, сверлим, залуживаем — процесс стандартный. Микросхему неплохо установить через панельку, повышенный процент брака среди советских микросхем никто не отменял. Провода питания, выходы на головки и входы сигнала подпаиваются на проводах. При этом если провода для сигналов получаются длинными (более полуметра), то их желательно использовать экранированные, иначе схема будет ловить помехи. Фото собранной платы на фотографии ниже.
Несколько слов о настройке. Параллельно стрелочным головках на схеме включены электролитические конденсаторы (С9, С10), а также резисторы (R7, R8), их номиналы можно варьировать, добиваясь нужного и наиболее приятного поведения стрелки. Чем ниже сопротивление резисторов, тем быстрее стрелка будет отклоняться обратно в ноль при отсутствии сигнала на выходе. Конденсаторы делают поведение стрелки менее дёрганным и более плавным. Но не стоит сильно увеличивать их ёмкость, иначе стрелка станет слишком аморфной. В остальном схема не имеет особенностей, начинает работать сразу после подачи питания и аудиосигнала. Успешной сборки!
-
Читайте также:
plata.zip [21.05 Kb] (скачиваний: 127)
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
↑ Схема и печатка платы управления

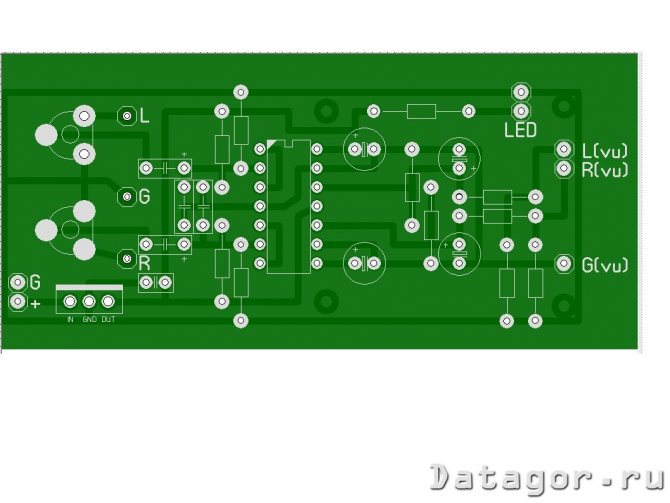

Чертёж Layout для печатки см. в разделе файлов.

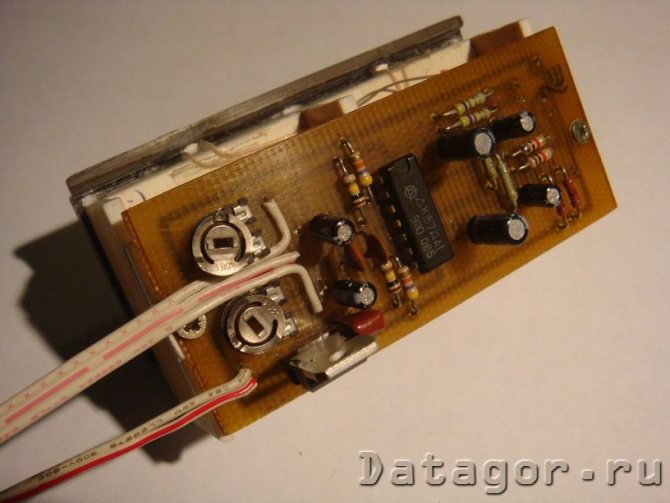

Теперь осталось закрепить плату на индикаторах, вставить в усилитель и можно подключать.
На штекере шлейфа управления индикаторами есть питание + 24 Вольта. Это не повод беспокоиться, т.к. на КРЕНКу 7809 можно подавать до 35 Вольт и получать необходимые 9 Вольт. А также сигнал левого и правого каналов. Провода паяем прямо к штекеру, изолируем и крепим сам шлейф пластиковой стяжкой.
Простейшие шкальные
Индикаторы этого типа содержат в своем составе электромеханический микроамперметр с током полного отклонения стрелки до 500 мкА. Прибор работает при протекании по обмотке его катушки постоянного тока. Поэтому изменяющийся во времени выходной звуковой сигнал требуется предварительно преобразовать при помощи диодной схемы.
- Читайте также:
Изменяя величину сопротивления резистора, ограничивающего ток, протекающий через микроамперметр, можно добиться полного отклонения стрелки для максимального уровня звукового сигнала. Шкала градуируется в процентах максимального уровня или в децибелах (дБ) его ослабления.
↑ Обновление схемы и платы индикатора, v.2016 от Датагора
Сергей Топорский подсказал нам несколько недочётов на схеме и плате. Спасибо, Сергей! Напишите в комментах, как вам результаты.

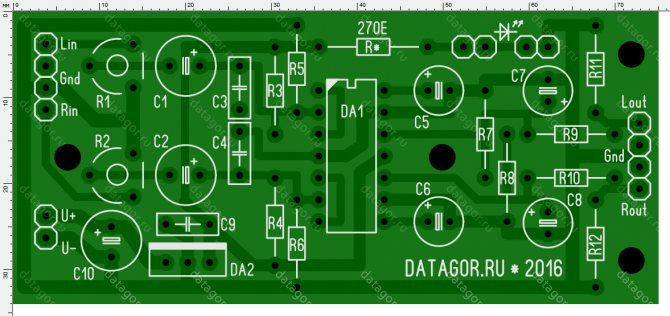

Мы решили всё поправить. Например, немного дополнили схему, оптимизировали трассировку и подписали все элементы согласно схеме. Резистор R* (200…270 Ом) следует рассчитать или подобрать в зависимости от параметров светодиодов, использованных для подсветки индикаторов.
В архиве — схема и чертёж платы v.2016 от Датагора 75х34 мм, плюс исходный размер 91х39 мм:
▼ datagor.ru_vu_strl_2016.7z 72,8 Kb ⇣ 202
Спасибо за внимание!
Основные виды индикаторов

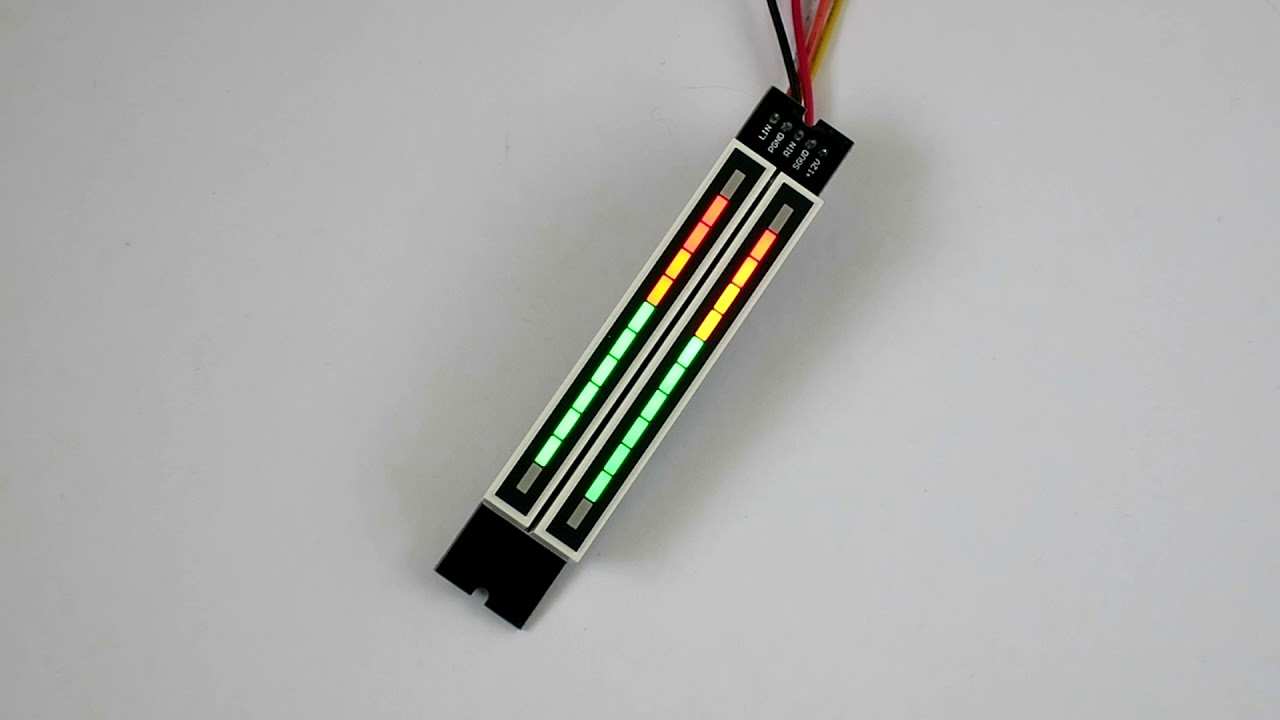

Индикаторы являются составной частью устройств усиления звука. Они позволяют получить визуальную оценку композиции в диапазоне звуковых частот. Для наблюдения уровня сигнала используются как стрелочные приборы, так и устройства, выполненные в виде светодиодных столбцов, изменяющих свои геометрические размеры по мере нарастания или спада звукового сигнала в выбранном частотном диапазоне. Можно выделить основные типы индикаторов:
- Шкальные, представляющие собой устройства различной степени сложности, в которых для оценки силы звукового сигнала используются стрелочные микроамперметры.
- Пиковые (светодиодные) индикаторы уровня сигнала, которые могут использовать в своем составе как одиночные элементы, так и светодиодные ленты.
- Пиковые люминесцентные.
Современные комплексы воспроизведения звуковой информации используют электронные устройства, отражающие целый ряд необходимых параметров. В их схемах применяются те или иные основные типы индикаторов, перечисленных выше.
Сборка схемы
Плата индикатора изготавливается методом ЛУТ на кусочке текстолита размерами 30 х 50 мм. Микросхему на всякий случай стоит установить в панельку, тогда её можно будет в любой момент заменить. Плату после травления обязательно нужно залудить, тогда она будет красиво выглядеть со стороны дорожек, а сама медь не будет окисляться.
В первую очередь запаиваются мелкие детали – резисторы, керамические конденсаторы, а уже затем электролитические конденсаторы, подстроечные резисторы, микросхема. В последнюю очередь припаиваются все соединительные провода. Плата содержит в себе сразу два канала и предполагает использование двух стрелочных головок – на правый и левый канал, однако можно использовать и одну стрелочную головку, тогда контакты входа и выхода для другого канала на плате можно просто оставить пустыми, как я и сделал.
После установки на плату всех деталей обязательно нужно смыть весь оставшийся флюс, проверить соседние дорожки на замыкание. Для подключения платы к источнику сигнала удобнее всего использовать штекер jack 3,5. При этом, если длина проводов от платы будет большой (больше 15 см), следует использовать экранированный провод.
Индикаторы пиковых значений

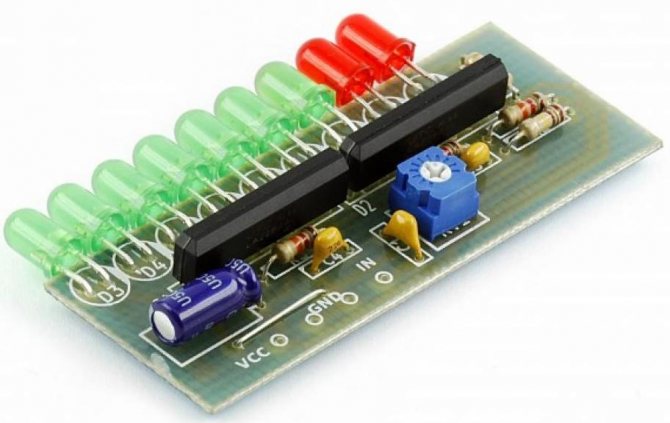

Светодиодные индикаторы этого вида выполняются на основе компараторов напряжения уровня входного сигнала. Напряжение на их выходах появляется в момент превышения входным сигналом определенного, заранее установленного элементами схемы значения величины входного сигнала. При этом уровня напряжения, возникающего на выходе компаратора, достаточно для загорания светодиода линейки индикаторов.
Чем большее количество пороговых устройств содержит схема индикатора уровня сигнала, тем меньше будет заметно скачкообразное движение светодиодного столбика по шкале, тем естественнее будет наблюдаемая картинка.
Видео работы измерителя
Многие звуковоспроизводящие устройства, будь то магнитофоны или усилители конца прошлого века были оснащены стрелочным индикатором на лицевой панели. Его стрелка двигалась в такт музыке, и хоть это не имело никакого практического значения, выглядело очень красиво. Современная аппаратура, в которой на первом месте стоит компактность и высокая функциональность уже не располагает такой роскошью, как стрелочный индикатор звука. Однако стрелочную головку найти сейчас вполне реально, а значит, такой индикатор можно легко собрать своими руками.
[custom_ads_shortcode2]
Индикаторы уровня на специализированных микросхемах

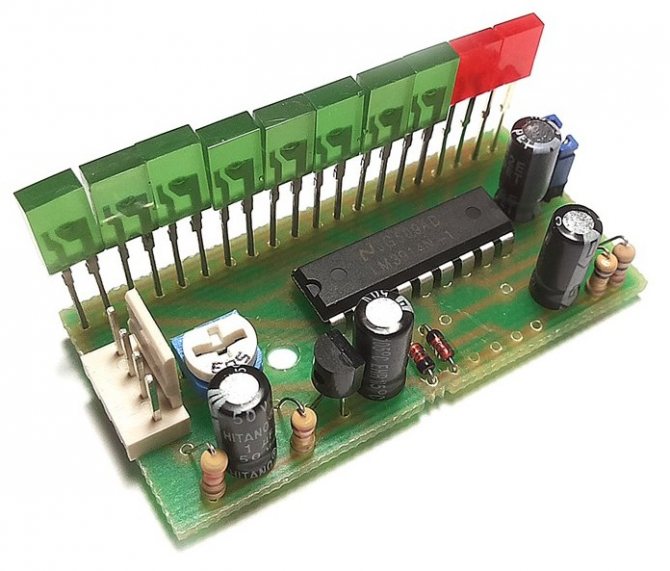

Интегральная микросхема LM 3915 производится компанией Texas Instruments. Она получила широкое распространение при создании индикаторов уровня сигнала для усилителя. Она контролирует 10 уровней изменяющегося звукового сигнала на основе встроенных компараторов. При этом она провоцирует загорание LED выходных элементов по логарифмическому закону. Это позволяет корректировать восприятие уровня выходного сигнала усилителя в соответствии со свойством органа человеческого слуха.
Низкие уровни часто на слух не воспринимаются. Логарифмический закон позволяет добиться линейного восприятия громкости прослушиваемой музыкальной композиции при изменении ее интенсивности в широком диапазоне. В случае использования двух микросхем появляется возможность создавать LM3915 индикаторы уровня сигнала для стереофонических звуковых систем.
