Конструкционные особенности устройства
Изготовление комплектующих самодельной гусеницы для мотоблока своими руками позволяет сэкономить деньги на покупке заводских устройств и дальнейшей эксплуатации оборудования. Если все сделано правильно, то изготовленные собственноручно гусеницы для мотоблока увеличивают характеристики проходимости.
По сравнению с колесными аналогами, гусеничные мотоблоки не получили столь широкого распространения. Объясняется это просто. Колесные агрегаты от фирмы Texas, Патриот, Кайман, Викинг, Forza в наибольшей степени приспособлены под вспахивание земельных территорий. Такая конструкция лучше всего подходит для работы, связанной с почвой.
Переделка колесного мотоблока представляет собой работу, состоящую в присоединении по одному дополнительному колесу с каждой стороны. Получается четырехколесный мотоблок, на который можно надевать гусеницы. Они могут быть, в свою очередь, покупными или самодельными. Дополнительные колеса можно отделать съемными. Это позволяет своевременно превращать агрегат в стандартной мотоблок, идеальный для работы в огороде.
Для этого закрепляются колеса к оси, которые уже предусмотрены в конструкции, посредством жесткой или гибкой передачи. Такое решение считается целесообразным, так как исчезает необходимость в монтаже дополнительных креплений. Что касается устройства этих мотоблоков, то они полностью соответствуют параметрам колёсных модификаций:
- Двигатель. Он мощный, четырехтактный. В нем присутствует функция блокировки осей. За счет этого гусеничный мотоблок может поворачиваться на месте, не описывая полный круг.
- Трансмиссия. Стандартный набор включает в себя коробку передач, систему сцепления и редуктор.
- Ходовая часть. Здесь используются гусеницы. Они заменяют колесную базу. Если произведена переделка, то к имеющейся паре колес добавляют по одному кату с каждых сторон. На них надевают самодельную гусеницу.
- Органы контроля. Располагаются на рукоятке управления. Включают в себя механизмы аварийной остановки и разного рода рычаги сцепления.
Перед началом самостоятельного изготовления необходимо оценить предложения в магазинах, специализирующихся на продаже такого оборудования. Особого внимания стоит цена определенных разновидностей гусениц для известных производителей мотоблоков. Допустим, гусеница на мотоблок Нева стоит порядка 28000 руб. Это полнофункциональная снегоходная приставка. По отдельности можно купить сиденье для водителей, благодаря чему мотоблок приобретает черты гусеничного минитрактора, пусть и с не такими внушительными рабочими характеристиками. Технические параметры здесь такие:
- развивает скорость порядка — 18 км в ч;
- вес приставки в общем — 37 кг;
- ширина — 60 см;
- длина — 100 см;
- высота — 34 см.
Размещает на борту одного водителя и одного пассажира. Кроме того, в продаже можно найти приставку к мотоблоку на гусеницах, которая предназначена для моделей Салют и Агат. Стоимость его колеблется от 25 до 27 тыс. руб. Данная конструкция не предусматривает присоединения водительского сиденья. Из-за этого накладываются кое-какие ограничения на функциональные особенности этого устройства. Но для езды по бездорожью и снегу такой транспорт вполне подходит.
В интернет-магазинах представлено большое количество различных моделей снегоходов-приставок, установленных на гусеницах к мотоблоку. Это говорит о популярности таких моделей.
Их особенностью является возможность управления не только двумя руками, идя за мотоблоком, но и сидя в складных санях. Последние придётся приобретать по отдельности. Если учесть, что в среднем стоимость приставки составляет около 30 тыс. руб., не считая цены складных саней, можно сказать, что самостоятельное изготовление гусениц позволяет сэкономить немало средств.
Популярные заводские модели
Данное агротехническое оборудование производят и отечественные, и зарубежные производители. Перечислим некоторые модели:
- Читайте также:
Гусеничная приставка Talon 380
Характеристики:
- высота гусениц — 300 мм;
- ширина гусеницы — 190 мм;
- общая длина — 1035 мм;
- общая ширина — 680 мм;
- колея гусениц — 300 мм.
Гусеничный модуль Talon WT к мотоблоку
Характеристики:
- Характер зацепления — цевочное
- Количество шагов — 62
- Масса гусеницы — 34 кг
- Размеры: Длина — 154″ (3886 мм)
- Ширина — 20″(500 мм)
- Шаг — 2,86″(73 мм)
- Высота грунтозацепа — 1,25″(32 мм)
Гусеничный привод “Рысь-500”
Гусеничный привод “Рысь-500”
Характеристики:
- Длина: 3937мм.
- Ширина: 500мм.
- Высота грунтозацепа 22,5мм.
- Производитель Композит.
Мотоблочная гусеничная приставка “Буран”
Мотоблочная гусеничная приставка “Буран”
Характеристики:
- Длина: 3686 мм.
- Ширина: 380 мм.
- Высота грунтозацепа: 17,5 мм.
- Производитель Композит.
Приставка “Муравей” к мотоблоку
Приставка “Муравей” к мотоблоку
Характеристики:
- Характер зацепления — цевочное
- Количество шагов — 44
- Масса гусеницы — 7,7 кг
- Длина — 2222 мм
- Ширина — 220 мм
- Шаг — 50,5 мм
Гусеничные приставки САМ
Гусеничные приставки САМ агрегатируются практически со всеми мотоблоками отечественного и зарубежного изготовители.
Гусеничная приставка СП-МБ-Ф
Характеристики:
| Параметр | Значение |
| Нижний Новгород | |
| Страна производитель | Россия |
| Применяемость | Ходовая часть |
| Совместимость | Мотоблоки |
| Подходит для | МБ Фаворит, Скиф |
| Рабочая скорость | 15-18 км/ч |
| Длинна | 1000 мм |
| Высота | 340 мм. |
| Ширина | 600 мм. |
| Вес | 37 кг. |
Гусеничный модуль СП-МБ-ПД
Характеристики:
| Вес приставки без движителя: | 37 кг. |
| Скорость передвижения: | 15-18 км/ч |
| Расход топлива: | 1.5-2 литра в час |
| Вес буксируемого груза: | 200 кг. |
| Время полной сборки: | 10 минут |
| Радиус поворота: | 2 метра |
Платформа с гусеницами СП-МБ-С
Характеристики:
| Параметр | Значение |
| Нижний Новгород | |
| Страна производитель | Россия |
| Применяемость | Ходовая часть |
| Совместимость | Мотоблоки |
| Подходит для | Агат, Салют, Тарпан, Омич. |
| Рабочая скорость | 15-18 км/ч |
| Длинна | 1000 мм. |
| Высота | 340 мм. |
| Ширина | 600 мм. |
| Вес | 37 кг. |
Снегоход СП-МБ-23
Приставка СП-МБ-23
Характеристики:
| Длина гусеницы | 2222 мм |
| Производитель гусеницы | ООО НПО Композит г. Курск |
| Ширина гусеницы | 220 мм |
| Грузоподъемность: | 200 кг |
| Максимальный расход топлива: | 1,5 – 2 л/час |
| Габариты: | 1000*600*340 мм |
| Вес: | 37 кг |
СП-МК-200
Снегоход СП-МК-200
Характеристики:
| Вес приставки без движителя: | 37 кг. |
| Размеры без движителя: | 1000х600х340 мм. |
| Скорость передвижения: | 15-18 км/ч |
| Расход топлива: | 1.5-2 литра в час |
| Вес буксируемого груза: | 200 кг. |
| Время полной сборки: | 10 минут |
| Радиус поворота: | 2 метра |
| Габариты в упаковке: | 75х400х200 + 2 гусеницы |
Приставка СП-МК-80
Снеговая приставка СП-МК-80
Характеристики:
| Время сборки | 10 минут. |
| Скорость | 15-18 км./ч. |
| Грузоподъемность буксируемых саней | 200 кг. |
| Радиус разворота | 2 метра. |
| Ширина гусеницы | 220 мм. |
| Вес | 37 кг. |
Предлагаем таблицу соответствия гусеничных приставок САМ и марок мотоблоков:
| Модификация приставки | Список совместимых мотоблоков или мотокультиваторов |
| СП-МБ-1 | ОКА, КАСКАД, ЛУЧ,ФОРЗА, |
| СП-МБ-2 | НЕВА |
| СП-МБ-СП-ПН | ПАТРИОТ, ДОКОТА, НЕВАДА |
| СП-МБ-С | САЛЮТ, АГАТ |
| СП-МБ-У | УРГА |
| СП-МБ-Ф | ФАВОРИТ, СКИФ |
| СП-МБ-Ц | ЦЕЛИНА |
Список необходимых материалов
Чтобы превратить колёсные мотоблоки в гусеничные, потребуется мощный мотор. У него должна присутствовать осевая блокировка. Мощность имеет значение потому, что мотобол планируется использовать на сложной поверхности. Без дополнительных технических параметров добиться хорошей проходимости не получится. Основные материалы, которые потребуются для таких работ:
- Читайте также:
- мотоблок с КПП, оснащенный четырехтактным двигателем и функцией блокировки осей;
- несколько дополнительных колёс, позволяющих натягивать на них гусеницу;
- непосредственно гусеницы, сделанные из подручных средств.
В зависимости от используемого при производстве материала, могут потребоваться две автомобильные покрышки больших размеров и транспортная лента. Всё это в совокупности позволяет сделать работоспособное устройство.
Если добавить сюда грузовую платформу, удаётся обустраивать полноценный мини-трактор. Добавочная платформа на полозьях обеспечивает возможность применения устройства в роли вездехода по снегу.
Алгоритм выполнения деталей
Существует несколько проверенных способов изготовления гусеницы своими руками. Они зарекомендовали себя, как наиболее надежные.
Применение транспортной ленты
Считается одним из самых простых методов. Помимо транспортной ленты, потребуется втулковая роликовая цепь. Простота в этом случае заключается в том, что для изготовления не требуется большого количества вспомогательных материалов и инструментов. Для продления срока эксплуатации транспортной ленты в устройстве, надо обвести его по краям леской. При этом важно обеспечить шаг в 10 мм. Чтобы соединить ленты необходимо в этом случае кольцо, надо прошить его по торцам либо использовать шарниры.
Особое внимание уделяют толщине транспортной ленты. От этого непосредственно зависит уровень нагрузки на агрегат. Оптимальным будет подбор ленты толщиной 7 мм как минимум. Помимо прочего, придется позаботиться и о дополнительном колесе с каждой из сторон. Можно снять его со старого автомобиля, но при этом важно, чтобы диаметр его совпадал с аналогичным параметром у колеса на мотоблоке.
Переделка колесных мотоблоков в гусеничные — достоинства
Немногие современные мотоблоки комплектуются гусеницами. причина этому – легкость и маневренность, которую получает техника с пневматическими колесами. Однако в некоторых случаях условия эксплуатации требуют от сельхозагрегата именно наличия гусениц, которые сделают машину более проходимой. Гусеницы для мотоблока обеспечивают большую прижимную силу, что делает технику гораздо устойчивее на мягком рыхлом грунте.
Мотоблок на гусеничном ходу менее распространен на рынке. Объяснить это довольно легко, ведь колесные модели брендов Кайман, Викинг, Форза, Салют и других производителей лучше адаптированы для эксплуатации на небольших и сравнительно ровных участках с глинистыми грунтами и черноземами.
Однако каждый из колесных сельхозагрегатов можно довольно быстро и легко передать в гусеничный. Главное требование для этого – выбор места и монтаж по одному дополнительному колесу с каждой из сторон конструкции. Результат этому – мотоблок с пневматическими колесами, готовыми для монтажа гусениц.
Последние можно купить в торговых точках сельхозтехники – среди энтузиастов довольно распространена модель Буран, которая подходит для установки на многие современные модели сельхозтехники.
Большой популярностью среди огородников пользуются самодельные гусеницы для мотоблока – для их изготовления не требуется покупать дорогостоящие комплектующие или тратить много времени на разработку и монтаж.
При необходимости 2 дополнительных колеса для установки гусениц можно сделать съемными. Это даст оператору возможность быстро трансформировать технику так, как этого требуют конкретные условия эксплуатации. Съемные пневмоколеса можно крепить к устройству при помощи осей, используя для этого гибкую или жесткую передачу. Благодаря этому способу изготовителю не потребуется приваривать оси и их крепежные элементы в конструкции.
Если брать во внимание заводское устройство фирменных гусеничных мотоблоков, то оно почти такое же, как и у колесных моделей.
Конструкция этих сельхозагрегатов состоит из:
- силового агрегата – гусеницы на мотоблок весят больше колес, поэтому двигатели для этих сельхозагрегатов выделяются повышенной мощностью. Кроме того моторы гусеничных мотоблоков комплектуются механизмом блокировки штатных осей – он необходим для возможности разворота сельхозагрегата на месте;
- трансмиссии – включает редуктор, сцепление и коробку передач;
- ходовой части – состоит из гусениц и заводского привода;
- элементов управления техникой – сюда входят рычаги, кнопки, переключатели и тумблеры, которые располагаются на рукоятках и подключаются к соответствующим узлам при помощи натянутых тросов.
Дополнительные советы
Прежде чем приступить к изготовлению самодельной гусеницы, надо выявить подходящие параметры для неё. Дело в том, что в случае производства очень высокой гусеницы придется поменять центр тяжести мотоблока, что неизбежно приведет к некоторым проблемам во время поворотов, так как агрегат будет переваливаться набок.
Чтобы не допустить этого, вторую ведомую ось надо увеличить на несколько сантиметров. Можно к тому же несколько расширить колесную базу у мотоблока, которая уже имеется в наличии. Для этого достаточно купить втулку в специальном магазине. В дальнейшем ее устанавливают на ведущий вал. Помимо требований относительно мощности мотора, смотрят и на систему охлаждения.
Воздушное охлаждение не очень эффективно при высоких нагрузках, что чревато существенным перегревом мотора. Получается, что предпочтение лучше отдавать двигателям с водным охлаждением, показывающим стабильные отметки в работе.
Присоединение гусеницы к мотоблоку позволяет значительно улучшить показатели проходимости устройства. За счет этого можно увеличить спектр потенциальных работ, с которыми справится сделанное своими руками устройство. Другими словами, полученная база в определенных случаях выигрывает у привычной колесной базы. Но переделка мотоблока далеко не всегда подходит владельцам этих агрегатов.
Речь идет об особых требованиях к двигателю. Он должен иметь достаточную мощность. Говоря о процессе переделки, такая работа является вполне реальной для выполнения в домашних условиях. Вот почему можно считать это весомой альтернативой гусеничным приставкам, которые доступны в современных магазинах.
Особенности конструктивного плана
Самый простой вариант снегохода состоит из части, которая ведет и той, которую везет первая. Вторая часть состоит из места сидения, амортизаторов, рулевой части и полозьев, благодаря которым и движется эта часть. Вторая часть устроена намного сложнее, так как она несет в себе все элементы, приводящие снегоход в движение.
В первую очередь во второй части необходимо правильно предусмотреть силовой агрегат, то есть сам мотор. Так же важна рама, на которой будет все обустроено и привод.
Схемы и чертежи снегохода из мотоблока своими руками необходимо сделать заранее, а найти необходимый вариант можно в сети или в различного рода литературе.
Читайте также:
Для начала перед составлением чертежа определите цели, с которыми будет использован снегоход. После чертежей потребуется подобрать детали, а по возможности некоторые сделать собственными руками.
Далее определите, на каком ходу будет ваш будущий снегоход. Это может быть колесный или гусеничный снегоход из мотоблока своими руками.
Как сделать самодельные гусеницы на мотоблок
Здесь рассмотрим несколько способов изготовления гусениц своими руками, с хорошими эксплуатационными характеристиками.
Самый простой вариант самодельных гусениц
Для легких вездеходов и снегоходов можно гусеницы делается из транспортерной ленты и втулочно-роликовой цепи. Чтобы изготовить такую гусеницы, не обязательно владеть специальным инструментом, все можно сделать «на коленке».
Чтобы продлить срок службы ленты, необходимо прошить ее по краям леской, с соблюдением шага в 1 сантиметр, что защитит от разлохмачивания ленту. Чтобы соединить в кольцо ленту, можно сшить ленту с торцов, или использовать шарнир.
Выбирая толщину ленты следует исходит из мощности двигателя. Если использовать двигатели от отечественных мотоциклов, достаточно взять ленту толщиной 8-10 мм, используемую на транспортерах в сельском хозяйстве.
У такой гусеницы для снегохода, сделанной своими руками, имеется хороший ресурс, и легко ремонтируется, если необходимо.
Как определиться с вариантом хода
Как уже было сказано выше, потребуется определить, какой именно ход будет использован для снегохода. Колесный ход сделать гораздо проще даже для начинающего мастера.
Здесь потребуются только специализированные колеса большого размера. Они устанавливаются на место стандартных и приделывается ведомая часть, вот и готов снегоход самого простого варианта.
Второй вариант намного устойчивее — это гусеничная конструкция хода. Для этого вида самодельного снегохода потребуется гусеничная установка к мотоблоку.
Чаще всего такую конструкцию делают самостоятельно, а далее уже присоединяют к общему главному мотору.
Для самой гусеницы и всех ее составных частей потребуется подготовить некоторые детали. Потратив немного времени легко будет после двигаться на снегоходе по любому снежному покрову.
Самое примечательное, что при любом объеме осадков ваш агрегат не будет буксовать. А на видео изготовления снегохода своими руками очень хорошо показаны все детали данной конструкции.
Самодельная гусеница для мотобуксировщика
Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.
Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.
Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.
Гусеница из автомобильных покрышек
Гусеничная самоделка из автомобильных шин – самый часто встречающийся способ самостоятельного изготовления навесного оборудования. Для этого выберите покрышки, желательно от больших грузовых авто, учитывая также форму и рисунок протектора. Это поможет избежать взаимодействия с грязью, песком и снегом в дальнейшей эксплуатации.
Для гусеничного мотоблока нужно обрезать шину так, чтобы осталась сама беговая лента, то есть избавиться от бортов. Для этого потребуется хорошо наточенный нож (используется, преимущественно, сапожный).
Такая работа, конечно же, займет много времени и терпения, так как процесс довольно кропотливый. Чтобы упростить себе задачу, периодически смазывайте поверхность ножа мыльным раствором. Далее следует обработать изнаночную сторону покрышки, посредством срезки лишних слоев. Кроме того, можно самостоятельно спроектировать гусеничные грунтозацепы.
Преимущество данного вида самодельных гусеничных приставок в том, что сама покрышка изначально представляет собой замкнутый контур. Это уменьшает вероятность ее разрыва или повреждения во время работы. Недостатком же является то, что фиксированная ширина шины позволяет охватывать достаточно небольшую поверхность грунта. Но это не беда ‒ покрышки можно и удвоить, и утроить на усмотрение владельца.
Как своими руками изготовить гусеницы для мотоблока
Рассмотрим, как сделать гусеницы для мотоблока своими руками. Для сборки гусеницы своими силами можно использовать разные материалы, которые несложно найти. Список материалов и инструментов, которые нужны для изготовления гусеницы:
- болгарка;
- дрель;
- электролобзик;
- сварочный аппарат;
- болты;
- гайки;
- ключи;
- ножи;
- отвертки;
- плоскогубцы;
- шлифовальные ленты;
- цепи.
Гусеничный привод для мотоблока должен равномерно распределять нагрузку на землю во время эксплуатации. Поэтому он должен быть прочным и в то же время легким.
Рассмотрим, как сделать гусеницы на мотоблок своими руками. Чтобы собрать самодельные гусеницы, можно выбрать одну из нескольких идей.
Самый доступный способ — это использование роликовой цепи с транспортерной лентой. Для получения гусеницы из указанных материалов края цепи и ленты нужно прошить.
Для этого можно применить станок, а можно сшить вручную. Но такой способ ненадежный. Для соединения подойдет также шарнир, похожий на рояльную ленту.
Толщина гусеничной ленты должна соответствовать мощности агрегата. Для тяжелой сельскохозяйственной техники лучше взять ленту потолще (7-15 мм). Ее нужно ставить аккуратно, так как она довольно тяжелая.
Рассмотрим, как сделать самодельные гусеницы для мотоблока из шин. Есть еще один метод изготовления самодельных гусениц для агрегата, в котором используется тракторный или автомобильный протектор шин.
Такие гусеницы приготовить проще, и они намного практичнее. У данного способа есть еще одно преимущество — готовить отдельно грунтозацепы не придется.
Способ изготовления: сначала нужно подобрать шину и аккуратно вырезать из нее дорожку с протектором. Если делать это вручную, то понадобится хорошо заточенный нож. Но, как показала практика, лучше использовать электролобзик и пилку с мелкими зубьями.
Для уменьшения трения, во время работы с электролобзиком нужно время от времени мочить его водой или специальным мыльным раствором.
После среза нужно обратить внимание на изнаночную сторону. Если будут заметны лишние слои, то их надо срезать. Что касается грунтозацепов, то при их недостаточном количестве можно нарезать новые.
Преимущество гусеницы из шин заключается в том, что она изначально круглая и имеет замкнутый круг. Минусом может оказаться ограниченная ширина шины.
Самодельные траки для гусениц
Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть – какую нагрузку вы собираетесь давать своему мотоблоку.
Из пластиковых труб
В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.
Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.
Из деревянных брусков
Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.
Вам могут быть интересны статьи про сборку снегоуборщика своими руками или каракат из мотоблока.
Железные траки
Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.
Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.
Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на самодельном снегоходе прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.
Способ изготовления гусеницы из ремней и цепей
Рассмотрим способ изготовления изделия из ремней и цепей. Из стандартных ремней с клиновидным профилем также можно сделать гусеницы. Соединяют их, используя грунтозацепы, которые крепят к ремням с помощью винтов и заклепок.
При изготовлении гусеницы из цепей у них должен быть одинаковый размер. Цепи разжимаются, замыкаются в кольцо и свариваются. Из стальных пластин можно изготовить грунтозацепы, которыми при помощи болтов скрепляют цепи.
В продаже можно найти уникальный гусеничный привод ГП — Н1, который подходит для многих мотокультиваторов. Он подходит для мотоблока «Нева», «Угра», «Каскад», «Салют», «Фаворит», «Ока», Havert, Caiman, Nusqarna.
У них диаметр окружности равен 30 мм. Для тяжелых мотоблоков, таких как «МТЗ» или «Агро», эти гусеницы не подходят.
Мотоблок «Нева» с гусеничной приставкой имеет хорошую проходимость. С ним невозможно застрять в условиях грязи, снега и песка. Он очень популярен в России, так как предназначен для обработки небольших территорий.
Готовые гусеницы к мотоблокам очень легко устанавливаются. Они служат как навесное оборудование.
Гусеничный модуль для мотоблока
Гусеничный модуль для мотоблока — это приставка, которая даст возможность преобразовать свою технику в снегоход или мотобуксировщик. Причем сделать это можно будет в считанные минуты.
Гусеницы для мотоблока выгодно иметь тем, у кого уже есть мотокультиватор. Имея такую приставку, можно поставить на гусеничный ход не только мотоблок «Нева» и другие марки подобной техники, но и мотокультиваторы, у которых диаметр рабочего вала равен 30 мм.
Для изготовления гусеничного привода к мотоблоку своими руками может понадобиться чертеж.
Под брендом «Крутец» выпускаются гусеничные ленты, которые независимо от мощности и веса культиватора, подойдут к мотоблокам любого производителя. У них прочная рама, и они могут эксплуатироваться в любой сезон. Приставка устанавливается на мотоблок с помощью ключей.
К известным приставкам на мотоблоки можно отнести отечественные «Рысь», «Муравей» и «Буран». К импортным относятся: Talon 380, Talon WTи др.
Что касается гусеницы, сделанной своими руками, то нужно помнить, что большой ее высоте повышается центр тяжести агрегата. Это грозит неустойчивостью и опрокидыванием на поворотах и проблемных участках. Для устойчивости нужно повысить дополнительную ось.
Если колесная база узкая, то ее нужно расширить. На ведущий вал надо установить втулку. Ее можно приобрести в любом магазине автомобильных запчастей.
Если использовать треугольный поворотный удлинитель (в случае отсутствия дифференциала), есть шанс повысить маневренность техники. Следует учесть, что агрегат с воздушным охлаждением двигателя не подходит для гусеничного хода.
Как выбрать движок
Для того, чтобы создать снегоход необходимо учитывать самую важную и центральную часть всего механизма — мотор. Мотор должен иметь приличную тягу, чтобы передвигать весь механизм в тяжелых условиях снежной погоды. Чтобы все получилось так, как нужно, подойдет мощный мотор от мотоблока Нева.
При наличии такого двигателя передвигаться на снегоходе-самоделке из мотоблока своими руками смогут один или два человека. Мощность двигателя имеет 6-7 лошадиных сил, чего вполне достаточно для передвижения по снежному покрову.
Если добавить снегоходную подставку к мотоблоку, то грузоподъемная сила увеличится и вы с легкостью сможете нагружать свой мотоблок для снежных поездок.
Чем хорош данный двигатель, спрашивают многие. На самом деле достоинств намного больше, чем только можно подумать:
- В первую очередь это демократичная стоимость.
- Так же хорошее качество доказано японским производством.
- Мотор имеет дополнительно систему воздухоохлаждения.
Также обратите внимание на то, что в качестве горючего может быть использован бензин.
Изготовление гусеничного хода для мотоблока
Автомеханик, специализируется на С/Х технике
Многие владельцы мотоблоков отмечают, что потенциал для улучшения функциональности этой техники очень и очень велик. Помимо возможности агрегации со всевозможным навесным оборудованием, позволяющим механизировать большинство работ, можно повышать и проходимость агрегата на вязком грунте и по снегу в зимнее время. Сделать это позволяет гусеничный привод для мотоблока.

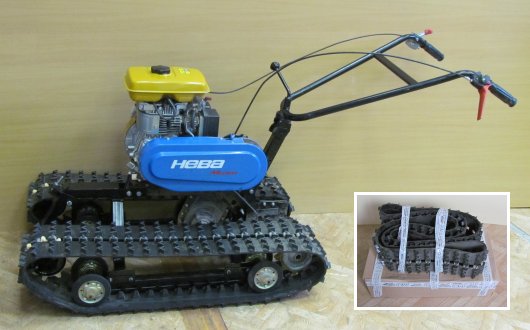

Особенности устройства гусеничной приставки
Гусеничный модуль на мотоблок представляет собой специальную деталь, позволяющую устройству легко перемещаться и транспортировать грузы по бездорожью. Высокую проходимость гусеницам обеспечивает большая площадь покрытия, в силу чего масса перемещаемого объекта распределяется по поверхности равномерно. В сущности, устройство с гусеничным ходом застраховано от риска увязнуть в вязкой и топкой поверхности. Малый сельскохозяйственный агрегат на гусеничном приводе показывает неизменную актуальность в самых разных условиях:
- для проведения работ на вязких и заболоченных почвах;
- для снегоуборочных работ (особенно в условиях обильных снегопадов);
- для транспортировки груза по бездорожью;
- в качестве вездехода для зимней рыбалки.
Помимо повышенной проходимости, такие агрегаты обладают и повышенной устойчивостью. Кроме того, при необходимости гусеничный привод легко трансформируется в колесный и обратно.
В данном видео вы подробнее узнаете о гусеничном ходе:
Принимая во внимание востребованность гусеничных приставок, производители изготавливают различные модификации гусеничного хода. Однако немало владельцев успешно справляются и со сборкой гусениц для мотоблока своими руками.
Конструкционные особенности
Гусеница имеет цепную конструкцию, состоящую из отдельных звеньев. Механизм состоит из двух металлических рам, на которых закреплены ролики и звёздочки. На последние надевается резиновая полоса с рельефным покрытием. Конструкцию гусеницы соединяет съёмная рамка.
@masterinst.ru
Колёса для самодельных гусениц крепятся к оси агрегата. С каждой стороны обычного мотоблока приделывается ещё одно колесо. На готовую четырёхколёсную технику можно нацепить гусеницы. Так как последние весят больше колёс, подобному устройству нужен двигатель повышенной мощности. Чтобы иметь возможность вернуть мотоблок в прежнее состояние, дополнительные колёса для гусениц лучше сделать съёмными.
Для создания самодельной гусеничной техники понадобится поршневой четырёхтактный двигатель. Чтобы обеспечить его полноценную работу, нужен механизм блокировки дифференциала, за счёт которого техника сможет свободно поворачиваться.
Трансмиссия устройства состоит из КПП, системы сцепления гусениц и механического редуктора. На рукоятке установлены рычаги, переключатели, аварийные узлы и прочие элементы управления.
Установка гусеничного механизма на фермерскую технику облегчит процесс работы с этим устройством. Такой мотоблок сможет свободно перемещаться по бездорожью, сугробам и эксплуатироваться во время дождя. Его используют для снегоуборки, работы на болотах, грузоперевозок в труднопроходимой местности.
Как сделать гусеницы на мотоблок своими руками
Для того чтобы собрать самодельные гусеницы для мотоблока, потребуются инструменты:
- аппарат для сварки;
- дрель;
- электрический лобзик;
- болгарка;
- стандартный набор инструментов (плоскогубцы, ключи, отвертки);
- ножи;
- ленты для шлифовки;
- цепи.
Существуют различные идеи, как сделать гусеницы самостоятельно. Одна из них — изготовление гусеничного привода из транспортной ленты и роликовой цепи. Изготовление гусеницы заключается в том, чтобы прошить боковые стороны цепи и ленты. Сделать это можно как на станке, так и вручную. Толщину ленты следует выбирать с учетом мощности мотоблока. Тяжелому мотоблоку понадобится толстая лента (от 7 до 15 мм).
Также существует способ изготовления гусениц из автомобильных покрышек.
Гусеничная приставка к мотоблоку своими руками
Чтобы усовершенствовать передвижные характеристики техники, многие приобретают гусеничные приставки. Гусеницы – один из типов навесного оборудования к мотоблоку, который можно сделать своими руками.
Гусеничные приставки: особенности устройства и преимущества эксплуатации
Гусеницы к мотоблоку – специальный механизм, помогающий улучшить процесс транспортировки грузов или перемещения самого мотоблока. Преимущество гусеничного механизма в том, что он позволяет покрыть большую площадь поверхности. Это дает возможность равномерно распределять нагрузку, оказываемую на почву при передвижении. Еще один плюс в том, что гусеничное оборудование предотвращает возможность застрять в грязи. Сейчас рынок переполнен предложениями различных подобных приспособлений. Следует обратить внимание на некоторые профилактические моменты эксплуатации устройства:
- регулярно осуществляйте контроль степени натяжения цепи;
- покрывайте маслом те части гусеницы, которые трутся друг о друга при движении;
- осматривайте цепь перед каждым началом работы на предмет неровностей и повреждений.
Мотоблок на гусеницах – полезное приобретение, которое будет выгодно своему владельцу. Причем, кроме возможности купить уже готовый механизм, можно немного потрудиться и сделать его своими руками.
Гусеницы для мотоблока: каким способом изготовить их самостоятельно?
Перед тем как начать, стоит отметить некоторые моменты. Гусеницы для мотоблока должны быть не слишком тяжелыми, потому что обычно данный мини-трактор обладает не слишком мощным двигателем. Чрезмерный вес может привести к тому, что устройство выйдет из строя. Есть несколько вариантов материалов: втулко-роликовая цепь в сочетании с транспортной лентой, шины, цепи, трубы, ремни. Чтобы своими руками сделать гусеницы на мотоблок, необходимо иметь в наличии следующие инструменты:
- болгарка, в некоторых случаях ‒ дрель, электролобзик;
- болты, гаечные ключи и, непосредственно, определенное количество гаек;
- шлифовальная лента, цепи, проволока;
- нож (преимущественно ‒ сапожный), набор отверток;
- аппарат для сварочных работ.
Как сделать гусеницы для мотоблока своими руками, можно узнать из видеоинструкции.
Конечно, схематическая разработка и чертеж – обязательный пункт в подготовке к самостоятельному изготовлению приспособления. Кроме самого механизма, можно самостоятельно изготовить гусеничный привод для мотоблока, применение которого зависит от фантазии владельца (начиная от работ с обработкой почвы, заканчивая даже сбором угля).
Гусеница из автомобильных покрышек
Гусеничная самоделка из автомобильных шин – самый часто встречающийся способ самостоятельного изготовления навесного оборудования. Для этого выберите покрышки, желательно от больших грузовых авто, учитывая также форму и рисунок протектора. Это поможет избежать взаимодействия с грязью, песком и снегом в дальнейшей эксплуатации.
Для гусеничного мотоблока нужно обрезать шину так, чтобы осталась сама беговая лента, то есть избавиться от бортов. Для этого потребуется хорошо наточенный нож (используется, преимущественно, сапожный).
Такая работа, конечно же, займет много времени и терпения, так как процесс довольно кропотливый. Чтобы упростить себе задачу, периодически смазывайте поверхность ножа мыльным раствором. Далее следует обработать изнаночную сторону покрышки, посредством срезки лишних слоев. Кроме того, можно самостоятельно спроектировать гусеничные грунтозацепы.
Преимущество данного вида самодельных гусеничных приставок в том, что сама покрышка изначально представляет собой замкнутый контур. Это уменьшает вероятность ее разрыва или повреждения во время работы. Недостатком же является то, что фиксированная ширина шины позволяет охватывать достаточно небольшую поверхность грунта. Но это не беда ‒ покрышки можно и удвоить, и утроить на усмотрение владельца.
Простейший способ создания гусеницы для мотоблока
Простейшая гусеничная приставка к мотоблоку изготавливается с применением втулочно-роликовых цепей и транспортерной ленты. Суть в том, что для этого вам не потребуется никаких приборов. Весь процесс происходит, так сказать, «на коленке».
Вначале подберите правильную толщину ленты, опираясь на мощность двигателя. Далее следует обработать края ленты, чтобы предотвратить их разлохмачивание и значительно продлить срок службы. После этого необходимо сшить края ленты, используя, например, специальный шарнир.
Такая конструкция, несмотря на примитивность процесса изготовления, прослужить долго и качественно, при этом ее легко можно отремонтировать, если понадобится. Кроме предыдущих двух способов, существует множество других путей изготовления гусеничных модулей.
В навесное оборудование также входят гусиные лапки для мотоблока. Эти фрезы успешно используют для работы с особо твердой почвой. Такое устройство применяется, например, для вспахивания небольших участков почвы. Гусиные лапки можно установить практически на любой мотоблок.
Из автомобильных покрышек
Это довольно простой способ, как сделать гусеницы на мотоблок своими руками. При этом такая деталь будет довольно надежной и практичной. Гусеница, изготовленная из автомобильной шины, изначально имеет замкнутый контур. Кроме того, в работе на агрегате, оснащенном таким приводом, не потребуются грунтозацепы. Недостатком можно выделить, разве что, небольшую ширину шины.
Прежде чем приступать к изготовлению, из покрышки, которая послужит материалом, нужно аккуратно извлечь дорожку с протектором. Вручную это делается остро заточенным ножом. Быстрее и легче можно справиться при помощи электрического лобзика и пилки (зубцы должны быть мелкими). Если протектор удаляется лобзиком, следует периодически смачивать его водой или мыльным раствором для снижения трения.
Сняв протектор, изучите «изнанку» покрышки. Если на ней есть дополнительные слои, их также нужно удалить.
Как сделать гусеницы для мотоблока своими руками
Существует несколько технологий реализации идеи. Для каждой из них требуются свой набор материалов, инструментов и определённые навыки. При изготовлении сложного механизма сто́ит следовать рекомендациям знающих мастеров.
@kalibrtractor.ru
Из покрышки
Считается, что это один из наиболее надёжных способов изготовить гусеничную конструкцию. Он хорош тем, что автопокрышка не нуждается в создании дополнительных грунтозацепов, так как на ней уже есть рельефный рисунок.
Наилучшим решением будет взять покрышки от колёс грузовика или трактора. Крупногабаритная транспортная техника обладает выраженным протекторным рисунком, обеспечивающим эффективный грунтозацеп. Чтобы гусеничный механизм мог свободно двигаться, сцепляясь с грунтом, поверхность материала должна иметь чётко выраженный рельеф. Диаметр покрышки сто́ит подбирать с расчётом на желаемую длину гусеницы.
Для работы нужно взять сапожный нож, заточить его до очень острого состояния и смочить в мыльной воде. Проявляя осторожность, вырезаем из автомобильной покрышки замкнутую ленту. Две боковины и мешающие внутренности срезаем электролобзиком с небольшими зубьями. Гусеничное кольцо должно иметь мягкую структуру, поэтому жёсткий внутренний слой материала следует сделать менее толстым.
Тракторные и грузовые покрышки обладают высокой устойчивостью к износу. Мотоблок на гусеницах из этого «сырья» спокойно может работать на территории, заполненной острыми камнями.
Этот прочный материал всегда находится в доступности — старые ненужные покрышки в больших количествах лежат в гаражах после использования. Они имеют замкнутую структуру, поэтому их не нужно дополнительно сшивать. Но при таких условиях гусеница имеет ограничения в плане диаметра и ширины. Однако разнообразие автопокрышек позволяет легко подобрать изделие с нужными параметрами.
@pro-motobloky.ru
Из ленты транспортёра
Для данного метода потребуется всего пара материалов, а в процессе работы можно обойтись подручными инструментами. Этот вариант часто используют дачники.
Гусенице при движении приходится выдерживать значительную нагрузку, поэтому для изготовления конструкции сто́ит выбирать толстую ленту около 7 мм. Для создания сцепления используем роликовую цепь с закрепляющей втулкой. Для придания гусеничной ленте дополнительной прочности по краям следует прошить её леской с шагом 10 мм. Укреплённая гусеница прослужит намного дольше. Чтобы из транспортной ленты получилось кольцо гусеницы, сто́ит прошить её торцевые части.
Дополнительные колёса, установленные на раме мотоблока, должны иметь тот же диаметр, что и основные.
Самый простой способ создания гусеницы
Наиболее простой способ сделать гусеничный ход для мотоблока — использование транспортной ленты и цепей из втулок и роликов. Удобство и простота сборки объясняются, прежде всего, тем, что для нее не нужно никакое сложное оборудование, всё делается руками. При этом конструкция получается практичная и долговечная, а при появлении повреждений легко поддается ремонту.
Исходя из мощности двигателя мотоблока подберите оптимальную толщину транспортной ленты. Обработайте ее края, чтобы предотвратить их распускание. После этого сшейте концы ленты при помощи специального шарнира.
