Почему моргает лампочка экономка при выключенном свете

Почему мигает во включённом состоянии

Энергосберегающая лампочка довольно сложная конструкция и она может иметь некоторые дефекты. Зачастую это неисправности её платы, которая отвечает за нормальную функциональность конструкции.
Производители постоянно борются с этой проблемой, и совершенствую свой продукт, но всё же есть три наиболее распространённые проблемы, о которых следует знать и разобраться с процессом устранения таковых.

Давайте подробно их разберём:

• Слишком низкий уровень входящего напряжения в сети. Из-за этого стартовый механизм не может нормально активировать всю систему и установить необходимый показатель напряжения. Допустимое отклонение показателя входящего тока, не более пяти процентов понижения или повышения.
• Необходимо проводить замеры, если показатель уходит за эту границу, то есть составляет 210 или 232 Вольта, вам следует обратиться в компанию по энергоснабжению. Из-за таких перепадов, из стоя могут выйти не только лампочки, но и остальная техника, так как зачастую предел колебания находится в рамках пяти процентов.
• Если входящее напряжение выше или ниже допустимой границы, то срок эксплуатации обычно лампы накаливания уменьшается примерно на двадцать процентов. А у ламп более сложной конструкции данное значение может быть больше.

Следующей проблемой, от которой зависит работа лампочки, это неисправность системы запуска. В большинстве случаем, невозможен.

Третья причина, это большие скачки напряжения во входящей сети. Такое явление также влияет на лампочки, и они мерцают. Причиной этому может стать включенная мощная техника, например, сварочный аппарат.

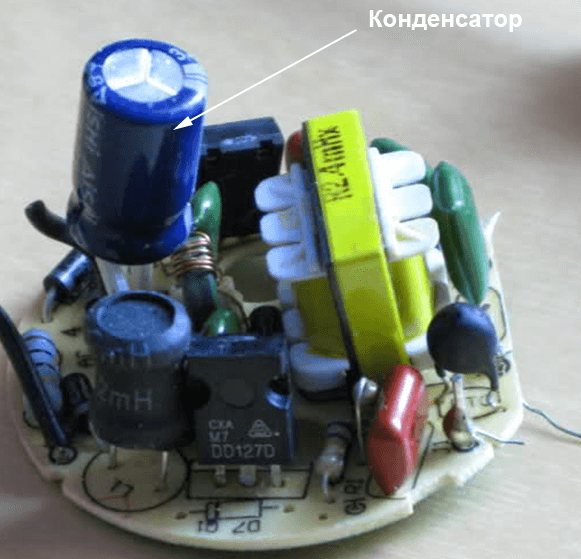

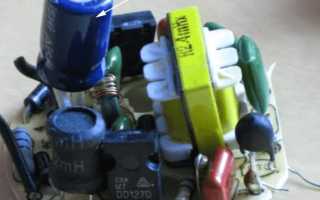

Причиной может быть нерабочий конденчатор

Зачастую лампы, которые мигают во время работы при включённом свете, при этом все необходимые условия полностью соблюдены, то они имею заводской брак. Ремонт таких устройств невозможен и их следует утилизировать или отдать по гарантии производителям. Так как некоторые поломки просто не поддаются ремонту либо их ремонт будет дорогим и очень трудоёмким, и такие затраты будут неоправданными.

Устранение мигания светодиодных и энергосберегающих лампочек, если выключатель с подсветкой !!!

Ремонт светодиодных ламп (моргание лампы)

Мигание в отключенном состоянии выключателя

Схема энергосберегающей лампы

Светильник на светодиодах оснащается электронным преобразователям и диодами, подсоединенным к его выходам. При подаче напряжения в схему возникает его преобразование в нужную величину с дальнейшей подачей к светодиодам.

Если в электросхеме не предусмотрен бестрансформаторный блок питания, импульсные помехи не устраняют, а гальваническая связь с линий отсутствует. Без электролитического конденсатора также невозможно сглаживать пульсации.

К контактам датчика подключены дополнительные цепи – подсветки, ограничения тока. При изменении положения контактной группы выключателя или реле лампа находится под напряжением постоянно. Нормально замкнутое состояние контактов способствует подаче на источник света напряжения 220 В. В нормально разомкнутом положении на нее поступает ток подсветки либо искрогасящей цепи. Они становятся причиной эффекта моргания.

Основные причины работы в нештатном режиме

Режим подсветки выключателя может стать причиной мигания светодиодной лампочки

Для запитки бытовой сети используется переменный ток. В данном случае светодиод, укомплектованный выпрямителем с фильтром, останется исправным. При накапливании напряжения наблюдается мигание.

У явления может быть и другая причина:

• Неправильная схема подсоединения. Ноль уходит на выключатель, фаза – на светильник, ноль заземлен.
• Наличие режима подсветки у выключателя.
• Близкое расположение оборудования с сильным магнитным полем – радиостанции, большой телевизора, вышки сотовой связи.
• Прокладка проводки внутри сырой стены.
• Наличие нескольких кабелей в штробе.

Мерцание из-за подсветки выключателя

Схема подключения светодиодной и неоновой подсветок

Подсветка потолочного светильника, совмещенного с индикатором яркости, провоцирует вспышки мощности диода. Для понимания причины, нужно разобраться с конструкцией устройства.

У подсветки есть резисторы и диоды, поэтому при выключении нет разрыва контактов. Резистор пропускает ток небольшой величины, накапливает его в конденсаторе. После переполнения остаточные токи поступают в осветительный прибор. Количества тока не хватает для включения, поэтому моргает лампа периодически.

Мигание из-за напряжения в сети

Частая причина неисправности – низкие параметры напряжения. Вольтажа в 220 В не хватает для качественного свечения источника со встроенным драйвером. Явление характерно для ламп, подключенных посредством диммера. Без поддержки данного параметра диммер не станет работать на полную мощность, появится мерцание. Проблему можно решить путем регулировки номинала или монтажа стабилизатора.

Без моргания будут работать только лампы, рассчитанные на номинал 180-250 В.

Наличие токовой утечки

Выпрямитель на входе драйвера выполняется как диодный мост с конденсатором фильтрации. В процессе работы на нем остается ток для зарядки. После накопления достаточного количества переизбыток начинает растекаться, вызывая вспышки. Утечка происходит и через некачественную изоляцию проводников, направленных на переключатель. Протекание малого тока приводит к мерцанию, оплавлению проводки, аварийным ситуациям.

Проблема, созданная проводкой

Плохая проводка – одна из причин мигания лампочки при выключенном включателе

Когда мигает в выключенном состоянии светодиодная лампа, проблема может состоять в качестве схемы подключения. При обустройстве осветительной линии фаза из короба подается на выключатель, ноль – на светильник. В перепутанном положении происходит непрерывная зарядка конденсатора и моргание отключенного светодиода.

При соблюдении схемы мигающая лампа сигнализирует о наведенном напряжении. Вместе с проводами осветительного прибора могут находиться другие кабели. Чтобы избавиться от явления, нужно полностью поменять проводку.

Если дом находится в сырой местности, для защиты от мерцания устанавливается УЗО.

Проблема в подсветке выключателя

Чаще всего с вопросом «Почему светодиодные лампы продолжают гореть при выключенном выключателе?» обращаются люди, использующие в помещении выключателями с подсветкой. Миниатюрная неоновая лампочка (иногда светодиод), расположенная внутри корпуса, не влияет на работу светильника, когда источником света является лампа накаливания или галогенка. Если же в светильник вкрутить светодиодную лампочку, то нередко она продолжит тускло гореть и после снятия напряжения.

Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже.

Из схем следует, что на нагрузке L1 после отключения освещения всё равно присутствует небольшой потенциал, который проникает через цепь неоновой лампочки (рис. 1) или светодиода (рис. 2) HL1. В некоторых случаях этого достаточно, чтобы запустить в работу схему питания светодиодной лампы. В результате выключенная светодиодная лампа полностью не гаснет. Она либо слабо светится или горит в пол накала, либо спонтанно мерцает.

Обозначения на схемах:

• HL1 – светодиод или неоновая лампочка подсветки;
• D1 – диод, ограничивающий обратное напряжение;
• L1 – светодиодная лампа основного освещения;
• S1 – выключатель с подсветкой.

Устранить данную неисправность можно тремя способами:

1. Заменить имеющийся выключатель на обычный или убрать из него подсветку своими руками.
2. Установить резистор (рис. 3) или конденсатор (рис. 4) параллельно нагрузке. Радиоэлемент можно разместить в распределительной коробке, в самом патроне лампы либо с тыльной стороны выключателя, если через него проходит и фазовый и нулевой провода. В первом случае потребуется резистор R2 с номиналом в 50 кОм и мощностью 2 Вт либо мощностью 0,5–1 Вт, но с сопротивлением в 1 МОм. Компактность и дешевизна резистора, в данном случае, неоспоримый плюс. Но есть и отрицательный момент – потребление активной мощности и незначительный нагрев. Второй вариант с конденсатором C1 лишен отрицательных моментов резистора и способен компенсировать сетевые помехи от других электрических приборов в помещении. Для установки потребуется неполярный ёмкостный элемент. Рекомендуется использовать конденсатор с ёмкостью от 0,1 до 1 мкФ, способный выдерживать напряжение в 630 вольт.
3. Убрать еле заметное свечение нескольких светодиодных ламп не составит труда, если они запитаны от одного выключателя. Для этого одну из LED-ламп необходимо заменить лампой накаливания небольшой мощности. Вольфрамовая нить будет выполнять функцию шунтирующего резистора, пропуская через себя вредный ток от подсветки. В результате ни одна из параллельно подключенных ламп не будет светиться при выключенном выключателе, так как силы тока не хватит, чтобы зажечь нить накала.

Устранение причины проблемы

Чаще всего используются такие способы устранения мигания выключенных лампочек:

1. Шунтирование резистором.
2. Шунтирование конденсатором.
3. Использование подсветки с выделенным проводом.
4. Установка проходного выключателя.
5. Удаление подсветки в выключателе.
6. Подключение параллельно светодиодной лампочки.

Шунтирование резистором

Прекратить мигания можно, если зашунтировать схемы сопротивлением. Для этого используем резистор, уровень сопротивления которого составляет 1 мОм, а мощность — 0,5 до 2 Ватт. Рекомендуется изолировать резистор термоусадкой — это обеспечит безопасность.

Оптимальный участок для подключения резистора — распредкоробка. Подключаем резистор между нулевым и фазным проводами лампочки. При подключении используем зажимы WAGO. Указанных действий достаточно, чтобы избавиться от мигания.

Бывает, что распределительная коробка установлена далеко, к ней отсутствует доступ (хотя так делать и нельзя по правилам). Возможна ситуация, когда в распредкоробке недостаточно свободного места, резистор можно присоединить к фазе или нулю осветительного прибора. После соединения концы оправить в клеммник.

Шунтирование отличается существенным минусом: сопротивление нагревается и, если неверно подобрать мощность, существует вероятность пожара. Следует учитывать то обстоятельство, что современные модели электросчетчиков учитывают расход электричества на разогрев сопротивления. Таким образом, придется платить не только за освещение, но и собственно за само шунтирование.

Шунтирование конденсатором

При отсутствии резистора можно обойтись конденсатором. Понадобится емкость в пределах 0,01 – 1мкФ и напряжением с двукратным запасом (440 Вольт), чтобы защититься от импульсных помех. Еще правильнее предусмотреть 630-вольтное напряжение.

Если все же конденсатор на 630 Вольт отсутствует, а есть устройство только на 400 Вольт, можно использовать указанную на рисунке ниже схему:

В данном случае один резистор защищает конденсатор от помех импульсного характера, а второй служит для разрядки конденсатора. В цепи переменного тока конденсатор выступает в качестве реактивного сопротивления. Оно не принимается в расчет электрическим счетчиком. К тому же конденсатор не нагревается (в отличие от резистора).

Исходя из сказанного, монтаж конденсатора — более правильный вариант как с технической точки зрения, так и по соображениям безопасности. Устанавливать конденсатор нужно с применением сопротивления на те же участки, о которых говорилось выше (распределительная коробка, клеммник осветительного прибора).

Чтобы подобрать конденсатор, нет нужды искать его в магазине. Достаточно разобрать пришедшую в негодность энергосберегающую лампочку и достать конденсатор из стартера. Однако следует заметить, что подойдет только керамический или бумажный стартер, но не электролитический. Последний в случае перепада напряжения может взорваться. Если выбран электролитический конденсатор, нужно предусмотреть значительный запас по напряжению.

Выделенный нуль

Если выключатель расположен в том же блоке, где и розетка, или к выключателю присоединен еще и нулевой провод, рекомендуется направить подсветку к нулю и фазе. Подсветка будет включена всегда, но и лампа больше мигать не будет. Способ сопряжен с прокладкой новых проводов и считается неудобным.

Проходной выключатель

Вместо стандартного переключателя подойдет проходной. В таком случае в одной позиции будет включена лампа, в другой — подсветка. Лампочка мигать не будет благодаря тому, что на нее подаются в отключенном положении только нулевые провода. Однако придется заводить нуль и на выключатель.

Метод одобряется большинством мастеров, поскольку не нужно тратить силы и время на подбор подходящего резистора и конденсатора. В то же время придется потратиться на приобретение проходного переключателя.

Подключение лампочки

Если в светильнике есть несколько рожков, то вместо одной энергосберегающей лампы рекомендуется параллельно подключить лампу накаливания. Это позволит покончить с миганиями.

Способ актуален только если есть несколько патронов к одной лампочке. Данный вариант самый малозатратный. Недостаток варианта в том, что придется отказаться от энергосбережения.

Демонтаж подсветки

Наиболее радикальный способ борьбы с миганием лампы — удаление подсветки из выключателя.

Как правильно обнаружить неисправность

Проверка проводки при помощи индикаторной отвертки

Для обнаружения неполадки нужно присмотреться к периодичности вспышек и выполнить поиск фазного и нулевого проводника с помощью индикаторной отвертки. Фаза, подкинутая на контакт выключателя, свидетельствует об исправности сети. Подвод тока к лампе провоцирует мигание.

Если поломка осталась, понадобится:

• поменять переключатель;
• осмотреть проводку на предмет разрыва изоляции или окисления контактов;
• проверить стабильность напряжения, включив отключатель.

При нормальных параметрах осмотра и повторном обнаружении проблемы стоит поставить новую лампочку.

Что проверить прежде всего

Первое, что надо проверить, если выключенная лампочка моргает — правильность подключения выключателя. Иногда на клавишу ошибочно заводят нулевой (нейтральный) провод, хотя необходимо сюда подавать фазу. Такой способ подключения выключателя может стать причиной того, что лампочка мигает при выключенном свете.

Проверить правильность подключения можно при помощи индикаторной отвертки. Надо разобрать выключатель. Сначала — снять клавиши, затем на винтах крепления проводов проверить наличие фазы. Для этого прикасаемся кончиком индикатора к винтам, при необходимости, нажимаем на кнопку (в некоторых моделях) и смотрим на светодиод. Горит — подключение правильное, на контактах «фаза». Не горит — ошибка подключения, и на выключатель заведен ноль. В первом случае ищем почему моргает лампочка дальше, во втором — исправляем ошибочное подключение.

Правильное подключение лампочки через выключатель: на него должна заходить фаза

Сразу надо найти/вспомнить схему проводки. Если на этом кабеле есть несколько выключателей, надо проверить правильность их подключения. Если перепутаны провода только на одном выключателе, надо перекинуть их на распределительной коробке над выключателем. Если подобная проблема есть на всех выключателях этой ветки, проще поменять местами провода на щитке.

Почему моргает выключенная энергосберегающая лампа

Проблем никаких не было, пока не появились в большом количестве энергосберегающие компактные люминесцентные лампы (КЛЛ) с электронной схемой зажигания. В таких лампах схема питания устроена таким образом, что даже если один провод (как правило, фазный) разорван выключателем с подсветкой, на конденсаторе фильтра может накапливаться заряд.

В результате напряжение возрастет настолько, что его хватит для запуска схемы, и лампа на мгновение зажжется. Это проявляется как периодическое моргание энергосберегающей лампы после выключения. Такой же эффект может проявляться и в светодиодных лампах.

Сразу сделаю оговорку, что моргание может проявляться не только из-за подсветки, но и вследствие других причин – плохая изоляция проводки, неисправность лампы, очень длинный провод от выключателя до лампы.

Например, при разомкнутом фазном проводе на всём своем протяжении от лампы до контакта выключателя этот провод представляет собой антенну. И если провод длинный (20-30 и более метров), и рядом проходит другой провод, на котором есть фаза, то на висящем проводе наводится фаза, мощности которой хватит для вспышек люминесцентной или светодиодной лампы.

Забегая вперед, скажу, что рекомендуемый способ избавления от вспышек отлично сработает и в этом случае, поскольку природа его одинакова – на фазный провод приходит слабый потенциал, который медленно накапливается на конденсаторе фильтра, и через некоторое время напряжения на конденсаторе (десятки вольт) становится достаточно для запуска схемы электронного балласта.

Энергосберегающая лампа также может моргать или не моргать в зависимости от конкретного типа лампы и производителя. В последнее время производители дорабатывают схему ламп для решения описанной здесь проблемы.

Проводка

Если попытки «вылечить» выключатель с подсветкой от постоянного моргания лампочек описанными выше способами не увенчались успехом, причиной этого может быть плохая электропроводка в доме. Изношенная изоляция кабелей и обилие некачественных скруток в старых здания могут приводить к утечкам, из-за которых люминесцентные и светодиодные лампы моргают как во включенном, так и в отключенном состоянии.

При уверенности в том, что проводка полностью соответствует необходимым требованиям, нужно проверять светильник и выключатель на предмет качества подключения жил. Плохой их контакт тоже может провоцировать мерцание.

Причиной неполадки может быть разрыв нулевого проводника в элементах электропроводки (распределительная коробка, выключатель, прибор-потребитель). Низкоквалифицированные электрики иногда по ошибке перекусывают его вместо фазной жилы. Это не только приводит к миганию экономичной лампочки, но и противоречит нормам электробезопасности.

Плюсы и минусы работы светодиодов

Подобные изделия завоевали популярность у населения, благодаря ряду положительных качеств. Главным их достоинством является экономичность: лампы имеют долгий срок службы, что подтверждается гарантийными обязательствами на три года. К тому же для их функционирования требуется минимальное количество энергии.

Важным преимуществом является и экологическая безопасность. Светодиодные устройства не излучают ультрафиолетовых волн, которые могут нанести вред живым организмам. В их конструкции не используются опасные материалы, что облегчает утилизацию.

Подробное изображение строения светодиодной лампы с обозначением всех элементов, а также информативные подписи, которые рассказывают о назначении узлов

К недостаткам LED-устройств в первую очередь можно отнести высокую стоимость. Следует также учесть, что их работа имеет специфические черты: порой светодиоды мигают или не отключаются даже после того, как выключен коммутатор.

Эти недостатки вызываются сохранением заряда, который накапливается в конденсаторе. Слабый пульсирующий ток приводит к миганию, а более сильный – создает продолжительное свечение.

В чем может быть причина

Распространенные причины горения выключенной лампочки — использование выключателей с подсветкой, неполадки в сети, неисправности самих приборов. Каждую причину рассмотрим отдельно вместе с методами решения.

Выключатели с подсветкой

Использование переключателей со встроенной подсветкой удобно, но иногда приводит к свечению прибора в выключенном состоянии. Свечение может быть равномерным или пульсирующим. И если первое просто нетипично для схемы, то второе негативно воздействует на устройство и уменьшает его ресурс.

Правильная схема подключения выключателя с подсветкой.

Выключатель, помимо основных элементов, может иметь небольшую неоновую лампочку и ограничивающий напряжение резистор. Иногда ограничение оказывается неполным.

Покупая устройство, стоит изучить его характеристики и проверить наличие подсветки. Если опция не принципиальна, лучше отказаться от товара в пользу простой конструкции.

Для решения проблемы потребуется разобрать выключатель и отсоединить от схемы резистор и неоновую лампочку подсветки. Можно попытаться установить параллельно лампе сопротивление в пределах 50 кОм, которое будет забирать лишнее напряжение. В светильники с несколькими патронами достаточно вкрутить в один из патронов традиционную лампу накаливания. Она будет выполнять функцию разряжающего резистора.

Ошибка в подключении к сети

Если при подключении светильника к сети были допущены ошибки, вероятно свечение при выключенном питании. Причина в подключении фазного провода непосредственно к светильнику, в то время как нулевой провод идет на выключатель. Даже размыкание цепи не прекращает подачу напряжения на контакты прибора.

Как подключить люстру. Ошибки подключения

Выход — проверка цепи на наличие ошибок и устранение несоответствий. Проверьте схему на наличие оголенных проводов. Нередко повышенная нагрузка на элементы перегревает и плавит изоляцию. Появляется лишний контакт, приводящий к короткому замыканию или другим нарушениям.

Заводской брак

Заводской брак часто оказывается главным фактором, приводящим к свечению или мерцанию при выключенном питании. Избежать ситуации поможет тщательный подбор лампочки.

Производство энергосберегающих ламп.

Придерживайтесь следующих рекомендаций:

1. Выбирайте устройство на основании параметров мощности с учетом нормативных таблиц конкретного производителя.
2. Не приобретайте дешевые устройства китайской сборки. Они ненадежны и не гарантируют соответствие схемы необходимым требованиям.
3. Оптимальный гарантийный срок для ламп должен составлять минимум 6 месяцев. Все устройства с меньшей гарантией можно отметать как низкокачественные.

Устраняем проблему №1

После того, как вы поняли, почему почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

• Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
• Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
• Завернуть токи в цепь с меньшим сопротивлением.
• Заменить выключатель на модель без подсветки или поставить другие лампы.

Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков поставить лампу накаливания. Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Убираем подсветку

В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

Разбираем выключатель чтобы добраться до крышки

Крышку можно поддеть ногтем или отверткой. Сняв ее , на обратной стороне обнаруживаем плату.

На обратной стороне крышки установлена маленькая плата подсветки

Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.

Оставляем подсветку, меняя параметры цепи питания

Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).

Подсветка на выключателе может быть собрана так

В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:

• не менее 220 кОм, если подсветка с неоновой лампой;
• не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).

Кроме того в цепь за сопротивлением встраивается диод IN4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на фото.

Схема усовершенствованной подсветки

Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.

Убираем моргание ламп при выключенном свете

В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…

Создаем параллельно лампе цепь с меньшим сопротивлением

Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой, можно — термоусадочной трубкой.

Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.

Тщательно изолируем все участки без изоляции

Есть два способа установить это резистор: в распределительной коробке или непосредственно на светильнике

Важно только чтобы он подключался параллельно лампе

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: легко коротнуть

На те же места подключаете подготовленный ранее заизолированный резистор. Это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны. И еще раз напоминаем, все эти работы надо проводить с отключенным на щитке питанием.

Принцип работы ламп и как это влияет на освещение

Неполадки с неправильным или скорее несвоевременным мерцанием энергосберегающей лампочки редко бывают связаны с сетевыми параметрами или качеством проводки. Здесь причина всегда кроется в том, как устройство работает, а точнее – в принципе его питания. Для большего понимания следует рассмотреть конструкцию лампы.

Может показаться, что светодиодные и люминесцентные лампы имеют сходство с традиционными лампами накаливания, однако разница колоссальна. Дело в том, что эти два типа светильников работают под постоянным током или током очень высокой частоты после выпрямления сетевого напряжения и преобразования. Почему же это происходит, можете спросить вы, если по бытовой сети пускают переменный ток с напряжением в 220 В? Очень просто – внутри каждой лампочки находится миниатюрный выпрямитель.

Более того, на входе каждого такого устройства располагается простая микросхема с пусковым конденсатором, диодным мостом и другими элементами. Эту плату в широком профессиональном кругу именуют балластом. Если говорить упрощенно, то переменное напряжение становится выпрямленным постоянным после того, как проходит через диодный мост. За сглаживание пульсаций в цепи отвечает сглаживающий конденсатор. Примечательно, что именно он является причиной того, почему лампочки моргают, когда находятся в выключенном состоянии.

У ламп производства известных авторитетных компаний данная проблема встречается реже. Вероятно, это связано с более высоким качеством сборки и исходных материалов. О характеристиках ламп и их выборе можно узнать из статьи про лучших производителей энергосберегающих лампочек (для перекрестной ссылки).

Энергосберегающие лампочки, к слову, моргают не только при выключенном выключателе. Встречаются ситуации, когда они «грешат» этим и при включенном свете или сразу после включения, причем временно или постоянно. Тем не менее, чаще всего эта проблема наблюдается при отключенном питании.

Разбор схемы

Здесь все достаточно просто. Напряжение в 220 вольт подается от сети переменного тока на диодный мост через предохранитель. Он обозначен на схеме «F1». После диодного моста выходит ток постоянного действия с определенной небольшой пульсацией. Чтобы сгладить пульсацию в схему устанавливается конденсатор. Он обозначен как «С4».

Энергосберегающая лампочка в электрической схеме

Так вот этот конденсатор и является той самой причиной, заметьте – основной, почему энергосберегающая лампа мигает после выключения. Правда, это не единственная причина, почему моргают эти осветительные приборы после отключения, поэтому рассмотрим все их по порядку.

Причина №1 – подсветка выключателя

Чтобы ночью быстро найти выключатель, производители устанавливают на них неоновые лампочки или светодиоды. Это удобно со всех сторон. Так вот подсветка подключается параллельно контактам самого выключателя. При этом любая электрическая цепь обладает определенным сопротивлением. В нашем случае со светодиодом – это 100 кОм с мощностью всего лишь в один ватт, с неоновой подсветкой – 1000 кОм и мощностью от 0,5 до 1,0 Вт.

Так почему моргает лампочка? Все дело в том, что при включенном выключателе нагрузка тока полностью идет на энергосберегающую лампу через контакты. Как только выключатель отключается, разрывается цепь, соединяющая лампу и сеть. Но небольшой мост в виде светодиодной (неоновой) подсветки остается. Проходящий через него ток имеет небольшое значение нагрузки, но именно его хватает, чтобы зарядить фильтрующий конденсатор в схеме подключения лампы.

Подсветка выключателя может быть одной из причин мигания выключенной лампочки

Как только конденсатор наберет необходимый объем электроэнергии, он начнет пытаться включить схему самой лампы. Но его зарядки на это не хватает. То есть, набрал заряд, отдал лампе, разрядился, опять необходимо время, чтобы зарядиться. А на деле получается, что энергосберегающая лампочка мигает все время.

Что делать

• Самый простой вариант – удалить подсветку выключателя, разъединив соединительные провода между контактами и источником подсветки.
• Если выключатель работает сразу на несколько источников света, то рекомендуется одна энергосберегающую лампу заменить обычной лампочкой накаливания. При этом небольшой ток, проходящий через неон или светодиод, будет уходить на нагрев нити накаливания. А этого тока не хватит, так что ничего мигать не будет.
• Если выключатель работает только на одну энергосберегающую лампу, но менять ее вы не желаете, тогда можно установить ее параллельно прямо в люстре сопротивление с параметрами 50 кОм и 2 Вт. По сути, это сопротивление будет выполнять функции лампы накаливания. Скажем прямо – бредовая идея, которую не стоит даже использовать, лучше приобрести выключатель без подсветки.

Причина №2 – неправильно проведенный монтаж

Что значит, неправильный монтаж? Это когда на включатель подается не фаза, а ноль. То есть, источник света всегда будет находиться под небольшим напряжением. Во всяком случае, его будет хватать для подзарядки конденсатора. В этом случае есть единственный выход – поменять местами фазу и ноль в распределительном щите.

Хотелось бы добавить, что энергосберегающая лампа будет мигать и в том случае, если проводка в доме находится в неудовлетворительном состоянии. Что делать в этом случае? Здесь два варианта:

1. Поменять всю проводку. Это долго, затратно, во всяком случае, придется ждать следующего капитального ремонта. Хотя можно замену провести открытым способом.
2. Установить УЗО и сделать заземление сети по участкам.

Причина №3 – низкое качество

Третья причина, почему мигает энергосберегающая лампа – это ее низкое качество.Что греха таить, на рынке присутствует огромное количество энергосберегающих ламп, которые не соответствуют государственным стандартам. Это не только приборы китайского производства, этим грешат и отечественные производители. Поэтому установленные в сеть освещения дома эти приборы подчас не только мигают, они просто не горят.

Поэтому совет – приобретайте лампы только брендовых производителей, которые доказали надежность и высокое качество своей продукции. Хотя необходимо отметить, что и у таких производителей случается брак. Так что от этого никто не застрахован.

Проблемы с изоляцией

Иногда ответ на вопрос «почему моргает лампочка» может вас не обрадовать. Одна из причин — большие токи утечки. В некоторых случаях тому виной плохой контакт. Это решить просто — зачистить окислившийся проводник, контактную площадку, получше затянуть болт, перепаять соединение. Это несложно.

Но иногда мигание лампы вызвано ухудшившейся изоляцией. Где-то она повреждена, в результате часть тока «утекает». На практике это выражается как раз морганием ламп, их неровным свечением. Если на линии установлен автомат, его часто выбивает «без причины». На самом деле причина есть, и это — плохая изоляция проводки.

Наличие «пробоя» можно предварительно оценить при помощи обычного мультиметра. Для этого отключаем питание (выключаем автомат, рубильник, выкручиваем пробки), переводим мультиметр в режим прозвонки. Одним щупом прикасаемся к оголенному проводнику проблемной ветки, второй — к стене, заземляющему контуру. Если есть проблемы, вы услышите писк прибора. Это и будет означать, что изоляция пробита.

Проверка пробоя изоляции проводов при помощи мультиметра

Также надо будет проверить нет ли сообщения проводов в кабеле между собой. Для этого щупы прикасаются к каждому из проводов попеременно (как на рисунке выше).

Точно размеры проблемы (насколько повреждена изоляция) можно определить при помощи мегомметра, но этот прибор есть, в основном, в арсенале специалистов, а само измерение ничего не даст. Все равно придется менять проводку, так как при пробое изоляции она небезопасна.

Конструкция светодиодной лампы

Для того чтобы выяснить причину свечения устройства после выключения, нужно внимательно рассмотреть устройство LED-прибора, а также выяснить принцип его работы.

Конструкция такой лампы достаточно сложна; она состоит из следующих элементов:

• Чипы (диоды). Основной элемент лампы, обеспечивающий излучение потока света.
• Печатная алюминиевая плата на теплопроводной массе. Этот компонент предназначен для отвода излишнего тепла в радиатор, благодаря чему в приборе поддерживается температура, которая необходима для корректной работы чипов.
• Радиатор. Устройство, на которое подается теплоэнергия, отведенная от других узлов LED-лампы. Обычно эта деталь выполняется из анодированного сплава алюминия.
• Цоколь. Основание лампы, предназначенное для соединения с патроном светильника. Как правило, этот элемент выполняется из латуни, покрытой сверху слоем никеля. Нанесенный металл противодействует коррозии, одновременно содействуя контакту прибора с патроном.
• Основание. Нижняя часть, прилегающая к цоколю, выполняется из полимера. Благодаря этому корпус защищается от пробивания электротоком.
• Драйвер. Узел, обеспечивающий стабильную бесперебойную работу прибора даже в случае резкого изменения показателей перепадов напряжения в электросистеме. Функционирование этого узла происходит аналогично гальванически развязанного модулятора стабилизатора электротока.
• Рассеиватель. Стеклянная полусфера, покрывающая прибор сверху. Как следует из названия, деталь предназначена для максимального рассеивания светового потока, который излучают диоды.

Все узлы прибора связаны друг с другом, что обеспечивает его надежное функционирование.

Причины обязательного устранения мигания ламп

Когда свет отключен, а лампочка моргает по ночам, необходимо сделать все, чтобы это не повторялось. Устранить мерцание нужно из-за следующих причин:

1. Происходит постоянное нарушение покоя человека.
2. Уменьшается срок работоспособности осветительного прибора. В результате этого длительность службы лампы сокращается в разы. И даже расхваленная изготовителем высокая производительность и длительный срок работы не помогут. Средний срок службы светодиодной или люминесцентной лампы составляет почти 10 тыс. часов (плюс/минус еще несколько сотен часов). Такой длительный период работы определяется тем, что светодиод потребляет значительно меньше электрической энергии. Но если лампа будет постоянно моргать, то срок работы составит 4-5 тыс. часов или меньше. Тут важным фактором является и качество лампы, и фирма-производитель.
3. Небезопасность для жилого помещения и его жильцов. В любой момент может произойти замыкание электрической сети, что часто провоцирует пожар, воспламенение и возгорание в проводке.

Поэтому, столкнувшись с такой проблемой, нужно попробовать лампу просто заменить и посмотреть, что будет. Если это не помогло, то без наличия специальных навыков и инструментов разбираться с проводкой и электрическим щитком не стоит. Среди основных правил безопасности, которых надо придерживаться, в первую очередь стоит отметить такие, как:

• отключить электрическое питание на щитке, чтобы обезопасить жильцов квартиры или дома;
• вызвать электрика;
• предупредить соседей по лестничной площадке, что наблюдаются подобные проблемы и поэтому будет проводиться ремонт проводки.

Таким образом, мигание лампы после выключения встречается часто. Решить эту проблему возможно, но для этого необходимо установить истинную причину такого явления. Если самостоятельно справиться с последствиями мерцания светодиодного осветительного прибора не выходит, тогда нужно обратиться за квалифицированной помощью.

Почему мигает выключенная энергосберегающая лампа

Борьба с миганием

Существует несколько способов, позволяющих устранить мигание, разберем их по порядку. Первая причина – выключатель с подсветкой, чтобы энергосберегающая лампа перестала мигать, вы можете:

Сделать искусственный обрыв в цепи светодиода – наиболее простой способ, коммутатор можно безболезненно разобрать. Для этого снимите клавишу и фальшпанель, внимательно осмотрите провода и определите, какой из них питает светодиодную или неоновую подсветку. Откусите контакт хотя бы с одной стороны.

Отключите светодиод

Если есть место в плафоне или светильнике, подключите в цепь лампочку накаливания, которая станет шунтом для тока разряда. После этого улучшиться спектр световых температур и лампы перестанут мигать. Если ни места для лампы, ни возможности разбирать выключатель нет, можете подключить резистор к энергосберегающей лампе

Место установки инее важно – на патроне или в распределительной коробке. Подойдет вариант детали с мощностью резистора в 2Вт

Его легко припаять и заизолировать, он также будет выступать в роли шунта. Наиболее радикальный, но и действенный способ – полная замена выключателя с подсветкой на классическую клавишную модель. Этот метод можно реализовать, когда замена не испортит интерьер или вы все равно собираетесь делать ремонт в ближайшее время.

В остальных случаях действуйте по обстоятельствам – если выключатель установлен в разрыв нулевого провода, стоит поменять подключение разводки в распредкоробке. При слабых контактах подогните их или замените вышедшие со строя узлы.

Если кабельно-проводниковая продукция в системе электроснабжения имеет слабую изоляцию, проблема решается заменой проводки. А причина некачественных энергосберегающих ламп решается заменой прибора освещения на модель от проверенного производителя.

Настоящее время электроэнергия стоит достаточно дорого, поэтому люди стали чаще задумываться о том, как сэкономить свои средства и снизить потребление электроэнергии. Так как старые лампы накаливания не дают нужной экономии, люди стали чаще использовать энергосберегающие люминесцентные лампы.

Используя энергосберегающие лампы, люди часто встречается проблемой, когда при включении они начинают мигать. Давайте попробуем разобраться, почему мигает энергосберегающая лампа, когда выключатель включен.

Существует три основных проблемы возникновения мерцания энергосберегающих ламп:

• наличие у выключателя светодиодного индикатора;
• неправильный монтаж или нарушение электропроводки;
• брак при изготовлении.

Почему светится или мигает лампа

Одна из самых распространенных причин — подсветка на выключателе. Светодиоды чувствительны к сверхмалым токам и наводкам, а элементы выключателя с подсветкой пропускают слабые токи, даже если состояние «выкл». Вторая, так же очень частая причина — выключатель размыкает ноль вместо фазы. Разорванный ноль, как правило, имеет емкостную связь с окружающей проводкой и благодаря этому, возникают паразитные токи.

Ситуация, когда выключатель разрывает ноль, повсеместно встречается в проводке советского времени. Явление это настолько часто, что порой создается впечатление, будто так делали специально. Напомню, в «правильной» электропроводке выключатель должен разрывать фазу. Разорванный ноль, кстати, заставляет светиться индикаторную отвертку, приложенную к нему. Аналогично отвертке-индикатору, лампочке порой достаточно долей миллиампер для слабого свечения.

Почему некоторые лампы слабо светятся, а некоторые мигают? Обычно это обуславливается конструкцией драйвера лампы, который спрятан в цоколе. Считается, что у мигающей лампы драйвер более качественный, а у «тлеющей» более дешевый. Здесь сложно сказать о надежности, перегорают и те, и те.

Из-за выключателя при выключенном свете светится светодиодная лампочка

В настоящее время, огромное количество электрических устройств, которые давно всем известны и знакомы, оснащаются для удобства использования или управления, дополнительными элементами, которые не могут корректно работать вместе в одной электрической цепи.

К данным устройствам относится выключатель, в который для удобства установлен светодиод. В данном случае, нормальная работа такого выключателя и светодиодов невозможна. Поэтому требуется проведение некоторых работ.

Работы по устранению неисправности:

• Переделка выключателя;
• Замена выключателя.

Как говорилось ранее, установленный в выключателе светодиод, для оптимальной работы, подключен к сети через резистор. В свою очередь резистор, постоянно отдавая накопленный заряд светодиодам, заставляет их светиться.

Поэтому, в данной ситуации лучшим решением будет убрать светодиод из схемы выключателя. Делается это достаточно просто. Выключатель разбирается и при помощи кусачек, светодиод с резистором откусываются.

Лучшим решением избавиться от данной проблемы будет убрать светодиод из схемы выключателя

Стоит отметить, что если у вас имеется в наличии обычный выключатель, то можно воспользоваться вторым способом. Просто заменить его.

Для этого, необходимо выключить автоматический выключатель в распределительном щитке. После этого, используя набор отверток, разобрать выключатель, и отсоединить его от токоведущих проводников и установить новый.

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп.

Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Методы устранения мигания бюджетной лампочки

Простейший способ решения проблемы мигающей лампы – демонтаж подсветки. Для современных переключателей такой вариант не подходит. Если источник света недорогой, можно применить одну из технологий, описанных ниже.

Повышение емкости конденсатора

Отключение светодиода или неоновой лампочки в выключателе

В качестве резистора допускается использовать бумажный или керамический конденсатор емкостью 0,01-1 мкФ с напряжением 630 В. Элемент отличается минимальным энергопотреблением и нагревом.

На один переключатель понадобится припаять два резистора.

Ограничение протекания тока через светодиоды при помощи токогасящего резистора

В схему светодиодного источника света можно включить маломощный резистор на 1-2 Вт. Изделие примет токи утечки, которые заряжают конденсатор.

Установка резистора производится в распредкоробе, поскольку при включении он будет нагреваться. Для дополнительной защиты допускается применять трубку с термоусадкой. При правильном монтаже диоды мерцать перестанут.

Использование самодельных фильтров

В качестве приемника импульса можно установить в соседнее гнездо лампу накаливания малой мощности

Когда моргает светодиодная лампа при выключенном свете, стоит сделать самодельный фильтр. Понадобится лампочка накаливания, вкрученная во второе гнездо, как можно ближе к точке напряжения на входе. Изделие будет своеобразным приемником импульса.

Недостаток технологии – наличие одного гнезда в люстре. Если поставить лампу накаливания с большой мощностью, электричество экономиться не будет. Ситуацию легко исправить, установив в один рожок LED-источник, а во второй – маломощный на 25-40 Вт.

Доработка проводки

Изменение мест фазы и нуля приводит к обрыву последнего на выключателе с дальнейшей подачей фазы на источник света. Даже конденсатор с увеличенной емкостью будет мигать. Решение проблемы заключается в замене фазы:

• изменение места расположения нейтрали и фазы в распределительном боксе на весь дом или квартиру;
• аналогичные работы в распредкоробе помещения.

Замена выключателя

После установки нового переключателя видимое мерцание пропадет. Лампочка будет пульсировать, но без восприятия свечения органами зрения. Минус технологии – повышение утомляемости глаз, негативное воздействие мигания на нервную систему.

Нормальный коэффициент пульсаций составляет не более 5 %.

Удаление диода

Строение выключателя с подсветкой

Технология подходит для моделей без защиты от моргания в режиме отключения. Для работы понадобятся шлицевая или крестовая отвертка, кусачки, пассатижи, указатель напряжения.

Если в конструкции источника света есть диодный резистор на плате, его можно отключить. Понадобится сделать следующее:

1. Обесточить линию через автомат питания.
2. Проверить наличие напряжения на контактах.
3. Извлечь выключатель из короба в стене. Отверткой снимаются подвижные накладки, а потом тянутся с усилием в направлении пола.
4. Удалить шурупы-фиксаторы с усиков переключателя.
5. Произвести отключение диода, разорвав кусачками провод.

Замена коммутатора

Перед проведением любых работ, связанных с электричеством, необходимо выключить питание в электрощитке

Делать замену стоит, когда нет возможности отключить диод на переключателе. Для работы понадобятся большая и маленькая отвертки, кусачки и пассатижи. Процесс замены реализуется так:

1. Обеспечение безопасности мероприятий. Выключается питание в щитке и проверяется сеть на предмет напряжения.
2. Снятие декоративной накладки, извлечение переключатели из ниши в стене.
3. Удаление проводов коммутатора, установка нового переключателя и подсоединение на него кабелей.
4. Укладка жил.
5. Монтаж фурнитуры так, чтобы кабель питания не попал под зажимы.
6. Сборка нового коммутатора в обратной последовательности.

Чтобы не запутаться, промаркируйте проводники и гнезда.

Организация отдельной нейтрали

Способ приемлем на этапе ремонтных работ или при наружном типе проводки. На подсветку понадобится подсоединить индивидуальные фазный и нейтральный провод. Переключатель можно будет легко найти в темноте, мигание лампочки пропадет.

Выключатель с подсветкой

В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20–30 %.

Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.

Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).

Как устранить

Справиться с проблемой можно 4 различными методами:

1. Использовать светодиодную лампу с защитой от мерцания;
2. Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
3. Удалить (отключить) светодиодный индикатор выключателя;
4. Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).

Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.

Удаление светодиодного (неонового) индикатора

В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:

1. Отключить автоматический выключатель, который питает цепи освещения;
2. Проверить отсутствие напряжения;
3. Достать механизм выключателя;
4. Удалить индикатор путем отключения его кончиков от цепей освещения;
5. Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.

Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.

Установка дополнительного сопротивления (шунтирующего резистора)

Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.

Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.

В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.

Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.

Применение лампы накаливания в качестве шунта

Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.

В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25–40 Вт.

Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.

Причина мерцания энергосберегающих ламп при выключенном свете

Дело в том, что большинство хозяев, максимально создавая удобство и комфорт для проживания в своем жилище, стараются устанавливать выключатели со светодиодной подсветкой, которые очень удобны в ночное время суток. Но в тоже время это и является основной причиной феномена моргания лампы после выключения света.

В отличие от обычных выключателей, которые при выключенном режиме разрывают электрическую цепь, в выключателе со световым индикатором постоянно присутствует незначительное питание, не создающую нагрузку на общую сеть.

Это же незначительное питание, которое проходит через подсветку выключателя, и является подзарядкой для фильтрующего конденсатора в энергосберегающей лампе. Накопив достаточное количество питания, он старается запустить лампу, но в итоге энергия хватает только на короткую вспышку света. После чего конденсатор вновь разражается, и этот процесс повторяется.

У многих может, возникнут вопрос, моргает энергосберегающая лампа после выключения, не опасно ли это? Такая вероятность существует. Так как ресурс такого изделия рассчитан на определенное количество запусков, и со временем при частом запуске этот запас может быстро выработаться и раньше гарантированного срока выйти из строя. Для организма человека также вероятен риск, если учесть что свет мигает в жилых комнатах, происходит усталость зрения, вследствие чего снижается мозговая активность и трудоспособность организма в целом. Чаще всего этому подвержены дети. По стандарту коэффициент мерцания света не должен превысить 20%.

Здесь также можно упомянуть и о светодиодной ленте, по принципу он аналогичен работе лампы, на входе блока питания предусматривается такой же диодный выпрямитель и конденсатор, что после выключения света она переходит в тлеющий режим, и время от времени моргает.

Уважающие себя изготовители информируют потребителей, указывают на упаковке данного изделия информацию надлежащего характера «не используется с клавишными выключателями с подсветкой, фотоэлементами, регуляторами яркости, диммерами, таймерами и др.».

Почему моргает энергосберегающая лампа после выключения и как устранить видео

В редких случаях бывают и исключения когда выключатель в комнате без светодиодного индикатора, но свет все равно мигает. Причиной этому может послужить изделия из низкого качества. Обычно качественные световые приборы, стоят не дешево, но наш менталитет привык практический экономить на всем, что нередко приходиться покупать китайскую продукцию сомнительного качества, без гарантии на брак и срока службы.

В данном случае самое простое и быстрое решение проблемы, это отключить подсветку в выключателе от питания путем перекусывания одного провода, который питает подсветку после выключения.

Откусываем светодиод в выключателе видео

Но иногда встречаются такие ситуации, где хозяева не желают отказываться от таких удобных выключателей, одной из причин может послужить даже то, что они являются как неотъемлемой частью декора. Как быть и что делать в такой ситуации?

Как удачный способ решения в данной ситуации, это к энергосберегающей лампе параллельно вмонтировать дополнительное сопротивление (резистор) мощностью 2 Вт и сопротивлением 50 кОм.

На рабочую схему светодиодных ламп данное сопротивление никак не повлияет, но при выключенном выключателе с рабочей подсветкой, то питание, которое подается для подзарядки пусковому конденсатору, будет потребляться встроенным резистором.

В целях безопасности, встраиваемое сопротивление следует изолировать терма усадочной трубкой. Само подключение резистора можно произвести в распределительной коробке (весь процесс можно просмотреть на видео), в плафоне или же у патрона лампы.

Мигает выключенная энергосберегающая лампа, как устранить проблему видео

И в заключение хотелось бы сказать, если моргает экономка после выключения света, не поленитесь, исправьте этот недостаток, так вы сможете уберечь ее от преждевременного выхода из строя. У вас в доме установлены выключатели с подсветкой, и вы в скором времени планируете приобрести энергосберегающие лампы? наш совет перед покупкой обязательно поинтересуйтесь у продавца, есть ли у них лампы, которые не мигают при выключенном свете. Учтите, что небольшая переплата, может сэкономить вам кучу времени и нервов на разбирательство и устранения данной причины.

Причины мерцания

Энергосберегающая лампа может мигать в самых разных ситуациях:

• постоянное мигание при включенном выключателе;
• только в момент включения;
• эпизодическое мигание в процессе работы;
• при выключенном выключателе.

Мерцание при отсутствии электропитания вызвано особенностями выключателей отдельных моделей, ошибками электриков при прокладке электропроводки. Причиной мерцания может быть недостаточно качественный источник освещения. Для устранения проблемы придется выявить ее первопричину.

Выключатель со светодиодной подсветкой

Мерцание нередко вызывается неисправностью клавишного выключателя, работающего с неоновой или светодиодной подсветкой.

1. Замыкание силовых контактов, возникающее в результате включения устройства.
2. Загорание подсвечивающей лампы.
3. Движение слабого тока по схеме сеть-источник освещения-сеть.
4. Зарядка конденсатора на схеме энергосберегающей лампочки.

На последнем этапе осуществляется молниеносная подзарядка конденсатора и весь процесс повторяется вновь. Чтобы разрешить проблему, понадобится разомкнуть токовую цепочку за счет устранения подсветки в выключателе. Кроме того, следует изменить параметры цепочки так, чтобы сделать невозможной зарядку конденсатора. Помогает замена выключателя на другой, не имеющий подсветки.

Обратите внимание! Недопустимо совмещать энергосберегающие источники света и выключатели с подсветкой. Даже если мигание отсутствует, рабочий ресурс осветительного прибора расходуется в таком случае чрезвычайно быстро.

Ошибки в проводке

Нередко первопричина мигания в неправильно установленной электропроводке или ошибке при подключении, что приводит к большим потерям тока. Вопрос решается установкой обычного резистора. Устройство можно поставить во внутренней части распредкоробки или на осветительном приборе, но при условии параллельно работающей лампы.

Еще одна причина проблемы — чрезмерно протяженный электрокабель, соединяющий энергосберегающую лампочку с выключателем. Кабель прямо пропорционален площади проводника, что приводит к росту потенциалов и переполнению радиоволнового эфира. Таким образом заряжается конденсатор, и лампа мигает даже при отключенном электропитании.

Следующая причина мерцания — неверное подключение выключателя. Распространенная ошибка — прямая прокладка фазного провода к осветительному прибору или разрыв нуля через контакты. Решить вопрос шунтирующим резистором не получится, поскольку этому мешают перепады напряжения в сети и слишком слабый ток, идущий через подсветку. Выход из положения — демонтаж распредкоробки и выполнение корректного подключения фазового провода на выключатель.

Недостаточное качество лампочки

Некачественный осветительного прибора — еще один фактор, ведущий к мерцанию. Чтобы избежать подобной проблемы, рекомендуется придерживаться ряда правил:

1. Выбирать лампочку следует с учетом параметров мощности, которые содержатся в специальных таблицах и указываются компанией-производителем в маркировке изделия.
2. Многие энергосберегающие лампы имеют цоколь E27. Однако если речь идет о местном освещении, нужны цоколи E14.
3. Для разных типов помещений необходима отличающаяся цветовая температура. Для офисов это 6 – 6,5 тысячи по шкале Кельвина, для гостиных и детских комнат — 4,2 тысячи Кельвинов, а для кухни или спальни — 2,7 тысячи.

Не стоит приобретать слишком дешевые осветительные приборы от малоизвестных производителей. Такая экономия нередко оборачивается быстрой поломкой устройства. Продукция от хорошо зарекомендовавших себя компаний — более разумный выбор. Гарантийный срок на изделие составляет от 6 до 18 месяцев.
