Как устроена канализация в частном доме? Ответить на этот вопрос однозначно не представляется возможным, ведь какой-то универсальной схемы не существует. Тут все зависит от типа системы и вида оборудования, а также особенностей монтажа.

Впрочем, общие правила проведения канализации все же есть. Они не так сложны, и разобраться в них сможет каждый, тем более что без этого никак. Просто если при обустройстве системы нарушить какие-то нормы, она будет работать неэффективно, а со временем и вовсе выйдет из строя.

Устройство внутренней канализационной системы

Рассмотрим, как устроена канализация в частном доме, а также из каких элементов она состоит.

• Сифон и сливной патрубок раковины на кухне.
• Эти же детали для раковины в ванной.
• Такие же элементы для ванны, а также трап с сифоном для душевой кабины.
• Сливной патрубок и сифон для биде в санузле, а также сифон и колено, чтобы подключить унитаз к канализационному стояку.

Когда коттедж с двумя этажами, на каждом из которых есть санузлы, потребуется увеличить количество вышеуказанных деталей. Однако в зависимости от проекта дома некоторые элементы могут не потребоваться. Учитывайте это при покупке всего необходимого.

Вышеуказанные детали нужно подсоединить к горизонтальной отводной трубе. Так как мы говорим про канализацию самотечного типа, то отводной канал монтируем с уклоном 2–5 см по направлению движения стоков, его следует подсоединить к центральному стояку.

Диаметр отводной трубы должен быть 3,2–5 см. Профессионалы советуют выбирать одно, самое большое сечение, чтобы можно было легко подобрать фитинги.

Информация по всем деталям, которые будут использоваться, указывается в аксонометрическом чертеже. Ориентируясь на него, вы сможете рассчитать нужное количество оборудования.

Инструменты и материалы, необходимые для работы

Для канализации наиболее часто используются такие материалы, как полипропилен и поливинилхлорид (ПВХ). Выполнение в частном доме (на даче) или квартире монтажа чугунных канализационных труб встречается достаточно редко. Есть специальные переходники для соединения разных материалов. Преимуществами пластиковых труб являются очень гладкая внутренняя поверхность, стойкость к коррозии, долговечность эксплуатации

Наиболее важной особенностью для монтажа канализации в квартире своими руками является их низкий вес. Из недостатков можно отметить плохую звукоизоляцию

Трубы требуются двух диаметров: 5-7 см и 10-15 см. Они соединяются посредством фитингов с уплотнительными резинками, имеющих разную конфигурацию – колена, тройника, отвода и т. д. На стояке должен быть предусмотрен ревизионный люк. При монтаже канализационных труб своими руками понадобятся следующие инструменты:

• зубило и молотки;
• рулетка и уровень;
• болгарка и пила;
• карандаш (маркер).

Все необходимые соединения подгоняются и проверяются перед тем, как собрать трубы. Канализационная система может дать течь, если некачественно обработать их края. Труба необходимого размера отрезается строго под прямым углом, без перекосов.

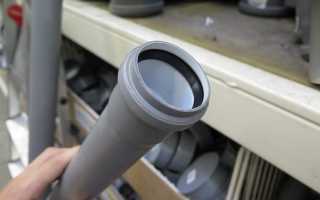

Трубы для канализации обязательно должны быть оснащены уплотнительной резинкой

Заусенцы удаляются наждачной бумагой или напильником, что предотвратит появление засоров. Уплотнительная резинка также должна очищаться от грязи и пыли.

Устройство наружной системы канализации в частном доме

В загородном коттедже можно оборудовать водоотведение разными методами. В большинстве случаев в частном секторе нет возможности подсоединиться к центральной магистрали. Поэтому автономная канализация выполняется следующими способами.

• Выгребная яма

Проще и дешевле всего оборудовать выгребную яму. Однако у нее есть много минусов. Когда яма сделана в грунте, территория будет загрязняться сточными водами. Современные выгребные ямы выполняются герметичными: дно и стенки выложены кирпичной кладкой либо залиты бетонной смесью. Также выгребную яму можно сделать из бетонных колец.

• Фильтрующие колодцы

Их легко изготовить и эксплуатировать. Выполнены они в виде котлована в грунте, глубина которого не более 3 м. Диаметр составляет 2 м, не важно, какова форма котлована. Стенки укрепляют бетонным раствором либо выкладывают кирпичом. Допускается, чтобы они были как сплошными, так и перфорированными с отверстиями 4–6 см.

На дне котлована располагается фильтр, толщина его до 80 см. В качестве фильтрующего материала применяется шлак, гравий, битый кирпич мелкой фракции (около 5 см). Если используется гравий, толщина его должна быть от 1,5 см.

Это интересно!
Забилась канализация в частном доме: что делать Подробнее

• Септик

Резервуар разделен на несколько камер с помощью перегородок. Сначала стоки попадают в первую емкость. Чтобы слой ила не размывался, в область падения струи устанавливают плиту для защиты. В септик помещают специальные микроорганизмы, с их помощью осуществляется анаэробная фильтрация стоков.

После того как бактерии переработают органику, жидкость перельется через перегородку и поступит в следующую емкость. В ней расположен аэратор, за счет его работы стоки насыщаются кислородом. Загрязнения окисляются и перерабатываются с помощью аэробных микроорганизмов, которые могут существовать только в кислородной среде. После такой фильтрации сточные воды очищаются на 75–90 %.

• Поля почвенной доочистки

Поля фильтрации позволяют фильтровать сточные воды, когда жидкость проходит через почву. Из септика стоки поступают в дренажный трубопровод, проходят через слой гравия, а также двойной слой геоткани. В результате мельчайшие частички оседают на фильтрационном слое, вода очищается до 98 %.

Поля фильтрации допускается оборудовать не на всех типах почв. Например, не подойдет малопроницаемый грунт: суглинистый и глинистый. Оптимальный вариант — песчано-гравийная, песчаная почва, проходя через которую стоки максимально очищаются.

Высокоэффективное локальное очистное сооружение рекомендуется монтировать в тех регионах, где климат засушливый. После качественной фильтрации сточные воды можно использовать для технических целей, например поливать садовые растения.

Особенности септиков

Септики — это несколько резервуаров-камер, соединенных между собой переливными трубами. В каждой из камер происходит свой этап очистки. Его основа — брожение и разложение анаэробными бактериями (могут жить без кислорода), которые содержаться в отходах. Чем больше камер в септике, тем больше ступеней очистки, тем более чистой получается вода на выходе. Но более чем 50-60% без дополнительных мер по фильтрации удается получить очень редко.

Септики выпускаются из пластика, стекловолокна, бетона, очень редко — из нержавеющей стали. Камеры могут быть реализованы в одном корпусе, а могут быть раздельными. Для экономии средств часто строят септики своими руками. Чаще всего — сделают септик из бетонных колец, но строят и из кирпича или армированного бетона

Обратите внимание, что емкость должна быть абсолютно герметичной

При самостоятельном строительстве это очень важно

Основные свойства

Будем разбираться с особенностями работы септиков. Они такие:

• На выходе из септика стоки очищены на 50-75%. Без дополнительной очистки сбрасывать их на рельеф, в водоемы или использовать для технических нужд (полива газона, мойки машины и т.п.) нельзя. Потому с выхода септика стоки подаются на поля/канавы фильтрации, в фильтрационные колодцы.
• Кроме наличия стоков септику для работы ничего не требуется. Он энергонезависимы, их не требуется заселять бактериями. Они в достаточном количестве содержаться в отходах, которые поступают в резервуар. В септике они еще активно размножаются, так как тут создана для них оптимальная среда.
• Бактерии, живущие в септике не нуждаются в ежедневной подкормке. Это идеальный вариант для временного проживания — для дач или загородных домов с «рваным» режимом активности. Они будут благополучно продолжать жизнедеятельность «без подкормки» в течение длительного времени.
• При правильном расчете объема, септику не страшен увеличенный залповый сброс стоков. То есть, спуская воду и ванной, вы можете не переживать и спускать унитаз, пользоваться кранами и т.д.
• Наличие большого количества дезинфицирующих и моющих средств не очень хорошо сказывается на бактериях. Так как объем камер велик, им сложно нанести ощутимый вред. При сбросе подобной активной химии часть бактерий погибнет, но большая часть останется. Так что разовые мощные поступления химии на качестве очистки не скажутся.

Основной недостаток данного способа очистки стоков из частного дома — необходимость доочистки. Необходимы еще средства на устройство дополнительных сооружений, но без них канализация для частного дома правильной не будет. Сбрасывать полуочищенные стоки на грунт нельзя. Они очень быстро попадут в воду и вернуться в ваш и соседские колодцы и скважины. Вам это радости и здоровья не принесет, а еще «благодарность» соседей вынести надо. Так что разбираемся, как доочищать стоки после септика.

Куда девать стоки

Обратите внимание на то, что в паре с септиком вы должны иметь устройство доочистки. В зависимости от грунтов это может быть фильтрационный колодец, фильтрующая канава или поле (подземное или насыпное). Только в этом случае очистка может считаться полной

Какой из типов фильтрующих элементов делать — зависит от типа грунтов и уровня подземных вод

Только в этом случае очистка может считаться полной. Какой из типов фильтрующих элементов делать — зависит от типа грунтов и уровня подземных вод.

Утепление канализационных труб

Утепление трубопровода необходимо, если вы проживаете в регионе с морозными зимами либо не хотите копать слишком глубокую траншею. Какие материалы используются в качестве утеплителя для малозаглубленной канализации:

• стекловата;
• минвата;
• вспененный полистирол.

Чтобы на 100 % быть уверенными в том, что система не промерзнет в условиях сурового климата, установите греющий кабель. У него есть специальный датчик, который сработает, если температура понизится до минимально допустимой. Дополнительные расходы быстро окупятся, ведь вам не придется ремонтировать канализацию, если она промерзнет. Кроме того, удастся сэкономить на проведении земляных работ: благодаря утеплению не потребуется рыть глубокие траншеи.

Нюансы обустройства напорной канализации в частном доме

В загородном доме канализация может быть напорного либо самотечного типа. Второй вариант является наиболее популярным. В этом случае сточные воды перемещаются в накопительный резервуар за счет гравитации. В каких ситуациях подойдет напорная система? Ее оборудуют в том случае, когда отсутствуют технические условия для обустройства самотечной канализации.

Когда невозможно сделать самотечную систему:

• коттедж уже возведен, при этом он находится ниже уровня канализационной системы;
• из-за особенностей рельефа территории не получается проложить трубопровод с необходимым уклоном, например если местность горная, со скальными грунтами либо рельеф крутой вне зависимости от типа почвы;
• нельзя использовать трубопровод с большим сечением либо внутренняя канализация имеет сложную конфигурацию.

Некоторые домовладельцы планируют разместить в подвальном помещении сауну, поэтому там необходимо оборудовать туалет и отвод сточных вод. Когда уровень пола цокольного этажа выше отметки наружного канализационного трубопровода, то есть входной патрубок находится выше, самотечную систему не получится обустроить.

Выход из ситуации — напорная канализация, в которой есть специальное оборудование: используются напорные трубы, колодец или резервуар для сбора сточных вод, фекальный насос либо насосная станция.

Функционирование напорной системы отличается. Сточные воды от коттеджа по трубам стекают в герметичный накопительный резервуар. С помощью насоса с измельчителем либо насосной станции стоки перекачиваются и поступают в общую канализацию.

Для расчета и создания проекта такой системы следует обратиться к профессионалу. Если у вас нет опыта проведения подобного вида работ, своими силами спроектировать напорную канализацию не получится. Ее работа будет неправильной, оборудование сломается через короткий промежуток времени.

Принцип действия системы

Канализационные сети по принципу действия бывают напорные, работающие с использованием фекальных насосов, и безнапорные, когда стоки стекают естественным образом за счёт силы тяжести, создаваемой углом наклона проложенных труб. При строительстве систем канализации для дачи или загородного дома возможен только вариант с естественной циркуляцией. В этом случае автономная канализация может быть выполнена в виде:

• станции биологической очистки – выполняется очистка высокой степени, после чего производится сброс очищенных вод во внешнюю среду;
• септика – обеспечивающего сбор и переработку сточных вод путём использования анаэробных бактерий;
• бак-накопитель – с его помощью канализационные стоки накапливаются, после чего удаляются в полном объёме при помощи специальной техники (автоцистерна, оснащённая насосом, или её автономный аналог);
• биотуалет – подходит только для периодического использования (утилизация продуктов жизнедеятельности человека);
• выгребная яма – является наиболее примитивным вариантом устройства подобных сооружений, служит причиной загрязнения окружающей среды.

Принцип устройства станции биологической очистки сточных вод

Ливневая и дренажная канализации

В загородном доме необходимо обустроить не только систему водоотведения из коттеджа, но также сделать ливневку и дренажную канализацию. Далее рассмотрим их особенности.

Ливневка нужна для того, чтобы отводить дождевую или талую воду с участка. Ливневая канализация состоит из следующих элементов:

• Дождевик – пластиковая либо стальная деталь, с помощью которой осуществляется сбор воды, стекающей с кровли.
• Трубопровод, по которому стоки попадают в накопительные емкости.
• Ревизионные колодцы, с их помощью можно прочистить трубы, если они засорятся.

Поскольку система дренажа используется, чтобы отводить грунтовые воды, при ее обустройстве важно соблюдать требуемую глубину. Такая сеть защищает основание здания от разрушения. Выполнить дренажную систему получится самостоятельно. При разработке проекта обратите внимание на такие параметры, как:

• количество годовых и месячных осадков;
• специфика ландшафта территории;
• особенности грунта;
• УГВ;
• допустимый объем отведения воды за границы участка.

Проектировать и оборудовать дренажную систему нужно на начальном этапе строительства дома. В этом случае затраты денег и времени будут минимальными.

Автономная канализация

Канализация, работающая без откачки септика, должна иметь 2 или 3 камерный септик, если есть только 2 резервуара, на объем отстойника должен быть не менее ¾ общего объема конструкции, для 3 камерных – достаточно 50% объема. В 1 секции осаживаются тяжелые частица, когда первый отсек наполниться – частично очищенная жидкость начнет переливаться во второй отсек, в котором начнут оседать легкие частицы. При поступлении жидкости в 3 секцию она почти полностью очистится от загрязнений, после чего поступает на поле фильтрации или в дренажный колодец. Важно, чтобы первые 2 отсека были герметичными.

Для такой системы необходима откачка только отложений в первом отсеке. Для этого используют фекальный насос. Частота удаления отложений, зависит от габаритов емкости и состава стоков. Очистка необходима после того как высота осадка поднимется до уровня перелива. В среднем за 6 месяцев в отсеке собирается примерно 60-90 л отложений. С учетом этих данных приблизительно рассчитывают периодичность очисток и необходимый объем септика.

Для более точного подсчета объема септика, не требующего откачки сточных вод, необходимо среднее суточное количество стоков на 1 человека (200 л) умножить на число людей живущих в доме и для страховки увеличить это число на 20% объема. При высоком уровне грунтовых вод, желательно на дне котлована положить ЖБ плиту.

Эксплуатация канализационной системы в частном доме

Чтобы канализация в загородном доме исправно функционировала в течение многих лет, важно периодически прочищать ее от засоров. Многие домовладельцы не следят за канализационной системой, в результате чего она выходит из строя.

Профилактические меры не требуют финансовых вложений, в то время как ликвидация поломки – процесс более трудоемкий и затратный.

Чтобы система работала нормально, ее можно использовать лишь для утилизации сточных вод. Нельзя отправлять в канализацию твердые элементы, предметы личной гигиены, кусочки продуктов питания, строительный мусор. Так как они не разлагаются, может произойти засор.

В качестве профилактических мер следует по вечерам заливать в систему горячую воду. Это мероприятие позволит удалить отложения жира и масла, из-за которых просвет трубы сужается.

Также можно периодически засыпать в слив пищевую соль или раствор соды и уксуса. Также в магазине бытовой химии продаются специальные средства для растворения отложений в трубах. Стоят они недорого, их просто использовать.

Если у вас нет желания постоянно следить за состоянием трубопровода и заливать в систему горячую воду, используйте жироуловители. Это устройство вставляется в область слива и не дает жиру и маслам проникать в канализацию. Однако в этом случае будьте готовы к дополнительным расходам, которые быстро окупятся: жироуловитель удобно использовать, он предохраняет систему от засорения.

Чтобы канализация работала исправно, необходимо регулярно вызывать ассенизаторскую машину для откачки из септика осадка. Если этого не сделать, система выйдет из строя. Кроме того, следует оборудовать аварийный отвод для очищения канализации. Он должен располагаться рядом с областью входа трубы в дом.

Оборудовать канализационную систему в загородном коттедже достаточно сложно, потребуется много времени, знаний и опыта при проведении расчетов и проектировании. Чтобы не допустить ошибок, следует получить консультацию у профессионала и ответственно подойти к монтажу очистного оборудования.

;
