У нас пополнение раздела полезных самоделок для дома: невскрываемый замок невидимка своими руками.
Вскрывать механический замок любой сложности воры научились давно. С кодовым замком сложнее, но способы обойти все его секреты находят.

Однако открыть замок можно, только если известно место расположения отпирающего устройства, например замочной скважины, кнопочного пульта двери и.т.д.

Понимая это, были разработаны замки- невидимки без замочной скважины и ключей, где отпирающие устройства выполнены в виде радио- брелков кодовых или инфракрасных, GPS радиотелефонов и др.

Казалось – бы, открыть такой замок невозможно. Однако открывают.

Например, сканируют код брелков специальными устройствами. Научились делать все, даже банкоматы обкрадывают, считывая код банковской карты.

Во всех этих системах общий недостаток: устройство (ключ, брелок и.др.) сосредоточено в одном месте, определив которое, вор вскрывает замок.

Подобрать ключ для него не проблема, подобрать код тоже, брелок можно сканировать.

Предлагаемый замок отличается от известных тем, что отпирающие элементы замка (в дальнейшем — ключи) разнесены, многократно дублированы и замок может быть открыт только при активации всех ключей.

Так как ключи могут быть разнесены на значительное расстояние, этот замок особенно удобен для дачных приусадебных участков, где чаще всего промышляют воры.

Один из ключей можно расположить, например, в отдельно стоящем туалете. Никому и в голову не придет, что, посетив туалет, человек открыл дом.

С трудом представляю, как можно открыть такой замок, не зная количества, принципа действия разнесенных ключей и их места расположения тем более что и сам замок с внешней стороны двери не виден.

Потайной дверной замок

Здравствуйте Самоделкины! Предлагаю на ваш обзор очередную самоделку. Это потайной дверной замок, который легко можно сделать своими руками.

Как это все работает?

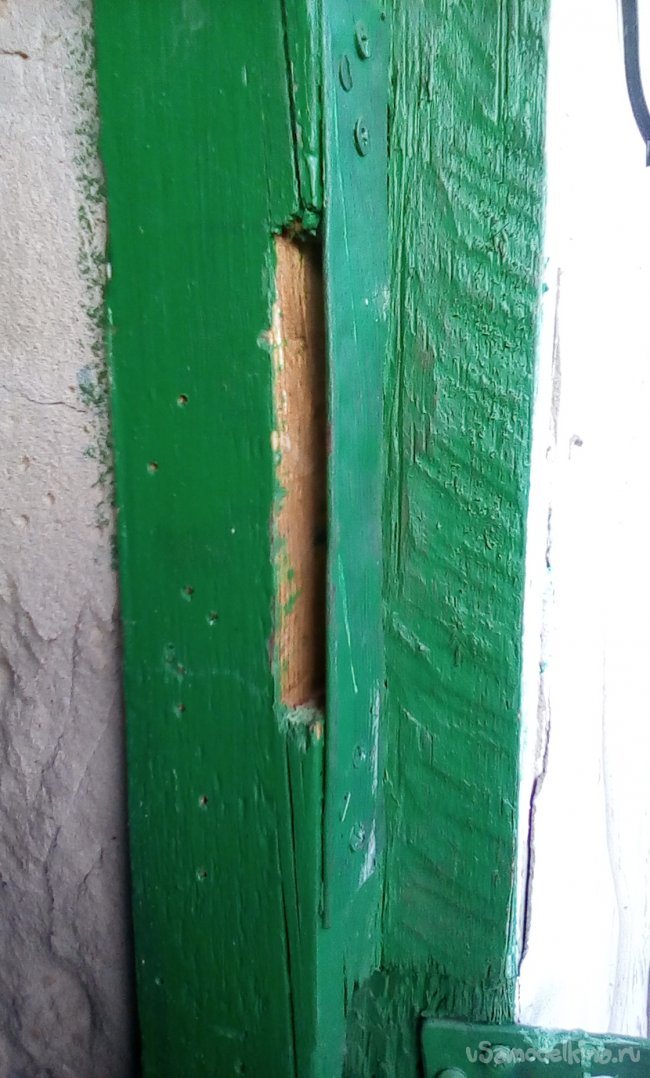

На двери нет никаких отверстий для ключей, но она не открывается. Запирается дверь снаружи, но непонятно как. Весь фокус в том, среди головок шурупов и болтов на поверхности двери затерялась шестигранная головка мебельного болта.

Для сборки этой самоделки нам потребуются следующие материалы и инструменты

.

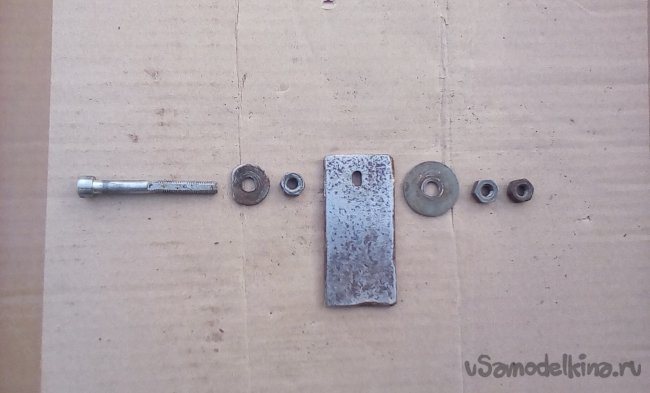

Это – мебельный болт с резьбой М8; три гайки с такой же резьбой; две шайбы под эти гайки; металлическая пластина толщиной 4 мм, и шириной 5 см.

Инструменты:

ножовка по металлу; два автомобильных ключа 14*13 и 14*17; напильник; надфиль; дрель, сверла, стамеска и молоток.

Собираем это все в следующем порядке.

Шаг-1

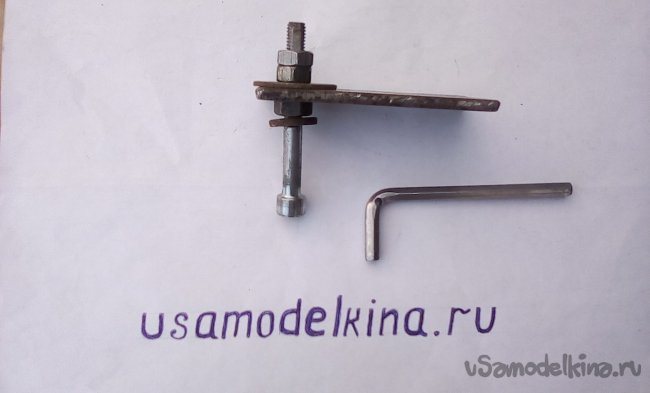

. Берем мебельный болт, стачиваем на наждаке с одной стороны резьбу на всю ее длину (делаем лыску). С противоположной стороны –делаем тоже самое действие. Толщина болта между сточенных сторон должна быть 5мм. Это все показано на фото.

Размеры этого отверстия 5 *10 мм.

Вставляем в головку болта шестигранный ключ, поворачиваем его вместе с болтом, тем самым проверяем работоспособность замка. Чтобы щеколда не падала вниз, ставим сбоку от нее ограничитель в виде самореза или гвоздя. Такой замок можно поставить на входную дверь во двор своего дома или в сарай.

Источник

Доработка покупных замков

Если под рукой нет актуального материала, токарного станка, можно совершить попытку доработать готовый запорный механизм своими руками в гараж.

Но прежде, чем начать работу, стоит разобраться, какие существуют виды таких агрегатов. Рассмотрим классификацию изделий по специфике монтажа, представленную в таблице.

Вид	Достоинства	Как взломать
Навесные	Доступные по стоимости.	Не считаются чрезмерно надежными, потому как снять такой замок можно при помощи обычной ножовки по металлу. Ею просто срезаются петли агрегата, что не сопровождается шумом. Агрегаты такого типа сбиваются кувалдой даже при наличии очень хитрой конструкции.
Накладные	Обладают более высокой надежностью.	Для проникновения внутрь атводома можно открыть замок отмычкой, распилить засов электролобзиком за несколько минут или просто выбить двери.
Врезные	Характеризуются самым высоким уровнем надежности, так как после монтажа становятся единой частью дверного полотна.	Агрегаты можно открыть отмычкой или срезать их засов специальным инструментом.

Висячий замок на гаражные ворота.

Опишем способы доработки каждого типа:

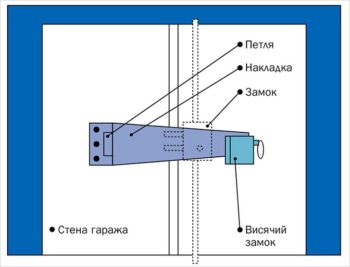

1. Навесные. Оптимально дополнить ворота с таким запорным механизмом еще одним замком, сделанным самостоятельно. Подойдет скрытый электрозамок. Можно модернизировать обычное навесное изделие с одним штивтом, добавив в него еще один штифт с индивидуальным расположением пазов.
2. Накладные. Чтобы предотвратить риски взлома, стоит дополнить агрегат электрической схемой и сервомеханизмом. Механизм сработает лишь при условии поворота ключа внутри замка или откроется с помощью брелкового пульта. Система получится похожей на сигнализацию автомобиля.
3. Врезные. Можно доработать личинку такого замка, чтобы ключ был уникальным. Тогда подобрать отмычку для взлома будет сложно. Еще один путь модернизировать врезной замок – удлинить его засов.

На заметку! При переделке важно учитывать особенности конкретного вида, чтобы не сломать его, а усилить защитные качества запорного механизма.

На первый взгляд замки, созданные руками умельцев, непременно получаться качественными. Но многие из них слишком просты, беззащитны перед взломщиками. К примеру, реечный запорный механизм с «секретным» ключом на самом деле не является качественным изделием.

Изюминкой механизма считают поворачивающуюся планку на ключе, длина которой «держится в секрете». Да, взломщик не знает длину этой детали, но он вполне сможет изготовить ее картонный аналог, который затем подрежет до тех пор, пока агрегат не начнет ее сминать. Придя на следующий раз, вор уже откроет гараж, возьмет из него все ценное.

Скрытый дверной замок на магнитах

Не так давно я увидел в интернете инструкцию по изготовлению замка на магнитах и тут же решил изготовить такой же. Для начала расскажу, что мне понадобилось.

Расходные материалы:

Шаг 1. Разметка и вырез выемки

Прежде чем начать всю работу, мне потребовалось распечатать шаблон будущего замка с отметками, где надо сверлить. Когда я все это распечатал, я установил этот шаблон на нужной высоте дверного проема и закрепил скотчем.

После этого я сделал отметки шилом, а затем убрал сам шаблон, открепив скотч – на стене остались нанесенные шилом отметки. Там мне и надо было сверлить.

Я взял сверло Форстнера на 13 мм и установил его на свою дрель. Затем я просверлил четыре угловых отверстия глубиной 6 мм. После – убрал всю древесину на высверленной части проема при помощи универсального ножа и малого резца по дереву.

Когда я все это сделал, я установил на свою дрель сверло Форстнера на 25 мм и просверлил отверстие в центре. При помощи резца по дереву, ножовки и универсального ножа я сделал нужную мне выемку.

На данном этапе много нужно работать сверлом Форстнера

Шаг 2. Сборка замка

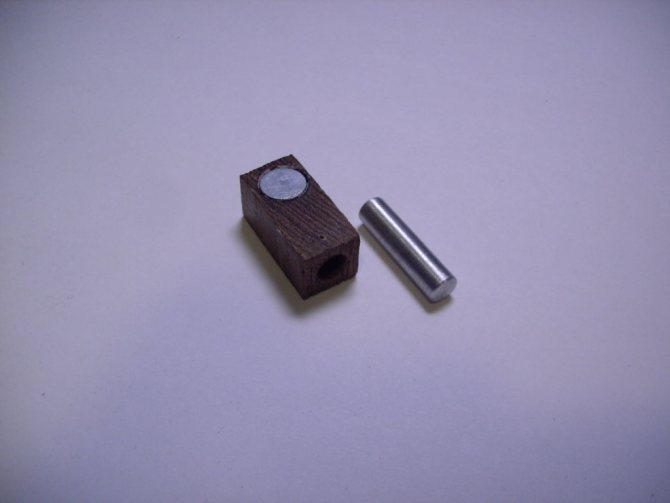

Для сборки своего замка я использовал следующие материалы.

На каждом из этих кусочков я делал круглые углы, и для этого мне была нужна наждачная бумага. Только ею я мог подвести формы к наиболее подходящей для сделанного на шаге 1 отверстия на краю двери.

Крупную деталь из дерева лиственных пород я совместил с двумя небольшими деталями из фанеры. Карандашом я провел линию между концами монтажной пластины, отцентрировал все и заклеил их, расположив их на плоской поверхности.

Когда клей был нанесен, я занялся монтажной и торцевой пластинами. Я их просверлил, сделав отверстие для винта. Затем я использовал биту на 4 мм и зенковал отверстия. Сверлом на 4 мм я просверлил отверстия в двух местах на монтажной пластине и еще раз зенковал.

Часть замка уже собрал и выглядело все вот так

Со сверлом Форстнера на 6 мм я сделал небольшое отверстие для болтового штифта этого замка и канала скольжения.

Детали из лиственных пород потребовали дополнительной работы, если мне нужно было добиться свободного перемещения штифта. Для этого нужны были шило и просверленные отверстия в 6 мм толщиной.

Когда это было сделано, я со своим сверлом Форстнера на 10 сантиметров просверлил маленькую выемку специально для дискового неодимового магнита.

Как осуществить монтаж замка

Для этого вам следует взять сварку, перекладину из металла, пластину из стали, дрель, болгарку. На необходимой вам высоте прикрепите поперечную перекладину (примерно 100 сантиметров от земли). При помощи маркера отметьте все нужные вам отверстия.

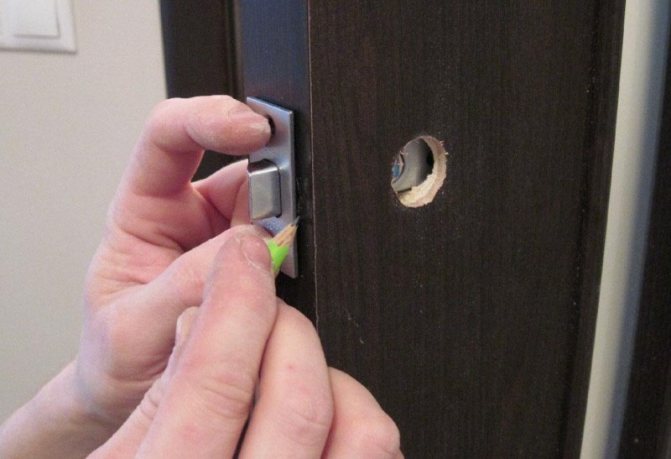

Измерить можно используя непосредственно сам замок – приложите его к стороне внутри так, чтобы отверстие крепежа было на уровне горизонтальной планки.

Сердечник располагается выше либо ниже перемычки. Все отверстия нужно отметить. Просверлите все необходимые дырки. Выровняйте при помощи напильника. В самом конце с двух сторон необходимо установить сердечник, ручки и накладки.

Дверной замок с удаленным управлением

Родители с самого моего детства постоянно заходили в мою комнату и не давали мне там уединиться. Мне это очень не нравилось, и я мечтал о том, чтобы я сам мог пускать или не пускать людей.

Уже будучи взрослым, я вспомнил об этой мечте, и я понял, что мне нетрудно это будет реализовать. Все необходимое я купил и решил сделать что нужно. Базовыми навыками я уже обладал, что здорово упрощало всю работу. Хочу поделиться и с вами тем, как можно сделать замок с удаленным управлением.

Мне понадобились ряд материалов и инструментов. Начну с инструментов.

Инструменты.

Материалы.

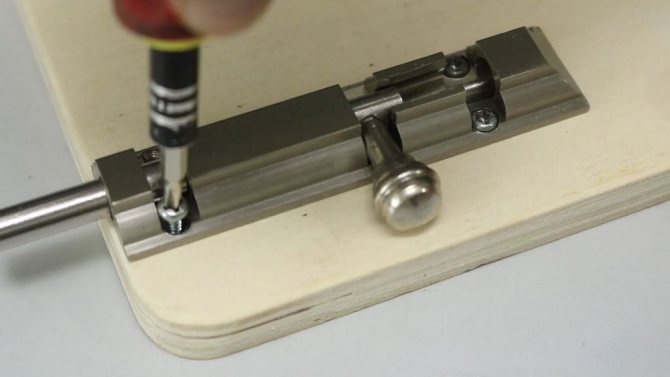

Шаг 1. Установка задвижки для двери

Первое, что происходит при установке такого замка, – крепление задвижки для двери к деревянному блоку. Это можно сделать путем высверливания в нем четыре отверстий с последующим закреплением винтами.

Задвижка – самое первое, что ставится при сборке такого замка

Шаг 2. Установка реле

Следующим этапом становится установка системы реле. Все что нужно – взять 4-канальный релейный переключатель для работы с пультом ДУ, поставить его чуть ниже задвижки и закрепить винтами.

Шаг 3. Работа с механической системой для двери

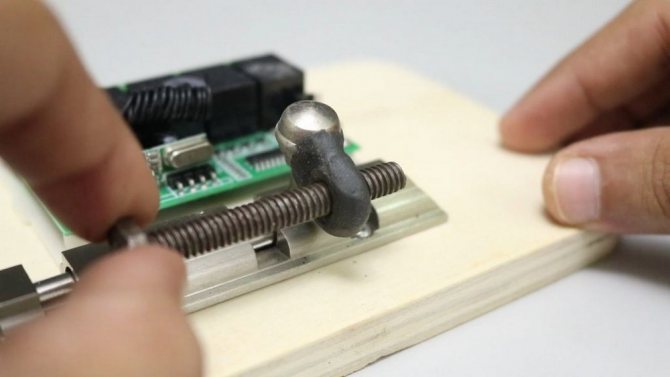

На этом этапе нужно поставить механическую систему, которая будет отвечать за открытие и закрытие задвижки. В качестве такой системы я решил использовать механизм с винтом и гайкой. По моей схеме двигатель постоянного тока будет вращаться при подаче ему сигнала. Сигнал появился – начинается вращение гайки внутри винта.

Когда система будет поставлена, нужно закрепить гайку герметиком и вставить внутрь неё болт.

Крепить все нужно близко друг к другу

Шаг 4. Установка двигателя

Чтобы установить двигатель постоянного тока, я выполнил следующие действия.

Шаг 5. Схема электропроводки для замка двери

Здесь все просто – нужно будет подключить проводку.

Схема подключения проводки к системе замка

Шаг 6. Подключение аккумуляторной батареи

Взяв батарею 9 В, я подключил двигатель постоянного тока и 4-канальный релейный переключатель друг к другу. Таким образом я обеспечил питание всей системе.

Шаг 7. Проверка

Теперь пришло время проверки. Прикрепив этот замок к двери, я запер и открыл дверь при помощи пульта ДУ, настроенный на работу с реле. Все сработало на ура!

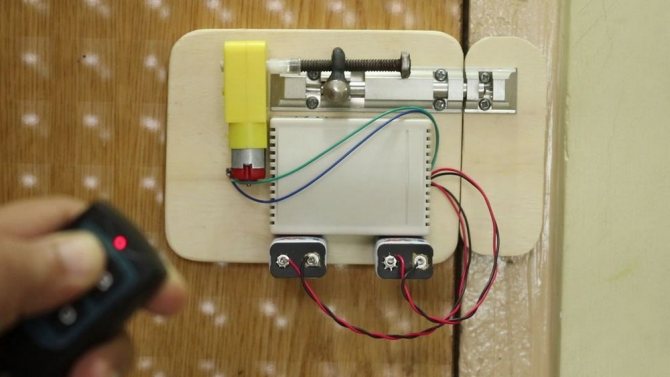

Вот какой получился беспроводной дверной замок

Уже прошло достаточно много времени, но мой замок все еще верно мне служит. Никто без моего внимания не остается и лишь тому, кому надо, я даю доступ к своей личной комнате, на двери которой стоит этот самый замок. Думаю, это для многих будет актуально, поэтому рад быть полезным!

Любой дверной замок может быть необычен, но каждый из них по-своему. Даже самый простой на внешний вид замок может таить в себе нечто интересное. Таков современный мир, который каждый день может удивить своими технологиями. И здорово, что даже замок для двери можно своими руками изготовить – нужно лишь немного времени и навыков.

Подведем итоги

Защита гаража — это основная задача для каждого автовладельца. И если стандартные покупные изделия воры научились обходить, самое время проявить фантазию и сделать свой хитрый и необычный замок с секретом. С ним точно можно быть уверенным, что никто не посягнет на ваше имущество. А благодаря наглядным видео вы можете сделать подобные конструкции своими руками.

Даже самые дорогие, а значит, сложные магазинные замки для опытного взломщика не проблема: разница только во времени, необходимом на вскрытие. Наибольшему риску в плане несанкционированного проникновения подвергаются нежилые, отдельно стоящие постройки. И если из небольшого дачного домика вынести особо нечего, то, например, гараж – объект повышенного внимания злоумышленников: в нем есть чем поживиться.

Врезные, навесные замки для них не преграда. Универсальные отмычки, наработанные приемы – запорные устройства в стандартном исполнении от угона авто не спасают. Другое дело – механизм, изготовленный самостоятельно, секреты которого известны только мастеру. В плане повышенной надежности, уровня безопасности интерес представляет винтовой замок.

Его неоспоримое преимущество – в нестандартном исполнении конструктивных элементов «секретки». Даже если открывать/закрывать образец в присутствии постороннего, последний сможет понять лишь принцип работы, определить тип, но подобрать отмычку, методику вскрытия такого гаражного замка не получится.

Классификация дверных замков

По степени защиты и по механизму открытия, замки можно разбить на такие группы:

Простой вариант по способу отпирания – запоры. Они не содержат секретный замковый механизм и для отпирания не используются никакие ключи.

Из замков, имеющих механизм, простой вариант — механические устройства. Чтобы их открыть или закрыть, нужен ключ, который вставляют в скважину и в зависимости от конструкции либо поворачивают, либо перемещают вперед и назад. В результате, замок срабатывает и дверь открывается.

Преимущества замков сделанных своими руками

Производители предлагают на выбор навесные, накладные и вставные замки с разной степенью защиты. Все они имеют один недостаток: шаблонное производство облегчает поиск универсальной отмычки.

Знание слабого места стандартных конструкций облегчает злоумышленникам задачу – становится легче обойти защиту. Действительно надежные замки стоят недешево, и не все готовы тратить такие средства.

К преимуществам самодельных конструкций относится:

1. Экономия средств. Не нужно тратиться на дорогостоящие механизмы. Качественный замок можно сделать из подручных средств, желательно иметь в наличии (или одолжить) специальную технику для усложнения конструкции.
2. Защита. Открыть ворота классической отмычкой не получится. Не к каждому самодельному механизму ее получится найти. Иногда затраченное злоумышленником время не окупает себя.
3. Комбинирование. Можно создать целую систему из запоров. Открыть гараж станет намного сложнее. Иногда устанавливают сразу обычный и самодельный замок. Если злоумышленник вскроет обычный, но ворота не откроются, то он оставит их, и не будет тратить время на разгадывание секретного механизма.

Механизм секретки

Личинка – основная часть замка. От ее надежности и секретности зависит сохранность личного имущества.

В зависимости от конструкции личинки бывают:

Более надежными считаются сувальдные типы. Это объясняется наличием специальных сувальд, которые приподнимаются до определенного уровня при движении ключа в замочной скважине.

Дисковое устройство менее надежное, но не менее популярное. Для отпирания такого механизма нужен ключ, в виде разрезанного пополам прута, с характерными насечками. При проворачивании такого ключа внутри замочной скважины, образуется своеобразный тоннель и поворачивание дисков, в результате чего происходит отпирание механизма.

Ригельные механизмы менее надежные, поэтому их используют очень редко. Принцип отпирания заключается в движении двух ригелей, которые оттягиваются друг от друга специальными ключами.

Личинка крестового типа самая ненадежная. Взломать замок этого типа можно имея в своем распоряжении крестовую отвертку.

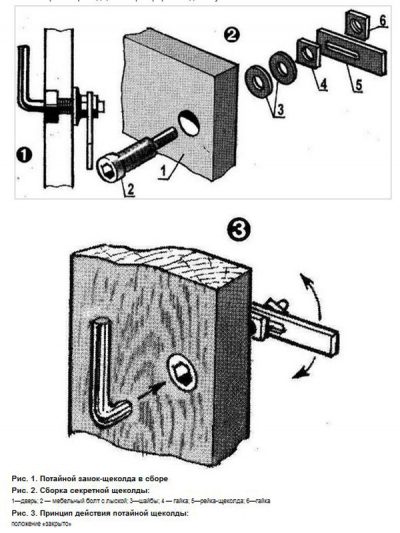

Самодельный замок-щеколда

Принцип действия такой: в двери устанавливается болт (типа мебельного), который поворачивается с помощью шестигранного ключа. Болт проходит через всю толщину полотна. На обратной стороне створки находится рейка (щеколда), которая крепится к болту. Для этого на конце метиза выполнена плоская лыска. Ее выполняют с помощью надфиля. Рейка насаживается на лыску. Чтобы стальная пластина не спадала с болта, подпирают гайкой, которую навинчивают с одной и другой стороны щеколды.

Для запирания двери щеколда должна находиться в ответной планке.

Теперь, чтобы открыть дверь, в головку болта вставляют шестигранный ключ и поворачивают. Одновременно с поворотом болта поворачивается и щеколда.

Потайное механическое устройство

Хитрость такой щеколды заключается в том, что трудно отыскать головку отпирающего болта на поверхности полотна.

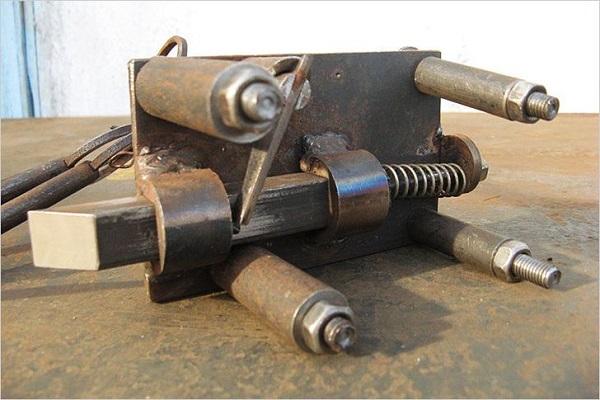

Механический замок, сделанный своими руками

Такую задвижку можно изготовить своими руками. Она представляет собой металлическую пластину, которая имеет вид как на рисунке.

В створке выполняется отверстие малого размера (порядка 10 мм). Стержень ключа на конце имеет пластинку, которая может вращаться вокруг своей оси. Когда ключ просовывается в замочную скважину, пластинка со стержнем составляют единую прямую. На стержне меткой нанесен ограничитель, и ключ вставляется в скважину четко по этот ограничитель. Далее пластинка под собственным весом опускается и фиксируется в одной из прорезей на задвижке.

Схема самодельного механического устройства

Чтобы при движении рейка не выпала, для нее устанавливается ограничитель или стопор, выполненный в виде упора и две поддерживающие скобы. Таким образом, с одной стороны ход рейки контролирует упор – ограничитель, с другой – она перемещается до первой скобы.

Открыть такую систему может только собственный ключ, изготовленный под этот замок, поскольку снаружи нельзя выяснить длину пластинки, присоединенной к стержню.

Скрытая задвижка

Нередко хозяевам хочется на калитку в своем дворе или на даче, кроме замка, установить такую задвижку, которую трудно обнаружить и открыть. Такую задвижку делают на деревянной калитке.

Допустим, такой засов закрывается вниз. Для его установки нужно в землю вбить трубу длиной примерно 0.5 м. Место расположения трубы: со стороны участка, там, где калитка открывается. Трубу выбирают такого диаметра, что и брусок. К нему прикрепляются скобы, в них вставляется еще один брусок, который, соскользнув сквозь скобки, попадет в трубу. Бруски не должны выступать нигде. Можно еще присоединить цепочку.

На видео есть еще один вариант засова, изготовленного своими руками:

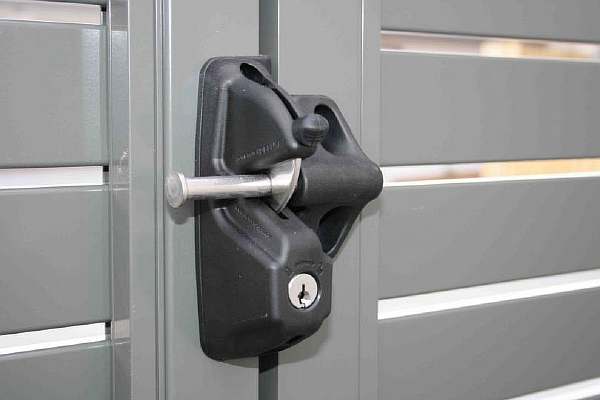

Защелка на калитку и ворота – это разновидность запорного механизма, который полностью заменяет врезной замок либо позволяет его дублировать при потере ключа. Основное достоинство защелки заключается в простоте установки и функционирования. Помимо этого, засовы и щеколды используются для крепления калитки в закрытом положении, что продлевает срок ее эксплуатации.

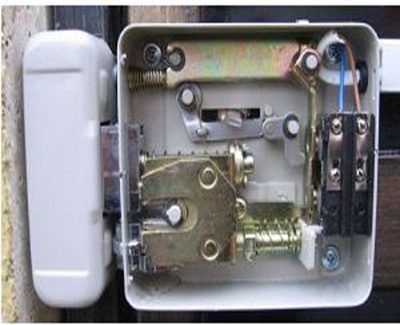

Электромеханическое дверное устройство

При запирании двери ригель, состоящий из штока и головки, входит в ответную планку, при этом связанная с ним пружина растягивается или взводится. Пружина соединена с катушкой или соленоидом. При отключении электричества пружина освобождается, и ригель втягивается внутрь замка.

Конструкция электромеханического устройства

Внимание! Если электроэнергия отсутствует, то замок можно открыть снаружи с помощью ключа, а изнутри дверь открывается с помощью специального рычажка или кнопки.

Запоры для калитки со щеколдой и веревкой внутри

Чтобы смонтировать такой засов с веревкой, нужна щеколда, которая снабжена фиксирующим устройством с одной стороны. Ее закрепляют под углом 40 0 .

Потом через направляющие кольца продевают прочный шнур, конец которого помещают в доступном для рук месте. Для открытия калитки за этот конец нужно дернуть. Такой запор удобен только хозяевам. Гости могут «испытывать» трудности. Этот запор хорошо устанавливать на металлические калитки. К защелке присоединяется веревка, с помощью которой дверь можно открыть снаружи и защелка для открывания запора изнутри. Чтобы щеколда с балкой взаимодействовала, нижняя часть щеколды стачивается под углом.

Типы электромагнитных замков

В зависимости от работы якоря, конструкции делятся на удерживающие и сдвиговые. В удерживающих моделях якорь действует на отрыв, а в сдвиговом – он сдвигается в поперечном направлении.

Для замков удерживающего типа при подаче напряжения возникающее магнитное поле в цепи якорь-сердечник удерживает створку от открытия.

Принцип действия удерживающего электромагнитного замка

Для устройств сдвигового типа якорь имеет отверстия, а сердечник – выступы под эти отверстия. При подаче напряжения якорь подводится к сердечнику и притягивается к нему. При этом выступы магнитопровода входят в соответствующие пазы якоря. В этом случае усилие удержания характеризуется усилием, которое нужно приложить для сдвига якоря, и конструктивными особенностями выступов и отверстий.

Сдвиговые замки устанавливаются с помощью врезки в торец полотна и, благодаря этому этот тип позволяет установить секретный магнитный засов на входную дверь.

Собираем электромагнитный замок своими руками

Рассмотрим один из вариантов сборки механизма.

Чтобы собрать электромагнитный замок, используя свой опыт, который бы открывался с помощью пульта, необходимо:

Кнопочную панель, например, модель КБД-10В, можно приобрести на рынке.

Таким образом, своими руками можно собрать замок любого типа. И важно не только построить и красиво оформить дом или гараж, но и защитить с помощью надежного замка от нежелательных посетителей.

Источник

Выбор материалов и подготовка инструмента

Для создания замка необходима сталь или другой металл. Если в конструкции есть ригель, желательно сделать его бронированным. Все детали должны быть прочными и крепкими. Даже самый сложный замок иногда легче не вскрывать, а вырезать. Так, слабым местом навесных конструкций становятся обычные стальные дужки. Если в двери есть щель, то через нее просто перепиливается запор.

Внимание! При создании собственной конструкции важно не только придумать запор, но и качественно спрятать все его части. Не показывайте окружающим, как открыть ворота в гараж, и особенности запора.

Помимо деталей, источником которых может послужить и покупной замок, необходимо специальное оборудование. Для создания механизма может потребоваться сварной аппарат, токарный и фрезерный станки, микросхемы, паяльник и другие инструменты. Иногда даже навыки программирования. Конкретный набор будет зависеть от конструктивных особенностей.

Процесс изготовления замка

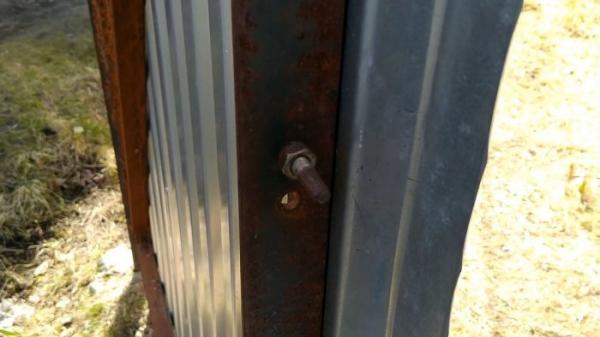

На раму калитки приваривается или вкручивается болт. Он послужит ответной частью замка, за которую будет цепляться крючок.

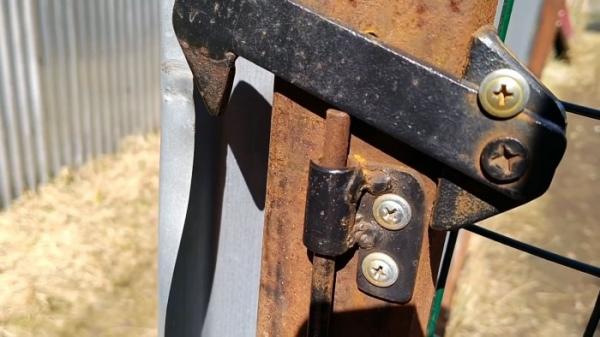

На столбик забора, примыкающий к калитке, прикручивается или приваривается кусок уголка. На него крепится крючок, вырезанный из полосы. Край крючка должен цеплять ответный болт на калитке. На уголке обязательно делается ограничитель для крючка, чтобы тот не переворачивался на другую сторону.

Под крючком вертикально приваривается направляющая трубка для ввода толкателя из прутка. Внизу штанги приваривается шайба, которая скручивается с коротким рычагом из отрезка полосы. Конец рычага сваривается с горизонтальным прутком механизма педали. Тот проходит через приваренную горизонтально к столбику втулку из трубки.

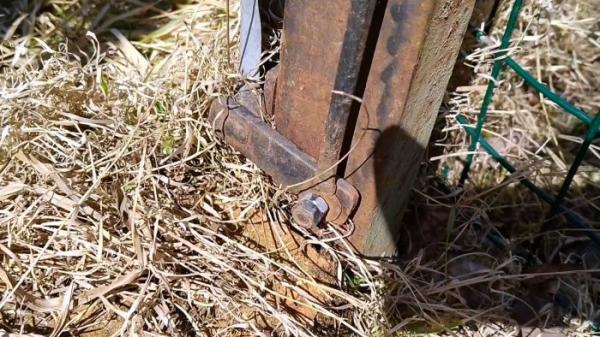

Сам пруток механизма педали является Г-образным. Достаточно наступить ногой на его изгиб, выступающий на улицу, и прут провернется по оси, подняв тем самым рычаг. Последний в свою очередь через штангу толкнет крючок, открыв калитку.

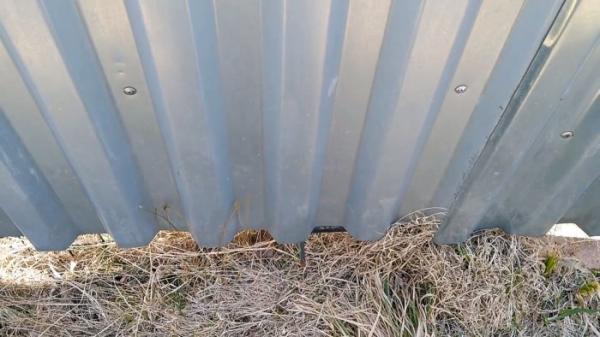

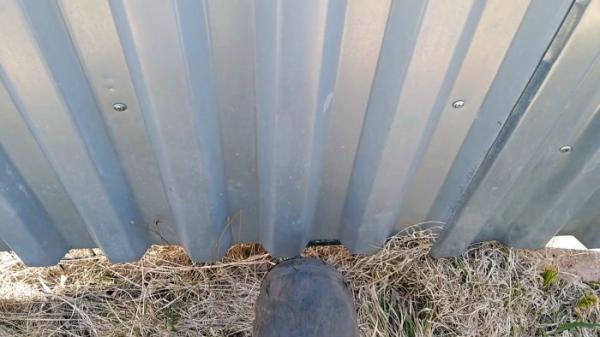

Как выглядит секретная педаль.

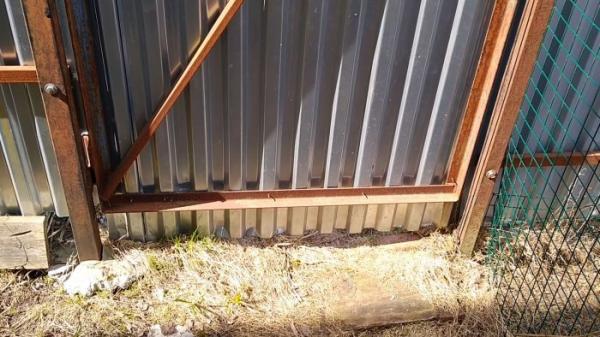

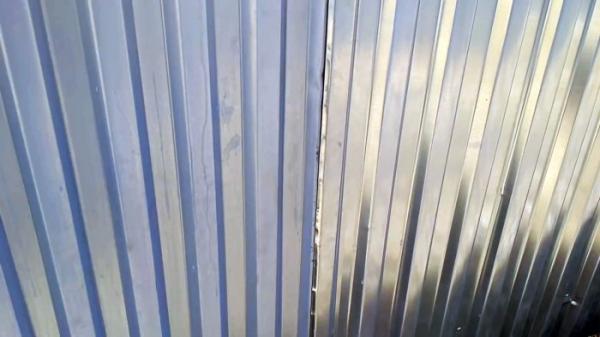

Практически незаметна как и сама калитка в заборе.

Стоит ее нажать стопой ноги, как дверца открывается.
