Как сделать ленточную шлифовальную машину своими руками?

Для чистовой обработки дерева, металла или камня можно соорудить ленточную шлифовальную машину своими руками. Необходимость в такой обработке возникает достаточно часто. Она нужна не только для получения ровных и гладких поверхностей. С ее помощью можно удалить различного рода неровности, выпуклости и впадины, ободрать заусенцы, снять местные дефекты, удалить грат, образовавшийся при сварке, осуществить внутреннюю шлифовку и т.д.

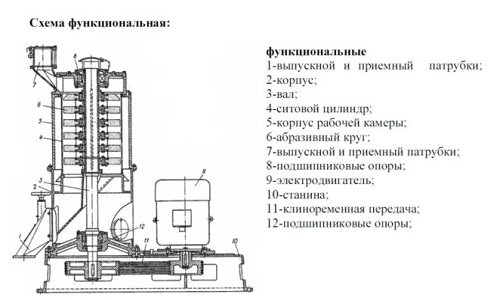

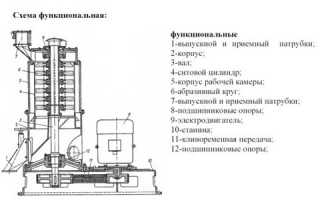

Схема шелушильно-шлифовальной машины.

Ручное выполнение такой обработки является весьма трудоемким и малопроизводительным, а стоимость шлифовальных станков промышленного изготовления довольно высока. Поэтому и приходится придумывать и сооружать самодельные конструкции, тем более что особой сложностью они не отличаются.

Заключительная часть

Изготовление насадки-гриндера на шлифмашинку – работа непростая и требующая времени. Однако если у домашнего мастера есть такое устройство, без дела лежать оно не будет. Ведь, помимо шлифовки труднодоступных мест, подобная насадка поможет, к примеру, выбрать паз в торце двери. Да и просто отшлифовать мелкие детали на ней куда проще, чем на ленточных аппаратах. А для изготовления вряд ли придётся что-либо приобретать. Ну разве что подшипник. А значит, это дополнительная экономия, которой домашний мастер может добиться своими руками.
Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая ИСТОРИИРемонт без хлопот: нюансы укладки плитки на неровные стены Следующая #ЛучшедомаИдея на миллион – черепица из пластиковых бутылок

Разборка и выявление поломок шлифовальной машины

Ленточный Шлифовальный Станок С Лентой 96 см Своими Руками Часть 2

ленточный гриндер своими руками из хлама

Как сделать шлифовальную машинку

Сделать простую машинку можно из жесткого диска вашего ПК. Для этого вам понадобится сам жесткий диск, абразив, блок питания ПК. Предназначаться она будет для работы с мелкими деталями. При разборке диска следует наклеить абразив на вращающуюся плоскость. После этого конструкцию нужно подключить к БП (блоку питания), а затем закрепить всю конструкцию на рабочей плоскости стола, снабдив регулятором оборотов, выключателем.

Шлифовальная машинка по дереву своими руками

Шлифовальные машинки представлены следующими видами:

• эксцентриковые или орбитальные;
• вибрационные;
• угловые;
• ленточные.

При изготовлении машинки вам будут необходимы:

• электрический мотор;
• источник питания.

Силовой агрегат нужно взять из бытовых приборов, например, от вентилятора, блок питания – компьютерный, аккумулятор – бытовой. В качестве основания для вышеназванных элементов подойдет доска из дерева, на которую шурупами следует закрепить аккумулятор с электромотором. Кнопку «пуск» нужно прикрепить к основанию саморезами. Жилы проводов фиксируются с помощью скоб промышленного степлера. Рабочей деталью инструмента служит шлифовальный круг, который можно приобрести самостоятельно. Приводиться в движение абразивный диск будет с помощью электромотора с применением двух втулок. Можно усилить конструкцию устройства, если в качестве двигателя взять мотор от стиральной машинки. Помимо полировальных дисков, в этом случае на инструмент можно устанавливать точильные и абразивные.

Самодельная ленточная шлифмашина

В качестве рабочего элемента в этом виде устройств выступает шлифовальная лента из абразива. Сделанная своими руками машинка будет стационарной, а иметь большие габариты, по сравнению с промышленным образцом. Для изготовления образца лучше всего использовать силовой агрегат мощностью 2–3 кВт и частотой вращения ротора 1500 об/мин. Радиус ведущего барабана напрямую влияет на скорость перемещения ленты. Чем он больше, тем скорость движения ленты выше. Самодельная конструкция не позволит регулировать скорость ленты, однако можно влиять на силу натяжения путем смещения неподвижной оси натяжного вала, закрепленного на валу двигателя, относительно рабочего стола. Верстак для шлифовальной машинки должен быть изготовлен из дерева или металла. Лента для шлифовальной машинки может быть сделана из абразивной бумаги, продающейся в строительном магазине. Рабочий элемент, каким является наждачная лента, приводится в движение с помощью трансмиссии и барабанов силовым агрегатом. Валы делятся на ведущий и ведомый. Барабаны можно изготовить, используя листы ДСП, обработав их на токарном станке так, чтобы в результате обработки получились диски около 20 см в диаметре. При обработке следует учесть одну вещь: края валов обязаны иметь больший диаметр, по сравнению с центральной частью, для автоматического удерживания ленты. Габариты стеллажа будут зависеть от ширины ленты и расстояния между валами. В месте расположения валов в полотне необходимо проделать прорези для плавного прохождения ленты.

Как сделать мини шлифовальную машинку своими руками

Для начала вам необходимо найти пенопласт, чтобы подготовить основу для устройства. После этого вам нужно вырезать отверстие для установки в него выключателя. Затем понадобится изолента и источник питания, например, известная батарейка Крона. Приматываем к пенопластовому основанию изолентой батарею питания (Крону). Берем пробку из-под шампанского и стержень ручки. Обрезаем стержень до нужной длины, после этого надеваем стержень ручки на пробку тупым концом и вставляем острие стержня в отверстие для вала моторчика. После этого вам необходимо ножницами вырезать под размеры пробки полоску абразивной ленты. После того как вы вырезали ленту, ее следует наклеить на пробку по окружности. Эта конструкция из пробки и будет являться рабочей деталью машинки. Внимательно осматриваем все провода и соединяем их скрутками, изолируем соединения изолентой. Пробуем запустить получившееся устройство. Теперь у вас появилась своя мини машинка. Такой аппарат пригодится для выполнения несложных мелких работ, для которых обычная шлифовальная машинка будет слишком велика и неудобна. Если вы наблюдательный и терпеливый, а также усидчивый человек, сделать своими руками шлифовальную машинку совсем нетрудно. Для этого вам нужны только ловкие руки и немного терпения.

Как сделать мини шлифовальную машинку

Лента все же лучше

Ленточный гриндер позволяет делать все то же, что и дисковый, и многое другое. Поэтому далее мы сосредоточимся на том, как своими руками сделать именно ленточный шлифовальный станок. Любители, ориентируясь на промышленные образцы, делают гриндеры порой весьма замысловатые, см. рис.:

Самодельные ленточные шлифовальные станки

И это оправдано: конструкция и кинематика ленточного гриндера весьма пластичны, что позволяет с успехом использовать подручные материалы и старый металлохлам. Нужно только соблюдать 3 принципа:

1. Не делайте так, как на втором слева фото рис.: лента абразивной стороной должна касаться только обрабатываемой детали. Иначе абразив съест и обводные ролики, и себя. Точность и чистота обработки на протяжении одной рабочей операции окажутся непредсказуемыми;
2. Конструкция станка должна обеспечивать равномерное натяжение ленты независимо от характера производимой операции;
3. Скорость движения ленты должна соответствовать характеру производимой операции.

Кинематика и конструкция

Как сказано выше, конструкций гриндеров существует множество. Соображая, из чего бы и как соорудить гриндер себе, лучше ориентироваться на промышленные образцы, предназначенные полностью механизированной для точной и чистой шлифовки крупногабаритных профилированных деталей: раз «шкурит» как надо лопасть пропеллера самолета или ветродвигателя, то и с любой другой работой справится.

Кинематические схемы гриндеров указанного назначения даны на рис.:

Основные кинематические схемы ленточных шлифоавльных станков (гриндеров)

Поз. А – самая сложная и совершенная, с тремя коромыслами. Если длина коромысла натяжного ролика прим. в 2 раза меньше, чем рабочего, то, регулируя натяжение пружин, можно добиться равномерного натяжения ленты при ходе рабочего коромысла на 20-30 градусов вверх и вниз. Наклоном обводного коромысла, во-первых, станок перенастраивается под ленты разной длины. Во-вторых, таким же образом можно оперативно менять натяжение ленты для разных операций. Рабочей ветвью ленты может быть любая, кроме сбегающей с ведущего шкива до натяжного ролика, т.е. гриндер с 3-мя коромыслами одновременно и горизонтальный, и вертикальный.

Схема с одним несоосным коромыслом в промышленности используется довольно редко, т.к. в принципе не позволяет добиться равномерного натяжения ленты. Однако дает точность, вполне достаточную в домашних условиях и позволяет построить очень неплохой простой гриндер.

Что на что годится

Теперь посмотрим, что возможно «выжать» из той или иной схемы с точки зрения мастера-любителя. А потом попробуем разобраться, как бы самому сделать ленту для гриндера и обойтись без заказных точеных деталей.

3 коромысла

Грамотные любители свои гриндеры строят как раз по схеме с 3-мя коромыслами, слева на рис. ниже. Лопасти пропеллеров шлифуют далеко не все, но в этом случае действует другое достоинство данной схемы: если гриндер используется как вертикальный, то рабочая ветвь ленты – упругая. Это позволяет умелому мастеру, допустим, наводить режущие кромки и лезвия буквально с микронной точностью.

Читать также: Как измерить освещенность помещения

Самодельные и промышленного изготовления ленточные гриндеры

В промышленных гриндерах для домашнего пользования схема с 3-мя коромыслами применяется также широко (в центре) по тем же причинам. Повторение их самостоятельно в большинстве случаев вполне возможно. Напр., чертежи популярного за рубежом гриндера KMG можно скачать по ссылке.

Размеры, правда, дюймовые – машинка американская. Для привода в любом случае возможно использовать угловую дрель-болгарку (справа на рис., вполне подходит по мощности) с самодельным шкивом и роликами, см. далее.

Примечание: если будете делать стационарный привод, постарайтесь раздобыть асинхронный мотор на 2-3 скорости от негодной стиралки с горизонтальным баком. Его преимущество – небольшие обороты. Это дает возможность сделать ведущий шкив большого диаметра и тем самым исключить проскальзывание ленты. Проскок ленты в работе – почти наверняка испорченная деталь. Большинство стиралок с 2-3 скоростными асинхронными моторами на 220 В – испанские. Мощности на валу – 600-1000 Вт. Если набредете на такую, не забудьте и о штатной фазосдвигающей конденсаторной батарее.

Соосное коромысло

В чистом виде гриндеры с соосным коромыслом любители не делают. Соосный шарнир штука сложная, эластичную ленту самому не сделать, а покупная стоит дорого. Гриндеры с соосным коромыслом дома используют чаще всего в варианте для мелких точных работ со столика, т.е. с жестко закрепленным горизонтальным коромыслом. Но тогда и надобность в коромысле как таковом отпадает.

Примером может служить мини гриндер, чертежи которого даны на рис.:

Чертежи мини-гриндера для мелких точных работ

Его особенности, во-первых, накладная постель для ленты (поз. 7), что значительно расширяет возможности использования. Напр., железка рубанка правится на этом гриндере с угловым упором буквально сама по себе. В данном случае гриндер работает, если можно так выразиться, как самодвижущийся оселок (наждачный брусок). Убрав постель, получим гриндер с упругой лентой для точной шлифовки/полировки округлых мелких деталей. Во-вторых, натяжной вал (поз. 12). Зажав его с пазу гайками, получим относительно фиксированное натяжение ленты для работы с постелью. А отпустив гайки, переводим гриндер в режим гравитационного натяжения ленты для тонких работ. Привод – не обязательно через шкив (поз. 11). Можно закрутить прямо за хвостовик ведущего вала (поз. 16) от дрели через переходную муфту, см. выше.

Специализированный инструментальный гриндер (напр., для наведения и правки токарных резцов) вообще теряет всякое подобие исходной схеме. Мотор для него берут высокооборотный (мощности 200-300 Вт хватит). Ведущий шкив, соответственно, малого диаметра. Обводной шкив, наоборот, делают побольше и потяжелее, для инерции. Все это вместе позволяет уменьшить биения ленты. Натяжной ролик с той же целью, плюс для большей равномерности натяжения ленты, отводят подальше и подпружинивают длинной не очень сильной пружиной. Как сделать гриндер для обработки резцов, см. в ролике ниже.

Видео: гриндер для изготовления резцов

Одно коромысло

В любительской практике гриндеры с несоосным коромыслом хороши тем, что для них вообще не нужны точные детали. Напр., шарниры можно делать из карточных петель. В то же время точность обработки остается достаточной для обычных любительских запросов.

Исходную схему в данном случае тоже модифицируют: коромысло поворачивают на 90 градусов, относят вверх и подпружинивают, слева на рис. Получается простой вертикальный гриндер. И, что немаловажно – без проблем работающий с самодельной нерастяжимой лентой. Обеспечивать натяжение ленты может пружина как растяжения (в центре), так и сжатия. Сила ее не суть как важна, лишь бы лента в процессе работы не прогибалась чрезмерно. Никаких регулировок на время пользования не требуется.

Как устроен простой вертикальный гриндер

Гриндер своими руками

шлифовальный станок машину в домашних условиях. How to make a mini belt sander machine at home

Belt Sander Stand — Can Sit In 3 Positions

О ценах

Если подсчитать примерную стоимость всего объема работы, то автомобильные центры за полировку огласят цену в 150 у.е. В стоимость войдет полировка со всеми средствами предлагаемыми центром. Быть уверенным в отличном результате, отдавая авто в чужие руки, не всегда возможно. Тем более что ответственность многие из таких сервисов не несут.

Работа, выполненная собственноручно, обойдется гораздо дешевле. В среднем банка полировочной пасты в авторизированном магазине превысит стоимость в 15 у.е. Одной банки хватит на пять автомобилей. обойдутся в 5 у.е. Если болгарки или полировочной машинки нет, можно взять у знакомых или в аренду, в крайнем случае, подойдет дрель с возможностью регулировки оборотов. В итоге общая сумма получится не более 30 у.е. Кроме значительной экономии будет уверенность в качественной работе, выполненной собственными руками.

Belt Sander Stand- part 2

Ленточношлифовальные станки BSM Optimum

Самодельные механизмы для УШМ

Чтобы не искать готовые насадки, можно попробовать сделать их своими руками. Есть разные варианты изготовления подобных приспособлений, которые и будут рассмотрены ниже.

Из фанеры

Прежде всего, рассмотрим вариант, как можно сделать несложный гриндер из болгарки своими руками. Простейший вариант шлифмашинки получается из УШМ, двух роликов, натяжного механизма и основания из фанеры.

Самое сложное в этой конструкции — изготовление роликов

. Хорошо, если в домашней мастерской есть фрезерный станок или ручной фрезер. Для этого из фанеры фрезером вытачивается подходящая заготовка, обрабатывается на шлифовальном станке, запрессовываются подшипники.

Из той же фанеры вырезается основание, в котором прорезают отверстие под болгарку. Размечают места под ролики, после чего закрепляют УШМ и монтируют колеса. Предварительно необходимо обработать отшлифованные колесики лаком. После этого всю систему собирают, и шлифмашинка из болгарки готова к работе. Конструкция устройства ясна из представленной фотографии.

Из листового металла

Если в мастерской имеется сварочный аппарат, а знакомый токарь выточит необходимые ролики, то сделать полировальную машинку можно из остатков металла.

Такое приспособление будет не хуже заводского. При изготовлении придется затратить довольно много времени, но это того стоит. Перед тем, как приступить к работе, необходимо разработать рабочие чертежи или скачать их из интернета. Собирая механизм не по чертежам, можно не достигнуть желаемого результата, или полученное приспособление может оказаться источником повышенной опасности.

Прежде всего, необходимо произвести точную разметку станины

. В качестве примера используем такой чертеж устройства:

На фрезерном и сверлильных станках по разметке высверлить отверстия. Затем необходимо подготовить натяжную планку

, как представлено на фотографии.

Выточить ролики, и только после этого приступить к сборке механизма. Получилась универсальная приставка, в качестве силового агрегата которой можно использовать не только болгарку, но и другой подходящий электродвигатель. Готовый вид представлен на фото ниже.

Из остатков профтрубы

Имея навыки сварщика, можно легко преобразовать имеющуюся в домашней мастерской болгарку в шлифовальный станок. Для этого достаточно

• сварить обрезки уголка или квадратной трубы в форме буквы у
  ;
• на концах закрепить подходящие ролики;
• к валу углошлифовальной машинки прикрутить ведущий вал;
• смонтировать шлифовальную шкурку, и устройство готово к работе.

Таким гриндером можно выполнять различные операции:

• зачищать неровности металла после сварочных работ;
• выполнять полную шлифовку детали;
• обрабатывать деревянные изделия;
• производить окончательную, чистовую, обработку перед покрытием детали лаком;
• обрабатывать неровности бетонных стен.

Расходники и детали

Единственный расходный материал для ленточного гриндера – лента (не считая смазки для подшипников и шарниров. Ленту можно заказать нужной длины (см. в конце), но можно сделать и самостоятельно из наждачной шкурки на текстильной основе. Весьма желательно – гибкой, непропитанной. В целом процедура изготовления ленты для гриндера своими руками такова:

• Отрезаем заготовку – полосу нужной длины и ширины.
• Готовим оправку (не обязательно круглую) длины по образующей немного меньше длины ленты.
• Обводим оправку заготовкой изнанкой наружу.
• Подводим концы заготовки точно встык и надежно закрепляем.
• Кладем на стык обломок клеящего стерженька для термоклеевого пистолета.
• Греем строительным феном, пока клей не расплавится.
• Накладываем на стык латку из тонкой ткани.
• Прижимаем чем-то жестким через тефлоновую пленку, пока клей не застынет.

Тут есть три существенных момента. Первый – вместо ткани на латку использовать шероховатую пленку из ПЭТ толщиной 25-50 мкм (продается). Она очень прочна, а попробуйте-ка провести пальцем по бутылке из ПЭТ. Не очень-то скользко? Шероховатую ПЭТ-пленку под натяжением не протянешь и по полированному металлу. И вместо латки лучше заклеить изнанку ленты сплошной полосой пленки ПЭТ с нахлестом на 2-3 см. Биение ленты будет не больше 0,05-0,1 мм. Это меньше, чем от тончайшего миткаля и даже меньше, чем погрешность толщины шкурки-заготовки.

Второй – готовую ленту заправьте в станок и шлифаните ею без сильного нажима что-то непотребное. Рубчик на шве слижется, и лента станет не хуже фирменной.

Но самое главное – по эластичности лучший клей для склеивания ленты гриндера не дорогой и сложный в использовании термо- или монтажный, а обычный ПВА. Если же лента оклеена подкладкой по всей длине изнанки, то и ее прочности на ПВА хватит с избытком. Как слеить ленту для гриндера ПВА, см. ролик

Видео: склеивание ленты для гриндера клеем ПВА

Образующая (боковая поверхность в разрезе) ведущего шкива гриндера должна быть прямолинейной. Если использовать шкив-бочку, то лента изогнется корытом по всей длине. Не допускают ее сползания ролики, см. далее, а вот образующая шкива должна быть прямой.

Шкив для гриндера, не предназначенного для особо точных работ, во-первых, не обязательно должен быть точеным. В схеме с 3-мя коромыслами биение ленты от его расцентровки погаснет на роликах, прежде чем дойдет до рабочей ветви. В простом вертикальном гриндере биение ленты в достаточной степени погасит натяжная пружина. Поэтому шкив для гриндера вполне возможно сделать без станка, см. видео:

Видео: ведущее колесо на гриндер без токарного станка

Как сделать ведущее колесо на гриндер без токарного станка. Из чего сделать колесо на гриндер.

Второе – шкив, ролики и вообще все детали домашнего гриндера вполне допустимо делать из фанеры. На производстве это, безусловно, не вариант, даже если фанерный гриндер предложат даром с доплатой: шлифовщику зарплата нужна, а деревянный гриндер в цеху полностью износится, прежде чем окупит ее и себя. Но вы-то дома не будете гонять гриндер день изо дня в 3 смены. А по фанерному шкиву никакая лента не проскальзывает. В т.ч. самодельная. Так что можете смело делать шкив гриндера из фанеры:

Видео: шкив для гриндера из фанеры

Таблица расчета скорости движения ленты гриндера по диаметру шкива и оборотам мотора

К счастью, для большинства пар абразив-материал допустимые пределы скорости движения ленты довольно широки, поэтому шкив для гриндера можно подобрать проще:

Видео: какое колесо нужно для ленточного гриндера

Ролики

Ролики гриндера, как ни странно на первый взгляд, самые ответственные его детали. Именно ролики удерживают ленту от сползания и обеспечивают ее равномерное натяжение по ширине. Причем ролик в кинематике может быть всего один, см. напр., видео выше о гриндере для резцов. Справятся с такой задачей только ролики-бочонки, см. ниже. Но «корыто» ленты после любого ролика должно распрямиться, прежде чем дойдет до рабочей зоны.

Ролики с ребордами (бортиками, закраинами) ленту не удержат. Дело тут не только и не столько с перекосе осей роликов: лента гриндера, в отличие от приводного ремня, должна выдерживать, не сползая, нагрузки от обрабатываемых деталей. Если сделать ролики с ребордами, то, чуть прикоснулся чем-то к ленте, она наползет на реборду. В гриндере нужно применять ролики-бочонки Тип 3 (выделено красным слева на рис.).

Читать также: Пылесос регулятор мощности схема

Какими должны быть ролики для гриндера

Там же даны размеры роликов Тип 3. Диаметр роликов желательно брать не более 0,5 ширины ленты (чтобы «корыто» не ушло далеко), но не менее 20 мм стальных точеных и не менее 35-40 мм фанерных. Натяжной ролик (вероятность сползания ленты с него наибольшая), если с него не сходит рабочая ветвь ленты, может быть диаметром 0,7-1,2 ее ширины. Фанерные ролики делаются в виде толстой обечайки, в которую запрессовывается подшипник; затем ролик насаживается на ось (в центре на рис.) и обрабатывается вчистую, см. напр. след. видео:

Видео: ролик-бочка для гриндера

Ролик бочка без токарного

Выточить ролик-бочку профиля точно по ГОСТ может и на станке не всякий токарь. Между тем есть способ сделать ролики для гриндера без существенных затруднений. Выручит все тот же садовый армированный ПВХ шланг, справа на рис. ранее. На заготовку ролика с прямой образующей туго натягивают его отрезок и обрезают с запасом по краям в толщину стенки шланга. Получается ролик со сложным профилем образующей, еще лучше удерживающий ленту и дающий меншее ее «корыто». Не верите? Постарайтесь попасть на кладбище самолетов или ракет и покопаться в них. Вы найдете ролики с точно таким же профилем образующей. Просто в массовое производство роликов сложного профиля гораздо дороже, чем бочек Тип 3.

Как сделать?

Когда все составляющие части подготовлены, можно приступать непосредственно к работе. Для начала необходимо изготовить кронштейн для болгарки. Он служит для того, чтобы надежно удерживать инструмент. Изготавливается кронштейн из стальных пластин. Их необходимо прочно зажать в тисках и выгнуть по форме болгарки. Затем полученные листы свариваются друг с другом. Помимо этого, можно установить на кронштейне регулировочные болты, которые позволят изменять угол расположения инструмента.

Затем можно приступать к изготовлению ведомых колёс. Всего в конструкции их предусмотрено два. Для этого понадобятся подшипники и болты. Подшипники крепятся на болты и фиксируются при помощи гайки. Поверх всего этого можно закрепить резиновый шланг для гладкости. Далее следует изготовить рабочую плоскость. На нее при работе на будущей ленточной шлифмашине будет опираться изделие. Изготавливается рабочая поверхность из пластин стали, которые свариваются вместе.

Стоит подготовить основу для всей конструкции. Для нее и понадобится квадратная труба. В трубе необходимо просверлить отверстия, на которых крепится кронштейн и болгарка. Их рекомендуется закрепить при помощи болтов и гаек. Затем крепится рабочая плоскость. Всё тщательно сваривается. Далее необходимо изготовить основное ведущее колесо. Для него можно использовать короткую металлическую трубу с резиновым покрытием. Такая труба прочно крепится на вал УШМ при помощи гайки. Затем между основанием и кронштейном необходимо закрепить пружину, которая будет натягивать ремень шлифовальной ленты.

Далее можно устанавливать саму шлифовальную ленту на аппарат. Данный прибор следует надежно закрепить на удобном рабочем месте и можно приступать к тестированию

Крайне важно натянуть ремень так, чтобы он находился по центру ведущего и ведомых колёс

Абразивные ленты для шлифовальных машин

Схема круговой шлифовальной машины.

Шлифовальные ленты на бумажной, а лучше на тканевой основе являются режущими инструментами. Практика показывает, что редкое (менее 70%) заполнение ленты абразивными зернами предпочтительнее, поскольку в этих случаях она меньше забивается пылью, возникающей при шлифовании.

Размер абразивных зерен, определяемый номером сита, через которое зерна просеиваются, основная характеристика ленты. Чем меньше этот номер, тем более грубой является лента. Ее можно условно разделить на три группы:

1. Крупнозернистая, с номерами от 12 до 80.
2. Среднезернистая — 80-160.
3. Мелкозернистая — 160-4000.

В продажу шлифовальная шкурка поступает в виде листов или рулонов. Для использования в шлифовальных машинках подходит шкурка в рулонах, которую разделяют потом на ленты необходимой длины и ширины. Длина зависит еще и от того, каким образом соединяются концы ленты, в стык, под углом или внахлестку.

При первом способе соединения концы обрезают под углом 45° и приклеивают под стыком полотняную накладку. При втором способе соединения на одном конце на протяжении 8-10 см горячей водой удаляют абразивное нанесение, смазывают обнажившуюся основу клеем и накладывают на нее обратную сторону второго конца ленты. Место соединения крепко сжимают и просушивают.

Кроме своего непосредственного назначения, шлифовальная машинка может быть использована и для других операций. С ее помощью, например, можно быстро и качественно осуществлять заточку режущего инструмента. Можно найти ей и другие способы применения.

Вне всякого сомнения, предлагаемая конструкция может стать надежным помощником домашнему мастеру в его повседневной работе.

Делаем шлифмашинку из компьютерного винчестера + (Видео)

Любой, отслуживший свое жесткий диск можно переделать в миниатюрную шлифовальную машинку. Для этого необходимо выполнить следующие шаги:

• полностью разобрать винчестер и убрать из корпуса все, что расположено слева от магнитных дисков;
• вырезать рабочий круг из наждачной бумаги, сделать по центру круга отверстие для шпинделя;
• наклеить на вращающийся диск винчестера несколько полосок двустороннего скотча и закрепить на нем наждачную бумагу;
• сделать защитный экран, защищающий глаза от возможного вылета изготовленного наждачного диска;
• подключить готовую конструкцию к блоку питания от компьютера и пользоваться.

Конечно такая конструкция не обладает высокой мощностью, но заточить небольшой нож или ножницы вполне возможно.

Нередко возникает необходимость в выполнении разного рода отделочных работ по поверхности из дерева.

Значительно ускорить выполнение такого рода , а также повысить их качество помогает использование такого уникального инструмента, как шлифовальная машина по дереву.

Она пользуется довольно большим спросом у покупателей. Именно поэтому хотелось бы более подробно остановиться на особенностях этого инструмента, а также его разновидностях.

Популярность такого оборудования обусловлена довольно широкой областью его . Посредством использования шлифовальной машинки для работы по дереву можно выполнять такие виды работ:

• Полирование криволинейной плоскости
• Выравнивание ровной поверхности, которая находится на неподвижном рабочем столе или при помощи ее механического передвижения вручную
• Обработка кромочной части разных деталей или их торцов
• Проведение подготовки деревянной поверхности для проведения покрасочных работ и пр.

Все эти и другие виды работ нередко приходится выполнять в загородном или частном жилом доме.

Кроме этого шлифмашина по дереву – это просто незаменимый инструмент для мастеров, которые работают с деревянными поверхностями и заготовками.

Кроме этого, при выборе оборудования необходимо обращать внимание и на такой показатель, как зернистость абразивной ленты. Дабы иметь возможность выполнять разные виды работ, специалисты рекомендуют при покупке машинки брать сразу несколько видов ленты с разным показателем зернистости

Вибрационная

Конструкция данного вида оборудования состоит из корпуса и абразивного элемента, который крепится при помощи прочных зажимов.

Выполнение шлифовки происходит в результате частого колебательного движения рабочей .

Амплитуду движения мастер может устанавливать самостоятельно в ручном режиме.

Этот показатель колеблется в диапазоне 1 – 5 мм.

Чем меньше амплитуда, тем точнее и тоньше будет проводиться обработка рабочей поверхности.

Дельташлифовальная машинка

Отличительной особенностью этого является наличие в его конструкции рабочей подошвы, форма которой напоминает утюг. При помощи использования этого оборудования мастер имеет возможность работать со всеми видами поверхностей.

Разные модели машинки имеют разную скорость работы. Значительно повышает популярность такого инструмента у покупателей и тот факт, что ее рабочую поверхность можно поворачивать в разные стороны по мере необходимости, а также проводить замену разных насадок. Благодаря этому использования оборудования повышается в несколько раз.

Эксцентриковая

Основное отличие данного вида инструмента от других заключается в том, что он предназначен для выполнения ювелирной обработки рабочей поверхности. Абразивная поверхность имеет круглую форму.

Мастер может самостоятельно выбирать степень зернистости поверхности. От этого показателя зависит тонкость выполняемой работы. Подошва оборудования оснащена небольшими отверстиями, через которые выводится пыль.

Благодаря этому работа с таким инструментом обеспечивает безопасность мастера. Большое значение также имеет и то, что мастер может выбирать скорость, с которой будет вращаться подошва машинки с закрепленной на ней абразивной поверхностью.

Простейшая полировальная машина

Наиболее просто сделать своими руками полировальную машину, предназначенную для работы со шлифовальными дисками. Для создания данного устройства потребуются следующие основные детали:

Электродвигатель можно извлечь из различных электрических инструментов и приборов. Так, например, подойдут компоненты блока питания компьютера или дисковода.

Также можно использовать электромотор от вентилятора, а для привода электродвигателя подойдет бытовой аккумулятор.

Помимо названных компонентов, понадобится доска, ее нужно отшлифовать наждачной бумагой. Далее на доске закрепляют шурупами аккумулятор и электромотор и соединяют их проводами. Также в данную электросхему необходимо установить включатель, закрепив его на доске. Провода следует зафиксировать степлером во избежание разбалтывания.

Рабочий элемент шлифовальной машины рассматриваемой конструкции представлен кругом. Можно использовать фирменные изделия либо можно сделать шлифовальный диск из наждачной бумаги своими руками. Для этого нужно вырезать из фрагмента исходного материала два сектора и скрепить их между собой тыльными сторонами, склеив.

Для обеспечения привода абразивного диска от оси электромотора потребуются две втулки. Диаметр данных приспособлений определяют на основе соответствующего параметра оси двигателя. При этом нужно учитывать, что различные электродвигатели имеют оси разного диаметра. Рассмотренную шлифовальную машину можно использовать для обработки как деревянных, так и металлических поверхностей, в том числе и при кузовных работах.

Изготовление шлифмашинки своими руками

Ни для кого не секрет, что домашнему мастеру довольно сложно обойтись без такого уникального оборудования, как шлифовальная машинка по дереву.

Несмотря на кажущуюся сложность устройства инструмента, шлифмашина по дереву своими руками – это реальность.

Есть возможность простого изготовления инструмента из обычного блока питания компьютера, который уже вышел из строя.

Для начала необходимо подготовить все необходимые для работы детали и инструменты:

• Блок питания
• Старый компьютерный диск
• Абразивная поверхность
• Болты или саморезы
• Регулятор скорости
• Переключатель

Последовательность сборки такова:

• Разобрать блок питания таким образом, чтобы осталась только его крутящая часть.
• Прикрепить при помощи клея компьютерный диск с прикрепленной к нему абразивной поверхностью (абразивный материал можно крепить стационарно, а можно сделать набольшие зажимы. Благодаря этому у мастера будет возможность менять поверхность по мере ее изнашивания)
• Подключить блок питания и регулятор скорости.

Вот таким образом можно изготовить простую шлифовальную машинку их в домашних условиях. С ее помощью можно работать с небольшими рабочими поверхностями.

Такое оборудование также можно сделать из простой болгарки. Достаточно просто поменять абразивный круг. Но стоит учитывать, что скорость вращения абразивного элемента такой машинки будет довольно высокой.

Нередко мастера приспосабливают обычную дрель таким образом, что ее можно использовать в качестве шлифмашинки. Для этого необходимо применить специальную насадку.

На ее рабочую часть крепиться наждачная . А с противоположной стороны вставляется небольшой хвостовик.

Он будет необходим для того чтобы иметь возможность соединить эту насадку и патрон дрели. С помощью такого инструмента можно обрабатывать довольно большие поверхности не только из дерева, но и из метала или пластика.

И еще вариант

Все ответственные детали гриндера – цельную ленту, шкивы с покрытием, исключающим ее проскальзывание, ролики – можно приобрести по отдельности. Обойдутся они не так уж дешево, но все-таки не в тысячи заграничных и не в десятки родных «косух». Остальные детали гриндера, либо плоские, либо из профтруб, изготавливаются с помощью обычной настольной сверлилки или дрели. Вот где можно заказать детали для гриндера:

Шлифовальная или полировальная машина требуется для выполнении покрасочных работ. В магазинах инструментов и прочих торговых точках представлено множество моделей таких устройств. Однако в некоторых случаях целесообразно создать полировальную машину своими руками. В данной статье рассмотрены различные варианты таких самодельных устройств и описан процесс их создания.

Типы конструкций под болгарку

Варианты конструкций

Существует несколько типов стоек под болгарку. Они отличаются расположением и временем, потраченным на сборку. К первому типу относится станина, под которой закреплена углошлифовальная машина.

Рабочая поверхность представлена отрезным диском. При этом резка профиля из металла будет подобна распилу деревянных элементов циркулярной пилой. Такая конструкция токарного станка не очень популярна из-за необходимости двигать заготовку. Процесс нарезания в этом случае становится небезопасным. Но есть и явное преимущество – это быстрое нарезание тонких металлических листов.

Ко второму типу относится шлифмашина из болгарки с применением каркаса. У данного типа инструмента могут быть разные исполнения крепления. Но все они должны быть надежны. Можно закрепить болгарку к станине посредством крепления болтами в месте рукоятки. Можно закрепить болгарку к стойке болтами на защитном кожухе, в котором предварительно сделать отверстия. Этот вариант исполнения считается наиболее простым, удобным и не требующим много деталей.

Еще углошлифовальную машину можно крепить методом маятниковой пилы. Этот метод подразумевает неподвижность обрабатываемого элемента, а вращается только круг. Маятниковая пила располагается над столешницей. Это позволяет обрезать предмет под необходимым углом. При этом способе работа с болгаркой становится безопасной и быстрой, так как шлифовальная машина располагается сверху. Есть возможность в любое время использовать болгарку для обычных целей.

Суть метода маятниковой пилы

Токарный станок маятникового вида с применением болгарки легко собирается в домашней обстановке. Такая самоделка имеет простой механизм работы. Основные компоненты для изготовления:

• Стойка
• Маятник
• Крепление

В качестве стойки можно употребить раму из стали с платформой из листового металла. К такой поверхности прикрепить кронштейн. К нему монтировать шарнир для пилы и упор для держания заготовки. Хорошим упором считается поворотный механизм, чтобы менять угол между обрабатываемой частью и диском. Не нужно забывать, что стоит сделать отверстие для режущего круга в столешнице. Ширина отверстия отвечает двойной толщине круга, а длина – диаметру.

В качестве маятника применяется деталь Т-образной формы. Такая деталь скрепляется с кронштейном станины и частью, которая предназначена для фиксации болгарки. Механизм маятника обеспечивается подшипниками качения или же применением втулки.

Для закрепления углошлифовальной машины можно использовать консоль с одним или двумя кронштейнами. Инструмент закрепляется за корпус и в месте редуктора, где есть специальные отверстия.

Для удобной эксплуатации возможно подключение к выключателю, например, педали.

Общие сведения о конструкции ленточных шлифмашин

Схема угловой шлифовальной машины.

Ленточные шлифовальные машины при всем кажущемся разнообразии их конструкций имеют общие отличительные признаки. В качестве рабочего инструмента в этих конструкциях используется абразивная лента. Чаще всего ее соединяют в кольцо и размещают между двумя вращающимися барабанами.

Обычно таких барабанов два: первый является ведущим, а второй — ведомым. Ведущий барабан приводится во вращение электрическим двигателем посредством механической трансмиссии. Обычно это ременная передача. Желательно, чтобы имелось устройство, позволяющее изменять скорость вращения ведущего барабана, обеспечивая тем самым разнообразные режимы обработки.

Расположение шлифовальной ленты зависит от предназначения машинки для шлифовки и может быть любым: вертикальным, горизонтальным или наклонным. Монтируется лента обычно на станине, там же могут располагаться и обрабатываемые изделия. В самодельных конструкциях заготовки обычно удерживают вручную, хотя могут быть и другие варианты.

Длина рабочей части шлифовальной ленты зависит от размеров обрабатываемых заготовок. Процесс шлифовки сопровождается выделением большого количества пыли, поэтому желательно наличие вытяжного устройства. Для регулировки степени натяжения ленты часто применяется натяжной ролик.

В зависимости от того, для чего преимущественно будет использоваться шлифовальная машинка, она может иметь некоторые конструктивные особенности. Это касается диаметра барабанов, длины и скорости движения ленты, ее зернистости, конструкции рабочего стола и т.д. Основными разновидностями типов шлифовки являются:

• шлифовка криволинейных поверхностей;
• выравнивание плоских поверхностей;
• выравнивание боковых кромок или торцов, а также поверхностей брусков, щитов и им подобных деталей;
• шлифовка промежуточных слоев лакокрасочных покрытий.

Принципиальное устройство шлифовальной машинки

Без доскональных знаний конструкции шлифовальных машинок невозможно собрать качественное устройство своими руками. Прежде чем перейти к строению, познакомимся с самыми распространенными типами шлифмашин:

1. Угловая. Проще говоря, болгарка. Расходными материалами являются диски. Зачистные круги предназначены для шлифования поверхности. Регулировка давления осуществляется вручную.
2. Ленточная. Обработка поверхности выполняется шлифовальной лентой. Подходит для работ только с плоскими поверхностями.
3. Дельташлифмашина. Для обработки изделий с криволинейной структурой.
4. Вибрационная. Оптимально подходит для чистовой обработки ровных плоскостей.

Помимо вышеперечисленных существует еще несколько аппаратов, которые менее распространены:

• прямая;
• полировальная;
• эксцентриковая.

1. Привод. От его мощности зависит производительность устройства. В аппаратах, собранных своими руками, используют привод электрического типа, однако встречаются пневматические самоделки, работающие от компрессора.
2. Редуктор. Передает крутящий момент от привода на рабочий инструмент. Базовой частью редуктора является шпиндель.

1. Рабочая платформа. На нее крепят абразивный материал. Для этого можно использовать круги, ленты, диски.
2. Корпус. Защищает конструкцию от механических повреждений и пыли, поэтому многие заводские модели оснащены системами пылеулавливания. Материалы, применяемые для изготовления прибора своими руками, как правило, не способны конкурировать с качественными полимерами, которые используют в производстве профессионального инструмента.
3. Система управления. Включает в себя отключение питания, а также регулировку оборотов абразива.

Мотор и полировальные диски

Помните о том, что функциональные параметры такой самодельной шлифовальной машины определяются отдельными деталями, из которых она собрана. В связи с этим следует использовать электромотор от вентилятора, так как двигатель от компьютера имеет меньшую мощность, которой может оказаться недостаточно для некоторых видов работ. К тому же шлифовальные диски из наждачной бумаги не являются оптимальными приспособлениями такого типа. Вместо них можно приобрести фирменные круги небольшого диаметра, например, для дрели.

Можно создать своими руками и более мощный стационарный вариант шлифовальной машины. Для него можно использовать двигатель от стиральной машины и оснастить шлифовальными кругами большого диаметра. Помимо полировальных, на такое устройство можно установить точильные и абразивные диски.

Понадобятся материалы:

• гайка М12 удлиненная;
• кусок древесины, брусок толщиной соответствующей ширине ленты;
• двухкомпонентный эпоксидный клей;
• широкая металлическая полоса толщиной от 5 мм;
• стальной уголок 50 х 50 мм;
• болты М6;
• болты М10;
• гайки М10;
• подшипники 3-4 шт;
• пружина.

Далее на фото показан процесс изготовления самодельного гриндера.

Для начала, нужно сделать ведущий ролик для вращения ленты. Его можно высверлить коронкой диаметром 40-50 мм из бруска или доски.

Следует учесть, что ширина ролика должна быть равной или больше ширины ленты. С одной стороны его центральное отверстие нужно рассверлить и впрессовать в него на эпоксидный клей, удлиненную гайку М14.

Когда клей застынет, ролик устанавливается на вал болгарки. Далее нужно включить УШМ и прошлифовать ролик, прижав к наждачной бумаге. Нужно придать ему бочкообразную форму, слегка присадив края и оставив центральный диаметр. В таком случае лента потом ну будет слетать.

Из полосы или стальной плиты вырезается станина гриндера. Ее размеры будут зависеть от длины выбранного стандарта шлифовальной ленты.

В станине, сверлим отверстие диаметром 40-45 мм. В него будет вставляться редуктор болгарки и выводится вал.

В станине делаются 4 крепежные отверстия и 2 проточки сбоку, чтобы при состыковке она не мешала винтам, прижимающим редуктор к корпусу УШМ.

Подставку можно сделать из двух уголков. В уголках нужно сделать отверстия на дне подставки, чтобы прикручивать станок к столу. Закрепив станину можно примерить и болгарку, но штатные винты на ее редукторе нужно заменить удлиненными.

Изготовим рычаг для натяжения ленты. По центру рычаг крепится к станине болтом М10 с гайкой.

На конце рычага ставится второй болт М10, прижимающий 3-4 подшипника. Нужно чтобы ширина группы подшипников соответствовала ширине ленты. Они будут выполнять функцию ведомого катка натяжения.

Устанавливаем пружину для механизма натяжения шлифовальной ленты.

Из уголка вырезается регулируемая плита упора, как на фото. У нее должна быть проточка для возможности изменения положение при зажатии.

Также из стальной плиты и маленького уголка делается рабочая площадка. На ее уголке также нужно сделать проточку для возможности регулировки положения.

Упор и рабочая площадка прикручиваются к станине болтами М6. После натяжения шлифовальной ленты станок может использоваться по назначению. Он может выполнять абсолютно те же задачи, что и фабричный гриндер. При ненадобности станок можно разобрать и компактно сложить. Применяемая с ним болгарка не подвергается конструктивным изменениям, поэтому по прежнему может использоваться по основному назначению.

Процесс изготовления шлифовального станка, также показан в этом видео:

Выбор материалов и инструментов

Существует множество разновидностей, подходящих для различных типов обработки, они могут иметь любые размеры и несколько роликов. Большая часть из них предназначена для обработки в вертикальных плоскостях. Несмотря на это, более полезным и удобным будет многофункциональный ленточный шлифовальный станок по металлу, способный работать в двух плоскостях. Благодаря этому становится возможным осуществление практически всех задач, так как плоскости позволяют работать с заготовкой под любым, предварительно выставленным углом.

Изготовление ленточной шлифмашинки своими руками + (Видео)

Сделать ленточную шлифмашинку самостоятельно совсем не сложно, необходимо выполнить следующие этапы:

• подобрать подходящие материалы и детали;
• сделать надежную основу для закрепления инструмента;
• установить подходящую столешницу;
• закрепить вертикальные стойки с натяжителем и барабаном;
• смонтировать мотор и барабаны;
• закрепить наждачную ленту.

Чтобы обрабатывать довольно крупные детали и элементы необходимо изготовить крупную копию серийной шлифмашинки. Например, если взять электродвигатель мощностью 2 Квт или более мощный с частотой вращения ротора 1500 оборотов в минуту, то редуктор можно не ставить. Мощности такого двигателя вполне достаточно, чтобы вращать барабан порядка 20 см в диаметре и обрабатывать детали около 2 м.

Также можно использовать электрический двигатель от старой стиральной машинки. Станину в этом случае делают из толстого листа железа, подготовив место для установки мотора и тщательно закрепив его болтами для устранения вибрации. Конструкция такой машинки представляет собой 2 барабана, причем один из них зафиксирован, а второй может натягиваться и вращается на подшипниках вокруг оси. Основу для станка желательно выполнить из металла или нескольких листов толстой фанеры. Барабаны делают на токарном станке из ДСП. Лента нарезается из полотен наждачной бумаги шириной порядка 20 см и закрепляется на станине. Чем больше будут размеры стола, тем большие по размеру детали можно будет укладывать и обрабатывать в дальнейшем. Чертежи готовых изделий можно найти в сети.

https://www.youtube.com/watch?v=vDs1gBM_MW4

Ленточная шлифовальная машина

Рабочим элементом машин рассматриваемого типа является абразивная шлифовальная лента. Принцип функционирования ленточных устройств состоит во вращении абразивной ленты, соединенной в кольцо, приводимой двигателем посредством трансмиссии и барабанов. Один из барабанов является ведущим, а другой — ведомым. Первый из них имеет привод от электромотора через трансмиссию, представленную обычно ременной передачей.

Некоторые ленточные шлифовальные машины оснащены устройством, позволяющим изменять скорость вращения ведущего барабана, что обеспечивает наличие различных режимов работы. Лента может быть расположена на станине вертикально, наклонно или горизонтально в зависимости от назначения устройства. Для регулировки степени ее натяжения служит натяжной ролик. Так как работы по шлифованию характеризуются выделением большого количества пыли, желательно чтобы шлифовальная машина была оснащена вытяжным устройством.

Нужно учитывать, что многие конструктивные особенности шлифовальной машины, такие, как например, диаметр барабанов, скорость вращения, зернистость размеры абразивной ленты, конструкция рабочего стола, определяющие основные функциональные параметры рассматриваемого устройства, подбирают в зависимости от его назначения. Классифицируют следующие варианты рабочих поверхностей, на обработку которых ориентируют шлифовальные машины: криволинейные, плоские, кромки и торцы, промежуточные слои лакокрасочного покрытия.

Понадобится

Для изготовления самоделки нам нужны будут вполне доступные и недорогие материалы:

• металл разный (уголок, профильная труба, полоса);
• резьбовые детали (гайки, шайбы, винты, болты, шпилька);
• пружины на растяжение и сжатие;
• болт с пластиковой головкой-ручкой;
• гильзы кабельные алюминиевые;
• подшипники;
• эмаль по ржавчине.

Некоторые операции можно выполнить вручную, но работа пойдет быстрее и легче, если в наличии будет:

• болгарка с отрезным диском;
• сверлильный станок;
• сварочное оборудование;
• дрель со сверлом и зенкером;
• угольник и карандаш;
• штангенциркуль и рулетка;
• керн и молоток;
• напильник по металлу;
• метчик, отвертка и ключи.

Условия для изготовления станины

Для изготовки наждачного устройства из углошлифовальной машины потребуется:

• Материал для станины – металлическая труба или металлическая пластина
• Пружина для создания противовеса
• Подшипники для формирования вращения
• Прочный материал для крепкого основания
• Углошлифовальная машина

Чтобы получить более надежное и универсальное оборудование, самодельный станок из болгарки лучше изготовить, используя небольшой инструмент. Выбирать нужно тот, что заслуживает доверие на рынке. Выбор ненадежного устройства приведет к дополнительным расходам, если модель выйдет из строя. Самодельная стойка конструируется под определенную модель, а новая может не подойти.

Перед изготовлением токарного станка нужно начертить схему устройства, чтобы вычислить параметры и структуру установки. Рекомендации при изготовлении:

• При проектировке поворотного узла длину от шарнирного соединения до диска следует делать маленькой, чтобы станок был жестче и точнее.
• В роли опоры, куда запрессовываются подшипники, обеспечивающие поворот маятника, можно употреблять заводские подшипниковые модули или отрезки из стальной трубы с окружностью, равной наружной обойме подшипника.
• При напрессовке подшипниковых модулей на вал следует делать плотное соединение без возможности ослабления для предотвращения смещений.
• После установки болгарки выполняется пробный запуск, чтобы оценить вибрационные действия и люфты.
• Для точности при работе с токарным станком можно установить линейку на упорную планку, что обеспечит производство отрезков необходимой длины.

Отрезной станок будет полезным приспособлением для любого мастера. Сделанное своими руками устройство для шлифовки будет отвечать вашим запросам и параметрам работы. В дальнейшем такое приспособление сэкономит время и позволит осуществлять точные слесарные работы.

Бюджетный шлифовальный станок из болгарки

Натяжной механизм гриндера, и как он устроен

Теперь можно приступить к третьей части гриндера – натяжному механизму. Для этого понадобится как раз профильная труба 15×15 мм и 20×20 мм, а также подшипник. Сначала 2 небольших отрезка профильных труб разной величины свариваются в длину. После этого в более крупной части высверливается отверстие диаметром 8 мм.

ФОТО: YouTube.comПримерно так будет выглядеть заготовка натяжной части

Более толстая сторона обрезается немного выше отверстий, а её целые боковые части пропиливаются вдоль. Должен получиться паз, в который легко пройдёт подшипник. Возможно, на словах всё кажется сложным, но на самом деле это элементарные действия.

ФОТО: YouTube.comПазы для подшипника выпилены, осталось их немного обработать

В результате подшипник легко встаёт на своё место, а после фиксации хвостовиком сверла легко вращается, что на данный момент и требуется. Теперь нужно выровнять и отрезать сверло заподлицо с металлом и прихватить. Достаточно по одной точке сварки на каждую сторону.

ФОТО: YouTube.comПодшипник прекрасно вращается на хвостовике китайского сверла
