Как правильно подключить реле напряжения и УЗО: схема

Настройка порогов срабатывания РН

Настройка реле защиты от перенапряжения производится после анализа текущего состояния электросети и проводки
Необходимо обратить внимание на такие факторы, как:

1. Напряжение в розетке. Оно составляет 220 В только на страницах учебников. Реальный вольтаж в сети способен находиться в пределах 190-240 В. Бессмысленно настраивать РН на отключение при снижении до 210 В, если в розетке вольтаж редко поднимается выше 200 В. Особенно актуально для сельской местности и в частном доме.
2. Мощность бытовых приборов. Некоторые образцы техники в момент запуска потребляют большие токи, что резко понижает напряжения в сети. Этот провал необходимо учитывать, чтобы выбрать нижний порог срабатывания защиты.
3. В ночное время суток происходит обратное. Люди спят. Большая часть электроприборов в доме выключена. Напряжение в сети способно зашкаливать до 230-240 В. Это явление учитывается при выборе верхнего номинала срабатывания.

Монтаж и настройка реле напряжения

Общие настройки трехфазного реле

Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.

После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:

• Мигающие цифры указывают на отсутствие напряжения в сети.
• Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
• Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
• Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.

Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.

Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.

Прочие настройки

В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.

Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети

После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.

Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.

Реле контроля напряжения 3-фазное

Трехфазное УЗО

Схема подключения трехфазного электродвигателя

Подключение трехфазного двигателя к трехфазной сети

Схема реверса трехфазного двигателя

Схема подключения трехфазного счетчика через трансформаторы тока

Принцип действия реле

Электронная схема РН, благодаря особенностям своей конструкции, питается от электрической сети, имеющей любые параметры. При этом постоянно происходит замер напряжения. Если оно не зашкаливает за допустимые пороги, схема держит электронные ключи открытыми, пропуская ток через себя.

Когда на ЛЭП происходит перекос фаз, связанных с аварией, или образуется импульс от грозы, в квартиру поступает напряжение, несоответствующее допустимым пределам. Электронная схема реле мгновенно закрывает ключи, обесточив домашнюю сеть. Все работающие в это время электроприборы просто отключатся без повреждения.

После возвращения напряжения к нормальным параметрам первым начинает работать таймер, задерживающий время включения. Такая пауза требуется для правильной работы бытовой холодильной техники. Инструкция эксплуатации, например, холодильников или кондиционеров должна содержать описание этого параметра. Закончив отсчет запрограммированного времени, таймер дает команду, и электрическая схема открывает ключи. К потребителю возобновляется подача электроэнергии.

Однофазное реле напряжения РН-106 Volt Control

Стабилизатор или реле напряжения: что выбрать?

Схема подключения реле напряжения через кросс-модуль | распределительный блок

Установка реле напряжения RBUZ в квартирный электрощит

Итак, после теории переходим к практике.

РН было установлено в процессе капитального ремонта квартиры в панельной девятиэтажке.

Девятиэтажка, в которой будет стоять новый щиток с реле напряжения

Вот так выглядит щиток в подъезде, к которому необходимо было подключить квартирный щиток:

Электрощит в подъезде, от которого идет питание на электрощит в квартире

Не самый печальный вариант.

Щиток в квартиру на этапе проектирования:

Проектирование и начало сборки электрощита

Схему щита я обязательно приведу и мы её обсудим ниже. А вот ещё несколько фото щитка, в котором установлено реле напряжения RBUZ.

Процесс монтажа щитка в квартире. Рядом – слаботочный щиток

Электрощит в квартире на автоматах ИЕК и РН RBUZ

Продолжаем сборку. Расключены нули и некоторые фазные провода:

Продолжаем сборку щита в квартире, подключаем нули

Итоговая сборка щитка, всё подключено

Вверху – земляная шина РЕ (Protect Earth, подробнее про системы заземления здесь), внизу – три шины нейтралей N1, N2, N3. Подробнее я расскажу при описании электрической схемы щитка.

Общий вид щитков – слаботочный и силовой

Квартирный электрощит в сборе

Напряжение на электрощит подано. Приятная особенность реле напряжения – на его индикатора всегда видно, какое напряжение подается в квартиру. На фото – 239 В.

Вот ещё пара фотографий окончательного монтажа, с подписями нагрузок:

Фото рабочего электрощита с закрытой дверцей

Электрощиток с надписями на автоматах

Модель электрощита – Schneider Electric Easy 9. В щитке оставлено 4 или 5 мест модулей. Как показывает жизнь, потом хозяину квартиры обязательно захочется поставить ещё пару автоматов)

Выбор твердотельных реле, защита и особенности работы

Обычное реле и контактор без особых проблем выдерживают кратковременные перегрузки до 150 и даже 200% от номинала. Особенно, если не коммутировать нагрузку с таким током, а повышать ток после замыкания, и понижать перед размыканием.

Обычные контакты могут выдержать и кратковременный ток КЗ, если сработает защита с правильной уставкой тока. Просто, возможно, придётся потом контакты почистить.

Твердотельные реле от перегрузок страдают сильнее, за пол периода портятся безвозвратно, и контакты потом не почистить, из-за отсутствия таковых.

Если при выборе контактора достаточно выбрать запас в 10-20% и защитить его обычным автоматом, то с твердотельными устройствами всё сложнее.

Поэтому для твердотельных реле рекомендуется для активной нагрузки (лампы, ТЭНы) запас по номинальному току в 2-4 раза. При пуске асинхронных двигателей из-за большого пускового тока запас по току нужно увеличить до 6-10 раз.

То есть, трехфазная твердотелка Fotek TSR-40AA-H на 40А, показанная на фото чуть выше, на своих 40 амперах работать вряд ли будет. Мощность двигателя, которую можно коммутировать в данном случае – от 2,2 кВт до 5 кВт. Причём двигатель 5 кВт (это около 10А) должен запускаться обязательно на холостом ходу, с минимальным пусковым моментом, а нагрузку к нему прикладывать можно после пуска и разгона.

Кстати, с индуктивной нагрузкой твердотельные реле могут вести себя неадекватно, у меня бывали проблемы. В случае высокоиндуктивных нагрузок (трансформаторы, катушки с магнитопроводами, электрические звонки, и т.п.) нужно параллельно нагрузке включать RC-цепь (снабберную цепь из последовательных резистора и конденсатора) для уменьшения влияния противо-ЭДС. Кроме того, эта цепь уменьшает общую индуктивность нагрузки, т.е. делает её более активной. И ТТР легче работать.

Монтаж реле напряжения

Существуют две основные схемы подключения реле напряжения, предназначенное для однофазной электрической линии:

• на реле идет прямая нагрузка;
• нагрузка к реле подключается через пусковое устройство.

Для подключения защитного прибора стоит обзавестись средствами, про помощи которых можно выполнить данную установку:

• железная пластина;
• дин-рейка;
• индикаторная отвертка;
• кабель, соответствующий сечению 4мм или 6мм;
• саморезы;
• плоскогубцы;
• фигурная отвертка.

Электромонтаж реле напряжения осуществляется при выключенном напряжении, с этой целью надлежит выключить автомат. Об отсутствии напряжения в сети необходимо убедиться при помощи индикаторной отвертки. Затем нужно зафиксировать монтажную рейку посредством саморезов.

Далее на дин-рейку устанавливается сам прибор, при этом корпус его должен быть расположен ближе к автомату после электрического счетчика. Для этого на корпусе реле напряжения имеются специальные защелки. На этом этапе установка заканчивается и начинается процесс подключения.

Что самое главное?

Определяющий фактор выбора — значение максимального тока. Он зависит от коммутируемой нагрузки на линию. Чтобы выбрать необходимый номинал, рассчитывается суммарная потребляемая мощность всех электропотребителей, подключаемых в сеть через реле.

На этом этапе следует выбрать один из вариантов, как будет устанавливаться реле: для группы потребителей электроэнергии или для всей сети одновременно.

Итак, сколько в Вашем жилище бытовых приборов?

Вы хотите защитить их все сразу, или только самые дорогие сердцу (и кошельку)?

Общее щитовое на квартиру

На практике чаще поступают именно так — ставят отсекатель для всей проводки, чтобы в аварийных ситуациях он отключал от питания всю квартиру или коттедж. Так же вынуждены поступать, когда в щитке нет выделенных групп «автоматов», а стоит один общий.

В этом случае номинал вычисляют по суммарной коммутируемой мощности (потребялемая мощность каждого электроприбора указана на шильдике на его задней панели или в документах к нему).

Например, у Вас получился следующий список бытовой техники:

• холодильник — 0,2 кВт,
• электроплита — 2 кВт,
• микроволновая печь — 1,2 кВт,
• электроника — 0,5 кВт,
• кондиционер — 0,8 кВт,
• стиральная машина — 1 кВт,
• блендер (кухонный комбайн) — 0,6 кВт,
• бойлер — 1,5 кВт.

Суммарная мощность потребления составит в таком случае 7,8 кВт, что соответствует номиналу 35А: I = U/R = 7800/220 = 35А. И выбираем ближайшее большее значение 40А.

Супер-простой способ — посмотреть, какой номинал у вводного в квартиру автоматического выключателя, и ориентироваться на такой же показатель для отсекателя напряжения.

Подключение на отдельную группу

Во многих случаях это более рациональное решение. Правильное с технической точки зрения, удобное с практической. И вот почему.

Вы можете разделить домашние электроприборы на 2 группы:

1. чувствительные к колебаниям напряжения. Это, прежде всего, техника с компрессором в конструкции: холодильники, морозильные камеры, кондиционеры;
2. устойчивые к перепадам устройства с нагревательным элементом в конструкции (электрочайник, бойлер или электрообогреватель). Сюда же можно отнести светодиодное освещение.

Подключив через реле только бытовую технику из «группы риска», Вы сделаете свое существование комфортнее. К примеру, в случае аварии на линии отключается холодильник и сплит-система, но при этом продолжает подогреваться горячая вода в бойлере, и тепло от обогревателя тоже не исчезает.

Для подобной локализации рассчитайте суммарную мощность компрессорной и электронной техники и, выбрав реле подходящего номинала, подключите к соответствующей выделенной группе автоматических выключателей.

Обратите внимание: данный способ подходит для квартир с современной электропроводкой, где сеть разделена на линии с отдельными автоматическими выключателями.

Твердотельные реле по типу переключения

С коммутацией перехода через ноль

Посмотрите внимательно на диаграмму

Такие ТТР на выходе коммутируют переменный ток. Как вы здесь можете заметить, когда мы подаем на вход такого реле постоянное напряжение, у нас коммутация на выходе происходит не сразу, а только тогда, когда переменный ток достигнет нуля. Выключение происходит подобным образом.

Для чего это делается? Для того, чтобы уменьшить влияние помех на нагрузках и уменьшить импульсный бросок тока, который может привести к выходу нагрузки из строя, если тем более нагрузкой будет являться схема на полупроводниковых радиоэлементах.

Схема подключения и внутреннее строение такого ТТР выглядит примерно вот так:

управление постоянным током

управление переменным током

Мгновенного включения

Здесь все намного проще. Такое реле сразу начинает коммутировать нагрузку при появлении на нем управляющего напряжения. На диаграмме видно, что выходное напряжение появилось сразу, как только мы подали управляющее напряжение на вход. Когда мы уже снимаем управляющее напряжение, реле выключается также, как и ТТР с контролем перехода через ноль.

В чем минус данного ТТР? При подаче на вход управляющего напряжения, у нас на выходе могут возникнуть броски тока, а в следствии и электромагнитные помехи. Поэтому, данный тип реле не рекомендуется использовать в радиоэлектронных устройствах, где есть шины передачи данных, так как в этом случае помехи могут существенно помешать передаче информационных сигналов.

Внутреннее строение ТТР и схема подключения нагрузки выглядят примерно вот так:

С фазовым управлением

Здесь все намного проще. Меняя значение сопротивления, мы тем самым меняем мощность на нагрузке.

Примерная схема подключения выглядит вот так:

Схема работы реле и контактора

Дополнительное подключение контактора становится целесообразным в случаях регулярной коммутации слишком больших токов. Подобная схема обойдется значительно дешевле, чем приобретение реле с соответствующими параметрами. Номинальный ток реле уже не будет иметь значения, поскольку вся токовая нагрузка ляжет на контактор, обладающий необходимым запасом прочности. Единственный недостаток данной схемы заключается в некотором снижении быстродействия. В этом случае требуется время на срабатывание реле и дополнительное время для срабатывания контактора.

Для того чтобы соединить их между собой вначале используется схема подключения силового фазного провода от автомата на вводе к входу 1 контактора, то есть к его силовой цепи. На фазный вход реле контроля используется отдельный провод с меньшим сечением, поскольку нагрузки на него будут незначительными.

Этот провод подключается не только к выходному контакту автомата, но и с клеммой входа контактора. Поскольку он имеет небольшое сечение, то будучи подключенным в одно гнездо с нормальным проводом, он может легко выскочить оттуда. Во избежание подобной ситуации, тонкий проводник наматывается на толстый провод и покрывается слоем припоя. Иногда для такой скрутки делается опрессовка с использованием специального наконечника.

На выходе реле также используется провод малого сечения, подключаемый к клемме 1 контакторной катушки. Клемма 2 вместе с нулевым проводом реле подключаются к общей нулевой шине без каких-либо проблем.

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Подключение трехфазного РН

Особенность работы трехфазного РН заключается в отключении сразу всех трех фаз при возникновении перенапряжения хотя бы на одной из них. Схема подключения имеет такой порядок:

1. Три фазных провода от автомата, стоящего на вводе, подсоединяют к соответствующим входным контактам реле.
2. Катушку контактора с выходами А1, А2 соединяют проводами с любыми выходными клеммами подключения РН.

При подключении нельзя перепутывать фазы, иначе вращение асинхронных двигателей будет происходить в другую сторону. Еще один важный момент, на который надо обратить внимание, это невозможность установки отдельного РН на каждую фазу. Работающее от трех фаз оборудование после отключения одного из трех реле сразу выйдет из строя.

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питанияРеле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»Реле напряжения Зубр

Что нужно знать при выборе

Основными параметрами, оказывающими влияние на выбор той или иной модели защитного аппарата, являются:

• технические характеристики − фазность и максимально допустимый ток;
• тип управления – электромеханическое или цифровое;
• вариант исполнения − тип установки и конструкция прибора (вилка-розетка, удлинитель, ДИН-рейка);
• наличие дополнительных возможностей;
• надёжность − марка устройства и бренд производителя.

Реле контроля с электромеханическим типом управления

Максимально допустимый ток – это наиболее важный технический параметр, определяющий возможность использования реле напряжения для подключения той или иной нагрузки. При выборе подобного аппарата защиты следует брать модель на одну ступень выше (по стандартному токовому ряду), чем автомат защиты, установленный на данном участке электрической сети. Так, если автоматический выключатель имеет токовую установку в 16 Ампер, то реле защиты должно быть рассчитано на 25 Ампер. Это обусловлено тем, что величина, указанная на реле защиты, отражает значения рабочего тока, а не предельно допустимого в режиме срабатывания. Тип управления определяет удобство использования, а также возможность визуального отображения текущего значения напряжения в электрической сети. Электромеханические модели оснащаются подстроечными резисторами, при помощи которых осуществляется выставление верхнего и нижнего порога срабатывания.

Модель «Digitop Vp-32a» с цифровым типом управления

Цифровые аналоги имеют LED-экран, на котором можно отслеживать значения напряжения в онлайн-режиме, а настройка порогов срабатывания осуществляется при помощи кнопок. В качестве дополнительных возможностей, которыми могут оснащаться реле контроля, являются: индикаторы наличия напряжения в цепи нагрузки и температурный датчик, а также различные варианты крепления, доступные на конкретной модели (DIN-рейка, саморезы и т.д.).

Статья по теме:

Ситуации, требующие установки РН

Использование дома реле контроля напряжения целесообразно, если в электрической сети часто возникают проблемные ситуации, связанные с авариями на подстанции. Резкие скачки напряжения пагубно влияют на работающую от электричества бытовую технику. Особо опасны перепады для компьютеров и другой радиоаппаратуры.

Многие подстанции имеют трансформаторы, справляющиеся со своей задачей, подавая качественную электроэнергию в сеть. Здесь может возникнуть другая проблема, связанная с халатным обслуживанием линий электропередач. Обвисшие между опорами провода при порывах ветра будут соприкасаться между собой, создавая замыкание. Обрыв нулевого провода тоже приведет к неприятным последствиям.

В этих ситуациях поможет установленное реле контроля, которое отключит домашнюю сеть при возникновении опасного напряжения. Этот прибор часто называют отсекателем или ограничителем напряжения. Хозяин квартиры может самостоятельно задать прибору допустимый минимальный и максимальный параметр напряжения, при котором реле будет отключать подачу электроэнергии. После стабилизации напряжения реле автоматически включится, возобновив подачу электричества.

При таком напряжении в квартире сгорят многие электроприборы. Защита необходима.

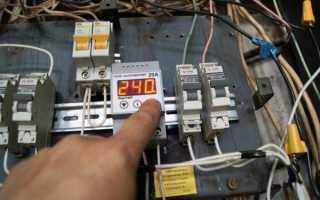

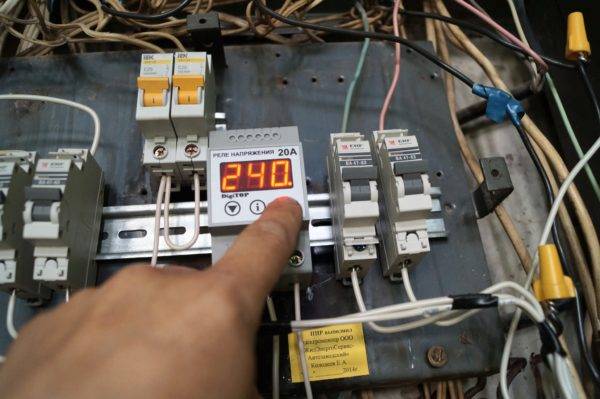

Как я устанавливал реле напряжения в квартирный щиток

Чтобы не было вопросов – скажу сразу, что контактор устанавливать нет необходимости, поскольку теоретически реле напряжения выдерживает ток до 30 А, а согласно маркировке на внутреннем реле – до 40 А. Но это теоретически, а как на практике – покажет время, обязательно сообщу дополнительно, если что. Да и ещё есть банальная причина – в щитке элементарно нет места. Это также основная причина, почему я не поставил автомат байпаса.

Ток ограничивается автоматами по 16 А. А вот если бы при всех прочих равных условиях стояли автоматы на 25 А, то стоило бы всерьёз задуматься о контакторе. И о замене их на 16 А, поскольку проводка выполнена алюминием с сечением 4 мм2.

В процессе установки использовал моножильный провод сечением 2,5 мм2. Даже, если бы я захотел использовать 4 квадрата – у меня бы не получилось, т.к. клеммы реле напряжения могут принять только 2,5.

Самая важная точка подключения – фаза:

Подключение фазы при установке реле напряжения

Для её расключения я использовал сжим «Орех». Считаю его самым надежным способом соединения проводов, так же, как пропаянную скрутку.

На фото видно, как провод после счетчика приходит в орех снизу. Он алюминиевый, это ещё довод в пользу «Ореха».

Второй провод снизу из «Ореха» идёт на питание реле (клемма 7). И два провода, которые идут из верхней части «Ореха» – фаза на вход реле напряжения.

Почему два, а не один, а между контактами 1 и 2 не поставить перемычку? Дело в том, что соединить 2 провода «Орехом» гораздо надежнее, чем винтовой клеммой. Во-вторых – как я говорил, всунуть 2 провода по 2,5 квадрата в одну клемму проблематично. Поэтому надежность по фазе обеспечивается двумя проводами на входе (для умощнения), и тем, что входные контакты 1 и 2 намертво спаяны внутри реле (фото с пруфом есть в первой части статьи про это реле, ссылку давал выше).

Выходные клеммы 3 и 4 так же спаяны внутри реле, и на каждую клемму я прикрутил по проводу. Но только эти провода дальше нигде не контачат – они идут каждый на свой автомат (хотя, перемычка не помешает, но она не обязательна).

Монтаж реле напряжения в щитке через Орех

Надеюсь, на фото хорошо всё просматривается – после автоматов фазные провода (уже алюминий) идут на квартиру. Нулевые подключены к клеммам чуть повыше автоматов.

Кому интересно рассмотреть всё в подробностях, сделал ещё парочку фото монтажа:

Монтаж реле напряжения – вид сверху

Пример монтажа реле напряжения в квартирный щиток

Небольшой лайфхак: в ответственных местах я стараюсь не просто вставлять зачищенный конец провода в клемму, а делаю петельку. Таким образом я вдвое увеличиваю площадь контакта (и уменьшаю пресловутое переходное сопротивление), и исключаю возможность прокручивания провода в случае ослабления зажима. Да и механическая прочность соединения от этого только выигрывает.

Предвосхищая комментарии касательно некрасивого монтажа, скажу – делал это я во время воскресного прайм-тайма, и моим главным опасением было потревожить соседей во время их телевизионного вечера. Это святое)

Да, красота – не моя стихия, но за надёжность я ручаюсь!

Вот, что получилось в итоге:

Итог установки реле контроля напряжения ФиФ

Рабочий диапазон установил 175-245 В. Считаю, что это самый широкий возможный диапазон, пригодный для тех, кто не хочет частых срабатываний этого реле. Если в приоритете сохранность техники, можну немного сузить диапазон, примерно по 5 В с обоих краёв.

После установки этого реле прошёл почти год, полёт нормальный. Было пару отключений по низкому напряжению, больше сказать нечего.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

1. Многие модели стабилизаторов, особенно дешевые, уступают по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
2. РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
3. Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
4. И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

Общее устройство реле напряжения

Конструкция этих приборов состоит из двух основных частей. Это электронное часть, контролирующее напряжение и силовая в виде разъединителя нагрузки. Обе детали помещены в общий корпус.

Электронная часть изготавливается на основе микропроцессора или обычного компаратора – операционного усилителя, сравнивающего сигналы прямого и инверсного входов. Микропроцессорный вариант позволяет более плавно регулировать верхний и нижний пороги срабатывания.

Основным показателем работы реле напряжения считается его быстродействие. В некоторых устройствах этот параметр может составлять всего лишь несколько десятков наносекунд. Порог срабатывания устанавливается с помощью потенциометра по шкале, имеющей специальную градуировку.

Однофазное реле напряжения отличается от стабилизатора своей основной функцией. Оно не выравнивает сетевое напряжение, а выполняет мгновенное отключение защищаемого участка в случае скачков напряжения в сторону увеличения или уменьшения. После того как напряжение в сети стабилизируется, участок автоматически вновь подключается к питанию. Повторное включение осуществляется с некоторой задержкой с помощью таймера, обеспечивая тем самым корректную работу электронной бытовой техники. Время задержки может быть отрегулировано и установлено в нужных пределах. Такие возможности прибора дают максимальный эффект при перекосах фаз, перегрузках, обрывах нейтрали и других аварийных ситуациях, происходящих с фазами.

Однофазное реле контроля обладает более компактными размерами по сравнению с любыми типами крупногабаритных стабилизаторов. Это позволяет устанавливать устройство непосредственно в щиток на DIN-рейку и быстро подключать необходимые провода. Стабилизатор же требует отдельного ящика, монтируемого возле щитка или врезки в действующую сеть при его установке внутри квартиры. По параметру быстродействия с реле напряжения могут сравниться лишь дорогие стабилизаторы симисторного типа. Кроме того, реле практически работают беззвучно, а стабилизаторы сильно шумят во время работы.

Риски покупки подделок и брака

Безусловно, онлайн-шоппинг намного удобнее. Поездки по строительным магазинам отнимают время и ресурсы. Да еще, как правило, приходится выбирать из того, что на данный момент лежит на полках, на ходу разбираясь в маркировках и ценниках. Не рекомендуем также покупать на рынках, где существует риск попасть на подделку или брак.

В интернет-магазине Вы можете без спешки и суеты, в любое время суток изучить ассортимент, почитать отзывы, добавить в корзину заинтересовавшие модели, чтобы по свободе сравнить и обдумать покупку. Как правило, в продвинутых онлайн-супермаркетах электротехники процесс выбора и оформления заказа организован крайне рационально.

Так, в разделе интернет-магазина «Аксиом Плюс» размещено свыше 100 моделей на DIN-рейку от популярных и известных производителей. Здесь можно выбрать «свое» реле с максимальным удобством:

• детализированные фильтры — максимальный ток, значения границ отключения, бренды, цена, наличие регулировки времени повторного включения (после нормализации значений питания);

Какой интервал включения установить? Учитывайте, что для компрессорной техники требуется задержка как минимум 2-3 минуты, а для электроники достаточно и 10 секунд. При установке общедомового реле придется установить значение по максимуму — как для холодильника

• визуальный осмотр «как в реальности» — удачно воплощена идея 3D фото товаров, просто поворачивайте изображение на 360°, чтобы рассмотреть все детали;
• очень полезны отзывы тех, кто уже купил товар и использует его по назначению;
• в случае затруднений можно позвонить консультанту.

И главное, Вы будете уверены в качестве: торговые организации, имеющие статус официального представителя основных производителей, отвечают за качество в полном объеме. Кстати, в вышеназванном магазине сертификаты об официальном сотрудничестве с ведущими брендами находятся в свободном доступе.

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать автоматы УЗО и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля

Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Реле напряжения РН-111 и разновидности РН-113, РН-111М

Данное реле в основном применяется в связке с контактором, так как непосредственно подключить через него можно нагрузку не более 16А (3,5квт).
И то если это моножила. Для многожильных с условием последующего обжатия наконечниками НШВИ — лучше всего только 4мм2, иначе жилы попросту не влезут в клеммные зажимы.

Для подключение большей нагрузки (до 7квт) можно приобрести РН-113. Но и его контакты выполнены довольно хилыми, поэтому для прямого подключения нагрузки через реле заявленный номинальный ток лучше поделить в 1,5 раза. Световое индикаторное табло имеется только у марок с буквой М и РН-113.

Индикация начинает отображаться при напряжении от 40В. Погрешность показаний замеренного напряжения в диапазоне от 175 до 350В — 1-2 Вольта.

Технические характеристики

Во время скачка реле автоматически размыкает цепь, защищая оборудование в доме или квартире (максимально и минимально допустимые уровни параметров задаются через регулятор на передней панели реле PH 113).

После того, как величина тока в электросети вернется к нормальному значению, реле PH 113 автоматически сомкнет цепь по истечении времени, установленного регулятором (5-900С).

РН 113

Реле имеет следующие технические характеристики:

• Контроль трехфазного минимального напряжения;
• Номинальное напряжение питания цепи управления переменный ток 50 Гц при 250 В;
• Номинальное напряжение питания цепи управления переменный ток от 50 Гц до 220 В;
• Номинальное напряжение питания цепи управления Us DC 24 В;
• Номинальное напряжение цепи управления Us DC 30 В DC;
• Включает постоянное напряжение — контроль пониженного напряжения;
• Включает функцию контроля постоянного тока — Boost No;
• Включает мониторинг постоянного тока — гистерезис;
• Диапазон измерения от 1 до 160 В;
• Диапазон измерения от 1 до 220 В;
• Диапазон измерения с 2 до 230 В;
• Диапазон измерения от 2 до 280 В;
• Текущее управления типа AC (AC);
• Максимально настраиваемое время задержки 12 с;
• Минимальное допустимое время задержки и 1 с;
• Количество контактов (переключаемых) 1;
• Ширина 52 мм;
• Высота 92 мм;
• Глубина 65 мм.

Твердотельное реле из Китая
