Гребные винты Yamaha 5 л.с. для лодочного мотора, ПЛМ

Не существует универсального лодочного винта, подходящего под все типы корпусов лодок, но есть способ, нахождения что вам нужно. Как правило, правильно подобранный винт позволяет достичь вашему лодочному мотору максимальное количество оборотов при полностью открытой заслонке дросселя, без недобора и превышения их. Например, если ваш подвесной двигатель имеет максимальные обороты 5000-6000 об./мин., вам нужен винт, который попадет в диапазон между 5700 и 6000 об/мин. при средней нагрузки в судне.

Обязательно учитывайте такие переменные, как запас топлива, число пассажиров и вес всего оборудования с учетом якоря, цепи, аккумулятора и так далее.

При описании пропеллера даются как диаметр, так и шаг. Сначала указан диаметр, вторым — шаг. Винт: 12″ x 9″ имеет характеристики: диаметр — 12, шаг — 9.

Шаг

Выбор шага — важнейшей параметр для определения эффективной и производительной работы двигателя. Шаг — это расстояние (в дюймах), которое проходит за один полный оборот). Теоретически, винт с 14-дюймовым шагом, за один полный оборот, будет двигать лодку на 14 дюймов. В действительности, ни какой винт с 14 шагом, не двинет шлюпку на 14 дюймов за один полный поворот. Это отклонение называется «проскальзывание»

Как изменяются обороты от шага винта

Винт с низким шагом — имеет лучшее ускорение и тягу

Винт с высоким шагом — меньшее ускорение, но больший потенциал для достижения высоких скоростей.

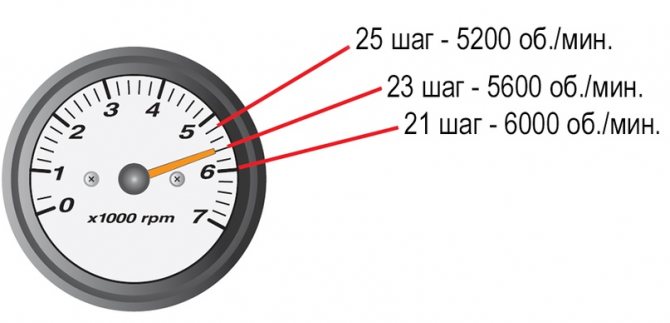

Увеличение шага — дает уменьшение на 150-200 оборотов.

Уменьшение шага — дает увеличение на 150-200 оборотов.

Правильный подобранный винт позволить вашему двигателю достичь максимальных оборотов заданных производителем мотора. Каждый дюйм шага равен приблизительно 150 +/- 50 об/мин.

Маркировка

Обычно наносится на ступицу или лопасти, используются дюймовые размеры. Если на винт нанесен только номер по каталогу, например, 4232-100-18, то расшифровка пишется на упаковке. Не на все моторы винты идут в базовой комплектации. У Suzuki — на все, кроме самых мощных. У Tohatsu — на все. У Yamaha — на все, кроме самых мощных. У Mercury и Honda — до 40–50 сил на все, потом в комплектацию не входят.

11¼×15-G — такую маркировку наносит на свой винт Yamaha. Первое число обозначает диаметр лопастей, второе число — шаг винта. Некоторые производители добавляют в маркировку количество лопастей и направление вращение винта, например: 13×19 3RH, или 3×10–3/8×11 R, где цифра «3» — количество лопастей, RH или R — правое вращение.

Количество лопастей

Кол-во лопастей лодочного винта

Трех-лопастные винты наиболее распространенные и популярные, так как имеют наивысшую скорость и слаженную работу. Четырех-лопастные имеют более быстрое ускорение, лучшую тягу, плавную работу, но меньшую максимальную скорость, по сравнению с 3-х лопастным, также на 4-х лопастном можно достичь экономии топлива в крейсерском режиме.

Площадь межлопастной поверхности

Межлопастная поверхность в гребно лодочном винте

Площадь межлопастной поверхности относится к общей поверхности лопасти винта. Чем больше данной площади, тем лучше упор, ускорение. Но также может создать избыточное сопротивление на двигатель и ограничить его обороты. Недостаточная межлопастная поверхность грозит кавитацией и недостаточной тягой.

Загиб кромки лопасти

Загиб кромки в лодочном винте

Загиб кромки – это небольшой изгиб или выступ на задней кромке лопасти гребного винта. «Чашка» позволяет гребному винту «цепляться» за воду, обеспечивая великолепное управление при волнении и в крутых поворотах. Также снижает вентиляцию и проскальзывания винта. Это позволит вам повесить ваш двигатель более высоко на транец. Малый радиус кривизны — важнейшей элемент конструкции гребного винта, для которого должны быть соблюдены точные размеры иначе может вызвать чрезмерный рулевой крутящий момент, люфт и сложность в поддержки оборотов.

Угол увода лопастей

Угол увода лопасти гребного винта

Угол увода лопасти – это угол поворота кромки лопасти относительно основания. Угол увода позволяет изменять ход и подъем вашего катера, а также обеспечивать отличную устойчивость при волнении и при высокой установке мотора. Угол увода выражается в градусах. Высокий угол лучше подходит для скоростного применения, особенно при высокой установке двигателя, где есть риск проскальзывания и кавитации. Помогает поднять нос судна и уменьшить смачиваемую поверхность. Однако, для некоторых легких и быстрых катеров слишком большой увод лопасти может способствовать их меньшей стабильности на воде, в этом случае лучше выбрать гребной винт с меньшим уводом лопасти. Низкий угол вызывает меньшую нагрузку на двигатель. Помогает удержать нос лодки в низу. Является более распространенном и универсальным.

Выбираем гребной винт

Так как же выбрать хороший гребной винт? Очень просто:

• Вам нужен винт для тихой спокойной рыбалки с малосильным мотором? Выбирайте винт из алюминия или пластика. Количество лопастей роли не сыграет.
• Четырехлопастный алюминиевый винт – универсальный и дешевый вариант для дальних заплывов на небольшом судне и позволит сэкономить топливо на крейсерской скорости.
• Винт из полированной нержавеющей стали – самый лучший вариант, особенно если вам нужна долговечность и надежность. При этом для тяжелого судна длиной более 6 метров лучше выбрать четырехлопастный вариант, а вот для скорости подойдут три лопасти.

Передаточное число

Передаточное число в лодочно моторе

Передаточное число — это есть отношение числа зубцов на ведомой шестеренке к числу зубцов на ведущей. Чем выше передаточное число — тем мотор, более тяговитей, лучше стартует, но имеет меньшую максимальную скорость. С низким коэффициентом лучше ставить на более легкие и скоростные корпуса. Важно подобрать винт, чтобы он достигал максимальные обороты вашего двигателя

Как выбрать оптимальный винт?

Для того чтобы винт справлялся со своей задачей наилучшим образом, его необходимо правильно подобрать к установленному на лодке мотору. Обратите внимание на следующие нюансы:

Как поймать больше рыбы?

Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

1. Активатор клева. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
2. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
3. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

1. Для развития плавательным средством максимальной скорости требуется винт определённой формы и хода.
2. Для того чтобы лодка или катер развивали максимальные тяговые характеристики, также потребуется приобрести винт оригинальной конструкции.

Для повышения КПД двигателя, следует выбрать деталь, учитывая следующие характеристики:

Стальной винт имеет минимальную толщину лопастей, что положительно сказывается на общем КПД двигателя. Кроме этого данный материал позволяет изготовить более сложные модели винтов. В отличие от алюминиевых изделий, стальной гребной винт позволяет получить КПД на 5 — 7% выше.

Модели с тремя лопастями позволяют развивать плавсредству более высокую скорость, но четырёхлопастные гребные винты обладают большей тяговой силой на средних оборотах, что позволяет экономить топливо и повышает КПД лодочного мотора. Данные характеристики, являются приблизительными и зависят от фирмы-изготовителя и формы винта.

Вентиляция

Увод воздуха или выхлопных газов в гребном винте

Эффект вентиляции — это когда гребной винт касается воздуха или выхлопных газов. Вентиляция, как правило, вызывает увеличение оборотов, но с потерей скорости, так как лопасти находятся в «воздушном кармане». Обычно, такой эффект возникает при крутых поворотах, когда мотор навешен слишком высоко на транец или при определенных состояниях воды (вода после шторма). На некоторых винтах, предусмотрена «система контроля вентиляции» (отверстие в пропеллере со стороны редуктора), которая помогает набрать обороты двигателю при резком старте. Отверстие помогает увести воздух/выхлопные газы через дыру. Чаще всего такие винты используются в двухтактных двигателях. В четырехтактных, обычно, не используются. Вентиляцию часто путают с кавитацией.

Разновидности

Для выбора и приобретения наиболее подходящего гребного винта первоначально следует разобраться в существующих классификациях. Имеется множество различных критериев для их деления, самые значимые из них рассмотрены ниже:

1. Показатель расстояния, которое винт способен преодолеть при совершении одного оборота. Данный критерий называется шагом, скольжение при этом не учитывается.
2. Диаметр – это крайние точки окружности, которая создается при вращении лопастей.
3. Соотношение общей площади всех лопастей и площади диаметра, данный критерий обычно называют дисковым отношением.
4. Число лопастей, которое может составлять 2, 3, 4 или 5 штук в зависимости от особенностей конструкции выбранной модели. На сегодняшний день наиболее распространены трехлопастные варианты.
5. Материал, который использовался для изготовления. Чаще всего встречаются модели из различных алюминиевых сплавов, углеродистой стали, латуни, нержавеющей стали или пластика. Меньшей популярностью пользуются бронзовые устройства, поскольку они отличаются слишком высокой стоимостью при отсутствии видимых преимуществ перед аналогами из латуни. Пластиковые модели изготавливаются из современного и прочного материала, но металлические варианты все равно остаются более надежными и отличаются длительным эксплуатационным сроком.
6. Особенности конструкции ступицы, от которых также зависит способ выведения выхлопов.

Кавитация

Кавитация в гребном винте

Кавитацию гребного винта обычно рассматривают как явление вскипания воды в потоке, вызванном винтом, при снижении местных давлений до давления насыщенных паров. Давление понижается настолько, что вода, обтекающая лопасть, вскипает, выделяя пузырьки пара. Пузырьки, лопаясь, создают огромное местное давление, отчего поверхность лопастей выкрашивается и повреждается. Кавитацию винта можно обнаружить по тому, что скорость лодки перестает расти, несмотря на дальнейшее повышение числа оборотов; гребной винт при этом издает специфический шум, на корпус передается вибрация, лодка движется скачками. Кавитацию часто путают с вентиляцией.

Пластик, алюминий или сталь – что выбрать?

Еще один важный критерий выбора – это материал, из которого изготавливается винт. На сегодняшний день используются три основных материала: композитный материал (пластик, углепластик и т.д), алюминий и сталь.

• Пластик
  – это самый дешевый материал, но при этом не значит, что он самый плохой. Пластиковый гребной винт на 30-50% прочнее алюминиевого, совершенно не поддается коррозии и самое главное – он пластичен. При ударе о дно, пластиковый винт в 75% случаев «сыграет» и распрямиться после удара, приняв на себя большую часть ударной нагрузки и защитив редуктор от удара. Но для высокой скорости такие винты не подходят – под действием кавитации они будут деформироваться, в результате чего скорость снизится. Поэтому их устанавливают в 95% случаев на малосильные моторы – до 3 л.с.
• Алюминий
  – точнее алюминиевый сплав – материал, устойчивый к коррозии. Отлично подходят для поддержания крейсерской скорости. Могут быть использованы на мелководье – рабочая кромка затачивается и тогда лопасти не путаются в водорослях. Но так как алюминий сравнительно мягкий и плохо сопротивляется растягивающим напряжениям, лопасти делаются для этого достаточно толстыми. При этом удар по такому винту нанесет ему серьезные повреждения и может деформировать его без возможности ремонта. Более того, при сильном ударе алюминиевый гребной винт может передать ударную энергию на редуктор, что может привести к его разрушению.
• Нержавеющая сталь
  – самый лучший материал. Во-первых, прочность стали намного выше, чем у алюминия и пластика, поэтому лопасти стального гребного винта тоньше и не меняют геометрию со временем. Во-вторых, он менее подвержен кавитации. В-третьих, он менее подвержен износу и поломке. Ну и самое главное – КПД стального винта – за счет меньшей толщины на 12-15% выше, чем у алюминиевого. Если на винт будет установлена съемная втулка из пластика или алюминия, то даже при сильном ударе большая часть энергии уйдет на то, чтобы деформировать сам винт, а остальная не передастся редуктору, а пойдет на деформацию втулки. Так что уверенность в том, что при ударе стального винта о камень редуктор разнесет в клочья – это миф прошлых лет, когда на стальные винты ставили несъемные втулки.

Исходя из вышесказанного, стальной винт – это оптимальный вариант, даже несмотря на то, что он дороже, чем аналогичные изделия. По статистке, около 70% гребных винтов изготовлены именно из нержавеющей стали.

Проскальзывание

«Проскальзывания» в гребно лодочном винте

Коэффициент проскальзывания гребного винта это процентная разница между реальным и расчетным расстоянием (шагом винта), проходимым винтом за один полный оборот вокруг своей оси. Грубо говоря — это сколько воды убежало с лопастей, пока винт делал один оборот. Иначе говоря — это величина, обратно пропорциональная КПД винта. Больше всего скользит на малых оборотах — больше воды успевает убежать от ступицы винта к краю лопасти. Поэтому для уменьшения проскальзывания увеличивают диаметр винта и/или дисковое отношение. Соответственно чем быстрее крутится винт, тем больше воды он толкает в нужную сторону (назад), а не разбрасывает ее по сторонам. Поэтому же у винта с большим шагом выше КПД. Проскальзывание зависит от множества величин: от самого винта, плотности и вязкости жидкости, формы корпуса, загрузки лодки, передаточного отношения (которое отвечает за обороты винта) и др. переменные. Моторы разной мощности, выдающие одинаковые обороты на винте, покажут одинаковое значение проскальзывания.

Подобрать винт к лодочному мотору

Существует множество программ, формул, диаграмм для расчета параметров гребного винта. Но нужно ли, вам, знать все это? Конечно, если вы будете участвовать в гонках, или вам принципиально нужно обогнать (сделать) соседа, или вы браконьер и нужно быстро уходить от погони, то ДА. Но мы постараемся объяснить простым, понятным языком, как это сделать проще. Начнем с главного — работа лодочного мотора (подвесного или стационарного) во многом зависит от правильного подбора гребного винта. От этого зависит экономичность (расход топлива), скорость, быстрый выход на глиссирование, перевозка тяжелых грузов и многое другое.
Для каждой лодки или катера есть свой оптимальный винт. Но в случае использования ее или его для рыбалки, для прогулок, для буксировки воднолыжников — вам потребуется несколько винтов.

Совет от «Море лодок» — всегда имейте при себе запасной винт с комплектом крепежа к нему, т. к. на воде может случиться всякое (ни в коем разе мы вам не желаем этого), а имея запас, вы всегда можете оперативно заменить винт.

Теперь все по порядку — производители (оригинальные и неоригинальные), виды (разновидности) и материал винтов, маркировка и самое главное — подбор.
