Электрика в деревянном доме: схемы + монтажные инструкции

Древесина считается экологически чистым материалом для строительства жилых домов, поэтому не удивительно, что спрос на красивые и комфортные дома из бруса или оцилиндрованного бревна не снижается. В первую очередь жилой дом должен быть безопасным с точки зрения электромонтажа.

Важно понимать, как должна быть проведена электрика в деревянном доме. Надо знать, как ввести и организовать электросистему, чтобы не причинить вред здоровью жильцов и обеспечить сохранность имущества. Мы подробно отобразили все аспекты данного вопроса.

Предложенная нами статья ознакомит с общими требованиями по устройству проводки. Мы расскажем о методиках заведения электросети в дом, правилах обустройства электрощита и способах монтажа кабелей. Все электромонтажные работы должны выполняться в строгом соответствии с представленными нами противопожарными нормами.

Схемы монтажа электропроводки в деревянном доме

Схема монтажа несколько отличается от схемы разводки электропроводки. Места установки всех приборов и линий уже определены, остается обозначить последовательность выполнения электромонтажных работ, то есть очередность подключения тех или иных приборов и оборудования.
Перед началом работ нужно определить мощность, потребляемую всеми электроприборами, включенными одновременно. Если полученное значение менее 15 кВт, устанавливается вводный автомат на 25 А. В случае превышения этой цифры, дополнительно потребуется установка трансформатора.

Далее выполняется установка электросчетчика и вводных автоматов. При установке этих приборов на улице, используется герметичный корпус, защищенный от проникновения внутрь грязи, пыли и влаги. Чтобы снимать показания было удобнее, шкаф оборудуется смотровым окошком.

Установка счетчика выполняется после вводного автомата. Затем устанавливается УЗО, обеспечивающее аварийное отключение тока при коротком замыкании. Далее кабель подводится к электрощиту, находящемуся внутри дома. Номинал автомата, находящегося в доме, на одну ступень ниже, установленного снаружи. В случае каких-либо нарушений он сработает первым, что избавит от необходимости выходить на улицу к вводному устройству.

В домашнем щитке располагаются однополюсные автоматические выключатели, от которых провода расходятся по всем помещениям. Количество таких автоматов соответствует числу потребительских групп. Для возможного подключения новых потребителей, устанавливаются свободные автоматы в количестве 2-3 шт.

Группы потребления в деревянных домах могут иметь разное предназначение. Например, через один автомат подводится питание к розеткам, через другой – к осветительным приборам. К мощному оборудованию – электроплитам, бойлерам, стиральным машинам – питание подводится от персональных автоматов. Отдельные группы включают в себя уличное освещение и подводка питания к хозяйственным постройкам.

Отдельные линии электропитания наилучшим образом обеспечивают безопасную эксплуатацию домашней сети. За счет этого снижается численность потенциально опасных мест соединений, где чаще всего происходит окисление и нагревание контактов. Для удобства монтажа каждая линия на схеме обозначается собственным цветом с указанием очередности прокладки.

Следующим этапом будет разводка проводов и кабелей в помещениях. В деревянных домах прокладка кабельных линий может быть выполнена следующими способами:

• Наружная (открытая) проводка. Прокладывается с использованием изоляторов. В настоящее время этот способ вновь становится популярным при оформлении помещений в стиле ретро.
• Использование кабель-каналов. Фактически это та же открытая проводка, только уложенная в специальные лотки.
• Внутренняя (скрытая) проводка. Ее устройство возможно в том случае, когда планируется обшивка поверхностей потолка и стен. Для прокладки используются металлические гофрированные рукава или металлические трубы. Углы на сгибах составляют 90, 120 или 135 градусов, что дает возможность заменить поврежденный участок кабеля не нарушая отделки. Для соединений проводов используются металлические коробки со свободным доступом к ним.

Далее, в соответствии со схемой, выполняется монтаж розеток или выключателей. Для деревянных домов существуют специальные модели с металлической монтажной пластиной, на которую производится установка внешней панели. Могут использоваться пластины из негорючего пластика, сертифицированного пожарным надзором. В целях безопасности все розетки должны иметь заземляющий провод.

Выбор кабельно-проводниковой продукции

Розеточные группы

Согласно многолетнему опыту в электромонтажных работах в деревянных домах, для запитки розеточных групп применяется кабель типа ПВСнг, ВВГнг или NYM с маркировкой 3х2.5 мм. Это означает, что на каждую розетку должен приходить 1 кабель с 3-я жилами с сечением каждой 2.5 мм2.

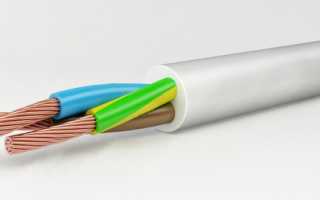

Жилы кабеля имеют цветную маркировку и служат для подачи фазы (коричневый или белый), ноля (синий) и защитного заземления (желтый или желто-зеленый).

Цепи освещения

Для запитки осветительных приборов и элементов декора в большинстве случаев применяется кабель 3х1.5 мм2 типа ПВСнг, ВВГнг или NYM. Также стоит отметить что его сечение может быть и меньше, поскольку в современном освещении применяются энергосберегающие технологии (светодиодное освещение), которые значительно сократило расход электроэнергии.

Бойлеры и стиральные машинки

Поскольку как бойлеры, так и стиральные в своем составе имеют нагревательные элементы, которые контактируют с водой, для их защиты необходимо монтировать отдельный ввод с распределительного щитка и устанавливать дополнительную защиту.

Для подключения вышеупомянутых устройств необходимо монтировать кабель сечением 2.5 мм2 с количеством жил не менее 3-х. Это может быть, как ПВСнг, ВВГнг или же NYM.

Духовые шкафы, электрические плиты

В зависимости от производителя и мощности устройств, которая может достигать 7–15 кВт для надежной работы устройств необходимо монтировать кабель с сечением не менее 4 мм2 типа ПВСнг, ВВГнг или NYM.

Котлы отопления

В случае если у Вас будет установлен газовый котел отопления, то для его работы будет достаточно монтажа кабеля сечением 3х1.5 мм2, поскольку этого будет более чем достаточно для розжига пламени.

Если же в вашем деревянном доме будет смонтирован электрический котел, тогда нужно смотреть на его инструкцию по эксплуатацию, в которой указана максимальная мощность и тип питающей сети (одно- или 3-х фазная). Также в технической документации производитель указывает рекомендуемый тип кабельно-проводниковой продукции.

Если же по каким-либо причинам техническая документация отсутствует, тогда необходимо просто осмотреть бирку на котле, которая содержит мощность устройства и потребляемый ток и подобрать тип и сечение кабеля, согласно следующей таблице:

Кондиционеры

Все климатическое оборудование должно быть запитано с распределительного щитка цельным кабелем к каждому кондиционеру. В случае подключения обычных бытовых настенных кондиционеров для их подключения будет достаточно кабеля с сечением 3х2.5 мм2.

Однако если будут установлены мощные кондиционеры (напольно-потолочные, кассетные и так далее) в таком случае количество жил и их сечение может быть увеличено в зависимости от потребляемой мощности, которая указывается в технической документации.

Способы проведения электропитания

Какую проводку использовать для деревянного дома – открытую или закрытую? Первый способ предполагает внешнее размещение проводов на стенах и потолке. Кабели в этом случае крепят в специальных кабель-каналах, на изоляторах или на скобах.

Второй метод можно использовать, если помещения ещё не были окончательно отделаны. Провода в такой ситуации укладывают в металлическую гофру или трубу. Это довольно дорогостоящий способ, но зато кабели будут надёжно спрятаны.

Выбор типа проводки в деревянном доме зависит от опытности электрика и наличия или отсутствия инструментов для производства конкретных работ.

Меры противопожарной защиты

Если проанализировать весь процесс электромонтажных работ в деревянном доме с точки зрения безопасности, то можно выделить главные правила:

• правильный выбор и монтаж УЗО;
• установка заземляющего контура модульно-штыревым способом (с сопротивлением 4 Ом);
• устройство системы уравнивания потенциалов;
• обеспечение неразрывности заземления по всей сети;
• монтаж только накладных розеток;
• скрытый монтаж – в металлических коробах и трубах.

По окончании электромонтажных работ должны быть полностью исключены риски случайного возникновения пожара или поражения электротоком, а также поломка бытовых приборов из-за неудовлетворительного состояния проводки.

Общие сведения

Способы монтажа

Безопасная электропроводка в частном деревянном доме монтируется тремя способами: закрытым (по внутренней части стен и перекрытий), открытым (ретро проводка) и с помощью кабель-каналов.

Особенности и преимущества закрытого способа укладки

Скрытая проводка прокладывается по тонким металлическим трубкам. Основной плюс такого монтажа — это пожарная безопасность. Сталь, из которой выполнена несущая труба, в случае короткого замыкания или возникновения искры, не даст огню распространиться на горючие материалы. К тому же, если скрыть проводку внутри стен из древесины, то не потребуется отделывать их снаружи. Опытные электромонтажники рекомендуют использовать квадратную трубу или гофротрубки из металла. Эти материалы более удобны в процессе работы.

Единственный минус закрытого способа — высокая цена и сложность электромонтажа.

Особенности и преимущества открытого способа укладки

Такая проводка выполняется витым кабелем по керамическим изоляторам. Для уменьшения риска возгорания при монтаже используется провод в двойной оплётке

Особое внимание следует уделить расстоянию от кабеля до стены. ПУЭ в РФ регламентируют не менее 1 сантиметра

В противном случае между поверхностью стены и кабелем придётся прокладывать слой металла или асбеста.

Стоимость открытой проводки немалая, но и эстетика на высоте.

Особенности и преимущества укладки проводки в кабель канале

Использование современных кабель каналов позволяет смонтировать электропроводку в деревянном доме в самые короткие сроки. Следует помнить, что прокладка проводов в обычные пластиковые плинтусы запрещается! Допускается использовать только специализированные гофротрубы и кабель каналы, выполненные из негорючих материалов. На этапе окончательной отделки их нельзя зашивать под гипсокартон!

Провести такую проводку своими руками будет дешевле и проще всего.

Правильная электропроводка начинается с подготовки схемы

Чертёж будущей раскладки проводов в частном деревянном доме может быть выполнен даже от руки. Главное, что нужно сделать — это разметить все кабели под проводку, распределительные коробки, розетки, выключатели и выводы под осветительные приборы. Грамотно составленная схема поможет не запутаться на этапе прокладки, а в процессе эксплуатации дома исключит повреждения проводов (например, если придётся сверлить стену).

Розетки и выключатели надо спланировать таким образом, чтобы в будущем они были в открытом доступе (не за крупной мебелью или за дверями). Пошаговая инструкция с фото и видео поможет составить идеальную схему для вашего домовладения.

Организовывая пространство кухонной зоны следует учитывать заявленную мощность бытовой техники. Количество розеток должно соответствовать количеству приборов. Это обеспечит их безопасную эксплуатацию, а также облегчит обслуживание распределительного щитка.

Правильная схема = максимально безопасная сеть. Электроснабжение дома — единая, бесперебойно работающая система, в которой всё продумано до мелочей: от сечения и типа кабеля, до мощности защитного автомата.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно сделать своими руками. Ниже представлена пошаговая инструкция монтажа заземления:

• Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
• По углам треугольника вбейте в землю металлические штыри или уголки длиною не менее 3 м.
• Обрезками уголка длиною 1 м при помощи сварки соедините эти штыри между собой.

• В одном из уголков просверлите отверстие, и при помощи болтового соединения закрепите заземляющий проводник.
• Выведите этот проводник в распределительный щиток и подсоедините к заземляющей шине. К этой же шине будете потом подсоединять все заземляющие проводники.

По условиям эксплуатации такого заземления требуют большинство бытовых электроприборов, корпус которых выполнен из металла.

Монтаж электросчётчика

Согласно требованиям органов энергонадзора, электросчётчики в частных домах должны устанавливаться в местах с возможностью постоянного доступа контролирующих лиц. Следовательно, щиток приходится монтировать снаружи, где размещённые в нём комплектующие оказываются под воздействием погодных условий. С учётом этого, в частном доме устанавливаются два распределительных щитка:

• наружный – для размещения электросчётчика и необходимого минимума дополнительных устройств (за счёт энергоснабжающей компании);
• внутренний – расположен в доме, подключен к внешнему щиту, укомплектован оборудованием, необходимым для безопасного и удобного управления системой электроснабжения жилья (за счёт владельца строения).

Распределительный щиток

Сейчас Энергонадзор требует в частных загородных домах устанавливать два распределительных щитка. Один из них должен находиться за пределами дома, в нём монтируется счётчик электрической энергии. Это делается для того, чтобы контролёр мог в любое время прийти и проверить показания счётчика.

Второй щиток располагается внутри дома, он соединён с тем, что на улице, электрическим кабелем. В нём будут располагаться вводной и отходящие автоматы, устройства защитного отключения УЗО.

В деревянных строениях следует устанавливать навесные распределительные щиты, которым необходимо обеспечить защиту от попадания влаги и пыли. К щитку всегда должен быть свободный доступ.

Правила ввода электричества в дом

Для частных хозяйств важен такой вопрос, как ввод электроэнергии в дом. Обычно он осуществляется с помощью самонесущего провода СИП.

Если опора ЛЭП находится менее чем в 25 м от дома, дополнительных столбов для поддержки не потребуется.

Провод обычно тянется до электрощита с расположенными в нем УЗО, автоматами и подключением к контуру заземления. Переход на домашний кабель (например, ВВГнг) обычно происходит в другом щитке – с приборами учета

Требования к вводу:

• при длине провода более 25 м требуются дополнительные опоры (на ближнем к дому столбе можно установить щиток, а рядом в земле заглубить заземлительный контур);
• высота натянутого между опорами провода – не менее 2 м над землей;
• если провод пересекает строительные конструкции, его монтируют в защитную трубу;
• минимальное расстояние от земли для точки подключения здания – 2,75 м;
• если провод от ЩУЭ до дома планируется протягивать под землей, то его нужно поместить в защитную оболочку, а затем в канаву глубиной не менее 0,7 м.

Понятно, что при выборе подземной прокладки ввод непосредственно в здание необходимо предусмотреть еще в процессе строительства.

№3. Открытая проводка в деревянном доме

Прокладывать электрические провода внутри деревянных стен не только очень опасно, но и технически сложно. При открытом методе владелец в любой момент может устранить неполадку, так как доступ к проводам всегда открыт, поэтому этот вариант монтажа получил более высокую популярность. Из недостатков называют только неэстетичность ввиду видимости проводов, но сегодня и с этим минусом можно справиться.

Для открытого монтажа проводки в деревянных домах используют:

• кабель-каналы, или электротехнические короба. Это наиболее удобный и популярный способ. Такие каналы относительно просто монтируются к деревянной поверхности, а если правильно подобрать цвет, то они будут минимально заметными. Производители выпускают короба с цветом и рисунком под разные породы дерева. В плане эстетичности, стоимости и простоты доступа к проводам это лучший вариант, но правильно рассчитать количество необходимых элементов, поворотов, углов и заглушек не всегда легко;
• электротехнический плинтус – самый современный вариант, позволяющий достичь максимально эстетичных результатов. В нем предусмотрены фиксаторы жил;
• ролики для изоляции. Это небольшие керамические элементы, которые монтируются на поверхности и удерживают проводку. Все провода будут на виду, поэтому в плане эстетики вариант не самый лучший, но зато позволяет создать интерьер в стиле ретро. Подобный способ монтажа используют обычно в домах, построенных из оцилиндрованного бревна;
• специальные скобы. Это самый дешевый и простой вариант, но внешне выглядит не очень;
• металлорукав используется для открытой прокладки проводки только в нежилых зданиях, так как помещение становится похожим на производственное. Гофра, как ни старайся, не будет лежать идеально, будет провисать, и, к тому же, собирает пыль.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Выполнение монтажа распределительного щита своими руками

Корпус электрощита закрепляют в установленном схемой месте. После этого выполняют следующее:

• монтируется прибор учета в корпусе щитка;
• на специальный металлический профиль (дин-рейку) устанавливается вводный автомат. К двухполюсному автомату подводят фазу и нейтраль;
• выходные зажимы (клеммы) прибора учета соединяют на вход вводного автоматического выключателя;

Зачистку проводов нужно осуществлять только при выключенном электропитании.

• провод заводится в дом и соединяется с входными зажимами прибора учета (счетчика);
• на дин-рейку монтируются реле напряжения, автоматы для разных групп питания (розетки, осветительные приборы), УЗО;
• зажимы электроприборов соединяются одножильным кабелем.

Варианты прокладки электропроводки в деревянном доме

Выполнить разводку электрических проводов по деревянному дому можно:

• открытым способом;
• по скрытой технологии (внутри стен);
• с укладкой в специальные кабель-каналы.

В кабель-каналах

Использовать кабель-каналы сейчас в деревянных домах рекомендуют далеко не все профессиональные электрики. Проводка в них не видна и не портит своим видом интерьер.

Однако для линий снабжений электричеством обычные короба и плинтуса из пластика вдоль стен из дерева прокидывать нельзя. Они слишком горючие и все идет к тому, что такой способ будет вообще запрещен нормативами. Если и выбирать кабель-каналы, то только специальные негорючие.

В кабель-каналах прокладывать электропроводку проще всего, нужно лишь правильно подобрать элементы

Наружная

Наружный вариант предполагает укладку проводки в деревянном доме по стенам на керамических изоляторах. Обычно для этого используется витой кабель в двойной оплетке. И все в итоге как на фото, так и в реальности выглядит достаточно красиво.

Однако между проводом и стеной дома должно быть расстояние минимум в 10 мм. В противном случае между ними следует помещать асбестовую либо железную прокладку. А вот это смотреться будет точно не изящно. К такому виду монтажа стоит прибегать только в подсобках, для жилых комнат он не подходит.

Наружная электропроводка выглядит красиво, но в жилых помещениях, особенно если там есть маленькие дети, лучше не использовать

Скрытая

Скрытую электропроводку в деревянном доме разрешается делать только в металлических трубах (медных или стальных). Применять гофры и какие-либо пластиковые каналы здесь запрещено. Они не способны полностью пресечь распространение огня. А в бревенчатых либо брусовых стенах даже малейшая искра внутри может привести к их возгоранию.

Это вариант сложен в исполнении своими руками и дорог. Но зато проводов точно не будет видно, все они будут уложены внутри перегородок и перекрытий.

Прокладку скрытой электропроводки лучше доверить специалистам. Ошибка может стоить очень дорого

Испытательные работы

Выполненная электропроводка в доме своими руками обязательно требует проведения комплекса испытательных работ. Вам надо будет вызвать специалистов, а они произведут все необходимые замеры и испытания:

• выполнят измерение сопротивления изоляции;
• прогрузят автоматы;
• сделают измерение сопротивления заземляющего проводника;
• проверят петлю «фаза-ноль»;
• выполнят проверку УЗО.

После того, как все испытания будут окончены, они должны выдать протокол, в котором указываются величины всех замеров и вердикт о том, что электропроводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится для представителей энергоснабжающей организации, когда они придут пломбировать счётчик электроэнергии.

Наглядно про нюансы электропроводки в деревянном доме на видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электрике, не полагайтесь только на свои знания и силы. В некоторых моментах консультация профессионалов просто необходима.

Монтаж проводки

Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:

• Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
• Высверливание отверстий под электроустановочные изделия и каналы для кабелей.
• Сборка вводного щита с защитой и электросчетчиком.
• Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
• Подсоединение выключателей и розеток.
• Проверка сопротивления изоляции.
• Общая проверка системы на короткие замыкания.

Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:

Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.

Гильзы для прокладки электропроводки в разных помещениях

Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.

Клеммное соединение проводов в распределительной коробке

Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.

Проводку под подвесным потолком лучше спрятать в кабель-каналах

Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.

Требования к проводке

Дерево — это самый популярный материал, применяемый при строительстве частного жилья. Несмотря на свои достоинства, древесина является пожароопасным и легко воспламеняемым материалом.

Вне зависимости от материала — кирпич, газосиликатные блоки, бетон, брус при возникновении пожара открытый огонь перекидывается на мебель и внутренне убранство помещения. Сначала сгорает всё внутри помещения, а уже после начинают гореть несущие стены, перегородки и кровля.

Базовые требования, предъявляемые к электропроводке в строениях из дерева:

• Безопасность — проводка должна быть проложена таким образом, чтобы свести к минимуму вероятность перегрева и воспламенения кабеля, а также предотвратить передачу открытого пламени на прилегающие деревянные конструкции.
• Проектирование — технические характеристики и эксплуатационные качества применяемых проводов и компонентов должны соответствовать расчётной пиковой нагрузке на конкретном участке электросети. Для предотвращения нагревания сечения кабеля подбирается с запасом 20–30%.
• Способ прокладки — электрификацию деревянных строений предпочтительней выполнять открытым способом. Это позволяет беспрепятственно и с постоянной периодичностью проводить диагностику состояния электросети.
• Изоляция — месторасположение узла ввода (электрощит) должно быть изолированно от сопряжения с деревянными конструкциями. Идеально если электрический щиток будет установлен в помещении с перегородкой из негорючих материалов.
• Проводник — в качестве проводника лучше использовать трёхжильный медный кабель с изоляцией из негорючих материалов. Прокладывать кабель в ПВХ гофре строго запрещено.
• Автоматика — на каждую группу в электросети должен быть установлен автоматический выключатель. Номинал токов выключателя подбирается в соответствии с нагрузкой на участке. Завышать номинал токов крайне не рекомендуется, так как это приведёт к перегреву проводника.

Проводить самостоятельную прокладку силового кабеля и монтаж электрической сети без соответствующего опыта не рекомендуется — этим должны заниматься специалисты. Но каждый владелец частного дома обязан знать основные правила электрификации. Это позволит ему провести диагностику уже имеющейся проводки, а также даст возможность проконтролировать качество работы наёмных электриков.

Нормативные документы

Правила устройства электроустановок является основным документом для проектирования электропроводки

Общие требования и правила устройства электропроводки описываются в следующих документах:

1. ПУЭ, издание 7 — основной документ, используемый при проектировании электросети. В нём подробно описан выбор проводника, распределительных устройств, автоматики и освещения.
2. СНиП 3.05–06–85 — устройство электропроводки в старых и новых домах. Способы подводки и правила ввода силового кабеля в жилое помещение.
3. СНиП 31–02 — требования к устройству системы электроснабжения в жилых домах. Документ соответствует нормам и правилам, описанным в ПУЭ.

Информация, содержащаяся в этих источниках, описана техническим языком и может быть непонятна неквалифицированному специалисту. При самостоятельном изучении рекомендуем опираться на «Правила устройства электроустановок», так как в этом документе наиболее чётко сформулированы значения и понятия, необходимые для монтажа проводки в частных домах.

Открытая электропроводка

Электропроводка в деревянном доме такого типа применяется давно. Ее достоинство – в сравнительно низкой стоимости и пожаробезопасности: любое повреждение изоляции будет сразу замечено. Существуют и недостаток – видимая часть проводки будет бросаться в глаза, но это можно превратить в достоинство, сделав ее частью дизайнерского решения по отделке интерьера.

Открытая электропроводка фиксируется на опорных фарфоровых роликах с соблюдением минимального расстояния до поверхности стены 1 см. Выключатели, розетки и монтажные коробки устанавливаются накладного типа. Современный способ монтажа предполагает использование двух многопроволочных одножильных проводов, свитых по спирали. В отличие от тех, что применялись раньше, они имеют двойную изоляцию из высокотехнологичных материалов. В монтажной коробке жилы проводов соединяются специальными клемниками.

Наружная прокладка кабелей в коробах и гофрированной трубе также относится к открытому способу монтажа.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути это должен быть план дома, на котором указываются все элементы освещения, места установки розеток и выключателей, а также бытовых электроприборов, требующих индивидуальной линии (кондиционер, варочная панель, духовой шкаф, водонагреватель).

Желательно на чертеже обозначить максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к индивидуальному автомату (если дом очень большой, их может быть несколько – на каждую комнату либо на каждый этаж). Необходимо предусмотреть отдельный автомат для дворового освещения.

кликните для увеличения

Также индивидуальными линиями запитываются розетки в разных комнатах. Если домик небольшой и комнат немного, все розетки можно подключать от одного автомата. Исключение составляет кухня, на ней столько мощных бытовых приборов, что обязательно необходима отдельная линия.

Таким образом, вы разбиваете всю бытовую электрическую сеть своего дома на группы, теперь по каждой из них посчитайте максимальную нагрузку. Для этого суммируется мощность всех электроприборов, которые могут быть включены одновременно. Исходя из полученных цифр выбирается мощность вводного и отходящих автоматов.
