Дубликатор или копировщик домофонных ключей. Что это такое и как работает?

Замковый механизм на дверях выполняет защитные функции и ежедневно подвергается серьёзным физическим нагрузкам. Замки бывают механическими и электронными, причём последние зачастую отличаются большим удобством. Со временем такие конструкции портятся и требуют замены. Надёжность электроники в этой ситуации выше и при хорошей электрозащите она прослужит долгий срок. Если владелец жилища теряет ключи от механического замка, ему приходится менять всю замковую конструкцию. В случае с электронным замком дела обстоят проще. Сформировать дубликат можно, используя копировщик домофонных ключей.

Как функционирует дубликатор ключей от домофона

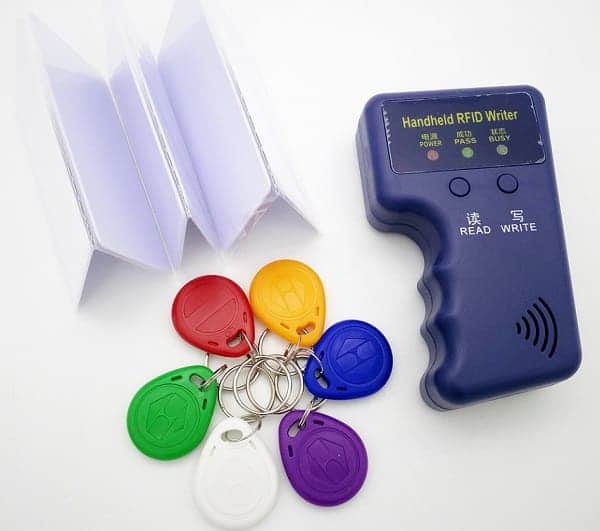

Копировщик rfid ключей — электронный механизм, позволяющий считывать специальный шифр, записанный на магнитном носителе. Его дубликат в случае утери магнитного ключа легко получить, перезаписав на чистый магнитный носитель.

Чтобы понимать, как работает дубликатор домофонных ключей, нужно обратить внимание на его конструкцию. Внешне механизм похож на корпусный блок с несколькими комплектующими. В его составе есть:

• контактная пластина, обеспечивающая связь ключа со считывающим механизмом;
• приёмная антенна моделей домофонных ключей бесконтактного типа;
• клавиши и кнопки для эффективного управления, помогающие выбирать режим работы, включать и отключать рабочее устройство;
• индикаторы (например, жидкокристаллический экран с отображением символов или световая индикация);
• гнездо, через которое осуществляется питание устройства.

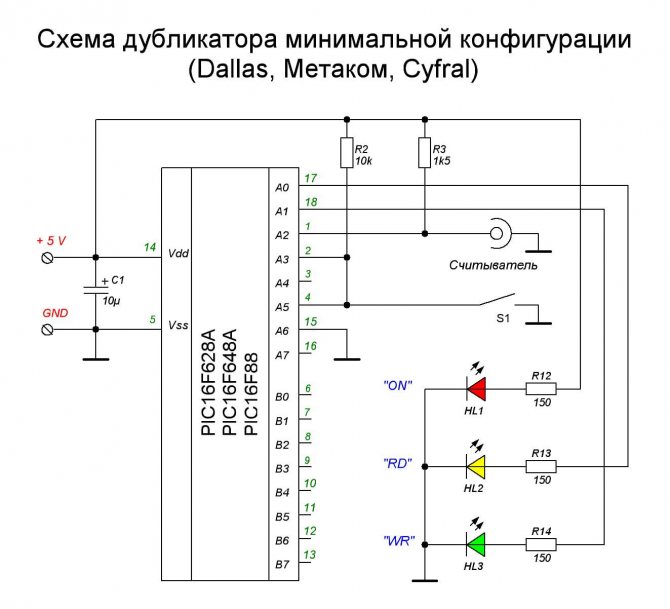

Классический программатор домофонных ключей сконструирован на базе микроконтроллера с несколькими функциональными деталями внутри:

• ячейка памяти;
• устройство, усиливающее сигнал;
• система питания;
• выводы по сигналам, отражающим состояние рабочего устройства.

Принцип работы программатора таков:

• активация микроконтроллера происходит после поступления электропитания на дублирующее устройство, а на его экране появляется один из 2-х возможных режимов: ожидание/выбор программы;
• электронный чип подносят к устройству и активируют приём сигнала специальной кнопкой;
• происходит считывание последовательного сигнального кода с помощью контроллера с последующей его записью в памяти;
• далее прибор для копирования домофонных ключей должен записать считанный сигнал на чистую магнитную «таблетку» и для этого её подносят непосредственно к устройству;
• с помощью дубликатора закодированный сигнал в нужной последовательности записывается в память магнитного носителя.

Все вышеперечисленные действия реализуются всего за несколько секунд. Чтобы проверить корректность записанного сигнала, чип тестируют непосредственно на домофоне.

Основные типы и модели дубликаторов

Сегодня на рынке существует 3 типа дубликаторов домофонных ключей:

• дубликатор ключей домофона, позволяющий создать копию контактного запирающего устройства;
• копировальщик для дублирования бесконтактных домофонных ключей tmd;

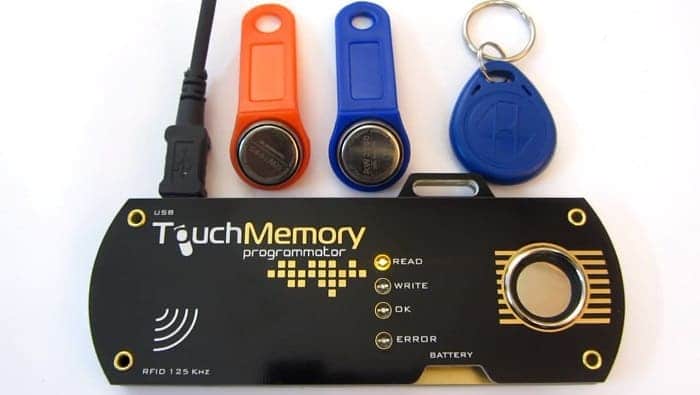

• универсальный программатор, который может перезаписать домофонный чип любого типа.

Каждый вид записывающего устройства имеет несколько модификаций, которые будут рассмотрены далее.

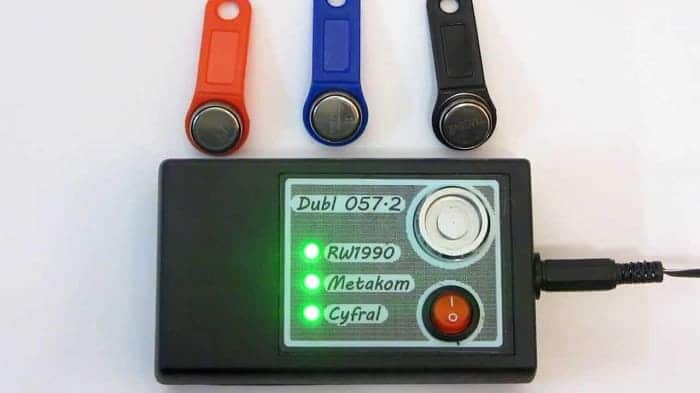

Контактные механизмы

Rfid дубликатор для копирования контактных ключей представляет собой аппарат в 2-х модификациях. Программатор первого типа помогает дублировать ключи МЕТА-КОМ и Цифрал, а второй работает с контактными ключами dallas. Следует отметить, что чипы dallas содержат шестнадцатеричный код, а прошивка ключей Цифрал выполняется с использованием протокольного кода, характеризующегося большим цифровым объёмом.

Бесконтактные копировщики

Бесконтактные дубликаторы представлены 3-мя модификациями.

1. Программаторы tmd, формирующие стандарт радиочастотной идентификации Indala, HID, EM-Marin.
2. Дубликаторы, сочетающиеся с устройствами стандарта ТКРФ и ТЕХ-КОМ.
3. Копировальщики, которые поддерживают стандарт Mifare.

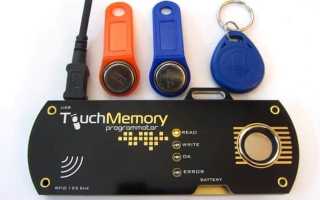

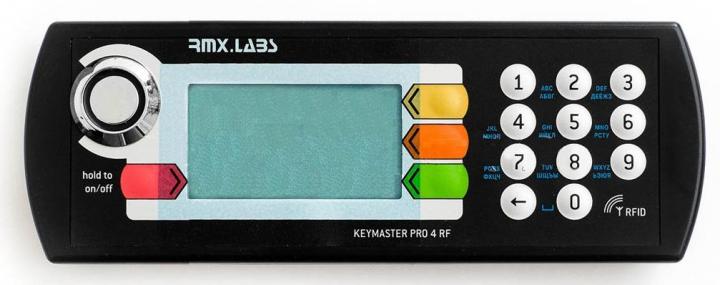

Универсальные механизмы программирования

Программировать дубликаты ключей можно на универсальных устройствах. С их помощью можно не только создать копию цифрового ключа, но и получить набор дополнительных полезных функций:

• база памяти;
• возможность обновления;
• генерация символьных шифров.

Обновляющая функция позволяет подстраивать программную базу под новые, оригинальные модификации чипов, чтобы в дальнейшем устройство могло делать их дубликаты. База памяти обеспечивает возможность создавать дубликаты ключей без наличия оригинального устройства. Код ключа попадает во встроенную базу после первой же прошивки. В дальнейшем его можно будет найти и использовать для создания других дубликатов.

Генерирование кодов помогает записывать оригинальные символьные шифры на домофонный ключ. Такой вариант подходит для крупных корпораций, сотрудники которых получают на руки ключ с уникальным шифром для открывания дверей. Он позволяет проконтролировать время и число посещений конкретным человеком производственных объектов.

Производство дубликатора домофонных ключей своими руками

Копировальщик домофонных ключей при желании можно изготовить своими руками. Для этой цели понадобится микроконтроллер Ардуино. Чтобы изготовить такое устройство, потребуется следующий комплект устройств:

• модуль Arduino Nano, на который будет осуществляться запись информации, и её дальнейшая обработка;
• плата RFID RC522, предназначенная для считывания кодов модуля и перераспределения информации в микроконтроллер;
• LED элементы для монитора (2 шт.);
• резисторы величиной 330 Ом;
• клавиатурный блок 4*4;
• ЖК экран LCD16X2BL;
• адаптер для ЖК дисплея I2C (LCM1602), преобразующий монитор в формат совместимости с модулем Arduino Nano;
• пьезоэлектрический зуммер.

ЖК дисплей объединён с контактной группой адаптера с помощью 16 контактов с нумерацией на каждом из модулей.

От модуля rf ID RC522 отходят несколько проводков разного цвета к адаптеру монитора:

• чёрный — к контакту GND;
• красный — к контакту VCC (+).

Провода, обеспечивающие управление, припаиваются в контактам SCL и SDA. LED механизмы объединяют с резисторами ограничения тока.

На видео: Как сделать дубликатор домофонных ключей на Ардуино?

Дубликатор RFID меток на 13МГц и IButoon

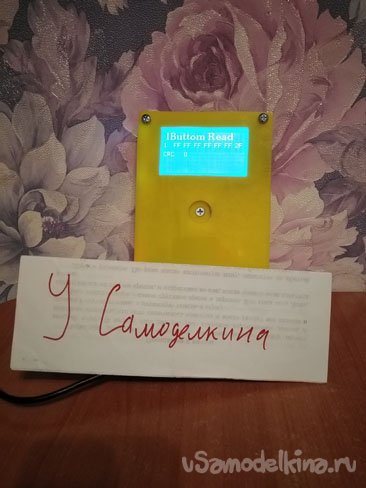

Приветствую вас, читатели мое статьи и посетители сайта У самоделкина. Сегодня мы будем делать устройство для клонирования или, иначе говоря, создания копий Rfid меток и Ibutton меток. Давайте сразу оговорим, для каких меток мы будет делать дубликатор. Существует огромное количество RFID-меток. Активные (обладают собственным источником питания) и пассивные. Но в основном используют пассивные, метка питается от индукционного тока, появляющийся в антенне от воздействия на нее считывателя. Основное различие меток заключается в частоте, на которой они работаю. Бывают трех видов LF (125 — 134 кГц, чаще всего встречаются, на этой частоте работают большинство домофонов), HF (13.56 МГц), UHF (860 — 960 МГц). Сегодня мы будем делать дубликатор для меток на частоте HF (13.56 МГц). Они реже встречаются, но обладают большей памятью по сравнению с метками на 125 кГц. Основные типы меток, которые работают на частоте 13.56 МГц это:

MIFARE Classic 1K, MIFARE Classic 4K; MIFARE Classic EV1 1K, MIFARE Classic EV1 4K; MIFARE Plus 2K, MIFARE Plus 4K; MIFARE DESFire EV1; MIFARE DESFire EV2; MIFARE Ultralight; MIFARE Ultralight C; MIFARE Ultralight EV1;

Копированием их мы и займемся. Начнем собирать необходимые компоненты и материалы

: — Arduino Nano (можно заменить на Arduino Mini) — Стабилизатор напряжения AMS1117 3.3V (если возьмете Arduino Mini) — Модуль считывателя RFID RC522 — Кнопочки 2шт. — Графический экран WG12864B графический экран — Резисторы 2,2 кОм, 10 кОм мощностью 0,25 Вт — Пластик толщиной 3-4 мм. (Можно заменить на фанеру, такой же толщины) — Болтики 4х12 мм., с потайной шляпкой — Гайки M4, обычные и соединительные — Сверла по металлу — Инструменты: дрель, электролобзик, паяльник, термоклеевой пистолет. — Как обычно: провода, припой, канифоль
Шаг 1 Вырезаем корпус.
Корпус будем делать из пластика толщиной 3-4 мм. Я буду вырезать его из пластика, оставшегося от корпуса системного блока (я его не так давно делал). Можно использовать фанеру, если нет пластика.

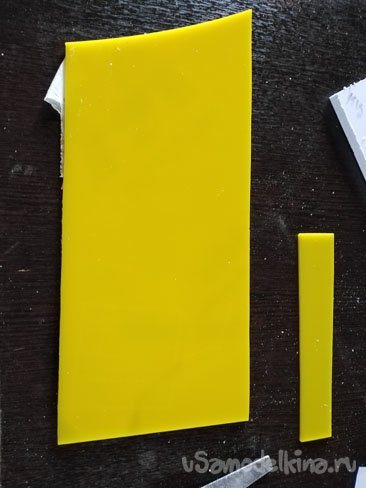

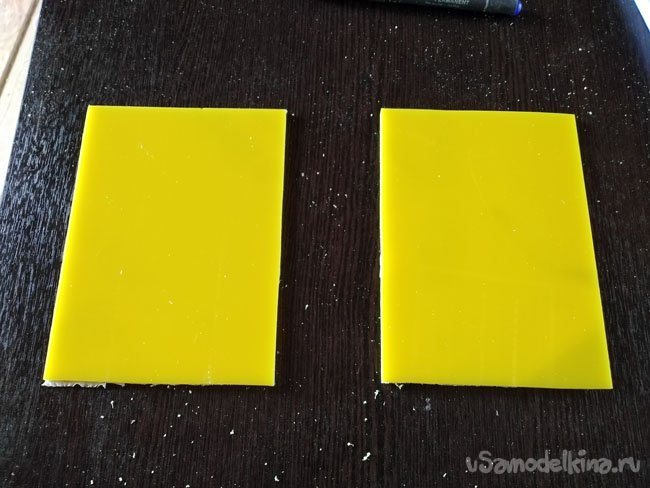

Вырезаем из выбранного материалы два прямоугольника, размером 150 х 110 мм:

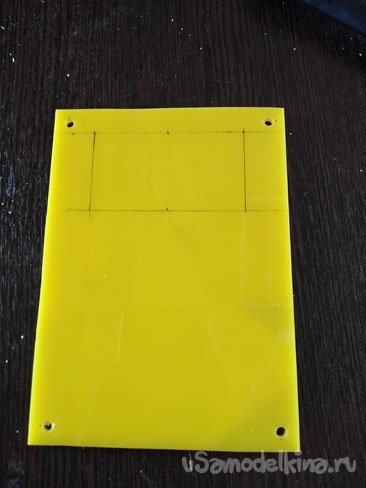

В обои прямоугольниках, в углах, с отступом по 8 мм от сторон, сверлим отверстия диаметром 4 мм. На одном из прямоугольниках размечаем вырез под экран. Размечаем прямоугольник 70 х 39 мм, с отступом от верха в 13 мм, и посередине относительно боковых сторон:

Прямоугольник с отверстиями, без выреза под экран, это задняя стенка. Откладываем ее, она пригодиться не скоро. Делаем прямоугольный вырез в лицевой заготовке, по разметке:

Делать дубликатор только для Rfid на 13 МГц, как-то скучно и не очень функционально. Поэтому будем добавлять функцию клонирования ключей типа Touch memory или ibutton. Для этого нам понадобиться луза для таких ключей. Так ее долго ждать, обойдемся без нее. Сделаем лузу сами. Посередине лицевой заготовки, отступив 20 мм от прорези для экрана, делаем отверстие 18 мм:

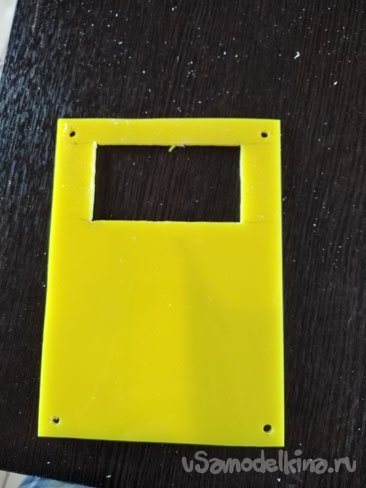

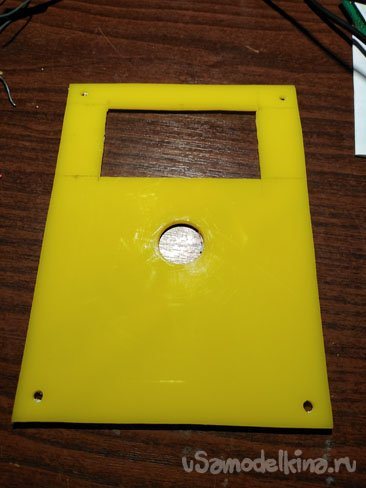

Лицевая заготовка после всех резов выглядит примерно так:

Продолжая тему изготовления лузы. Нам понадобиться вырезать прямоугольник 20 х 30 мм. В середине вырезанной детали делаем отверстие 4 мм:

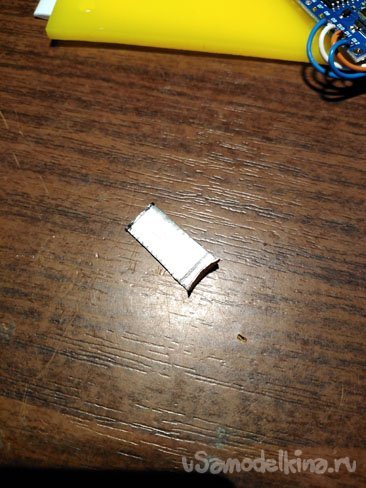

А также вырежем прямоугольник из нержавейки, маленький, примерно 6 х 15 мм. Он нужен для бокового контакты:

Шаг 2. Экран.

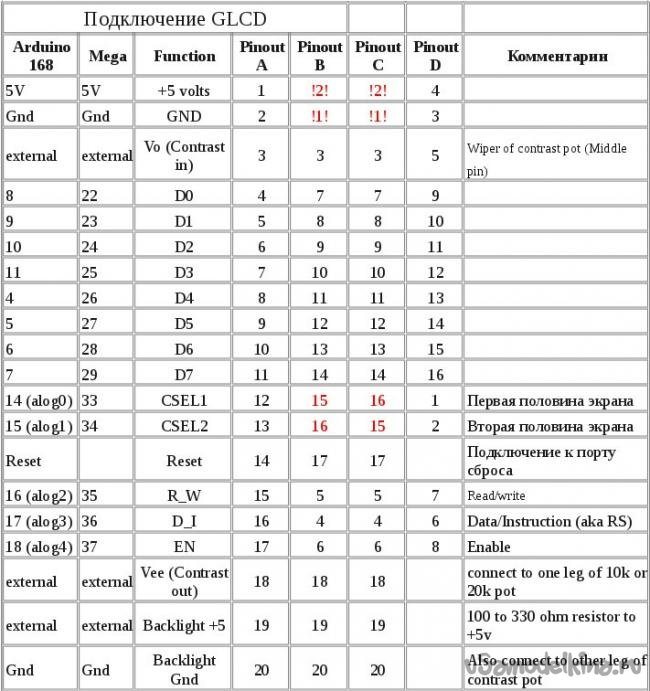

С экранами такого типа есть проблема. Они все с одинаковыми параметрами 128х64 точки, и выглядят очень похоже, но могут сильно отличаться в схеме подключения. Я рекомендую брать экран с маркировкой WG12864B3 V2.0. Главное в нем, что он поддерживает последовательное подключение. При параллельном подключение будут задействованы 13 выводов Arduino. Для нас это непозволительная роскошь. Тогда как при последовательном типе подключения, всего 3 вывода. Таблица отличий экранов:

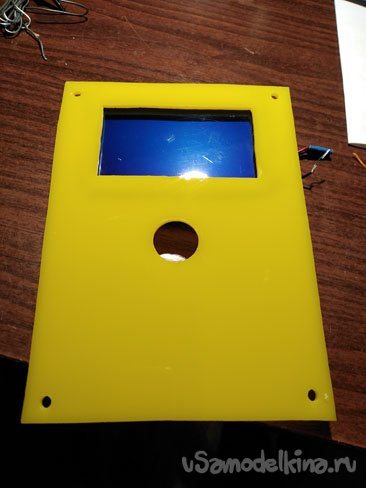

Приклеиваем экран на предназначенное для него место:

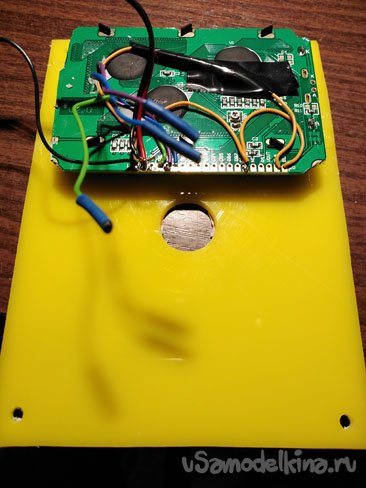

У этих экранов слишком много платы по краям. Дорожек там нет. Поэтому подрезаем аккуратно, чтобы экран помещался в корпус:

Шаг 3. Фиксация Arduino, модуля RFID RC522 и Ibutton.

Модуль идет сразу с антенной на плате, это удобно. Если приклеить его напрямую к корпусу, контактные площадки будут слишком близко к корпусу. Чтобы было удобно паять, и не повредить при этом корпус, вначале клеим небольшой кусочек пластика или фанеры, а на него уже клеим модуль. Он будет немного приподнять над корпусом. При таком способе монтажа, удобно паять:

Arduino, так же на возвышенности, клеим ниже лузы и левее модуля RC522.

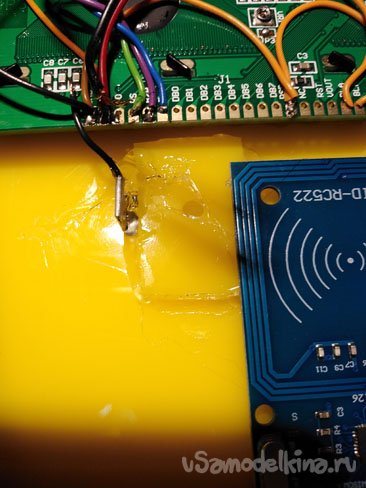

Контактную пластину, вырезанную для Ibutoom, загибаем отступив от края 3 мм. Кладем в отверстие, чтобы загнутый край находился с краю отверстия, а сверху клеим прямоугольник с отверстием:

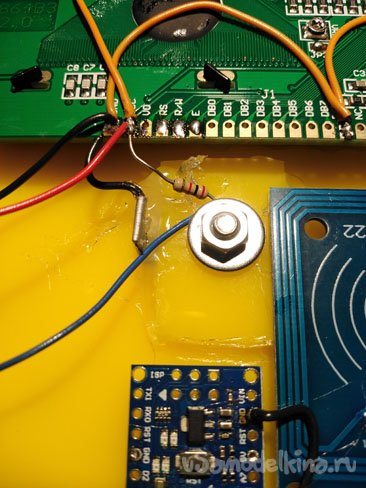

В отверстие вставляем болтик, к нему будем прикручивать провода центрального контакта Ibutton:

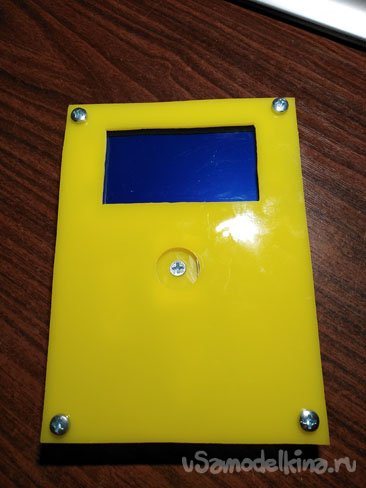

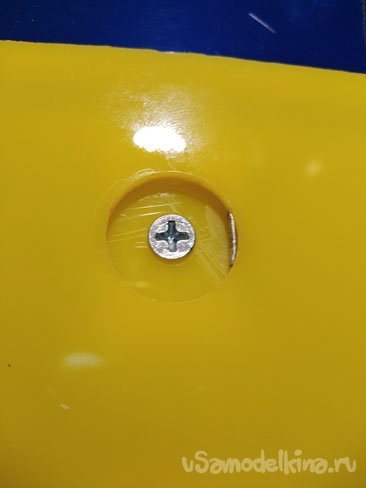

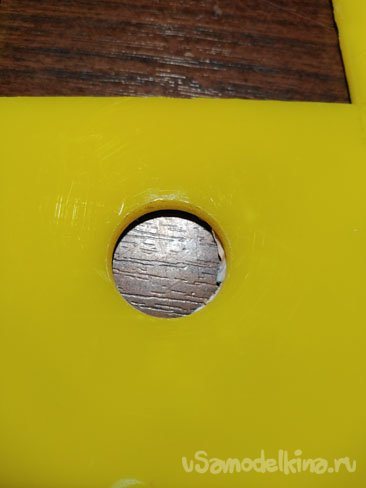

С лицевой стороны луза будет выглядеть так:

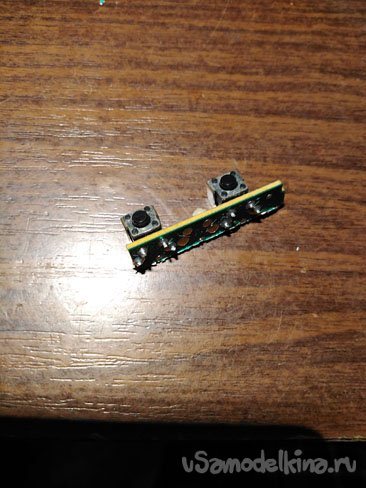

Для управления в автономном режиме понадобятся две кнопки. Лучше всего выбрать с боковым крепление. Припаиваем их на монтажную плату и выводим провода:

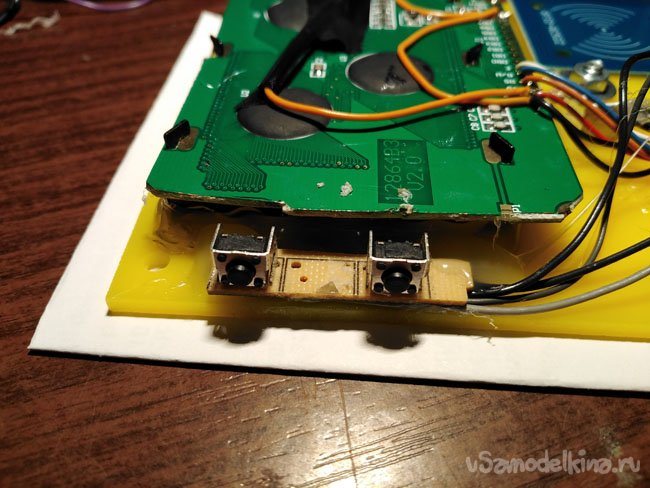

Приклеиваем их справа от экрана:

Если вы планируете использовать дубликатор в автономном режиме (без компьютера и без подключение питания через Micro USB Arduino), слева от Arduino можно разместить аккумуляторы или батарейку типа крона: ==Accumi

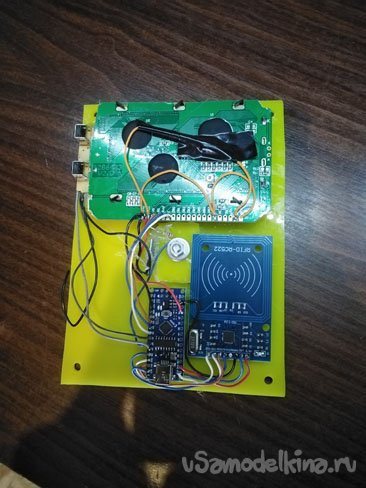

Шаг 4. Соединение всего воедино.

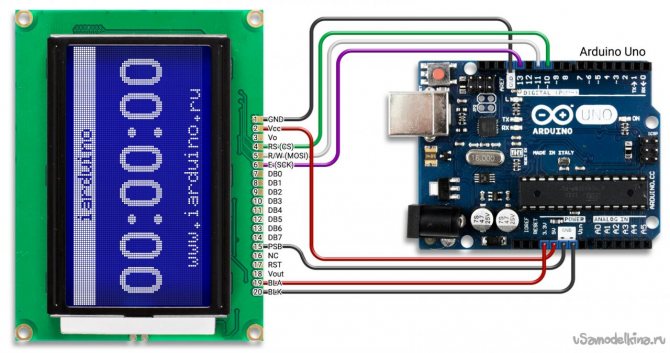

Давайте по порядку. Начнем с экрана. Мой дубликатор можно использовать с экраном (тогда режим работы и информация о метке можно будет смотреть в мониторе порта Arduino). Но с экраном можно обойтись и без компьютера. Общая схема подключения экрана при последовательном типе:

У нас пины Arduino 10, 11 и 13 будут заняты для подключения модуля RFID MC522. Библиотека для Arduino IDE U8glib позволяет поменять пины подключения экран. Поэтому мы меняем их. Экран подключаем следующим образом:

Экран – Arduino 1 GND – GND 2 VCC – 5V 4 RS – D3 5 R/W – D4 6 E – D5 15 PSB – GND 19 BLA – 3.3V 20 BLK — GND

Модуль RFID RC522 работает на микросхеме MFRC522. Сама микросхема MFRC522 может работать на разных режимах передачи данных. Она поддерживает SPI, i2c и UART. Но на модуле распаяна возможность подключения только по шине SPI. Конечно, умельцы из интернета, нашли способ поменять способ передачи данных, но для этого нужно перерезать дорожки, да и библиотеку для Arduino IDE не получится использовать тогда. Схема следующая:

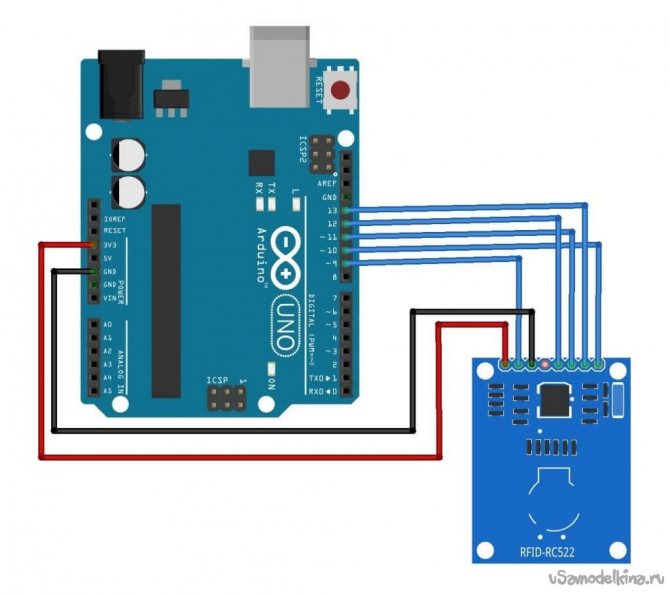

Подключаем модуль RFID RC522 следующим образом:

RFID RC522 – Arduino 1 VCC – 3.3V 2 RST – D9 3 GND – GND 5 MISO – D12 6 MOSI – D11 7 SCL – D13 8 SDA – D10

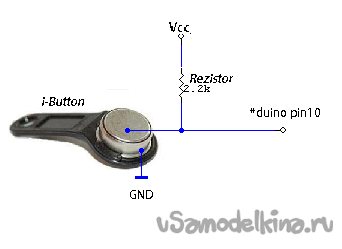

Схема подключения IButton:

От центрального контакта провод подключаем к D7 Arduino, с подтяжкой к 5V через резистор в 2.2 кОм. А боковой к GND.

Кнопки. Верхнюю, отвечает за переключения режимов RFID — IBUTOOM, подключаем к D8. Нижнюю, меняет режим чтения\записи меток, подключаем к D6. Если желаете подключить автономное питание, там все просто. Минус на GND плюс к Vin Arduino. Я расписал все отдельно, по элементам, чтобы вы могли исключить ненужный модуль. Нет или не нужен экран, просто не подключайте его, дубликатор будет работать и без него. Просто будет смотреть всю информацию в мониторе порта Arduino. То же самое и с Ibutton, если вам не нужен дубликатор Touch Memory, нет смысла заморачиваться с лузой. Кнопки сделаны для автономного режима. При работе с компьютером, управлять можно через монитор порта. После соединения получаем почти готовый дубликатор:

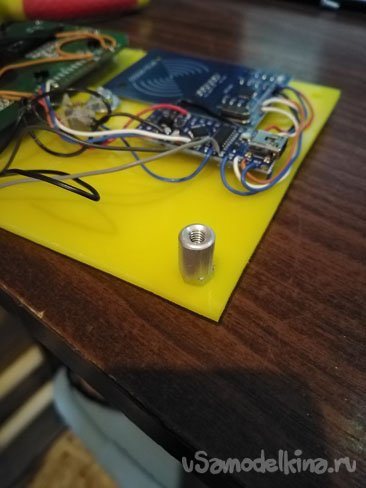

После подключения, можно закрывать корпус. Для этого соединяем две части корпуса болтиками, используя соединительные гайки.

Шаг 5. Заливка скетча.

В качестве среды разработки используем Arduino IDE. Ее всегда можно скачать с официального сайта:

Язык, если автоматом не стал русский, можно поменять в настройках. Далее нам понадобятся библиотеки. Первая из них U8glib нужна для работы с экраном. Скачиваем ее себе на компьютер и устанавливаем в Arduino IDE:

u8glib.rar [906.95 Kb] (скачиваний: 50)

Затем скачиваем и устанавливаем библиотеку для работы с модулем Rfid RC522:

rfid-master.rar [1.09 Mb] (скачиваний: 52)

Для работы с Touch Memory воспользуемся помощью библиотеки OneWire

onewire.rar [16.75 Kb] (скачиваний: 46)

И, наконец таки, мой скетч, который нужно залить в Arduino:

ard_rfid_ibuttom_cloner.rar [3.57 Kb] (скачиваний: 96)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как прошивать ключи?

Многие чипы для домофонов выполнены в форме таблетки. Чтобы дверь открылась, поверхность «таблетки» прикладывается к считывающему устройству. Внутри такого механизма отсутствует магнитное поле, а функционирует прибор за счёт энергонезависимой памяти. Символы цифрового шифра вводятся в неё в определённой последовательности. Перезапись ключей такого типа происходит при помощи дубликатора tmd, считывающего шифр и воссоздающего его на базе чистого ключа. Система RFID устроена таким образом, что передаёт шифр при помощи определённой радиочастоты.

Схема чипа содержит колебательный контур, при активации которого информация из памяти через пространство передаётся на считывающий механизм. Сигнал, вызывающий колебания контура, поступает непосредственно с дубликатора или домофонной антенны. Дальнейший принцип копирования шифра в память и его воспроизведение оттуда происходит по аналогии с функционированием классического контактного устройства. Единственный отрицательный аспект заключается в том, что дубликатор прописывает в памяти только конкретный тип цифрового сигнала. Но есть и универсальные устройства, которые можно настроить на взаимодействие с любым видом цифровых данных.

Смарт-карты RFID

Брелки для домофона

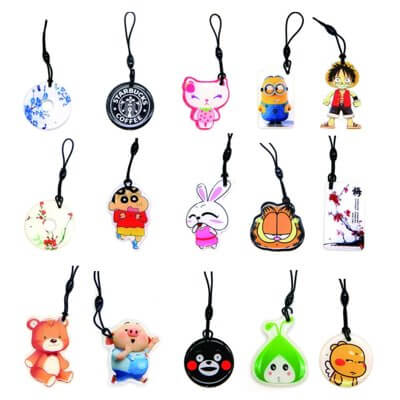

Пока я выбирал идеальное приспособление для копирования брелков домофона или карт для проходной, случайно наткнулся на смарт-карты RFID. Их можно использовать вместо стандартных пластиковых ключей или карт.

Быть как все – скучно. Данный аксессуар поможет разнообразить привычную связку ключей, будет вызывать положительные эмоции. Для детей есть изображения: Hello Kitty, миньонов, зайчика, мордочки кота Гарфилда, мишки, бегущего поросенка, мультипликационного динозавра, луковки и прочее. Взрослые могут выбрать из логотипа Starbucks и мотивов японских деревьев, или погрузиться в сказочную тематику.

При помощи брелков можно выразить свой внутренний мир. Окружающие, увидев у привычной тихони ключ в виде героя Губки Боба, а у заядлой дебоширки – облачного человечка, смогут пересмотреть свое отношение к данному человеку и, возможно, найти точки соприкосновения. А кто-то даже придумает повод для первого знака внимания.

Товар имеет отличный рейтинг 4,8 по пяти бальной шкале. Покупатели отмечают быструю доставку и хорошую работу брелков. Производитель обещает более 100 000 перезаписей одного ключа и срок хранения данных свыше 10 лет. А стоимость порадует любого, всего 57 рублей. Правда, доставка до России платная 36 рублей.

Единственный минус данного аксессуара: поддерживает только формат RFID.

Купить смарт-карты RFID (брелок для домофона) Смарт-карта RFID, 125 кГц, EM4305 T5577, 1 шт./лот

Aliexpress | $0.61

Выводы

Самостоятельное изготовление домофонных ключей позволяет быстро решить проблему восстановления утерянных персональных ключей, а также становится прекрасной бизнес идеей, которая принесёт хороший доход. На первом этапе развития бизнеса можно использовать стандартный копировальщик ключей для домофона, предназначенный для записи шифра на распространённые типы «болванок». К тому же данный вид деятельности не требует крупных вложений на старте. Услуга создания дубликата домофонного ключа востребована у населения (особенно в крупных городах).

Бизнес-модель — программируем брелки для домофона соседям

После заказа мне в голову пришла интересная мысль. Не один же я сталкиваюсь с такими проблемами? В нашем районе поблизости нет мест по изготовлению дубликатов ключей. А у соседей ближайших домов установлены аналогичные домофоны. Может попробовать заняться коммерцией? Развешу объявления у подъездов с предложением услуги по изготовлению дубликата брелка для домофона.

Даже если откликнется 10 человек, я полностью окуплю свои вложения. Буду продавать стандартные варианты ключиков по 100 рублей, а с оригинальным изображением — по 180 рублей. Цена ниже, чем у обслуживающей компании и моё местоположение ближе.
